Los sistemas de automatización modernos dependen de conexiones estables entre sensores, controladores, máquinas y redes de comunicación.Reunión'sConector de sensor industrial serie M12está diseñado para estos entornos exigentes y combina una interfaz roscada estandarizada de 12 mm, protección IP67, múltiples configuraciones de pines y transmisión de señal confiable para aplicaciones de automatización y detección industrial.
El conector M12 se ha convertido en un práctico estándar de conexión para sensores industriales porque equilibra el tamaño compacto, la seguridad mecánica, la protección ambiental y el rendimiento eléctrico. Para aplicaciones que van desde sensores fotoeléctricos y de proximidad hasta dispositivos de presión, temperatura y IO-Link, elegir la configuración M12 correcta puede afectar directamente la confiabilidad del sistema. Reunion ofrece soluciones de conectores de sensores M12 con configuraciones de 2 a 17 pines, opciones con codificación A, diseños blindados o no blindados, contactos de latón chapados en oro y conjuntos de cables personalizados. Con protección IP67, pruebas 100 % eléctricas y conformidad con DIN EN 61076-2-101, la familia de conectores es adecuada para entornos de fábrica exigentes, equipos de embalaje, electrónica automotriz, maquinaria de procesamiento de alimentos y otros sistemas de automatización industrial.
Tabla de contenido
- ¿Qué es un conector de sensor industrial serie M12?
- ¿Por qué se utiliza ampliamente el conector M12 en la automatización industrial?
- ¿Qué características clave deberían buscar los ingenieros?
- Especificaciones técnicas del conector M12 de un vistazo
- ¿Dónde se utilizan habitualmente los conectores de sensores M12?
- ¿Cómo se debe seleccionar el conector del sensor M12 correcto?
- ¿Qué hace que la solución M12 de Reunión sea una opción práctica?
- Preguntas frecuentes
- Conclusión

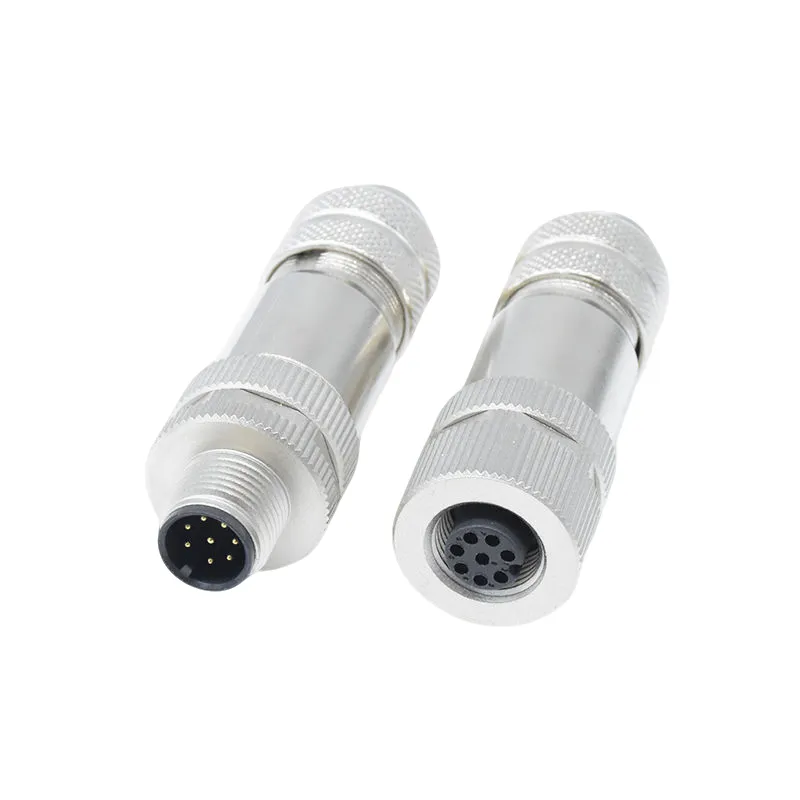

¿Qué es un conector de sensor industrial serie M12?
Un conector M12 es un conector circular compacto con una interfaz nominal de 12 mm, comúnmente utilizado para conectar sensores industriales y componentes de automatización. Su mecanismo de acoplamiento roscado crea una conexión segura que es menos vulnerable a las vibraciones que muchos diseños de enchufes y enchufes convencionales.
ElConector de sensor industrial serie M12está particularmente asociado con aplicaciones de sensores porque la configuración con codificación A admite funciones de detección industriales comunes. Dependiendo del número de pines y el diseño eléctrico, una conexión M12 puede transmitir energía, señales discretas, señales analógicas o comunicación digital.
La serie M12 de Reunion está diseñada según DIN EN 61076-2-101 y está disponible en configuraciones de 2 a 17 pines. La gama de productos también incluye versiones blindadas y no blindadas, diferentes métodos de terminación y conjuntos de cables para diferentes diseños de equipos.
¿Por qué se utiliza ampliamente el conector M12 en la automatización industrial?
Los sensores industriales funcionan con frecuencia en entornos donde las vibraciones, el polvo, la humedad, el aceite, los productos químicos y los movimientos mecánicos repetidos son inevitables. Un conector utilizado en estas condiciones debe hacer más que simplemente transferir una señal eléctrica.
1. Conexión roscada segura
El mecanismo de acoplamiento roscado ayuda a mantener un acoplamiento estable cuando se instalan sensores en maquinaria en movimiento, transportadores, equipos robóticos y líneas de producción. Esto reduce la posibilidad de conexiones intermitentes causadas por la vibración.
2. Diseño industrial compacto
El factor de forma de 12 mm proporciona un equilibrio útil entre el espacio de instalación y la capacidad de conexión. Los ingenieros pueden integrar sensores en estructuras de máquinas relativamente compactas sin utilizar conectores de gran tamaño.
3. Protección del medio ambiente
La protección IP67 en condición acoplada ayuda a proteger la conexión del polvo y la inmersión temporal en agua. Esto hace que las configuraciones M12 adecuadas sean útiles para áreas de lavado, equipos exteriores y entornos de producción con alto contenido de partículas.
4. Soporte para sensores inteligentes
La automatización industrial avanza cada vez más hacia sensores conectados y diagnósticos en tiempo real. Una configuración M12 de 4 pines adecuada puede admitir la comunicación IO-Link, lo que permite que los datos del sensor y la información de diagnóstico viajen a través de la misma infraestructura de conexión.
¿Qué características clave deberían buscar los ingenieros?
No todos los conectores M12 son idénticos. Al especificar un conector para un sistema de detección industrial, los ingenieros deben evaluar el rendimiento eléctrico, la protección ambiental, la construcción mecánica y la compatibilidad con el sensor previsto.
- Interfaz codificada en A:Una configuración común para aplicaciones de sensores industriales.
- Opciones de 2 a 17 pines:Permite que el conector se adapte a requisitos de señal simples y más complejos.
- Protección IP67:Adecuado para muchos entornos industriales y exteriores exigentes cuando se acopla correctamente.
- Contactos chapados en oro:Los contactos de latón con baño de oro ayudan a mantener una baja resistencia al contacto y a la corrosión.
- Versiones blindadas:Útil para aplicaciones donde la interferencia electromagnética puede afectar señales analógicas o digitales.
- Opciones de cable PUR:Adecuado para entornos que involucran aceite, fluidos de corte, productos químicos o movimientos frecuentes.
- Múltiples métodos de terminación:Las configuraciones de soldadura, soldadura por inmersión, engarzado y cable volante admiten diferentes requisitos de instalación.
Para aplicaciones de detección inteligente, el blindaje, la construcción del cable, la calidad del contacto y la integridad de la señal se vuelven particularmente importantes. Seleccionar estas características de acuerdo con el entorno operativo real puede ayudar a reducir las fallas relacionadas con la conexión.
Especificaciones técnicas del conector M12 de un vistazo
Las siguientes especificaciones resumen los parámetros eléctricos y mecánicos representativos de la gama de conectores de sensores M12 con codificación A de Reunion.
| Configuración de pines | Calificación actual | Clasificación de voltaje | Calibre de alambre | Resistencia de contacto |
|---|---|---|---|---|
| 2 pines | 4A | 250V | 22AWG | ≤3mΩ |
| 3 pines | 4A | 250V | 22AWG | ≤3mΩ |
| 4 pines | 4A | 250V | 22AWG | ≤3mΩ |
| 5 pines | 4A | 250V | 22AWG | ≤3mΩ |
| 6 pines | 2A | 30V | 24AWG | ≤3mΩ |
| 8 pines | 2A | 30V | 24AWG | ≤3mΩ |
| 12 pines | 1.5A | 30V | 26AWG | ≤3mΩ |
| 17 pines | 1.5A | 30V | 26AWG | ≤3mΩ |
Las especificaciones generales incluyen un rango de temperatura de funcionamiento de -25 °C a +85 °C, protección IP67 cuando están acoplados, al menos 100 ciclos de acoplamiento y resistencia a la niebla salina durante 48 horas. El conector utiliza aislamiento PA66 y contactos de latón chapado en oro. Los materiales cumplen con RoHS, mientras que las unidades de producción se someten a pruebas eléctricas antes del envío.
¿Dónde se utilizan habitualmente los conectores de sensores M12?
La combinación de construcción compacta, bloqueo roscado, sellado ambiental y configuraciones de pasadores flexibles hace que la conectividad M12 sea adecuada para una amplia gama de aplicaciones de automatización.
Automatización de fábrica
Los sensores de proximidad, sensores fotoeléctricos, interruptores de límite y otros sensores de máquinas pueden usar conexiones M12 para comunicar señales de detección a PLC y sistemas de control.
Fabricación de automóviles
Las líneas de producción de automóviles suelen implicar altos niveles de vibración, manipulación automatizada de materiales y extensas redes de sensores. Un conector mecánicamente seguro puede ayudar a mantener conexiones confiables durante el funcionamiento continuo.
Maquinaria de embalaje
El equipo de embalaje depende de la detección precisa de productos, posiciones, contenedores y estados de la máquina. Las conexiones de sensores M12 pueden simplificar el cableado entre sensores y sistemas de control de automatización.
Procesamiento de alimentos
Los entornos de lavado requieren conectores con la protección ambiental adecuada. Se puede considerar una conexión M12 con clasificación IP67 cuando se requiere resistencia al polvo y la humedad, siempre que la instalación completa esté diseñada y mantenida adecuadamente.
Fabricación inteligente e IO-Link
Los sensores habilitados para IO-Link pueden proporcionar datos de proceso y diagnósticos además de señales de detección convencionales. Una configuración M12 de 4 pines blindada adecuada puede proporcionar una interfaz práctica para estos dispositivos conectados.
¿Cómo se debe seleccionar el conector del sensor M12 correcto?
La elección de un conector M12 debe comenzar con los requisitos eléctricos y mecánicos del sensor en lugar de simplemente seleccionar la opción de menor costo.
- Confirme el recuento de pines.Determine cuántas conexiones auxiliares, de señal, de comunicación y de alimentación se requieren.
- Verifique los requisitos de voltaje y corriente.Asegúrese de que la configuración seleccionada proporcione suficiente capacidad eléctrica para la aplicación.
- Elija el tipo de codificación.Los conectores M12 con codificación A se asocian comúnmente con aplicaciones de sensores y actuadores.
- Evaluar las condiciones ambientales.Considere el agua, el polvo, el aceite, los productos químicos, la temperatura, las vibraciones y la exposición al aire libre.
- Determine si se requiere blindaje.Las versiones blindadas pueden resultar ventajosas para aplicaciones de comunicación analógica y digital sensibles a EMI.
- Seleccione el cable apropiado.El PUR puede resultar ventajoso en entornos industriales exigentes, mientras que el PVC puede adaptarse a aplicaciones menos agresivas.
- Especifique la orientación del conector.Los diseños rectos y en ángulo recto pueden ayudar a optimizar el enrutamiento de cables y el espacio de instalación disponible.
Para aplicaciones IO-Link, la configuración con codificación A de 4 pines es una opción común. Cuando el tendido de cables, las condiciones electromagnéticas o el movimiento de la máquina sean exigentes, la construcción y el blindaje del cable deben evaluarse junto con el propio conector.
¿Qué hace que la solución M12 de Reunión sea una opción práctica?
Reunión combina la fabricación de conectores, el procesamiento de cables, el ensamblaje y las pruebas eléctricas dentro de un proceso de producción integrado. Este enfoque proporciona un mayor control sobre las etapas críticas de fabricación, desde el mecanizado de precisión y el revestimiento selectivo hasta el moldeo por inyección y la inspección final.
La producción de conectores M12 de la empresa incluye ensamblaje automatizado y verificación eléctrica 100 % que cubre la continuidad, la resistencia del aislamiento y la resistencia dieléctrica. Las pruebas ambientales por lotes también se utilizan para parámetros como el sellado IP67 y la resistencia a la niebla salina.
Para los OEM y los integradores de sistemas, la personalización puede extenderse más allá del cuerpo del conector. Las opciones disponibles incluyen:
- Configuraciones de 2 a 17 pines
- Longitudes de cable personalizadas de 0,2 m a 20 m
- Cubiertas de cables de PUR o PVC
- Configuraciones rectas o en ángulo recto
- Diseños de montaje en panel o de cable
- Construcción blindada o no blindada
- Terminación de soldadura, engarce, soldadura por inmersión o cable volante
- Marcado y embalaje de cables personalizados
Para los compradores que evalúan a los proveedores, los sistemas de calidad y la trazabilidad pueden ser tan importantes como las especificaciones físicas del conector. Reunion afirma que su producción opera según los sistemas de gestión ISO 9001, ISO 14001 e ISO 13485, con materiales que cumplen con RoHS y documentación de inspección conservada.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente un conector de sensor industrial de la serie M12?
Un conector de sensor M12 se utiliza principalmente para conectar sensores industriales con sistemas de control, PLC, módulos de E/S y equipos de automatización. Las aplicaciones típicas incluyen sensores de proximidad, sensores fotoeléctricos, sensores de presión, sensores de temperatura y dispositivos IO-Link.
2. ¿Qué configuración M12 se utiliza habitualmente para IO-Link?
Generalmente se utiliza una configuración M12 con codificación A de 4 pines para aplicaciones de sensores IO-Link. Una disposición típica proporciona conexiones de alimentación y la línea de comunicación C/Q. Se pueden seleccionar versiones blindadas y una construcción de cable industrial adecuada cuando existan preocupaciones sobre interferencias electromagnéticas o tramos de cable más largos.
3. ¿Puede un conector M12 transmitir energía y datos?
Sí. Dependiendo de la configuración y la aplicación de los pines, una conexión M12 puede transportar funciones de alimentación y señal o comunicación. Por ejemplo, una configuración de 4 pines puede admitir alimentación y datos IO-Link, mientras que las versiones con mayor número de pines pueden admitir señales adicionales.
4. ¿Es un conector M12 adecuado para entornos industriales húmedos o polvorientos?
Los conectores M12 diseñados adecuadamente y acoplados correctamente pueden proporcionar una fuerte protección ambiental. La gama de conectores de sensores de Reunion tiene una clasificación IP67 en condición acoplada, lo que la hace adecuada para muchas aplicaciones con polvo, humedad, exteriores y relacionadas con lavados. La instalación completa siempre debe evaluarse para las condiciones ambientales reales.
5. ¿Qué opciones de cables están disponibles para conjuntos M12 personalizados?
Los conjuntos personalizados se pueden suministrar con diferentes longitudes de cable, cubiertas de PUR o PVC, configuraciones de conectores rectos o en ángulo recto, opciones de blindaje y conjuntos de cables de un solo extremo o de dos extremos. Esto permite adaptar la conexión a diferentes diseños de máquinas y requisitos de instalación de sensores.
Conclusión
Una red de sensores confiable comienza con conexiones físicas confiables. El conector M12 adecuado puede proporcionar un acoplamiento mecánico seguro, protección ambiental, baja resistencia de contacto, capacidad de señal flexible y compatibilidad con arquitecturas de automatización modernas. Con múltiples configuraciones de pines, opciones blindadas, protección IP67 y conjuntos de cables personalizados, la solución M12 de Reunion puede admitir una amplia gama de requisitos de detección industrial. Si está planificando un nuevo sistema de sensores o reemplazando conectores industriales existentes, obtenga más información sobre el conector de sensor industrial serie M12 ycontáctanospara obtener orientación técnica, especificaciones personalizadas y una cotización centrada en la aplicación.
