El conector de sensor industrial de la serie M5 es la interconexión dedicada de Reunion para la creciente familia de sensores industriales en miniatura: detectores de proximidad, células fotoeléctricas, transmisores de temperatura y interruptores de presión que ahora pueblan las plantas de fábrica inteligentes. Certificado paraEN 61076‑2‑105Este conector circular combina una interfaz de acoplamiento de 5 mm con un mecanismo de bloqueo roscado que resiste la vibración de la maquinaria adyacente. ElClasificación IP67La carcasa protege contra el polvo, las salpicaduras de refrigerante y la exposición a lavados comunes en entornos de procesamiento de alimentos y fabricación de automóviles. Disponible en variantes de 2, 3 y 4 pines, la serie M5 admite salidas de sensores discretos (NPN/PNP) y señales analógicas (4-20 mA, 0-10 V). Los contactos están mecanizados con precisión a partir de latón con baño de oro selectivo, lo que garantiza que la resistencia del contacto se mantenga estable por debajo3mΩdurante toda la vida útil del conector. Reunion fabrica la serie M5 completamente internamente, aplicando la misma disciplina de producción (mecanizado de precisión, moldeo por inyección, ensamblaje automatizado y verificación 100 % eléctrica) que rige nuestras familias de conectores industriales más grandes. El resultado es un conector en miniatura que funciona como sus homólogos más grandes, lo que permite a los ingenieros implementar conjuntos de sensores más pequeños y densos sin comprometer la integridad de la conexión.
La serie M5 brinda conectividad industrial esencial a los factores de forma de sensores más pequeños, ofreciendo características que los ingenieros de automatización requieren específicamente.
| Característica | Beneficio |
| Interfaz miniatura de 5 mm | El conector estandarizado más pequeño de la industria: permite reducciones de paso del sensor de hasta 15 mm para diseños de automatización más densos. |
| Protección ambiental IP67 | Hermético al polvo y protegido contra inmersión temporal: confiable en entornos industriales de lavado, al aire libre y con alto contenido de partículas. |
| Mecanismo de bloqueo roscado | Acoplamiento seguro bajo vibración continua de la maquinaria: evita la interrupción de la señal debido a conexiones sueltas. |
| Cumplimiento de EN 61076‑2‑105 | Garantiza la intercambiabilidad mecánica y eléctrica con puertos de sensor M5 estándar de la industria y sensores precableados. |
| Contactos de latón chapado en oro | Resistencia de contacto estable (≤3mΩ) y resistencia a la corrosión: esenciales para señales de sensores analógicos de bajo nivel. |
| Opciones de cables probadas en campo | Los cables PUR resisten aceites y refrigerantes; Las opciones de PVC brindan un uso rentable en interiores. |
| Terminaciones flexibles | Las versiones de montaje en panel para soldadura, PCB y cables móviles admiten diferentes diseños de carcasas de sensores. |
| 100% pruebas de fábrica | Se verifica la continuidad, el aislamiento y la resistencia dieléctrica de cada conector, sin atajos de muestreo. |
| Parámetro | Especificación |
| Estándar de diseño | EN 61076‑2‑105 |
| Contactos | 2, 3 o 4 pines |
| Clasificación actual | 1A |
| Clasificación de voltaje | 60V |
| Tensión soportada | 800V |
| Calibre de alambre | 26 AWG ~ 30 AWG |
| Material aislante | PA66 (plástico de ingeniería de alta resistencia) |
| Material de contacto | Latón con baño de oro |
| Ciclos de apareamiento | ≥100 operaciones (típicamente 300-500 en la práctica) |
| Resistencia de contacto | ≤3mΩ (inicial) |
| Temperatura de funcionamiento | -25°C ~ +85°C |
| Clasificación de protección | IP67 (condición acoplada) |
| Resistencia a la niebla salina | 48 horas |
| Opciones de cubierta de cable | PVC (estándar) o PUR (resistente al aceite) |
Todos los materiales cumplen con RoHS. Reunion realiza pruebas eléctricas 100 % en cada conector M5 (continuidad, resistencia de aislamiento y resistencia dieléctrica) con pruebas ambientales basadas en muestras por lote (ciclos térmicos, vibración, niebla salina) para validar la consistencia de la fabricación.
Reunion reconoce que los fabricantes de sensores industriales a menudo requieren conjuntos de cables y configuraciones de terminación personalizados para adaptarse a sus diseños de carcasa y procesos de producción específicos. La serie M5 está diseñada para la personalización en cada etapa.
Conjuntos de cables— Longitud personalizada (de 0,1 ma 10 m), revestimiento de PUR/PVC, configuraciones de un solo extremo o de dos extremos.

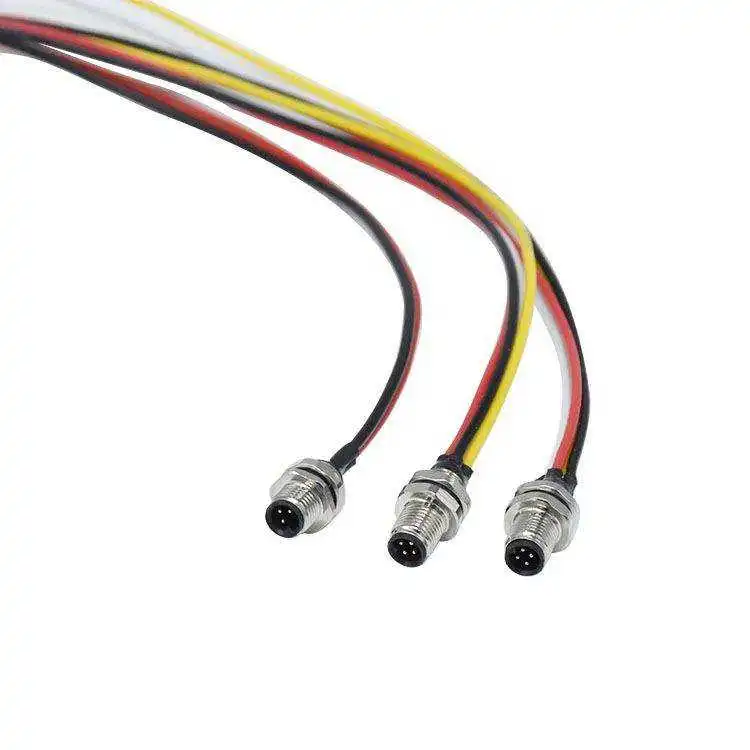

Estilos de terminación— Copa de soldadura, PCB o cables volantes (cables pelados y estañados).

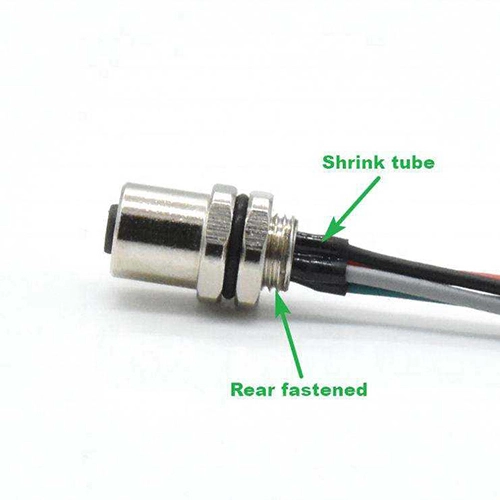

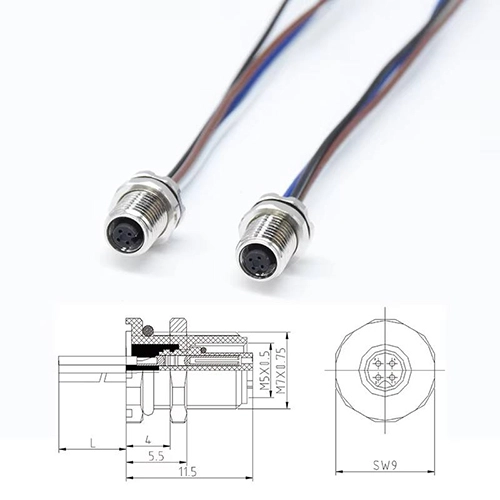

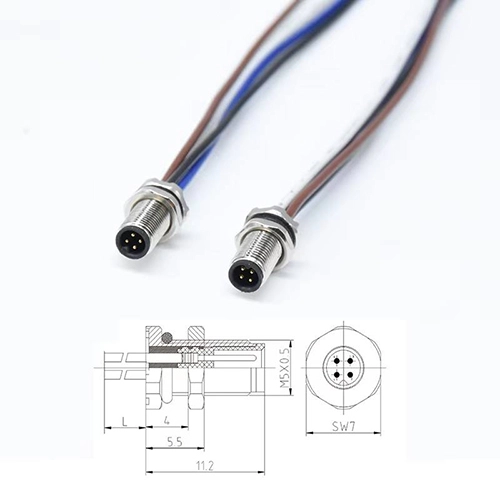

Orientación del conector— Versiones rectas o en ángulo recto para aplicaciones de montaje en panel y montaje en cable.
Contacto Cargando— 2, 3 o 4 pines; Las posiciones no utilizadas se pueden dejar vacías o equipar con contactos falsos.
Marcado de cables— Impresión personalizada o etiquetado termorretráctil para identificación.
Embalaje— Bolsas a granel, antiestáticas o carretes con etiquetas personalizadas para líneas de montaje automatizadas.
Las instalaciones de Shenzhen en Reunión controlan cada paso crítico en la producción del M5:
Mecanizado de precisión— Los tornos automáticos CNC producen carcasas y contactos metálicos con una tolerancia de ±0,02 mm.
Revestimiento selectivo— El revestimiento de barril automatizado aplica ≥0,3 µm de oro sobre una capa inferior de níquel.
Moldeo por inyección— Aisladores PA66 moldeados con herramientas de cavidad de precisión.
Preparación de cables— Corte, decapado y estañado automatizados; Extrusión propia de PUR/PVC.
Asamblea— Líneas semiautomáticas con atornillado controlado por par y verificación de inserción de contactos.
Pruebas— verificación eléctrica del 100% (continuidad, aislamiento, dieléctrico); Prueba de fugas IP67 basada en muestras.
Embalaje— Sellado al vacío antiestático con desecante; Embalaje de cartón para exportación.
El conector de sensor industrial de la serie M5 compite en un mercado tanto con marcas europeas premium como con alternativas sin marca de bajo costo. La propuesta de valor de Reunión aborda la brecha entre ellos.
| Aspecto | Serie Reunión M5 | Marcas M5 europeas premium | M5 sin marca y de bajo coste |
| Precio | Precios por volumen rentables | 3-4 veces mayor | Más barato por adelantado |
| Cumplimiento DIN | Completo con informes de prueba documentados. | Sí | A menudo no cumple |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Conjunto de cables | Control interno | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | ERP rastreable desde el lote de resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12-15 días | 4-8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas para ensamblajes personalizados) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
Qué significa esto para los fabricantes de equipos originales de sensores: la serie M5 de Reunion ofrece la calidad documentada y el cumplimiento que exigen los clientes de automatización de fábricas, a un precio que protege su margen. Con fabricación interna y trazabilidad total, obtiene una consistencia que los proveedores de bajo costo no pueden garantizar, sin el costo superior de las marcas europeas.
El marco de calidad de Reunión proporciona a los fabricantes de sensores la documentación y los controles de proceso necesarios para las aprobaciones de sus propios clientes y el cumplimiento normativo.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio postventa. |
| ISO 14001:2015 | Gestión ambiental: reducción verificada de desechos y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable para M5 utilizado en sensores de diagnóstico. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La producción de M5 de Reunión opera bajo control estadístico de procesos (SPC), y cada lote es rastreable desde la materia prima entrante hasta las pruebas finales. Conservamos certificados de materiales, parámetros de moldeo y registros de pruebas para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.

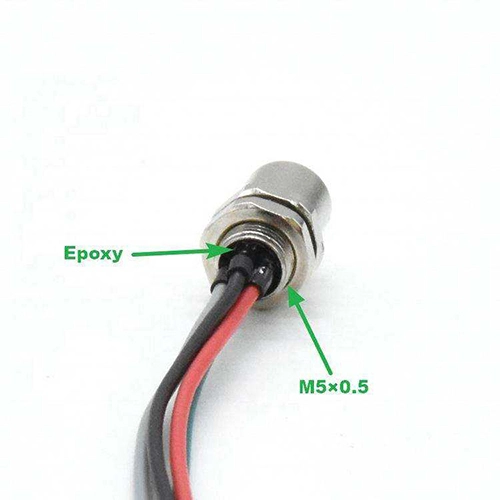

El mecanismo de bloqueo roscado del M5 está diseñado específicamente para entornos de vibración continua. A diferencia de los conectores push-pull que dependen únicamente de la fricción, la rosca M5x0.5 del M5 proporciona retención mecánica independiente de la tensión del cable. En pruebas independientes, realizadas por el laboratorio de Reunion que simula un perfil de vibración de 2000 horas según IEC 60068-2-6 (10-500 Hz, 5 g) con el conector acoplado, no se observó aflojamiento y la resistencia del contacto se mantuvo dentro de las especificaciones. Recomendamos aplicar un par de0,2-0,3 Nmpara el acoplamiento, que nuestras herramientas de montaje garantizan en nuestros conjuntos de cables. Para aplicaciones de vibración extrema (por ejemplo, motores), también ofrecemos un adhesivo bloqueador de roscas aplicado a la rosca correspondiente a pedido del cliente.

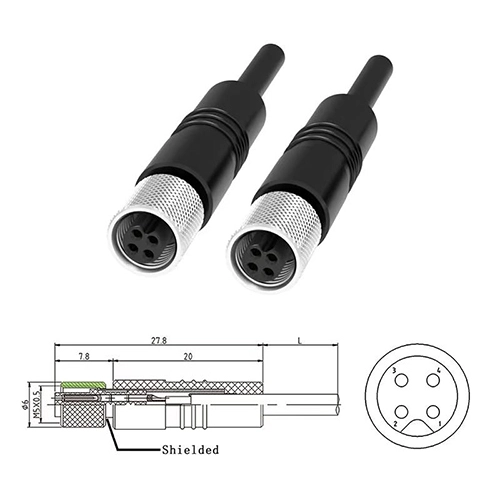

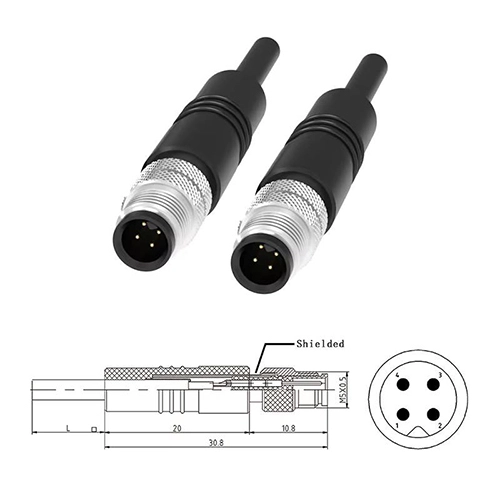

Sí. Reunion ofrece conectores M5 con opciones de blindaje integrado:
- Variantes de cable blindado— Conjuntos de cables con blindaje trenzado o laminado (cobertura ≥85%).
- Conectores blindados para montaje en panel— Carcasas traseras con contacto de sujeción de 360° al blindaje del cable, terminadas en la carcasa metálica del conector.
- Puesta a tierra del sistema— La carcasa metálica del conector proporciona continuidad para la conexión a tierra a través de la tuerca de montaje en panel.
Al realizar el pedido, especifique "blindado" y proporcione los requisitos de terminación del blindaje del cable. El plazo de entrega estándar para las versiones blindadas es15-18 días(un poco más debido a pasos de montaje adicionales). Los conectores M5 blindados se utilizan comúnmente en aplicaciones de medición y cámaras industriales donde la inmunidad EMI es crítica.
Para lograr y mantener el sellado IP67, Reunión recomienda las siguientes prácticas de instalación:
- Especificación de par— Para conectores de montaje en panel, apriete la tuerca de fijación para0,2-0,3 Nm(apretar a mano más un cuarto de vuelta con una herramienta). Apretar demasiado puede estresar la junta tórica y reducir la eficacia del sello.
- Condición de la junta tórica— La junta tórica está preinstalada; asegúrese de que esté limpio y libre de residuos antes de acoplarlo. Reemplace la junta tórica después de 50 ciclos de acoplamiento para aplicaciones de sellado críticas.
- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector para evitar tensiones en el sello del cable.
- Apareamiento— Enrosque el conector completamente hasta que la junta tórica entre en contacto con la superficie del panel. No utilice herramientas para forzar el acoplamiento; apretar a mano es suficiente.
Para aplicaciones de lavado, Reunion recomienda utilizar la opción de cable PUR (que resiste agentes químicos de limpieza) e instalar el conector con la salida del cable orientada hacia abajo para evitar la acumulación de líquidos cerca del sello.
