Resumen del artículo:ElConector push-pull de metal serie SCombina una construcción compacta, bloqueo push-pull seguro, blindaje EMC completo y configuraciones de contactos flexibles para equipos donde la confiabilidad de la conexión y el espacio de instalación limitado son importantes. Desarrollado porReunión, la serie está diseñada para equipos médicos, instrumentos de prueba y medición, tecnología portátil y sistemas electrónicos portátiles. Con tamaños de carcasa 0 a 2, múltiples opciones de contacto, más de 5000 ciclos de acoplamiento y un rango de temperatura de hasta -45 °C, proporciona un equilibrio práctico entre miniaturización, durabilidad y rendimiento eléctrico.
Tabla de contenido
- ¿Qué es el conector push-pull metálico de la serie S?
- ¿Cuáles son las principales ventajas de la Serie S?
- ¿Cuáles son las especificaciones técnicas clave?
- ¿Dónde se utiliza el conector push-pull metálico de la serie S?
- ¿Cómo deberían los ingenieros seleccionar el conector adecuado?
- ¿Cómo se puede personalizar la Serie S?
- ¿Cómo controla Reunion la calidad del producto?
- Preguntas frecuentes

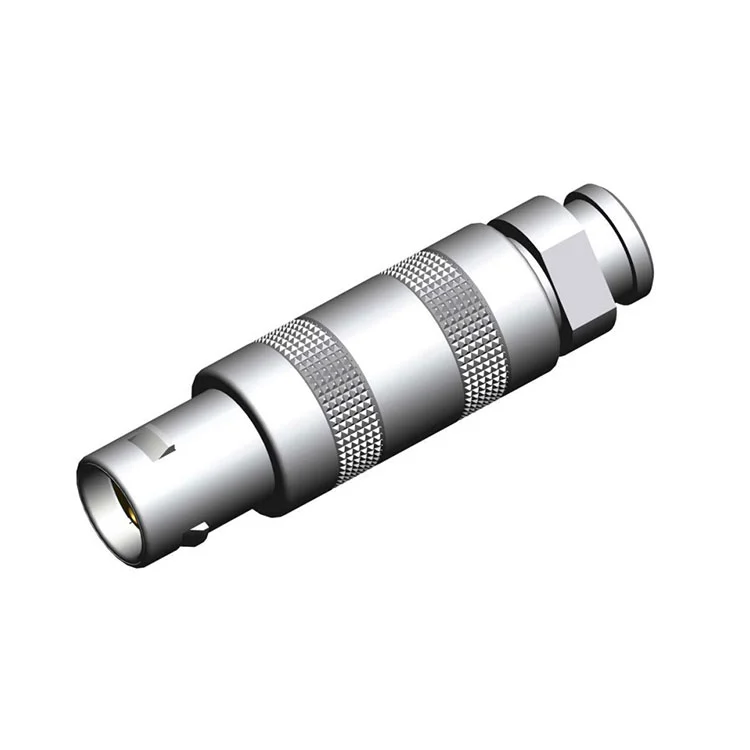

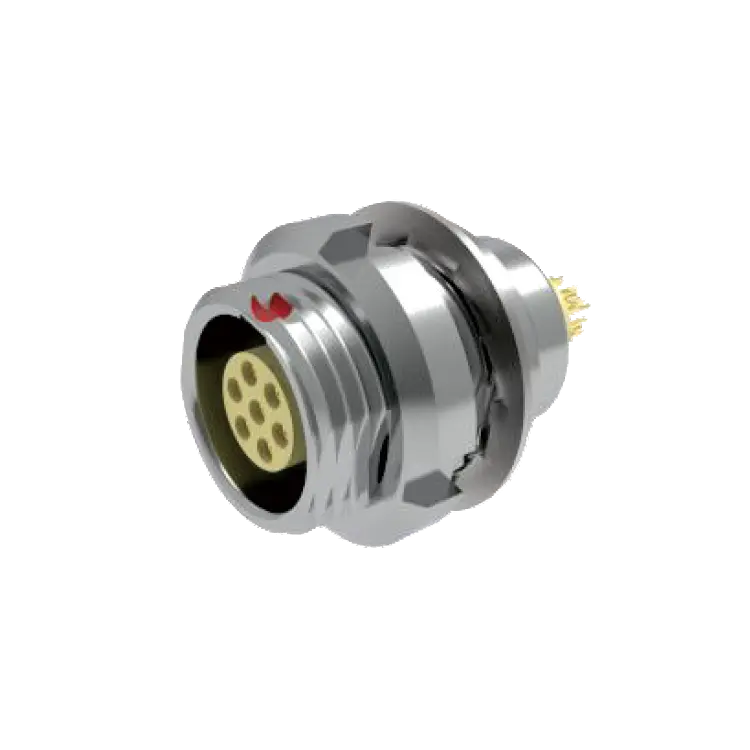

¿Qué es el conector push-pull metálico de la serie S?
ElConector push-pull de metal serie Ses un conector circular compacto desarrollado para aplicaciones que requieren conexiones eléctricas confiables en espacios de instalación limitados. A diferencia de los conectores roscados convencionales, su mecanismo de cierre automático push-pull permite un acoplamiento y desacoplamiento rápidos al mismo tiempo que proporciona retroalimentación táctil y audible cuando la conexión está correctamente activada.
Reunión posiciona la Serie S para equipos portátiles y con espacio limitado donde el tamaño del conector, la confiabilidad mecánica, el blindaje y la facilidad de operación influyen en el diseño del sistema. Su construcción metálica proporciona resistencia mecánica y blindaje electromagnético de 360 grados, mientras que su perfil delgado ayuda a minimizar la protrusión del panel del equipo.
La serie está disponible en múltiples tamaños de carcasa y configuraciones de contactos. Dependiendo de la configuración, los ingenieros pueden seleccionar terminaciones de soldadura o PCB para satisfacer los diferentes requisitos de ensamblaje. Esta flexibilidad hace que el conector sea adecuado tanto para prototipos compactos como para equipos profesionales producidos en volumen.
¿Cuáles son las principales ventajas de la Serie S?
La selección del conector rara vez se basa en una única especificación. Para la electrónica portátil y los equipos profesionales, los diseñadores normalmente necesitan equilibrar el espacio de instalación, la seguridad de la conexión, la integridad de la señal, la durabilidad y los requisitos de fabricación. La Serie S aborda estos factores a través de varias características de diseño.
Construcción compacta y liviana
El diseño de perfil bajo reduce la cantidad de carcasa del conector que se extiende más allá de la superficie de montaje. Esto es particularmente valioso en instrumentos portátiles y chasis compactos donde cada milímetro de espacio en el panel es importante.
Bloqueo rápido push-pull
El mecanismo de cierre automático permite un funcionamiento rápido con una sola mano. Un clic audible y una respuesta táctil ayudan a los operadores a identificar una conexión exitosa, lo cual es especialmente útil cuando los conectores deben instalarse en posiciones confinadas o visualmente restringidas.
Blindaje EMC de 360 grados
La carcasa totalmente metálica proporciona un blindaje electromagnético continuo alrededor de la interfaz de conexión. Las especificaciones publicadas indican una atenuación de más de 60 dB a 100 MHz, lo que hace que la serie sea adecuada para equipos donde las interferencias electromagnéticas pueden afectar señales sensibles.
Alta durabilidad del acoplamiento
La Serie S está diseñada para conexiones y desconexiones repetidas, con una durabilidad nominal de más de 5000 ciclos de acoplamiento. Esto es importante para equipos de prueba, instrumentos médicos y sistemas portátiles que reciben mantenimiento o reconfiguración con frecuencia.
- Instalación de paneles de bajo perfil
- Operación de bloqueo automático push-pull
- Carcasa metálica para blindaje electromagnético.
- Múltiples tamaños de carcasa y configuraciones de contacto
- Más de 5.000 ciclos de apareamiento
- Opciones de temperatura de funcionamiento de -45°C a +125°C
¿Cuáles son las especificaciones técnicas clave?
Comprender las especificaciones eléctricas y mecánicas es esencial antes de integrar un conector circular en un nuevo producto. Las siguientes especificaciones resumen la configuración publicada de la Serie S.
| Parámetro | Especificación de la serie S |
|---|---|
| Material de la carcasa | Latón, estándar |
| Tamaños de concha | 0, 1 y 2 |
| Opciones de contacto | 2 a 6 pines en la configuración referenciada; Es posible que haya opciones de mayor densidad disponibles. |
| Calificación actual | 5 A a 15 A por contacto, dependiendo del calibre del contacto |
| Clasificación de voltaje | 200 V a 500 V CA/CC |
| Ciclos de apareamiento | Más de 5.000 operaciones |
| Rango de temperatura | -45°C a +125°C |
| Blindaje EMI | Blindaje metálico de 360°; >60 dB de atenuación a 100 MHz |
| Protección de ingreso | Estándar IP50 |
| Resistencia a la niebla salina | Más de 72 horas |
| Resistencia de contacto | ≤5 mΩ inicial |
| Resistencia de aislamiento | ≥5000 MΩ a 500 VCC |
Las clasificaciones reales siempre deben verificarse con la configuración específica del conector, el tamaño del contacto, el método de terminación y las condiciones operativas previstas antes de la calificación final del producto.
¿Dónde se utiliza el conector push-pull metálico de la serie S?
La combinación de dimensiones compactas, bloqueo rápido, blindaje y durabilidad mecánica hace que la Serie S sea adecuada para equipos que requieren conexiones frecuentes manteniendo un tamaño total reducido.
Equipos médicos y de diagnóstico
Los sistemas de ultrasonido portátiles, monitores de pacientes, oxímetros de pulso, equipos electroquirúrgicos e instrumentos de diagnóstico pueden beneficiarse de conectores compactos que permanecen seguros durante el movimiento y el mantenimiento del equipo. La confiabilidad del conector es particularmente importante cuando las señales eléctricas deben permanecer estables durante el uso repetido.
Equipos de prueba y medición
Los osciloscopios, multímetros, analizadores lógicos, equipos de calibración e instrumentos de prueba ambientales portátiles a menudo requieren interfaces externas compactas. El mecanismo push-pull puede simplificar los cambios frecuentes de conexión, mientras que la carcasa metálica ayuda a proteger las señales sensibles de las interferencias electromagnéticas.
Tecnología portátil y portátil
Los exoesqueletos industriales, los sistemas de monitoreo portátiles, los equipos montados en la cabeza y otros dispositivos electrónicos portátiles pueden enfrentar estrictas limitaciones de espacio y peso. Un conector circular delgado ofrece a los diseñadores otra opción cuando las interfaces convencionales más grandes no son adecuadas.
Equipo audiovisual profesional
Las grabadoras portátiles, las cámaras de transmisión, los transmisores inalámbricos y los equipos profesionales relacionados pueden requerir conectores que puedan soportar manipulaciones repetidas. Una interfaz de bloqueo rápido puede mejorar la usabilidad en el campo sin depender de un largo proceso de acoplamiento de roscas.
¿Cómo deberían los ingenieros seleccionar el conector adecuado?
La elección de un conector debe comenzar con los requisitos eléctricos, mecánicos, ambientales y de instalación reales del equipo en lugar de simplemente seleccionar el modelo más pequeño disponible.
- Determinar el requisito de contacto:Identifique la cantidad de circuitos de potencia y señal necesarios y deje suficiente espacio para futuros cambios de diseño.
- Verifique las clasificaciones eléctricas:Compare el voltaje y la corriente de funcionamiento con los valores nominales del conector, teniendo en cuenta el calibre de contacto y la temperatura.
- Evaluar el espacio disponible:Confirme el tamaño de la carcasa, el corte del panel, la profundidad del conector, el enrutamiento del cable y el espacio libre alrededor de la interfaz de acoplamiento.
- Considere la frecuencia de apareamiento:Para equipos que reciben mantenimiento frecuente, dé prioridad a los conectores diseñados para ciclos de acoplamiento repetidos.
- Revisar las condiciones ambientales:La temperatura, la vibración, los golpes, la humedad, la corrosión y las interferencias electromagnéticas pueden influir en la selección del conector.
- Defina el método de terminación:Decida si la terminación de soldadura, PCB o conjunto de cables se adapta mejor al proceso de fabricación.
Para proyectos OEM, también es útil evaluar el conector junto con el conjunto de cables, la carcasa posterior, el protector contra tirones, la estructura del panel y el esquema de cableado. Este enfoque reduce los problemas de integración durante las etapas posteriores de producción.
¿Cómo se puede personalizar la Serie S?
Las diferentes plataformas de equipos a menudo requieren diferentes configuraciones de conectores. Reunion ofrece opciones de personalización que permiten adaptar la Serie S a requisitos mecánicos y de ensamblaje de cables específicos.
| Área de personalización | Opciones disponibles |
|---|---|
| Acabado/Color de la carcasa | Plata, negro o colores RAL seleccionados |
| Revestimiento de contacto | Opciones de oro, plata o estaño |
| Calibre del cable | 32 AWG a 20 AWG |
| Materiales de la chaqueta | PVC, PUR, silicona o PTFE |
| Marcado láser | Logotipo, número de pieza, código de barras u otra identificación |
| Embalaje | Tubos antiestáticos, cinta y carrete y etiquetado personalizado |
También se pueden suministrar conjuntos de cables personalizados con longitudes, calibres, configuraciones de blindaje seleccionados y fundas de alivio de tensión sobremoldeadas. Esto puede simplificar la adquisición al permitir que un OEM obtenga un conector y un conjunto de cable listo para instalar como un componente integrado.
¿Cómo controla Reunion la calidad del producto?
Para los conectores profesionales, la fabricación consistente es tan importante como el diseño básico del producto. Reunión afirma que su proceso de producción abarca el mecanizado de precisión, el tratamiento de superficies, el estampado y enchapado por contacto, el moldeado por inserción, el montaje, las pruebas eléctricas, las pruebas mecánicas y el embalaje.
Las dimensiones críticas de producción se controlan mediante mecanizado de precisión y monitoreo de procesos. Los productos terminados se someten a inspecciones eléctricas y mecánicas, que incluyen resistencia de contacto, resistencia de aislamiento, resistencia dieléctrica, continuidad, fuerza de acoplamiento y verificaciones visuales.
Según la información del producto, el sistema de calidad de Reunión incluye ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, estado reconocido por UL y cumplimiento de RoHS. La compañía también afirma que los conectores de la Serie S se someten a pruebas 100% eléctricas y mecánicas antes del envío.
Para los compradores de OEM, esta combinación de control de fabricación, pruebas, trazabilidad y soporte de personalización puede resultar valiosa cuando el rendimiento del conector afecta directamente la confiabilidad del producto terminado.
Preguntas frecuentes
¿Qué diferencia a la Serie S de un conector roscado convencional?
La principal diferencia es el mecanismo de cierre automático push-pull. Permite al operador acoplar y soltar el conector rápidamente sin girar una tuerca de acoplamiento, lo que lo hace particularmente conveniente para equipos portátiles, situaciones de acoplamiento ciego y aplicaciones que requieren cambios frecuentes de conexión.
¿Cuántos ciclos de acoplamiento puede admitir la Serie S?
La especificación publicada indica más de 5.000 operaciones de apareamiento. La vida útil real puede depender de la configuración del conector, el entorno operativo, las condiciones de acoplamiento y las prácticas de mantenimiento.
¿La Serie S es adecuada para equipos médicos?
Sí. La serie está orientada a equipos de tratamiento y diagnóstico médico, y Reunión afirma que su sistema de calidad incluye la norma ISO 13485:2016. Sin embargo, el dispositivo médico completo y terminado sigue siendo responsable de sus propios requisitos reglamentarios y de seguridad aplicables.
¿Puede Reunion suministrar conjuntos de cables personalizados?
Sí. Los conjuntos de cables se pueden personalizar según el tipo de cable, calibre, longitud, blindaje, material de revestimiento y diseño de alivio de tensión. Las opciones incluyen materiales de cable de PVC, PUR, silicona y PTFE, con calibres de 32 AWG a 20 AWG.
¿Qué rango de temperatura está disponible?
El rango estándar publicado es de -45°C a +125°C. Los ingenieros deben confirmar la clasificación de temperatura del conector exacto, la configuración de contacto, el cable y el conjunto antes de usarlo en aplicaciones de temperatura extrema.
¿Se puede personalizar el conector con el logotipo de la empresa o el número de pieza?
Sí. Reunion incluye el grabado láser como una opción de personalización, lo que permite a los clientes marcar la carcasa con un logotipo, número de pieza, código de barras u otra información de identificación.
Conclusión
El conector push-pull metálico de la serie S está diseñado para ingenieros que necesitan una solución de conexión compacta, segura y duradera sin sacrificar el blindaje ni la facilidad de servicio. Su mecanismo de bloqueo push-pull, construcción metálica, múltiples tamaños de carcasa, opciones de terminación flexibles y más de 5000 ciclos de acoplamiento lo hacen ideal para equipos médicos, instrumentos de prueba, electrónica portátil, sistemas portátiles y aplicaciones audiovisuales profesionales. Si está desarrollando un nuevo producto o buscando un conector de reemplazo confiable, visite la página del producto Serie S de Reunion para revisar la configuración disponible y las opciones de contacto. Para especificaciones personalizadas, conjuntos de cables, requisitos de OEM o compras por volumen,contáctanospara discutir su aplicación con el equipo de ingeniería de Reunión y solicitar una solución adecuada.
