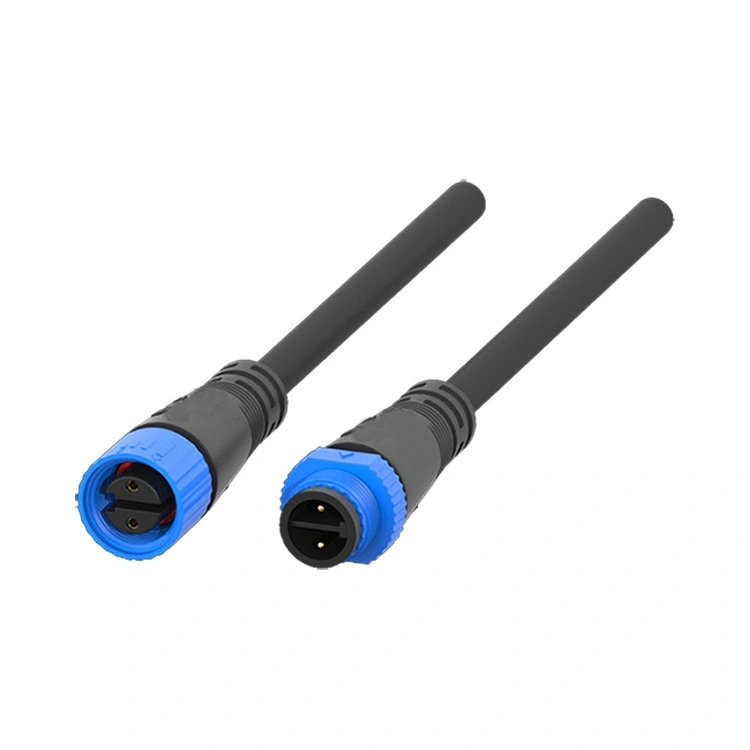

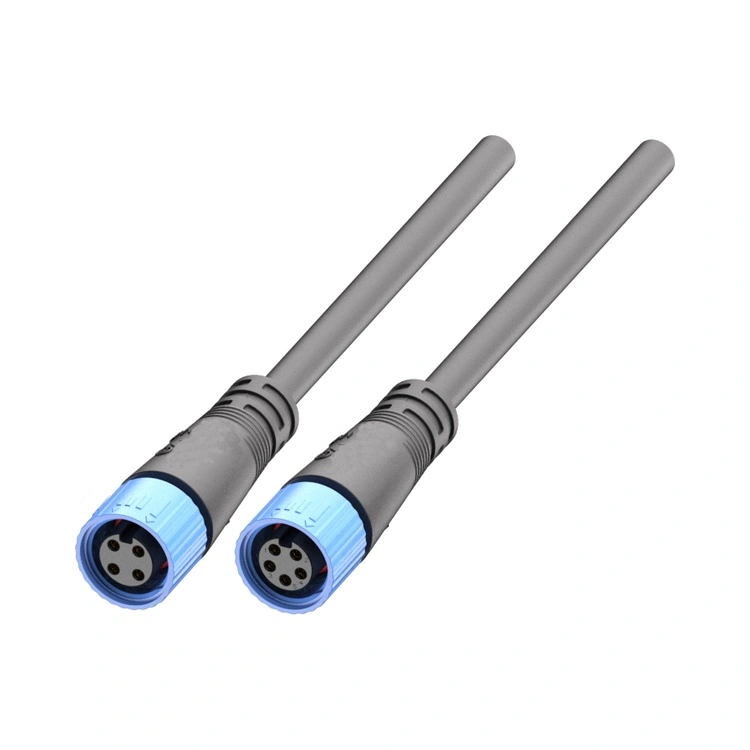

El conector de luz LED de la serie M15 es la interconexión especializada de Reunion para la industria de iluminación LED para exteriores, uno de los segmentos de iluminación industrial de más rápido crecimiento. Certificado según los estándares de interfaz de iluminación LED, este conector circular roscado combina un diseño compacto tipo F de 15 mm con un sellado con clasificación IP67, lo que lo hace adecuado para alumbrado público, iluminación de túneles, iluminación arquitectónica, reflectores de estadios y pantallas LED para exteriores.
La carcasa del conector está fabricada con termoplástico PA66 de alta resistencia, lo que proporciona excelente resistencia a la intemperie, protección contra la corrosión y durabilidad mecánica sin los problemas de peso y corrosión de las alternativas metálicas.
Una característica de seguridad clave de la serie M15 es su diseño de partición interna multinúcleo: barreras separadas entre los conductores de alimentación evitan cortocircuitos debidos a daños en el aislamiento de los cables, un requisito crítico para instalaciones LED de alta potencia donde las fuentes de alimentación pueden entregar más de 500 W.

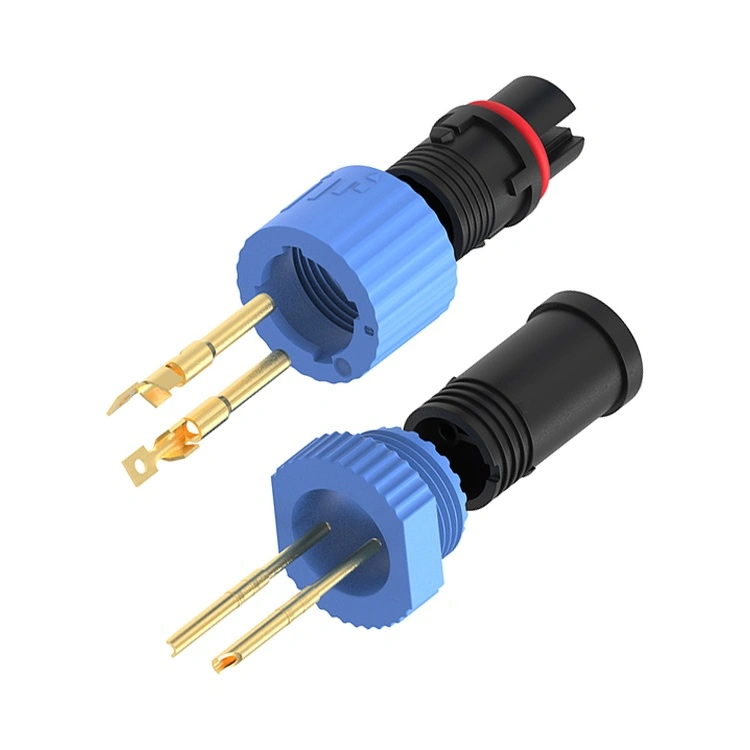

Los contactos están fabricados con una aleación de cobre con baño de oro, lo que mantiene una resistencia de contacto baja y estable (≤3mΩ) durante la vida útil del conector.
Disponible en configuraciones de 2, 3, 4 y 5 pines con corrientes nominales de hasta 10 A, la serie M15 admite controladores LED de corriente y voltaje constante.
Reunion fabrica la serie M15 a través de un proceso integrado verticalmente, desde moldeo por inyección de precisión hasta ensamblaje automatizado y pruebas 100% eléctricas. El mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones, algo fundamental para instalaciones expuestas al viento, vibraciones del tráfico y ciclos térmicos de -40 °C a +105 °C.
Para los ingenieros que diseñan sistemas de iluminación exterior, este conector proporciona una solución confiable, segura y compacta diseñada específicamente para aplicaciones LED, respaldada por los 15 años de experiencia en fabricación de Reunion.
La serie M15 está diseñada específicamente para iluminación LED exterior, con características que abordan las demandas específicas de instalaciones exteriores a largo plazo.
| Característica | Beneficio |
| Sellado ambiental IP67 | Resiste la inmersión continua: confiable para alumbrado público, iluminación de túneles y exhibiciones al aire libre expuestas a la lluvia, la nieve y las inundaciones. |
| Particiones internas multinúcleo | Barreras separadas entre conductores de energía: mejora la seguridad eléctrica en instalaciones LED de alta potencia. |
| Diseño compacto tipo F | Interfaz de 15 mm que ahorra espacio: ideal para luminarias LED delgadas y sistemas de iluminación modulares con espacios reducidos. |
| Vivienda PA66 | Resistente a la intemperie y a la corrosión, diseñado para una vida útil en exteriores. |
| Contactos de aleación de cobre chapados en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene un rendimiento constante del controlador LED a lo largo del tiempo. |
| Mecanismo de bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al viento, la vibración del tráfico y los ciclos térmicos. |
| Configuraciones de 2 a 5 pines | Admite aplicaciones LED de corriente constante, voltaje constante y señal/potencia mixta. |
| -40°C a +105°C Operación | Un amplio rango de temperaturas cubre condiciones extremas al aire libre, desde inviernos árticos hasta veranos desérticos. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines |
| Clasificación de voltaje | 250V | 250V | 125V | 125V |
| Calificación actual | 10A | 10A | 10A | 10A |
| Sección de alambre | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
Temperatura de funcionamiento:-40°C ~ +105°C
Clasificación de protección:IP67 / IP68 (acoplado)
Material de la carcasa:PA66
Material de contacto:Aleación de cobre chapada en oro
Resistencia de contacto:≤3mΩ
Ciclos de apareamiento:≥500
Estándar de diseño:Cumple con los estándares de interfaz de iluminación LED
Clasificación de inflamabilidad:UL 94V-0
Todos los materiales cumplen con RoHS
El conector de luz LED serie M15 se implementa en aplicaciones de iluminación exterior donde la confiabilidad y la seguridad son primordiales.
Iluminación de calles y carreteras– Alumbrado público LED y sistemas de iluminación de carreteras.
Iluminación de túneles– Iluminación de túneles de autopistas y ferrocarriles.
Iluminación arquitectónica y de fachadas– Construcción de contornos, puentes y monumentos.
Iluminación de estadios y deportes– Sistemas de iluminación por proyección de grandes superficies.
Pantallas LED para exteriores– Vallas publicitarias modulares y pantallas de gran formato.
Iluminación de paisajes y parques– Iluminación de caminos, instalaciones decorativas e iluminación de jardines.
Iluminación con energía solar– Iluminación de calles y caminos fuera de la red.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M15 utilizado en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción de conectores LED M15 de Reunión opera bajo estrictos controles de proceso. El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales. Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
El diseño de partición interna multinúcleo es uncaracterística de seguridad Diseñado específicamente en la serie M15 para aplicaciones de iluminación LED. En instalaciones LED de alta potencia, la fuente de alimentación puede entregar >500W a voltajes de hasta 350V DC. Si la capa de aislamiento de un cable se daña (durante la instalación o debido a la vibración), los conductores expuestos podrían sufrir un cortocircuito, provocando fallas en el controlador o incluso un incendio. Las particiones internas proporcionan separación física entre los conductores dentro del cuerpo del conector, evitando el contacto incluso si el aislamiento está comprometido. Esta característica esno estándar en conectores de uso general (M8/M12) y es un diferenciador clave para el M15. Las particiones de Reunion están moldeadas integralmente con el aislante, no agregadas como componentes separados, lo que garantiza que sigan siendo efectivas durante toda la vida útil del conector.
Para conseguir y mantener el sellado IP67 en instalaciones LED de exterior, Reunión recomienda:
Torque de acoplamiento– Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,4-0,6 Nmutilizando una llave dinamométrica. No exceda los 0,8 Nm.
Inspección de junta tórica– La junta tórica preinstalada debe inspeccionarse en cada ciclo de mantenimiento. Reemplace si se ve deformación, agrietamiento o endurecimiento.
Programa de reemplazo de juntas tóricas– Para instalaciones exteriores con ciclos térmicos diarios, reemplace las juntas tóricas cada 2 o 3 años como parte del mantenimiento preventivo.
Radio de curvatura del cable– Mantener un radio de curvatura mínimo de5× diámetro del cable en la entrada del conector para evitar tensiones en el sello del cable.
Orientación del cable– Oriente la salida del cable hacia abajo para evitar que se acumule agua cerca de la interfaz del sello.
Limpieza antes de la reconexión– Limpie el exterior del conector con un detergente suave y agua antes de volver a conectarlo para evitar que la suciedad comprometa el sello.
