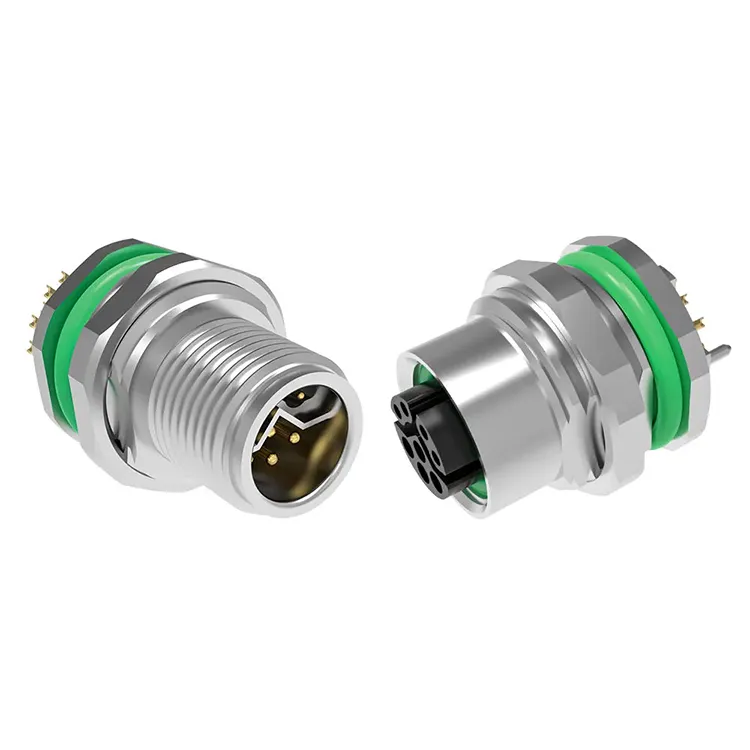

Reuniónproporciona elConector industrial serie M12como una solución de interconexión versátil para automatización de fábricas, sensores, actuadores, sistemas de bus de campo, Ethernet industrial y distribución de energía. Con configuraciones de 2 a 17 pines, múltiples opciones de codificación, protección IP67 y opciones para blindaje y conjuntos de cables, la familia de conectores está diseñada para entornos industriales exigentes donde las conexiones eléctricas y mecánicas estables son esenciales.
Un conector M12 es más que un conector circular compacto. Su interfaz roscada estandarizada, sistema de codificación, sellado ambiental y amplias configuraciones eléctricas la convierten en una importante tecnología de conexión para equipos de automatización modernos. La serie M12 puede admitir aplicaciones que van desde sensores y dispositivos IO-Link hasta PROFIBUS, DeviceNet, CANopen, Ethernet industrial, servosistemas y distribución de energía de CC. Esta guía explica las especificaciones clave, las opciones de codificación, los escenarios de aplicación, los factores de selección y las consideraciones de calidad que los ingenieros y los equipos de compras deben evaluar al elegir un conector industrial M12.
Tabla de contenido
¿Por qué se utiliza ampliamente el conector M12 en la automatización industrial?
¿Cuáles son las especificaciones clave de un conector industrial M12?
¿En qué se diferencian las opciones de codificación M12?
¿Dónde se utilizan habitualmente los conectores industriales M12?
¿Cómo se debe seleccionar el conector M12 adecuado?
¿Qué factores de calidad deberían comprobar los compradores?
Preguntas frecuentes sobre los conectores industriales M12
¿Por qué se utiliza ampliamente el conector M12 en la automatización industrial?
Los equipos industriales necesitan conexiones que permanezcan estables a pesar de las vibraciones, la humedad, los cambios de temperatura, el polvo y el mantenimiento frecuente. El formato M12 aborda estos requisitos con un diseño circular compacto y un mecanismo de acoplamiento roscado.
Para los ingenieros de automatización, una de sus principales ventajas es la flexibilidad. Se han diseñado diferentes configuraciones de codificación M12 para diferentes funciones eléctricas y de comunicación, lo que ayuda a evitar conexiones incompatibles. Por tanto, el conector puede integrarse en sensores, actuadores, armarios de control, dispositivos de campo, motores, redes Ethernet y otros equipos industriales.
Las especificaciones de producto de Reunion indican que su serie M12 está diseñada de acuerdo con los estándares DIN EN 61076-2-101/109/111 relevantes y puede lograr protección IP67 cuando están acoplados. La gama de productos también incluye configuraciones blindadas y no blindadas, lo que brinda opciones para aplicaciones con diferentes requisitos de compatibilidad electromagnética.
Para los usuarios industriales, esta combinación de dimensiones estandarizadas, opciones de codificación, protección ambiental y flexibilidad de aplicaciones puede simplificar el diseño y el mantenimiento del cableado.
¿Cuáles son las especificaciones clave de un conector industrial M12?
Elegir un conector basándose únicamente en su tamaño físico puede resultar en una conexión inadecuada. Antes de comprar, se deben considerar las clasificaciones eléctricas, la codificación, el número de pines, el blindaje, la protección ambiental y el método de terminación.
| Parámetro | Rango/característica típica de la serie M12 | Consideración de la aplicación |
|---|---|---|
| Número de pines | 2 a 17 pines según el código | Elija según los requisitos de potencia y señal |
| Clasificación actual | Aproximadamente 0,5 a 16 A según el código | Importante para sensores, actuadores, motores y circuitos de potencia. |
| Clasificación de voltaje | Aproximadamente 30–630 V según la configuración | Debe coincidir con el voltaje de funcionamiento del equipo. |
| Clasificación de protección | IP67 cuando está acoplado | Adecuado para muchos ambientes polvorientos, húmedos y de lavado |
| Material de contacto | Latón con baño de oro | Soporta contacto eléctrico estable y resistencia a la corrosión. |
| Aislante | PA66 | Proporciona aislamiento eléctrico dentro del conector. |
| Resistencia de contacto | ≤3mΩ para el rango especificado | Una resistencia más baja ayuda a mantener la eficiencia eléctrica |
| Rango de temperatura | -25°C a +85°C | Comprobar con el entorno operativo real |
| Blindaje | Versiones blindadas y no blindadas | El blindaje puede ser importante en entornos eléctricamente ruidosos |
| Cumplimiento ambiental | Materiales que cumplen con RoHS | Útil para proyectos con requisitos de cumplimiento ambiental. |
La calificación exacta siempre depende de la codificación y configuración seleccionadas. Por ejemplo, las especificaciones publicadas por el fabricante enumeran capacidades actuales más altas para las versiones de código S y código L que para varias configuraciones orientadas a señales. Por lo tanto, el código del conector debe seleccionarse junto con los requisitos eléctricos en lugar de tratarse como un detalle secundario.
¿En qué se diferencian las opciones de codificación M12?
La codificación M12 es uno de los factores más importantes a la hora de seleccionar un conector industrial. Diferentes disposiciones de codificación están destinadas a diferentes funciones eléctricas o de comunicación.
- Código A:Comúnmente utilizado para sensores, actuadores, dispositivos IO-Link y aplicaciones de señales de CC. Las configuraciones pueden variar de 2 a 17 pines.
- Código B:Comúnmente asociado con PROFIBUS, DeviceNet y otras aplicaciones de bus de campo.
- Código C:Diseñado para aplicaciones de alimentación de CA y disponible en configuraciones de múltiples pines.
- Código D:Se utiliza para aplicaciones de Ethernet industrial, como conexiones de red de 100 Mbps.
- Código X:Diseñado para aplicaciones Ethernet de mayor velocidad y normalmente utiliza una configuración de 8 pines.
- Código S:Diseñado para aplicaciones de servo y alimentación de CA de mayor corriente.
- Código L:Diseñado para distribución de energía CC y requisitos de corriente más altos.
El sistema de codificación ayuda a reducir la posibilidad de conectar circuitos incompatibles. Los ingenieros deben confirmar el código del conector, la disposición de los pines, el voltaje, la corriente y la interfaz de acoplamiento especificada por el fabricante del equipo antes de finalizar un componente.
¿Dónde se utilizan habitualmente los conectores industriales M12?
El factor de forma compacto y la protección ambiental de los conectores M12 los hacen adecuados para muchos puntos de conexión industriales.
Automatización de fábrica
Los conectores M12 se utilizan frecuentemente para conectar sensores de proximidad, sensores fotoeléctricos, actuadores, módulos de E/S y dispositivos de control. Su interfaz estandarizada puede simplificar el cableado y el mantenimiento de la máquina.
Ethernet industrial
Las configuraciones de código D y código X se pueden utilizar para conexiones de redes industriales. En las líneas de producción automatizadas, las conexiones Ethernet confiables son importantes para la comunicación entre dispositivos de campo, controladores, conmutadores y otros equipos de red.
Robótica y sistemas de movimiento
Los equipos robóticos pueden exponer los conectores a vibraciones y movimientos repetidos. Un sistema de acoplamiento roscado proporciona una conexión mecánica diseñada para resistir el aflojamiento accidental en condiciones normales de funcionamiento.
Equipos para exteriores y de lavado
Con una clasificación IP67 cuando están acoplados correctamente, se pueden usar configuraciones M12 adecuadas en entornos donde el equipo puede encontrarse con agua, polvo o procesos de limpieza de rutina. La instalación y el sellado correctos siguen siendo esenciales para alcanzar el nivel de protección especificado.
Distribución de energía
Las opciones de código S y código L amplían la plataforma M12 más allá de las señales de baja potencia. Dependiendo de la configuración seleccionada, la serie puede admitir conexiones de alimentación de CA o CC de mayor corriente para equipos industriales.
¿Cómo se debe seleccionar el conector M12 adecuado?
Un proceso de selección sistemático puede ayudar a evitar problemas de compatibilidad y costos de reemplazo innecesarios. Antes de realizar un pedido, evalúe los siguientes factores:
- Identifique la aplicación:Determine si la conexión está destinada a sensores, comunicación de datos, energía, motores o funciones mixtas.
- Confirme la codificación:Seleccione A, B, C, D, X, S, L u otra configuración aplicable según la interfaz del equipo.
- Verifique los requisitos de los pines:Asegúrese de que la cantidad de contactos sea suficiente para todos los circuitos de señal y alimentación necesarios.
- Verifique las clasificaciones eléctricas:Compare las clasificaciones de voltaje y corriente del conector con los requisitos reales del sistema.
- Evaluar las condiciones ambientales:Considere el agua, el polvo, los productos químicos, las vibraciones, la temperatura y la exposición al aire libre.
- Determinar los requisitos de blindaje:Se pueden considerar versiones blindadas cuando la interferencia electromagnética pueda afectar la integridad de la señal.
- Seleccione la terminación:Dependiendo de la estructura del equipo, las opciones pueden incluir terminaciones de soldadura, soldadura por inmersión, engarzado o cable volante.
- Confirme los requisitos del cable:El material, la longitud, la flexibilidad, el radio de curvatura y la orientación del conector del cable deben coincidir con el entorno de instalación.
Para proyectos que involucran múltiples tipos de conectores, también es útil preparar un programa de conexión que muestre el dispositivo, el código del conector, el número de pines, la función eléctrica, la especificación del cable y la interfaz de acoplamiento. Esto proporciona una referencia práctica para los equipos de adquisiciones y producción.
¿Qué factores de calidad deberían comprobar los compradores?
La calidad de los conectores industriales está estrechamente relacionada con la estabilidad de la conexión a largo plazo. Un producto puede parecer similar externamente y al mismo tiempo tener diferencias significativas en los materiales de contacto, el revestimiento, el sellado, la consistencia del ensamblaje y la inspección eléctrica.
Reunión afirma que su serie M12 utiliza contactos de latón chapados en oro, aisladores PA66 y una resistencia de contacto declarada de no más de 3 mΩ. El fabricante también describe pruebas 100% eléctricas para cada unidad y verificación de inmersión IP67 a nivel de lote. Su información de calidad publicada enumera además el cumplimiento de ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 y RoHS dentro de su marco de calidad y cumplimiento.
Para los equipos de adquisiciones, los siguientes puntos de control de calidad son particularmente útiles:
- Especificaciones de material y revestimiento.
- Resistencia de contacto y rendimiento de aislamiento.
- Verificación de protección IP
- Requisitos del ciclo de acoplamiento mecánico
- Rendimiento de blindaje cuando corresponda
- Procedimientos de prueba eléctrica.
- Trazabilidad de lotes y documentación de inspección
- Consistencia del ensamblaje y terminación del cable.
Estos factores proporcionan una base más completa para evaluar un conector industrial que el precio unitario por sí solo. Para proyectos OEM y de volumen, el soporte de ingeniería, la capacidad de personalización, la trazabilidad de la producción y la coherencia en la entrega también pueden influir en el valor total de la adquisición.
Preguntas frecuentes sobre los conectores industriales M12
¿Qué es un conector industrial serie M12?
Un conector industrial de la serie M12 es un conector circular compacto con una interfaz roscada nominal de 12 mm. Se utiliza ampliamente para sensores industriales, actuadores, equipos de automatización, redes de comunicación y conexiones eléctricas. Diferentes configuraciones de codificación y pines permiten que la misma plataforma de conector general sirva para diferentes aplicaciones.
¿Es resistente al agua un conector M12?
Las configuraciones M12 adecuadas pueden lograr protección IP67 cuando se acoplan correctamente. Esto significa que el producto especificado puede brindar protección contra la entrada de polvo y la inmersión temporal en agua bajo condiciones de prueba definidas. El rendimiento real depende del correcto acoplamiento, sellado de los componentes, instalación y configuración del producto.
¿Cuál es la diferencia entre los conectores M12 código A y código D?
Los conectores M12 de código A se utilizan comúnmente para sensores, actuadores, IO-Link y aplicaciones de señal general o CC, mientras que las versiones de código D están diseñadas principalmente para aplicaciones de Ethernet industrial. La codificación evita que se conecte accidentalmente el tipo de conector incorrecto.
¿Pueden los conectores M12 transportar energía y datos?
Sí, dependiendo de la configuración. Ciertas disposiciones de código A pueden combinar funciones de potencia y señal, mientras que las aplicaciones que requieren mayor potencia y comunicación de datos separada pueden usar diferentes códigos M12 para sus respectivos circuitos.
¿Cómo elijo el conector M12 correcto para mi máquina?
Comience con la interfaz del dispositivo e identifique la codificación requerida, el número de pines, el voltaje, la corriente, el protocolo de comunicación, el blindaje, el grado de protección, el tipo de cable y el método de terminación. Si el conector es un componente de repuesto, también se recomienda hacer coincidir el número de pieza original o el dibujo del equipo.
Conclusión
El conector industrial de la serie M12 proporciona una solución de conexión estandarizada y adaptable para sistemas de automatización modernos. Su gama de opciones de codificación, configuraciones de pines, clasificaciones eléctricas, opciones de blindaje y protección IP67 le permite admitir todo, desde sensores y dispositivos IO-Link hasta Ethernet industrial y aplicaciones de energía de mayor corriente. Para los OEM, integradores de sistemas y fabricantes de equipos industriales, seleccionar el conector de acuerdo con las especificaciones eléctricas y ambientales completas es esencial para un rendimiento confiable en el campo. Si necesita ayuda para seleccionar una configuración adecuada, un conjunto de cables personalizado o una solución de volumen para su aplicación,contáctanospara discutir sus requisitos con el equipo de ingeniería y producción de Reunión.
