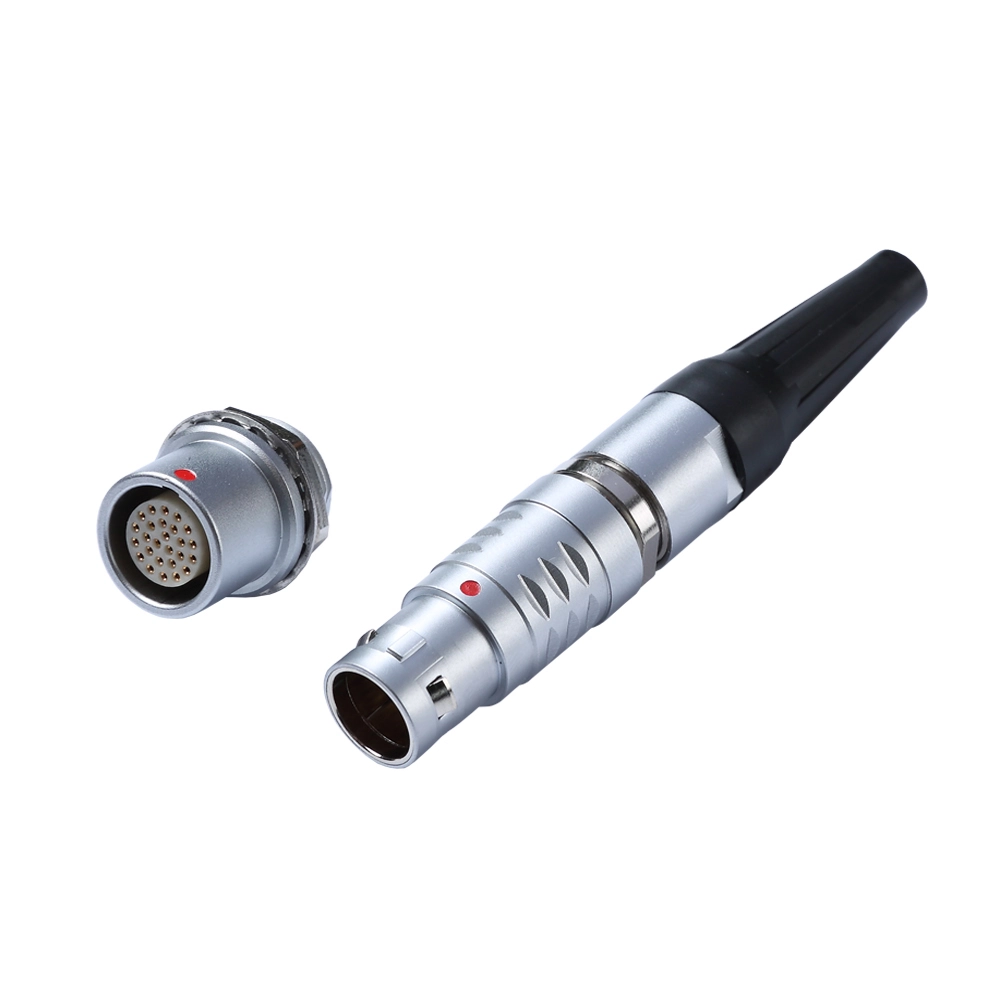

Reunióndesarrolla soluciones de conectores para aplicaciones que requieren conexiones eléctricas confiables, operación conveniente e integración compacta. ElConector push-pull de metal serie Bes un conector circular diseñado alrededor de un mecanismo de autobloqueo push-pull, que ayuda a los fabricantes de equipos a establecer conexiones seguras y al mismo tiempo simplifica el acoplamiento y la desconexión de rutina en aplicaciones industriales, de instrumentación, médicas y otras aplicaciones electrónicas.
Un conector push-pull de metal serie B combina una carcasa circular de metal con un mecanismo de bloqueo push-pull para admitir conexiones eléctricas rápidas y seguras. Dependiendo de la configuración seleccionada, esta familia de conectores puede acomodar múltiples disposiciones de contactos, diferentes estilos de montaje y opciones de terminación de PCB, soldadura o engarzado. Estas características hacen que valga la pena considerarlo para equipos que requieren conexiones repetidas, instalación que ahorre espacio y transmisión confiable de señal o energía. Este artículo explica cómo funciona el conector, sus principales ventajas de diseño, escenarios de aplicación, criterios de selección y consideraciones de calidad. También describe la información técnica que los compradores deben confirmar con Reunion antes de especificar un conector para un nuevo diseño o proyecto de reemplazo.
Un conector de vaivén metálico de la serie B es un conector eléctrico circular que utiliza un mecanismo de cierre automático de vaivén para conectar y desconectar componentes acoplados. A diferencia de los conectores roscados convencionales, que normalmente requieren un ajuste rotacional, un diseño push-pull permite a los usuarios establecer una conexión insertando el enchufe en su receptáculo compatible. El mecanismo de bloqueo se activa cuando el conector está acoplado correctamente y se libera mediante la acción de tracción designada.
La carcasa metálica proporciona una interfaz mecánica robusta y puede contribuir a la compatibilidad electromagnética cuando la estructura de blindaje del conector está correctamente integrada en el equipo. Dependiendo de la configuración, el conector puede admitir la transmisión de señales eléctricas, la entrega de energía o una combinación de requisitos de circuito.
La información del producto Serie B de Reunion cubre múltiples tamaños y configuraciones de conectores. Las opciones disponibles pueden incluir construcciones rectas o en ángulo, diferentes disposiciones de contactos y métodos de terminación alternativos. Los compradores deben consultar el dibujo y las especificaciones del producto correspondiente para verificar las características exactas de un modelo seleccionado.
Para obtener información detallada sobre el producto, visite la página del conector push-pull metálico de la serie B de Reunion.
El mecanismo push-pull está diseñado para simplificar las operaciones de conexión eléctrica sin sacrificar la seguridad de la interfaz de acoplamiento. Su funcionamiento se puede entender en tres etapas.
Este principio de funcionamiento es particularmente útil en equipos que requieren cambios frecuentes de conexión, acceso para mantenimiento u operación en espacios reducidos. Puede reducir el tiempo dedicado a la manipulación repetitiva del conector en comparación con los sistemas de conexión que requieren múltiples pasos de apriete.
Sin embargo, el mecanismo de bloqueo no debe considerarse un sustituto de una instalación correcta. La tensión del cable, la desalineación del conector, las piezas acopladas incompatibles y el manejo inadecuado aún pueden comprometer el rendimiento de la conexión. Los usuarios deben seguir las instrucciones del fabricante para el acoplamiento, la liberación y la gestión de cables.
El diseño de cierre automático permite un acoplamiento rápido y una liberación intencional. Es útil cuando los operadores necesitan conectar o desconectar circuitos eléctricos regularmente sin girar repetidamente una tuerca de acoplamiento.
La carcasa metálica proporciona una estructura de conector duradera y puede soportar la continuidad del blindaje en sistemas diseñados adecuadamente. La protección eficaz contra interferencias electromagnéticas depende de la conexión completa, incluido el contacto de la carcasa, el blindaje del cable, la conexión a tierra y la calidad de la instalación.
Los diferentes diseños de equipos requieren diferentes números de circuitos eléctricos. La familia Serie B incluye múltiples configuraciones de contactos, lo que permite a los ingenieros evaluar opciones según el recuento de señales, los requisitos de energía, el espacio disponible y la arquitectura de cableado. Se debe verificar el número exacto de contactos y sus clasificaciones eléctricas para el modelo seleccionado.
Según la configuración del producto, las opciones de terminación pueden incluir:
El estilo de contacto, el tamaño del conductor, las herramientas de ensamblaje y el espacio de instalación deben evaluarse juntos antes de especificar el conector.
Las funciones de codificación ayudan a guiar el conector hacia la orientación de acoplamiento correcta. Esto puede reducir el riesgo de una alineación incorrecta y mejorar la coherencia del ensamblaje, especialmente cuando el equipo contiene varios conectores similares.
El conector push-pull metálico de la serie B se puede considerar para equipos que se benefician de una interfaz circular compacta y un manejo de conexión conveniente. La idoneidad real depende de las clasificaciones eléctricas, mecánicas y ambientales del modelo seleccionado.
Para aplicaciones médicas, de seguridad crítica u otras aplicaciones reguladas, el conector debe cumplir con los requisitos del diseño completo del equipo. La descripción general del producto de un conector no establece de forma independiente el cumplimiento de cada estándar específico de la aplicación.
Elegir un conector basándose únicamente en la apariencia o el tamaño de la carcasa puede generar problemas de compatibilidad. Los ingenieros y los equipos de compras deben evaluar todos los requisitos eléctricos y mecánicos antes de realizar un pedido.
Identificar cuántos circuitos de potencia y señal necesita el equipo. Tenga en cuenta la arquitectura de cableado prevista y confirme si el inserto seleccionado admite la disposición de contactos requerida. No asuma que los conectores con dimensiones externas similares tienen diseños internos idénticos.
Verifique la corriente nominal y el voltaje de trabajo para conocer la configuración exacta del conector. Estos valores pueden variar según el diámetro del contacto, el número de contactos, el tamaño del conductor, la temperatura y las condiciones de funcionamiento. La calificación máxima de un modelo nunca debe aplicarse automáticamente a toda la serie.
Elija terminación de soldadura, engarce o PCB según el diseño del equipo y el proceso de fabricación. Confirme las herramientas requeridas, las especificaciones del cable, el diseño de la PCB y el espacio de ensamblaje disponible.
Verifique los números de pieza del enchufe y del receptáculo, las dimensiones de la carcasa, el corte del panel, la disposición de montaje y el rango de diámetro del cable. Para proyectos de reemplazo, compare los dibujos del conector existente y la disposición de los contactos en lugar de confiar únicamente en el nombre del producto.
Revise la temperatura de funcionamiento, la humedad, la vibración, los golpes mecánicos, la exposición a la corrosión y la protección de ingreso. Seleccione un nivel de protección apropiado para el entorno previsto y asegúrese de que la conexión ensamblada completa cumpla con el requisito.
La siguiente tabla resume los principales factores a considerar al evaluar un conector Serie B para un nuevo diseño de equipo.
| Factor de selección | Qué comprobar | Por qué es importante |
|---|---|---|
| Recuento de contactos | Número y disposición de contactos eléctricos. | Garantiza que el conector admita los circuitos necesarios. |
| Clasificaciones eléctricas | Corriente nominal, voltaje de trabajo y especificaciones de contacto. | Ayuda a prevenir sobrecargas eléctricas y condiciones de funcionamiento inadecuadas. |
| Tipo de terminación | Configuración de soldadura, engarce o PCB | Determina el método de cableado, las herramientas y los requisitos de ensamblaje. |
| Orientación del conector | Construcción recta o en ángulo, cuando esté disponible | Ayuda a acomodar el enrutamiento de cables y el espacio de instalación |
| Bloqueo y alineación | Piezas de acoplamiento compatibles y disposición de codificación | Reduce los riesgos de acoplamiento incorrecto y desconexión involuntaria |
| Protección ambiental | Clasificación IP, condiciones de temperatura, humedad, vibración y corrosión. | Admite un funcionamiento fiable en el entorno previsto |
| Requisitos de servicio | Frecuencia de apareamiento esperada y acceso a mantenimiento. | Ayuda a determinar si el conector se adapta al flujo de trabajo operativo |
Esta tabla es una lista de verificación de selección, no un sustituto de la hoja de datos oficial del producto. Confirme cada valor crítico con la documentación técnica actual para obtener el número de pieza exacto.
La instalación correcta ayuda a preservar el rendimiento del conector durante toda la vida útil del equipo. Incluso un conector bien diseñado puede fallar prematuramente si se ensambla incorrectamente o se expone a condiciones fuera de sus límites nominales.
Los métodos de limpieza y los lubricantes, si se permiten, deben seguir las instrucciones del fabricante. Los productos químicos no aprobados o las herramientas abrasivas pueden dañar el revestimiento de contacto, el aislamiento o los componentes de sellado.
Para proyectos OEM y pedidos de producción repetidos, la calidad del conector debe evaluarse mediante requisitos documentados en lugar de afirmaciones generales únicamente. Una evaluación estructurada puede ayudar a los equipos de compras a comparar proveedores y reducir los riesgos de integración.
Antes de aprobar un conector, considere los siguientes puntos:
La página de productos de la Serie B de Reunión proporciona un punto de partida para la evaluación de productos. Para decisiones de diseño críticas, los compradores deben obtener las especificaciones específicas del modelo actual y confirmar que la configuración propuesta cumple con sus requisitos.
Su principal ventaja es la combinación de operación de autobloqueo push-pull y una estructura de conector circular de metal. Este diseño puede simplificar el acoplamiento y la desconexión repetidos al mismo tiempo que admite conexiones seguras en equipos compatibles.
Según el modelo seleccionado, las opciones pueden incluir contactos de soldadura, engarzado y PCB. Los compradores deben confirmar el estilo de terminación disponible y los requisitos de ensamblaje para el número de pieza exacto.
Puede ser adecuado para equipos médicos y de diagnóstico compatibles cuando sus requisitos eléctricos, mecánicos, de limpieza y ambientales coincidan con la aplicación. El fabricante completo del dispositivo debe verificar todos los requisitos reglamentarios y de seguridad relevantes antes de su uso.
No. La protección ambiental varía según el diseño y la configuración del conector. Los compradores deben verificar la clasificación IP indicada y si se aplica al conjunto acoplado, al conector no acoplado u otra condición especificada. No asuma que una carcasa metálica por sí sola proporciona protección a prueba de agua.
Proporcione el número de contactos requerido, las clasificaciones eléctricas, los tipos de enchufes y receptáculos, el método de terminación, las dimensiones del cable, los requisitos de montaje, el entorno operativo y la cantidad estimada del pedido. Un número de pieza, un dibujo o una muestra existente también pueden ayudar al proveedor a evaluar la compatibilidad.
Un conector push-pull metálico de la serie B puede ser una opción práctica para equipos que requieren un manejo de conexión conveniente, cierre automático seguro y una interfaz eléctrica circular compacta. La configuración correcta depende del número de contactos, las clasificaciones de corriente y voltaje, el método de terminación, la compatibilidad mecánica y los requisitos ambientales. Al verificar las especificaciones detalladas y validar el conector dentro del equipo previsto, los ingenieros y los equipos de compras pueden tomar decisiones de abastecimiento con mayor confianza. Explore el conector push-pull metálico de la serie B de Reunión para revisar la información del producto disponible. Si está planeando un nuevo diseño, reemplazando un conector existente o buscando componentes para una producción en volumen,contáctanospara analizar sus requisitos técnicos, confirmar configuraciones compatibles y solicitar detalles del producto para su aplicación.
-
