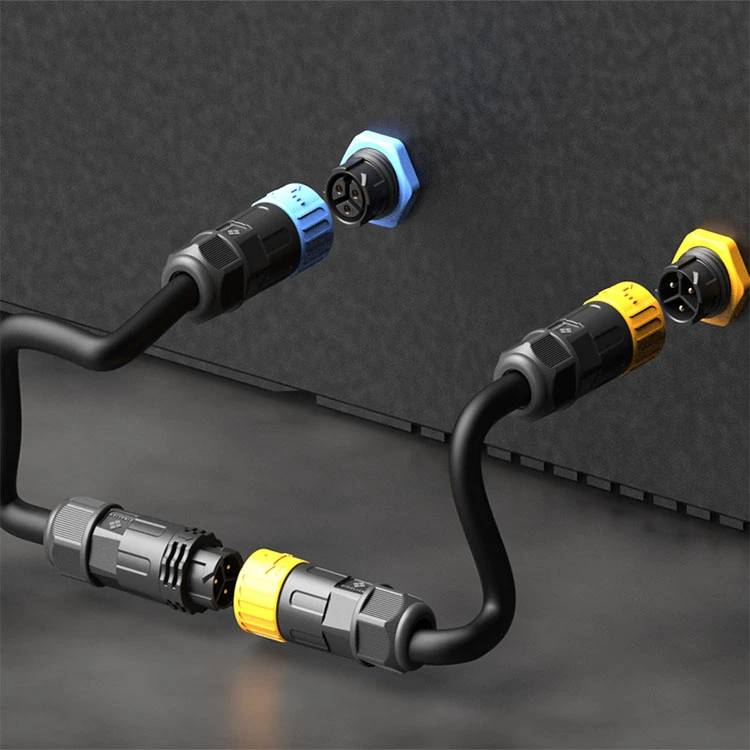

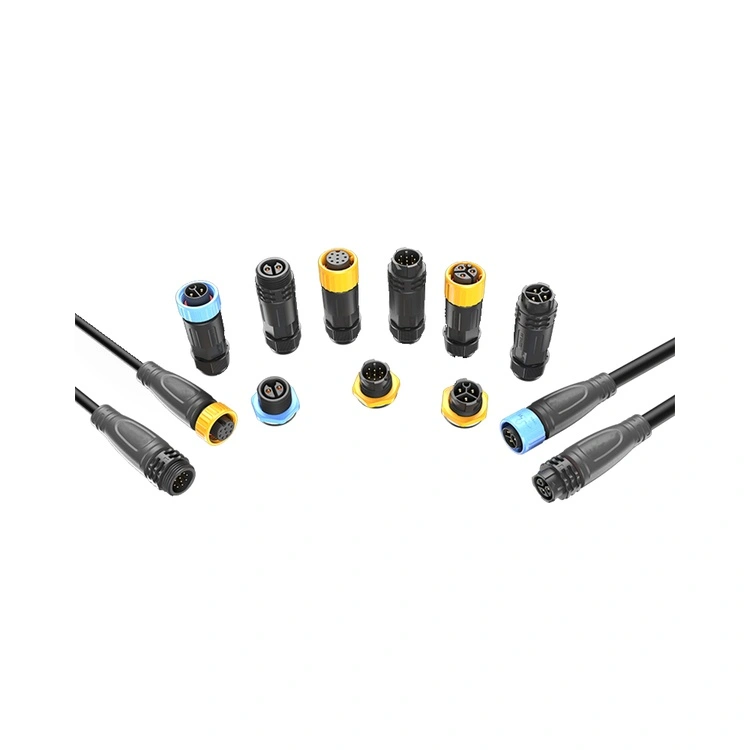

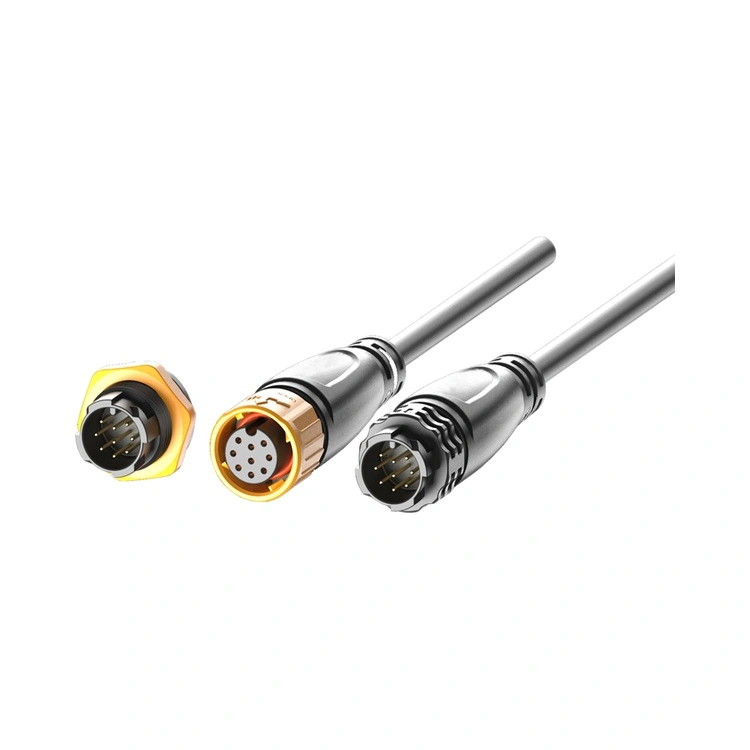

El conector impermeable de la serie M25 es la interconexión industrial de mayor capacidad de Reunion dentro de la familia de la serie M, diseñado para aplicaciones donde la entrega sustancial de energía debe coexistir con la protección ambiental. Este conector circular roscado combina una interfaz resistente de 25 mm con un sellado con clasificación IP67/IP68, lo que lo hace adecuado para equipos pesados, conexiones de motores, sistemas de distribución de energía, infraestructura de carga de vehículos eléctricos e instalaciones de energía renovable donde la humedad, el polvo y la vibración son desafíos constantes.

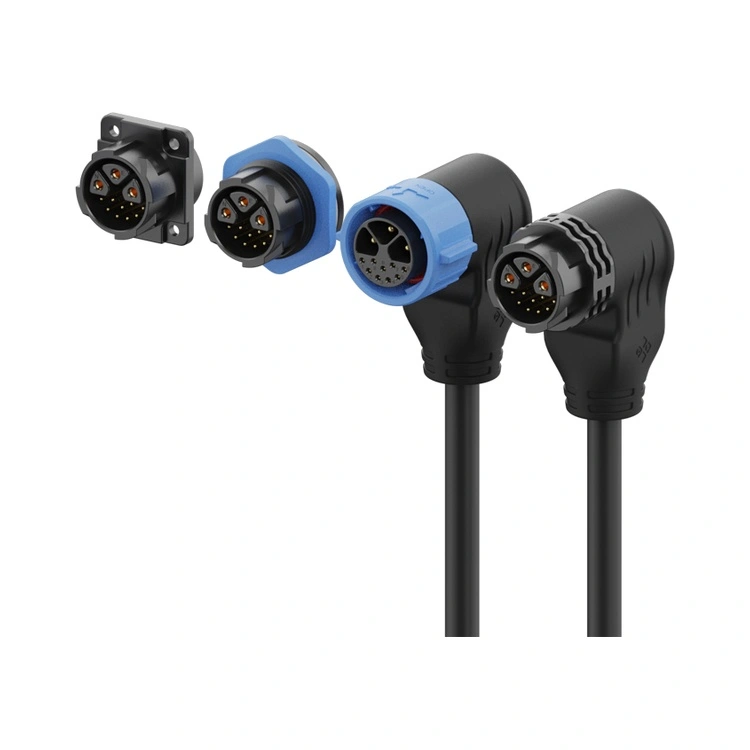

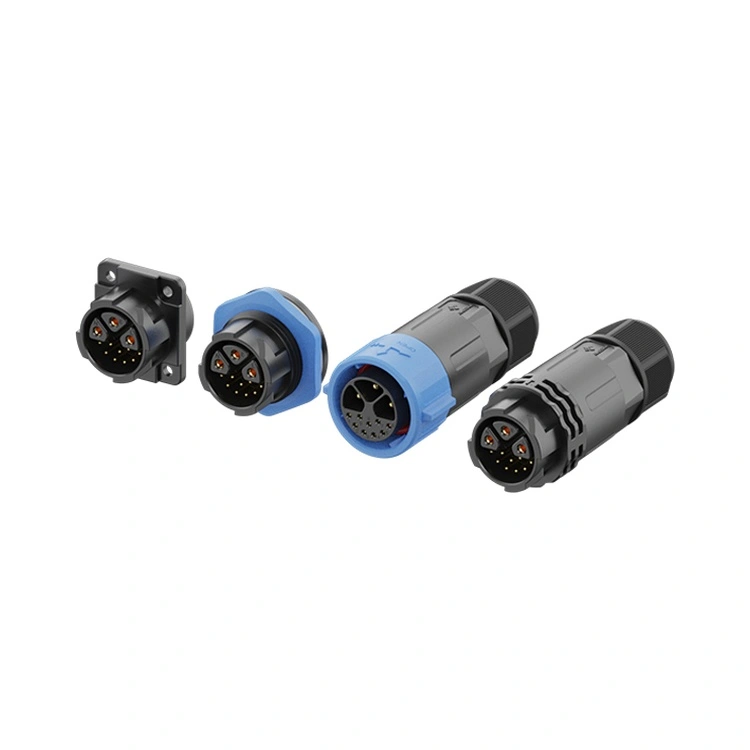

Disponible en configuraciones de 2 a 12 pines, incluidas variantes de señal de potencia híbrida de 5, 3+9 pines que combinan contactos de potencia de alta corriente con contactos de señal de bajo voltaje en una sola carcasa, la serie M25 admite una amplia gama de aplicaciones de alta potencia.
Los contactos se mecanizan a partir de latón con un baño de oro selectivo, lo que mantiene una resistencia de contacto baja y estable durante cientos de ciclos de acoplamiento. La corriente máxima que se puede admitir es de 30 A por contacto.

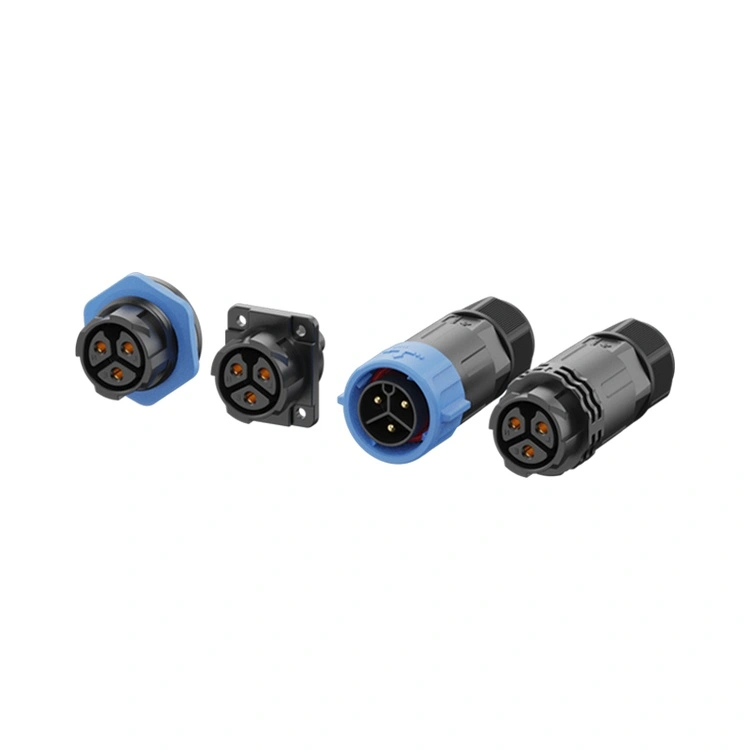

Reunion fabrica la serie M25 a través de un proceso integrado verticalmente, desde el mecanizado de precisión hasta el ensamblaje automatizado y pruebas 100% eléctricas. Disponible en versiones de montaje en panel y de montaje en cable con soldadura.
| Característica | Beneficio |
| Clasificaciones actuales de hasta 30 A. | Maneja las cargas de energía más altas de la serie M: adecuado para motores pesados, cargadores de vehículos eléctricos y distribución de energía industrial. |
| IP67 a prueba de agua | Resiste el polvo, la inmersión temporal y la inmersión prolongada: confiable para entornos al aire libre y de lavado. |
| Opciones híbridas de 3+2, 3+5, 3+9 pines | Combina clavijas de alimentación de alta corriente (hasta 20 A) con clavijas de señal de bajo voltaje en un conector: reduce la cantidad de cables y el espacio en el panel. |
| Mecanismo de bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al movimiento de maquinaria pesada y a los ciclos térmicos. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene el rendimiento en ambientes húmedos y exteriores. |
| Aislante termoplástico de alta temperatura | Funcionamiento de -40 °C a +105 °C: cubre condiciones extremas de temperatura industrial y exterior. |
| Carcasa totalmente de plástico | Materiales termoplásticos de alta temperatura: adecuados para entornos hostiles |
| Múltiples opciones de terminación | Soldar, soldar por inmersión: se adapta a diferentes métodos de ensamblaje. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 3+2 pines | 3+5 pines | 3+9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Calificación actual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sección de alambre | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura de funcionamiento:-40°C ~ +105°C
Clasificación de protección:IP65 / IP67 / IP68 (condición acoplada)
Material de la carcasa:Termoplástico de alta temperatura
Material de contacto:Latón chapado en oro
Resistencia de contacto:≤3mΩ
Ciclos de apareamiento:≥500
Clasificación de inflamabilidad:UL 94V-0
Todos los materiales cumplen con RoHS
| Aspecto | Serie Reunión M25 | Marcas europeas premium M25 | M25 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3-4 veces mayor | Más barato por adelantado |
| Calificación actual | Hasta 30A | Hasta 25 A típico | Variable, a menudo exagerada |
| Opciones híbridas | 3+2, 3+5,3+9 – estándar | Limitado | No ofrecido |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Chapado en oro | estándar | ≥0,2-0,4 µm | Delgado o ninguno |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12-15 días | 4-8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
La ventaja de la Reunión: Recibirá sellado IP67 documentado, configuraciones de señal de alimentación híbrida y clasificaciones de corriente de hasta 30 A, todo a un precio rentable, sin el costo superior de las marcas europeas.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M25 utilizado en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
| Consideración | M20 | M25 |
| Corriente máxima | 20A | 30A |
| Robustez mecánica | Estándar | Más robusto: carcasa más grande, paredes más gruesas |
| Capacidad de cables | Hasta 2,0 mm² | Hasta 4,0 mm² |
| Espacio del panel | Más compacto | Requiere un recorte más grande |
| Opciones híbridas | No | 3+2, 3+5,3+9 |
Elija el M25 cuando:
Necesita la máxima robustez mecánica para aplicaciones de servicio pesado.
Su aplicación implica cables más grandes o mayor tensión mecánica.
Necesita la carcasa más grande para un fácil manejo con guantes.
El espacio del panel permite un corte más grande de 25 mm.
Elija el M20 cuando el espacio del panel es limitado o la aplicación no requiere robustez mecánica adicional.
Sí, la serie M25 es ideal para infraestructuras de carga de vehículos eléctricos, en particular para:
Estaciones de carga de CA.
Cargadores embarcados (corrientes continuas moderadas).
Interfaces del sistema de gestión de baterías (alimentación + señal).
La clasificación de corriente de 30 A, el sellado IP67 y las configuraciones de señal de alimentación híbrida del M25 lo convierten en una opción práctica para muchas aplicaciones de carga de vehículos eléctricos. Para carga rápida de CC (100 A+), recomendamos conectores industriales más grandes diseñados específicamente para aplicaciones de CC de alta corriente.
Para lograr y mantener el sellado IP67, Reunión recomienda:
Torque de acoplamiento – Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par adicional de 1,2-1,5 Nm con una llave dinamométrica. No exceda los 1,8 Nm.
Inspección de junta tórica – Reemplace la junta tórica si ve deformaciones, grietas o endurecimiento.
Calendario de reemplazo – Para aplicaciones exigentes (lavado diario, exposición al aire libre), reemplace las juntas tóricas anualmente. Para entornos industriales estándar, cada 2-3 años.
Radio de curvatura del cable– Mantenga un diámetro mínimo de cable de 5× en la entrada del conector.
Orientación del cable– Para aplicaciones en exteriores/lavado, oriente la salida del cable hacia abajo para evitar que el líquido se acumule cerca de la interfaz del sello.
