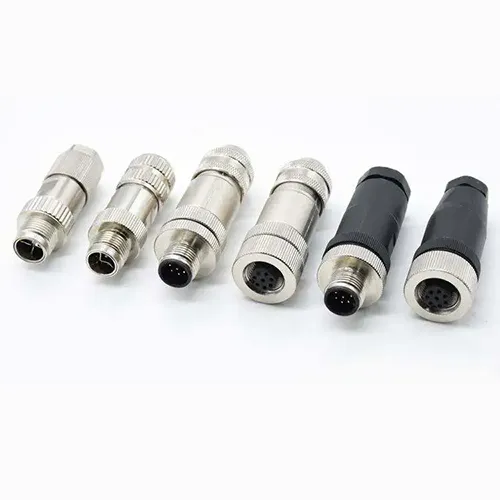

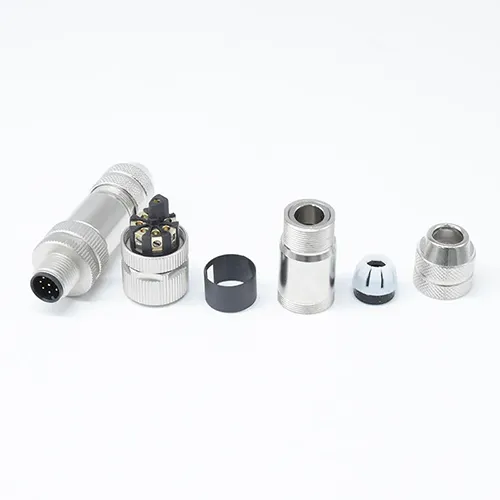

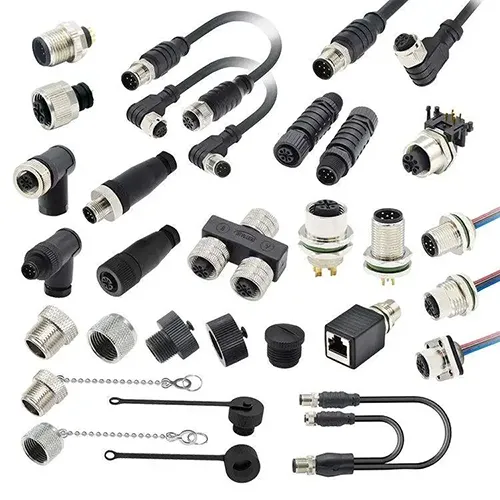

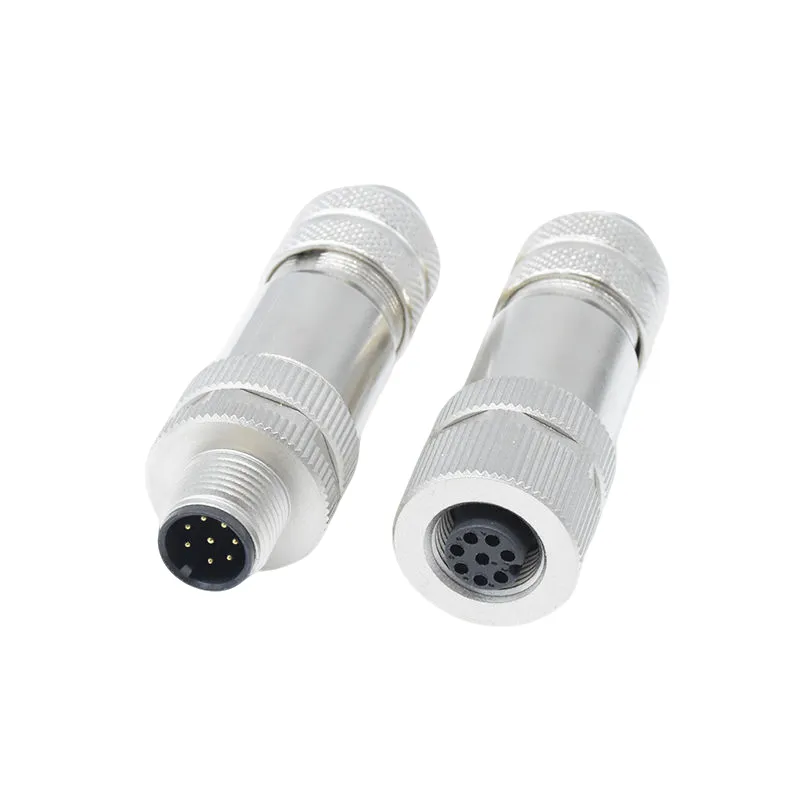

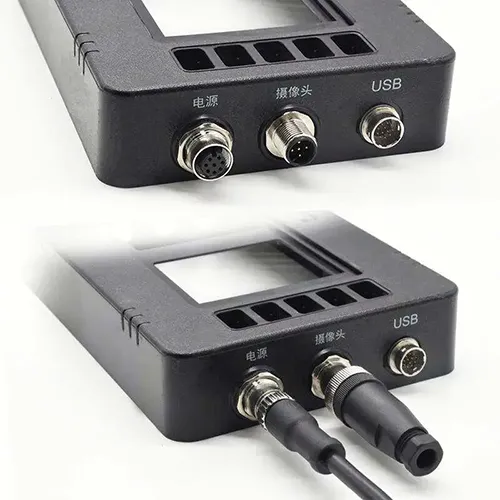

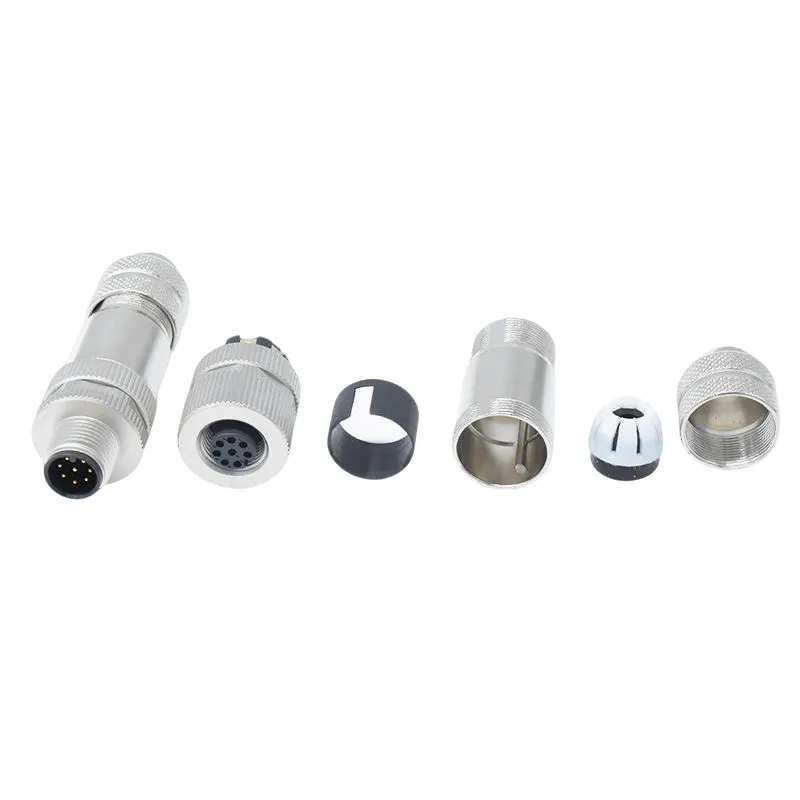

Conector de sensor industrial serie M12

El conector de sensor industrial de la serie M12 es la solución dedicada de Reunion para el ecosistema en expansión de sensores industriales: detectores de proximidad, células fotoeléctricas, transmisores de presión, sondas de temperatura yEnlace IOSensores inteligentes que forman la base de la automatización moderna. Certificado paraEN 61076‑2‑101, este conector circular roscado combina una interfaz resistente de 12 mm conClasificación IP67Sellado ambiental, lo que lo hace adecuado tanto para pisos interiores de fábricas como para ambientes exteriores hostiles o de lavado. La construcción totalmente metálica del conector proporciona durabilidad mecánica y blindaje EMI, mientras que el mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones, algo fundamental en maquinaria con componentes móviles. Disponible en configuraciones de 2 a 17 pines, conCodificado AComo estándar para aplicaciones de sensores, la serie M12 admite salidas de sensores NPN/PNP discretas, señales analógicas (4-20 mA, 0-10 V) y protocolos de comunicación digital, incluidos IO‑Link y AS‑Interface. Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de cientos de ciclos de apareamiento. Reunion fabrica la serie M12 a través de un proceso integrado verticalmente, controlando cada paso, desde el mecanizado de precisión y el moldeo por inyección hasta el ensamblaje automatizado y las pruebas 100% eléctricas. Disponible en versiones sin blindaje y blindado de 360°, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, soldadura por inmersión, engarzado o cable volante, la serie M12 se adapta a diversos diseños de carcasas de sensores y métodos de instalación. Para los ingenieros que diseñan redes de sensores para aplicaciones automotrices, de embalaje o de procesamiento de alimentos, este conector proporciona una interfaz confiable, estandarizada y rentable entre los elementos sensores y los sistemas de control.

Puntos de venta clave

Especificaciones técnicas (aplicaciones de sensores con codificación A)

Especificaciones generales

- Ciclos de apareamiento:≥100

- Temperatura de funcionamiento:-25°C ~ +85°C

- Clasificación de protección:IP67 (condición acoplada)

- Resistencia a la niebla salina:48 horas

- Material aislante:PA66

- Material de contacto:Latón con baño de oro

- Blindaje:Sin blindaje o blindado de 360°

- Estándar de diseño:EN 61076‑2‑101

Todos los materiales cumplen con RoHS. Cada conector de sensor M12 se somete a pruebas 100% eléctricas (continuidad, resistencia de aislamiento, resistencia dieléctrica) antes del envío.

Ventajas competitivas: por qué elegir el conector de sensor M12 de Reunion

La ventaja de Reunión: recibe calidad documentada, cumplimiento total de DIN, compatibilidad IO‑Link verificada y sellado IP67 comprobado a un precio rentable, sin el costo superior de las marcas europeas ni la incertidumbre de las alternativas sin marca.

Certificaciones y garantía de calidad

La producción de conectores de sensores M12 de Reunión opera bajo control estadístico de procesos (SPC). El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.

Proceso de personalización y fabricación

La capacidad de fabricación interna de Reunion permite a los OEM de sensores y a los integradores de sistemas adaptar el conector del sensor M12 a los requisitos específicos de sus dispositivos, desde la configuración de clavijas y el ensamblaje de cables hasta el blindaje y el etiquetado.

Opciones personalizables para aplicaciones de sensores

- Configuración de pines— Ocupe de 2 a 17 pines según sea necesario; Las posiciones no utilizadas se pueden dejar vacías.

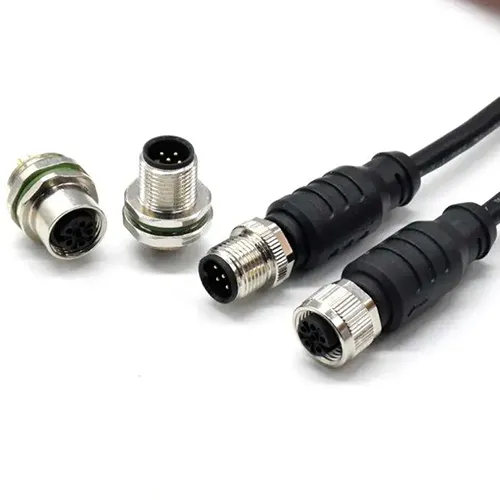

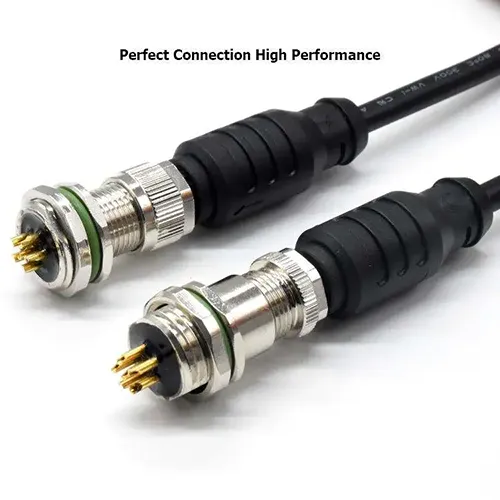

- Conjuntos de cables— Longitud personalizada (de 0,2 ma 20 m), PUR (resistente al aceite/químicos) o cubierta de PVC, de un solo extremo o de dos extremos, con o sin alivio de tensión sobremoldeado.

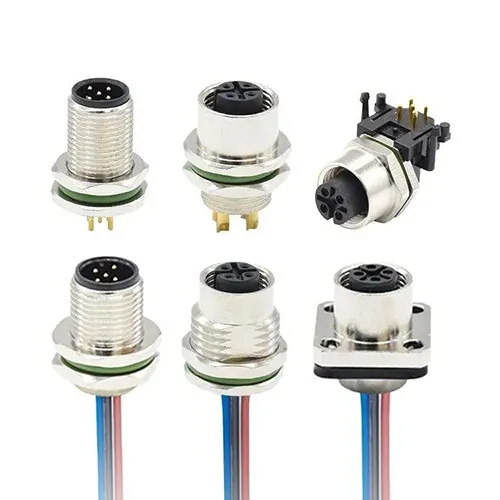

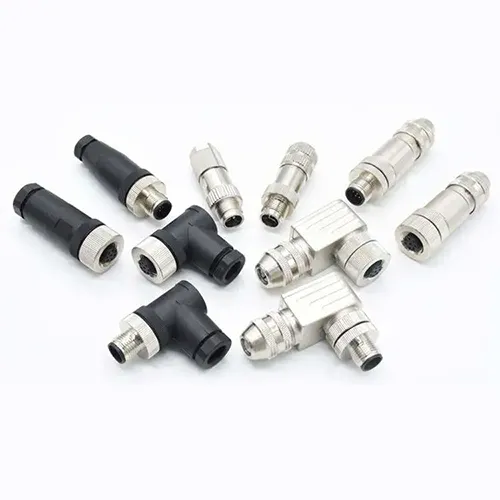

- Orientación del conector— Recta o en ángulo recto; Versiones de montaje en panel o de montaje en cable.

- Blindaje— Sin blindaje para sensores discretos estándar; Blindado de 360° para cables IO-Link, analógicos o largos.

- Específico de IO-Link— Configuración blindada de 4 pines con cable PUR; calificado para comunicación de 230,4 kbps.

- Estilo de terminación— Soldadura, soldadura por inmersión, engarzado o conductor volante para conectores de montaje en panel.

- Marcado de cables— Impresión personalizada o etiquetas termorretráctiles para identificación de sensores.

- Embalaje— Bolsas, carretes o cajas de cartón con etiquetas personalizadas antiestáticas para montaje automatizado.

Flujo del proceso de fabricación

- Mecanizado de precisión— Los tornos automáticos CNC producen carcasas y contactos metálicos con una tolerancia de ±0,02 mm.

- Revestimiento selectivo— El revestimiento de barril automatizado aplica oro sobre una capa inferior de níquel (≥0,3 µm).

- Moldeo por inyección— Aisladores PA66 moldeados con herramientas de cavidad de precisión.

- Procesamiento de cables— Corte, decapado y estañado automatizados; Extrusión interna de cables PUR/PVC.

- Terminación del escudo— Para versiones apantalladas, terminación trenzada y contactos de puesta a tierra instalados.

- Asamblea— Líneas semiautomáticas con fijación controlada por torque y colocación de contactos inspeccionada visualmente.

- Pruebas eléctricas— Verificación del 100% de continuidad, resistencia de aislamiento y resistencia dieléctrica.

- Muestreo ambiental— Muestreo por lotes para pruebas de IP67, niebla salina y ciclo térmico.

- Embalaje— Sellado al vacío antiestático con desecante; Embalaje de cartón de calidad de exportación.

Preguntas frecuentes (FAQ)

1. ¿Qué configuración de pines recomienda Reunion para las aplicaciones de sensores IO-Link y por qué?

Para los sensores IO-Link, Reunión recomienda elConfiguración con codificación A de 4 pines(pin 1: L+ alimentación, pin 3: L- tierra, pin 4: datos C/Q IO-Link, pin 2: segunda señal opcional o no utilizada). Esta es la interfaz IO-Link estándar de la industria según IEC 61131-9. Recomendamos específicamente:

- Versión blindada— Requerido para una comunicación confiable a 230,4 kbps, especialmente con cables de más de 10 m.

- Chapado en oro ≥0,3 µm— Mantiene una baja resistencia de contacto para señales digitales de alta velocidad.

- cable de poliuretano— Proporciona flexibilidad y resistencia a aceites y productos químicos para entornos industriales.

- Longitud del cable— Máximo 20 m para IO-Link a máxima velocidad; tiradas más largas pueden requerir repetidores.

2. ¿Puede el conector del sensor M12 manejar tanto energía como datos para sensores inteligentes, o necesito conectores separados?

Sí, el conector del sensor M12, con sus múltiples configuraciones de pines, puede manejar tanto energía como datos dentro de una sola conexión. Por ejemplo:

- 4 pines— Alimentación (L+, L-) y datos (C/Q) para IO-Link o sensores analógicos.

- 5 pines— Alimentación, más dos señales o una conexión de blindaje independiente.

- 8 pines— Alimentación, datos y señales auxiliares para sensores multifunción complejos.

- 12/17 pines— Configuraciones de alta densidad para sensores con múltiples salidas (por ejemplo, temperatura + presión + estado).

El conector M12 con codificación A admite alimentación (hasta 4 A) y datos simultáneamente, lo que elimina la necesidad de cables de señal y alimentación separados, lo que simplifica el cableado del sensor y reduce los costos de instalación. Para sensores de alta potencia (>4 A por pin), considere usar conectores M12 con codificación S (específicos de energía) para las líneas de alimentación y un conector con codificación A separado para las señales.

3. ¿Qué torque se debe aplicar a la tuerca de acoplamiento M12 y cómo se debe mantener el sello IP67 para aplicaciones de sensores expuestas a lavados?

Para lograr y mantener el sellado IP67 en entornos de lavado, Reunion recomienda:

- Torque de acoplamiento— Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,5-0,7 Nmutilizando una llave dinamométrica. No exceda los 0,8 Nm.

- Inspección de junta tórica— Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento. Las juntas tóricas están disponibles como piezas de repuesto en Reunión.

- Programa de reemplazo de juntas tóricas— Para aplicaciones de lavado diario, reemplace las juntas tóricas anualmente. Para instalaciones estándar de sensores en el piso de fábrica, el reemplazo cada 2 o 3 años suele ser suficiente.

- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector para evitar tensiones en el sello del cable.

- Orientación del cable— Para aplicaciones de lavado, oriente la salida del cable hacia abajo para evitar que se acumulen líquidos cerca de la interfaz del sello.

- Limpieza— Limpie el exterior del conector con un detergente suave y agua. Evite los limpiadores a presión dirigidos a la interfaz de acoplamiento.
