El conector de señal RJ45 de Reunion es una interconexión Ethernet industrial especialmente diseñada que une la interfaz RJ45 familiar con durabilidad en entornos hostiles. Diseñado para automatización de fábricas, visión artificial, vigilancia exterior, pantallas LED e iluminación LED, este conector ofrece confiabilidad10 Gbpstransmisión de datos a través de redes PROFINET, EtherNet/IP, EtherCAT y TCP/IP estándar.

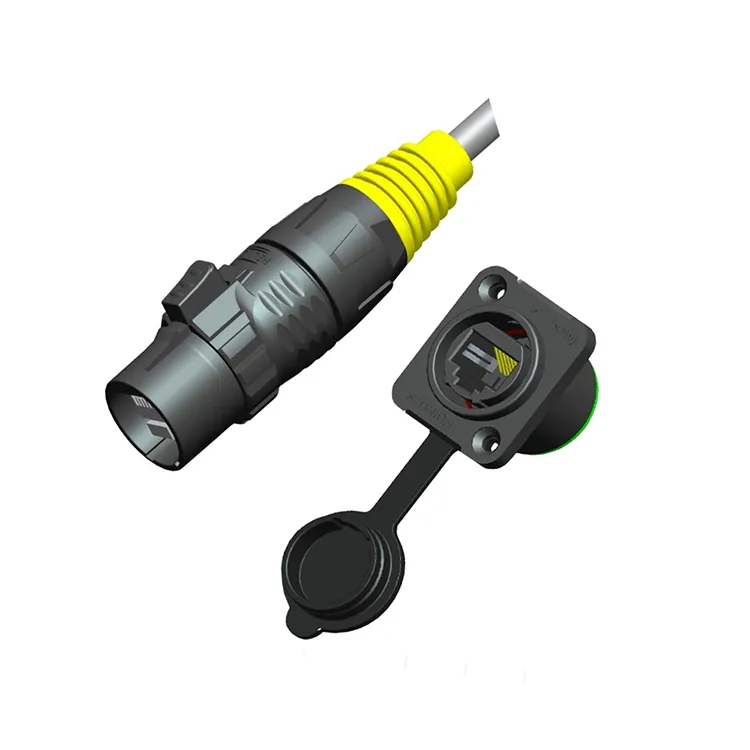

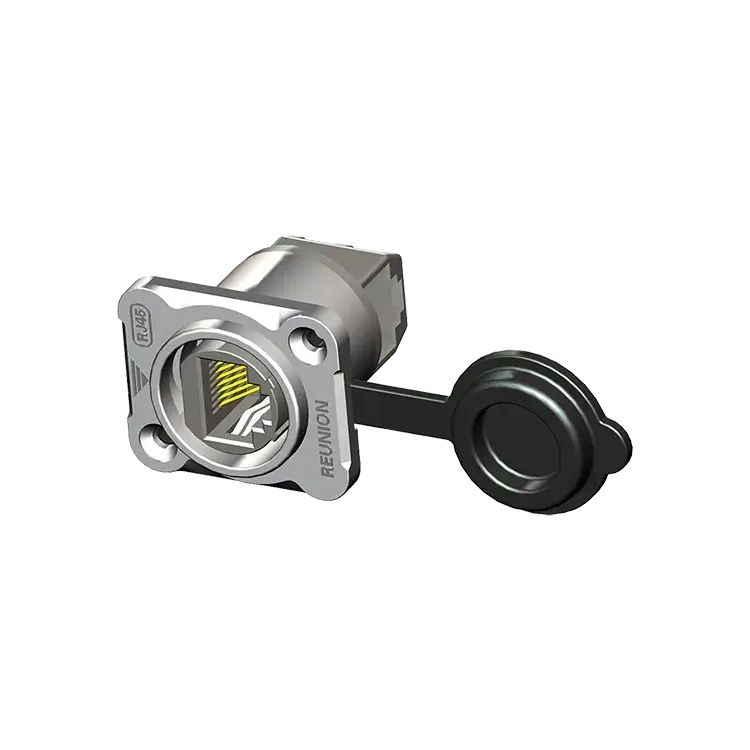

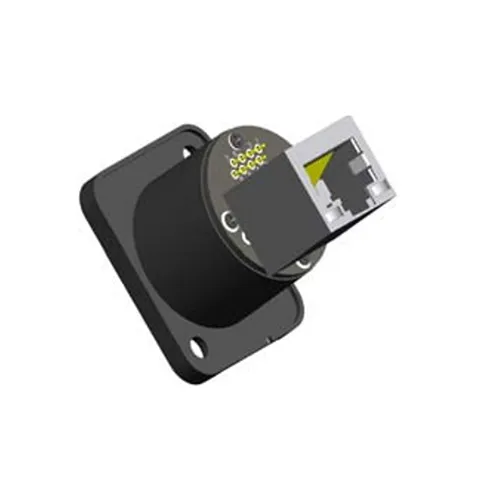

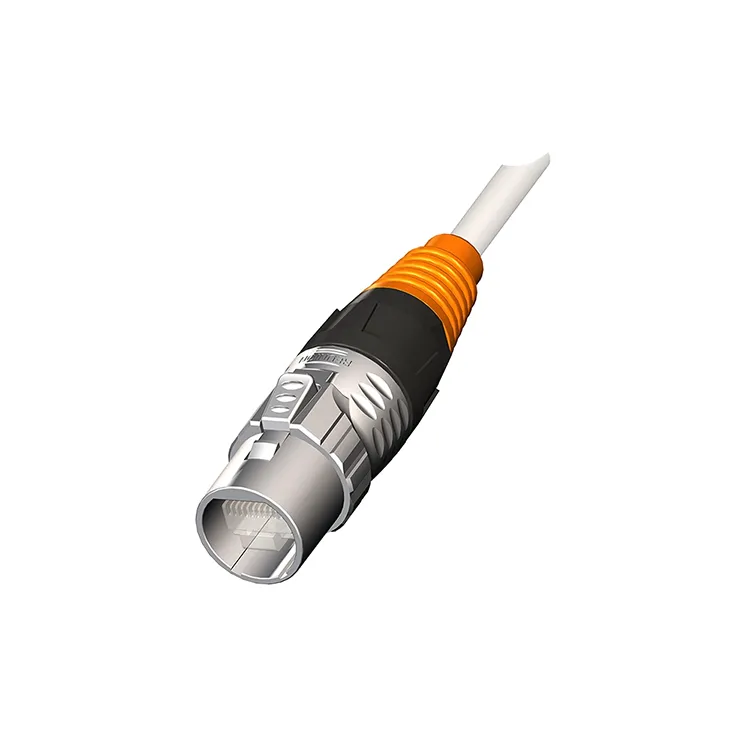

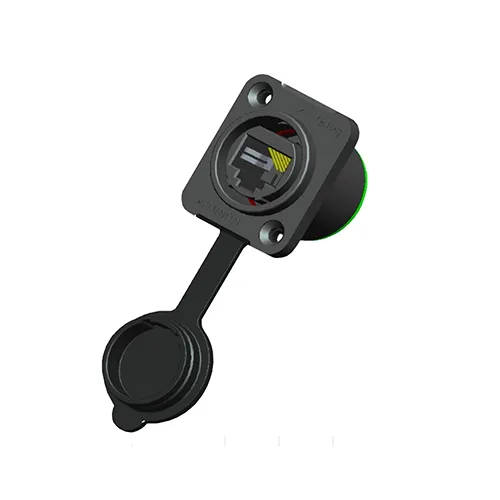

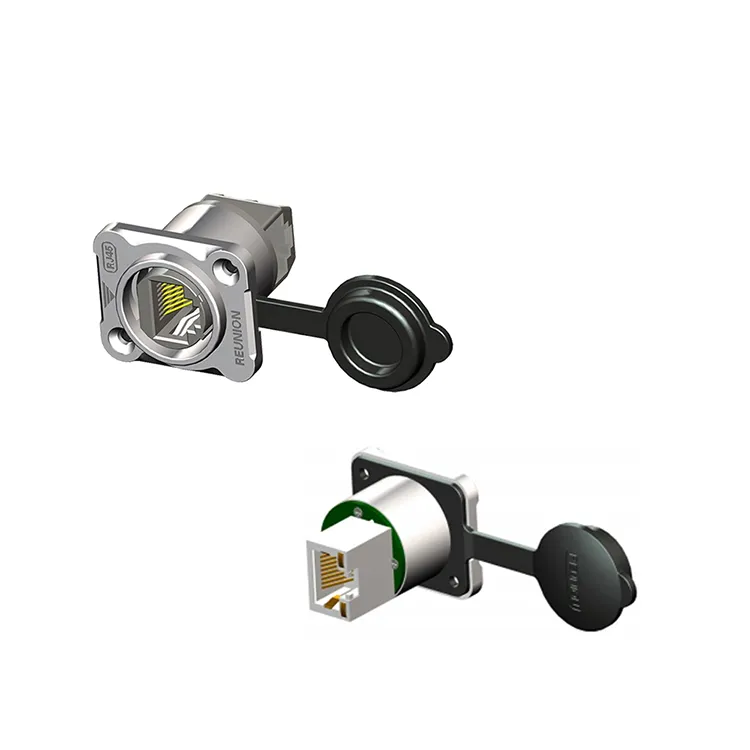

Cada unidad se somete a pruebas 100 % eléctricas antes del envío, una práctica que mantenemos en todas las configuraciones de montaje en cable, montaje en panel y montaje en PCB, con salidas de cable rectas o en ángulo recto para adaptarse a su diseño mecánico.
Para los ingenieros que especifican capas físicas de Ethernet en gabinetes de control, celdas robóticas o equipos montados en postes para exteriores, estoConector de señal RJ45elimina la brecha de confiabilidad entre las piezas de oficina y las marcas especializadas europeas caras.
| Parámetro | Conector de señal industrial RJ45 de reunión | Plástico comercial RJ45 |
| Alojamiento | Aleación de zinc, PA6 opcional | Policarbonato/ABS |
| Protección de ingreso | IP50 / IP67 (acoplado) | Ninguno (IP20 típico) |
| Ciclos de apareamiento | ≥2000 (verificado) | 200–500 |
| Temperatura de funcionamiento | -40°C a +85°C | 0°C a +60°C |
| Pérdida de inserción (100 m CAT6a) | ≤2,5 dB a 500 MHz (típico) | No especificado |
| Pérdida de retorno | ≥10 dB a 500 MHz | No garantizado |
| Especificación | Valor |
| Velocidad de datos | Hasta 10 Gbps (CAT6a / CAT7) |
| Impedancia característica | 100 Ω ± 5% (diferencial) |
| Clasificación actual | 1,5 A por contacto (continuo) |
| Clasificación de voltaje | 50 voltios |
| Resistencia de contacto (inicial) | ≤10 mΩ |
| Resistencia de aislamiento | ≥500 MΩ a 500 VCC |
| Ciclos de apareamiento (industriales) | ≥2000: verificado por un probador de durabilidad automatizado |
| Temperatura de funcionamiento | -40°C a +85°C (ambiente) |
| Protección (acoplada) | IP50 / IP67 (continuo, 1m por 24h) |
| Compatibilidad de cables | CAT5e / CAT6 / CAT6a / CAT7: trenzado o sólido (AWG 26–22) |
| Opciones de bloqueo | Sistema de bloqueo de giro rápido y cómodo |
| Salida de cables | Recto (180°) o en ángulo recto (90°) |
| Método de terminación | Copa de soldadura o IDC (instalación en campo): se proporciona guía de herramientas |
| Proceso de dar un título | Norma aplicable | Evidencia |
| Norma Norma ISO 9001:2015 | Gestión de Calidad | Trazabilidad total a través de ERP: registros de lotes conservados durante 10 años |
| ISO 14001:2015 | Ambiental | Verificado el tratamiento de aguas residuales en la línea de galvanoplastia |
| ISO 13485:2016 | Dispositivos médicos | Adecuado para enlaces Ethernet de diagnóstico y monitoreo de pacientes |
| RoHS / ALCANCE | Cumplimiento de sustancias | Informes de prueba de SGS (2025) |
| Aspecto | Reunión RJ45 Industrial | Marca europea premium | Plástico sin marca |
| Plazo de entrega (muestra) | 7 dias | 4 a 6 semanas | Existencias |
| Plazo de entrega (a granel) | 12 a 15 días | 6 a 8 semanas | 2-3 días |
| Personalización (color, longitud del cable, marcado) | MOQ bajo (100 piezas) | MOQ alto (500 piezas) | No ofrecido |
| Prueba 100% Hi-pot y DWV | Sí (cada unidad) | Sólo muestreo | Sólo muestreo |
Precios basados en el primer trimestre de 2026 FOB Shenzhen: descuentos por volumen disponibles a partir de 500 unidades.
R1: Nuestros datos de laboratorio interno (Agilent E5071C VNA) muestran una pérdida de inserción de ≤1,8 dB a 250 MHz para CAT6 y ≤2,5 dB a 500 MHz para CAT6a a más de 100 m, dentro de los límites de TIA. El conector en sí contribuye <0,1 dB por par acoplado.
R2: Garantía limitada de 2 años contra defectos de material y mano de obra, o 2000 ciclos de acoplamiento, lo que ocurra primero. Esto cubre tanto la carcasa metálica como la retención de fuerza del resorte de contacto.
