Resumen del artículo:Un conector confiable debe hacer más que establecer contacto eléctrico. También debe resistir vibraciones, estrés mecánico, acoplamientos repetidos, exposición ambiental e interferencias electromagnéticas sin dejar de ser fácil de operar. AConector metálico de vaivénCombina una carcasa metálica robusta con un mecanismo de bloqueo rápido de vaivén, lo que lo hace adecuado para equipos médicos, automatización industrial, robótica, instrumentos de prueba y otras aplicaciones exigentes. Esta guía explica cómo funciona el conector, qué factores afectan la selección y cómo evitar problemas de conexión comunes.
A Conector metálico de vaivénes un conector eléctrico circular diseñado para proporcionar un acoplamiento rápido y una retención segura sin requerir un proceso de acoplamiento roscado convencional. En lugar de girar una tuerca de acoplamiento varias vueltas, el operador normalmente empuja el enchufe dentro del receptáculo hasta que se engancha el mecanismo de bloqueo. Para desconectarlo, el operador activa el mecanismo de liberación y retira el conector.
Este principio de funcionamiento es particularmente útil cuando el equipo requiere conexiones y desconexiones frecuentes. En entornos de producción, operaciones de servicio, instrumentos portátiles, equipos médicos y sistemas de prueba, reducir el tiempo necesario para los cambios de cables puede mejorar tanto la comodidad como la productividad.
La carcasa metálica añade otra importante capa de protección. Dependiendo de la construcción seleccionada, las carcasas metálicas pueden proporcionar rigidez mecánica, protección para los contactos internos y una ruta conductora que puede soportar blindaje electromagnético. Esto hace que el conector sea útil en entornos donde un conector liviano de consumo puede no proporcionar suficiente protección mecánica o eléctrica.

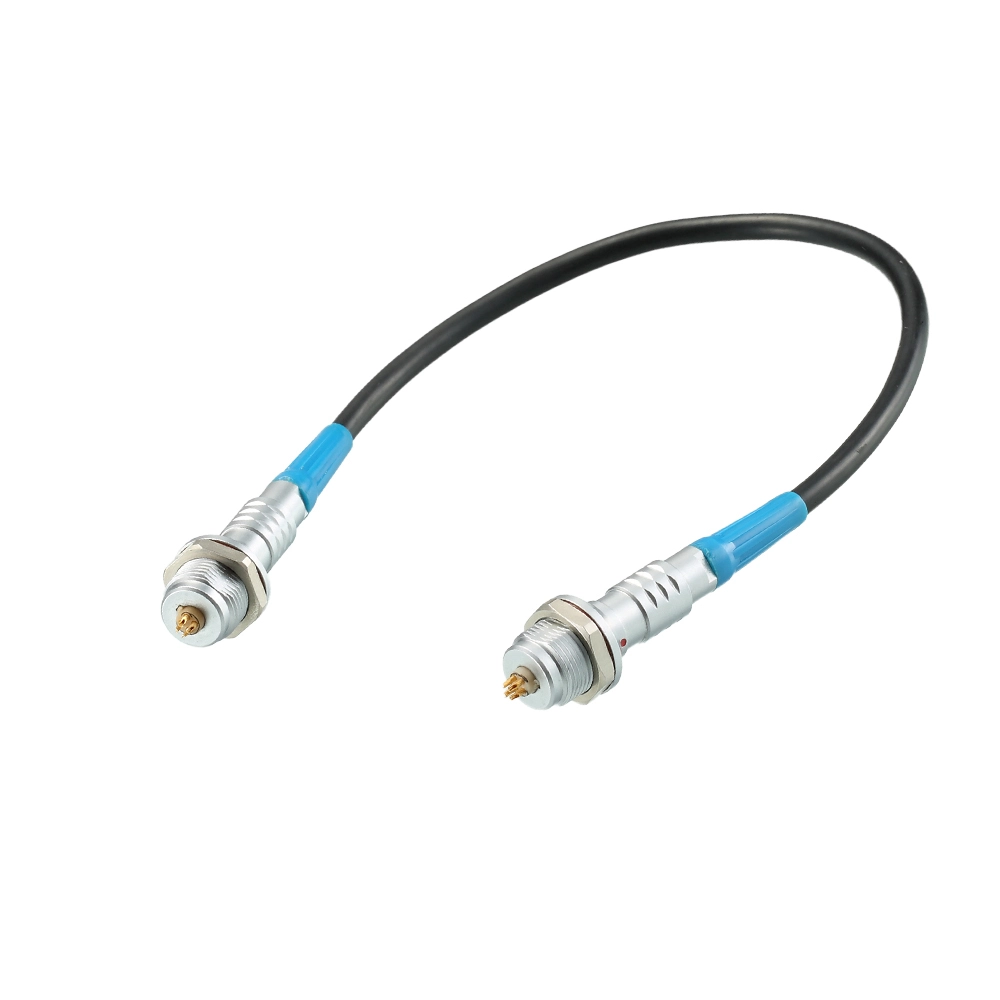

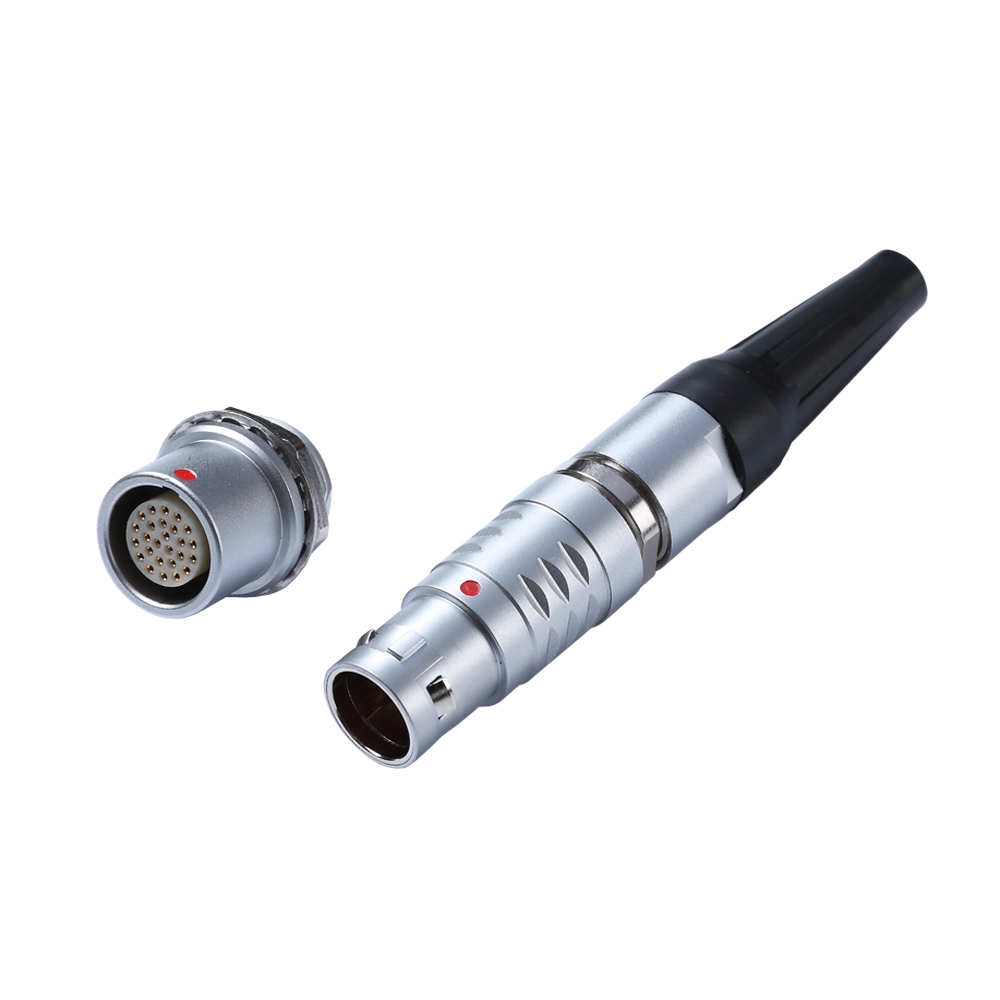

Shenzhen REUNION Electronic Co., Ltd.ha desarrollado soluciones de conectores circulares push-pull para aplicaciones de conexión exigentes, incluidas configuraciones de carcasas de metal y plástico. Su gama de conectores metálicos se puede adaptar a diferentes disposiciones de contactos, estructuras de equipos y requisitos de aplicación.
La secuencia operativa básica es simple, pero los detalles mecánicos son importantes para la confiabilidad a largo plazo.
La ventaja es especialmente clara en instalaciones con espacio limitado. Un conector roscado puede requerir suficiente espacio alrededor del cuerpo del conector para el movimiento de rotación. Un conector push-pull a menudo se puede operar con un movimiento axial sencillo, lo que simplifica el manejo del cable en equipos compactos.
Sin embargo, el apareamiento rápido no debe confundirse con el apareamiento descuidado. La alineación correcta, la configuración de contactos compatible, el alivio de tensión del cable adecuado y la protección ambiental adecuada siguen siendo esenciales.
La elección de un conector suele ser un compromiso entre resistencia mecánica, rendimiento eléctrico, comodidad de funcionamiento, resistencia medioambiental y coste. Los diseños metálicos push-pull pueden abordar varios de estos requisitos simultáneamente.
El mecanismo push-pull reduce la cantidad de pasos manuales necesarios para conectar el equipo. Esto es valioso cuando los operadores cambian cables con frecuencia, instalan módulos extraíbles o mueven instrumentos portátiles entre ubicaciones.
Un mecanismo de bloqueo automático diseñado adecuadamente ayuda a prevenir la desconexión accidental causada por vibración, movimiento del cable o contacto incidental. Esto es especialmente importante cuando la interrupción de una señal o de un circuito de alimentación podría detener una máquina o comprometer una medición en curso.
Las carcasas metálicas proporcionan una estructura protectora rígida alrededor de los componentes internos del conector. Las aleaciones de latón, acero inoxidable y aluminio se pueden seleccionar según el equilibrio requerido de resistencia, peso, resistencia a la corrosión, conductividad y tratamiento de superficie.
Los equipos electrónicos pueden verse afectados por interferencias electromagnéticas, particularmente cuando circuitos de señales sensibles operan cerca de motores, dispositivos de conmutación u otras fuentes de ruido eléctrico. Una carcasa de conector de metal conductor puede formar parte de una estrategia de blindaje a nivel de equipo cuando se integra adecuadamente con el blindaje del cable y la carcasa.
La acción de acoplamiento axial puede ser ventajosa cuando el acceso alrededor del conector está restringido. Esto hace que los diseños push-pull sean atractivos para instrumentación compacta, dispositivos médicos, robótica y sistemas portátiles.
La selección del material debe basarse en el entorno operativo real y no únicamente en la apariencia. Diferentes metales proporcionan diferentes características de rendimiento.
| Material de la carcasa | Fuerza típica | Consideraciones adecuadas |
|---|---|---|
| Latón | Buen rendimiento mecánico y conductividad. | Aplicaciones industriales y electrónicas generales. |
| Acero inoxidable | Alta resistencia a la corrosión | Entornos médicos, de procesamiento de alimentos, marinos y exigentes |
| Aleación de aluminio | Ligero con buena rigidez estructural. | Equipos portátiles y sistemas sensibles al peso. |
El tratamiento de la superficie también es importante. El revestimiento puede afectar la resistencia a la corrosión, las características de desgaste, la apariencia y la durabilidad del acoplamiento. El control dimensional después del acabado es importante porque la variación excesiva del recubrimiento puede influir en la fuerza de inserción, la retención y el ajuste general.
Los conectores metálicos push-pull son particularmente útiles cuando el equipo requiere una combinación de diseño compacto, retención segura y operación repetida.
El conector siempre debe seleccionarse de acuerdo con la especificación completa del sistema y no solo con el nombre de la aplicación. El voltaje, la corriente, el tipo de señal, las condiciones ambientales, el diámetro del cable, los ciclos de acoplamiento y el espacio de instalación pueden afectar la elección final.
Uno de los errores de compra más comunes es seleccionar un conector basándose únicamente en el número de pines o las dimensiones externas. Un proceso de selección confiable debe evaluar todo el entorno operativo.
| Factor de selección | Preguntas para hacer |
|---|---|
| Configuración de contacto | ¿Cuántos contactos se requieren? ¿Se utilizan para alimentación, señal o ambas? |
| Requisitos eléctricos | ¿Qué requisitos de voltaje, corriente, aislamiento e integridad de la señal se aplican? |
| Requisitos mecánicos | ¿El conector experimentará vibraciones, impactos, tirones de cables o acoplamientos repetidos? |
| Condiciones ambientales | ¿Encontrará polvo, humedad, productos químicos, cambios de temperatura o esterilización? |
| Espacio de instalación | ¿Hay suficiente espacio para un acoplamiento roscado convencional o es más práctico el funcionamiento push-pull? |
| Requisitos de cables | ¿Qué diámetro de cable, comportamiento de flexión, blindaje y protección contra tirones se necesitan? |
Por ejemplo, un conector utilizado dentro de un instrumento de laboratorio protegido puede tener requisitos muy diferentes a los de uno montado en maquinaria industrial expuesta a vibraciones y humedad. Definir estas condiciones antes de la compra reduce el riesgo de seleccionar una configuración inadecuada.
Un conector de alta calidad no puede compensar un diseño deficiente del sistema o una instalación incorrecta. Varias medidas prácticas pueden mejorar significativamente la confiabilidad.
Para aplicaciones de alta confiabilidad, también es útil definir criterios de aceptación antes de la producción en masa. De esta forma se pueden comprobar de forma consistente la continuidad eléctrica, la resistencia del aislamiento, el ajuste mecánico, la apariencia y el desempeño ambiental.
Ni el metal ni el plástico son universalmente mejores. La elección adecuada depende del entorno operativo y de las prioridades del equipo.
| Característica | Conector metálico de vaivén | Conector de vaivén de plástico |
|---|---|---|
| Rigidez mecánica | Generalmente más alto | Adecuado para requisitos de trabajo más ligero |
| Blindaje EMI | La carcasa conductora puede soportar blindaje. | Requiere otras disposiciones de protección |
| Peso | Generalmente más alto | Generalmente más bajo |
| Consideraciones de corrosión | Depende en gran medida del metal y del tratamiento de la superficie. | Generalmente resistente a muchos mecanismos de corrosión. |
| Ventaja típica | Potencial de resistencia y blindaje. | Bajo peso y rentabilidad |
Para equipos expuestos a estrés mecánico sustancial o ruido electromagnético, una carcasa metálica puede proporcionar una valiosa protección adicional. Para aplicaciones donde el peso y el costo son las consideraciones dominantes y el medio ambiente es menos exigente, el plástico puede ser más apropiado.
Los conectores estándar no siempre coinciden con los requisitos eléctricos y mecánicos de los equipos especializados. La personalización puede ayudar a los fabricantes a integrar el conector en una arquitectura de producto existente sin tener que rediseñar toda la interfaz.
Las áreas potenciales de personalización incluyen:
Shenzhen REUNION Electronic Co., Ltd.admite el desarrollo de conectores personalizados y requisitos de ensamblaje de cables. Esto puede resultar útil cuando un fabricante de equipos necesita un diseño de contacto, una configuración de cable, una interfaz mecánica o una combinación de conexiones de señal y alimentación en particular.
Un conjunto de cables completo también puede reducir la carga de trabajo asociada con la terminación en campo. En lugar de comprar conectores y cables por separado y completar el ensamblaje internamente, los fabricantes pueden especificar la longitud y la configuración del cable requeridas y recibir un ensamblaje preparado adecuado para la instalación.
La principal ventaja es la combinación de un rápido funcionamiento push-pull con una carcasa de conector robusta. Puede proporcionar un acoplamiento conveniente manteniendo al mismo tiempo una retención mecánica segura y, cuando esté correctamente diseñado e integrado, un blindaje electromagnético.
No automáticamente. La resistencia al agua depende del diseño específico del conector, la estructura de sellado, la entrada de cables, la interfaz del panel y las pruebas aplicables. Si el equipo se encuentra con agua, polvo o inmersión temporal, especifique el nivel de protección de ingreso requerido antes de seleccionar el conector.
Pueden ser adecuados para aplicaciones médicas cuando los materiales del conector, el revestimiento, el sistema de aislamiento, los componentes de sellado, el proceso de limpieza, las condiciones de esterilización y los requisitos aplicables del producto coinciden adecuadamente. Los fabricantes de equipos médicos deben proporcionar las condiciones de esterilización y limpieza previstas durante la selección del conector.
Dependiendo de la serie del conector y la configuración de los contactos, se puede diseñar un conector para requisitos de alimentación, señal o combinados. Se deben evaluar la corriente, el voltaje, el espaciado de los contactos, las características de aislamiento y las condiciones de la señal antes de elegir una configuración de contactos mixtos.
Los entornos industriales pueden contener motores, dispositivos de conmutación, variadores de frecuencia y otras fuentes de interferencias electromagnéticas. Una carcasa de conector metálica adecuada puede contribuir a la ruta de blindaje general, ayudando a proteger señales sensibles cuando todo el sistema de blindaje de cables y equipos está diseñado correctamente.
Considere el tendido de cables, el espacio libre para la instalación, el radio de curvatura, la disposición del equipo y el movimiento esperado de los cables. Una configuración recta puede ser adecuada para el enrutamiento directo de cables, mientras que una configuración en ángulo puede ayudar a redirigir el cable donde el espacio es limitado.
Proporcione el número de contactos, el voltaje y la corriente, el tipo de señal, la especificación del cable, las dimensiones del conector, el método de instalación, las condiciones ambientales, la frecuencia de acoplamiento, los requisitos de sellado y cualquier restricción mecánica o de codificación requeridos. Una información de aplicación más completa permite al fabricante recomendar una configuración más adecuada.
A Conector metálico de vaivénes más que una alternativa conveniente a un conector roscado. Su valor proviene de combinar un acoplamiento rápido, retención segura, construcción robusta, instalación compacta y potencial blindaje electromagnético en una solución de interconexión.
El mejor conector lo determina la aplicación y no solo la apariencia o el número de pines. Antes de la selección final se deben evaluar la tensión mecánica, la exposición ambiental, los requisitos eléctricos, la construcción del cable, el espacio de instalación, las necesidades de blindaje y las condiciones de servicio esperadas.
Para fabricantes de equipos que requieren configuraciones personalizadas,Shenzhen REUNION Electronic Co., Ltd.proporciona soluciones de conectores metálicos push-pull y servicios de ensamblaje de cables relacionados para aplicaciones industriales, médicas, robóticas y de prueba exigentes.
