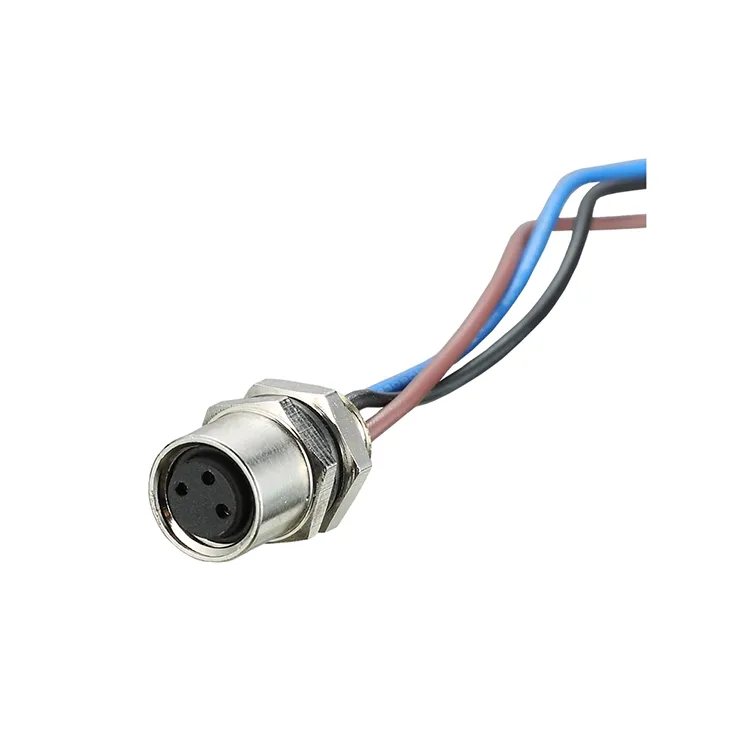

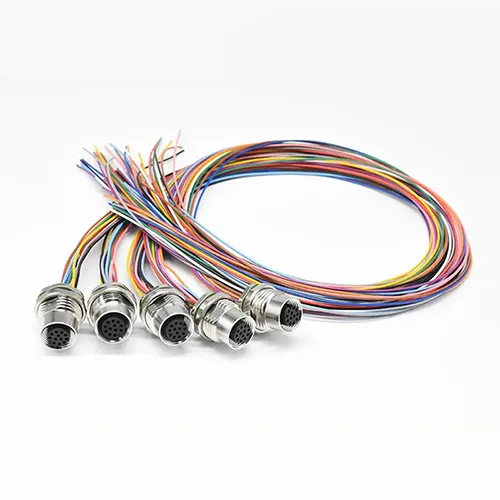

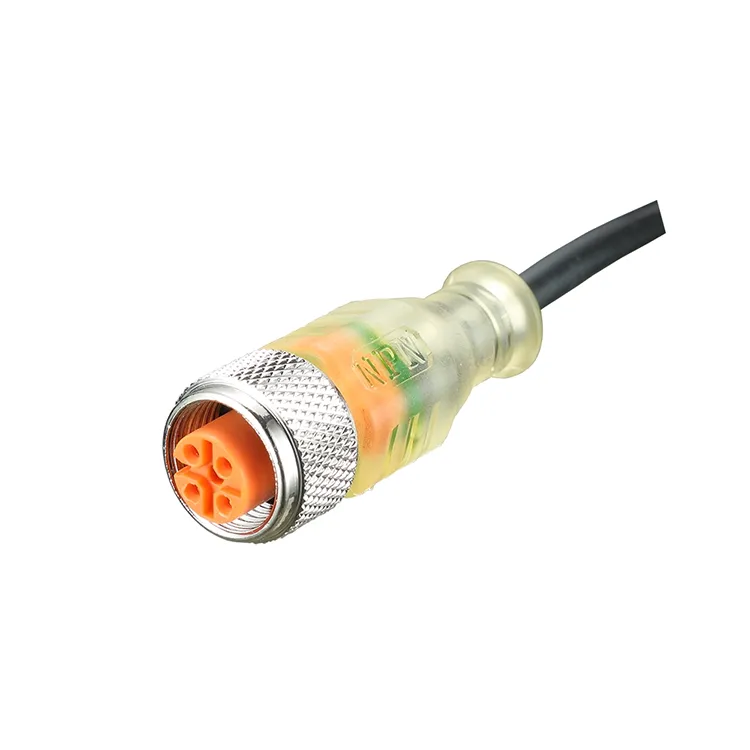

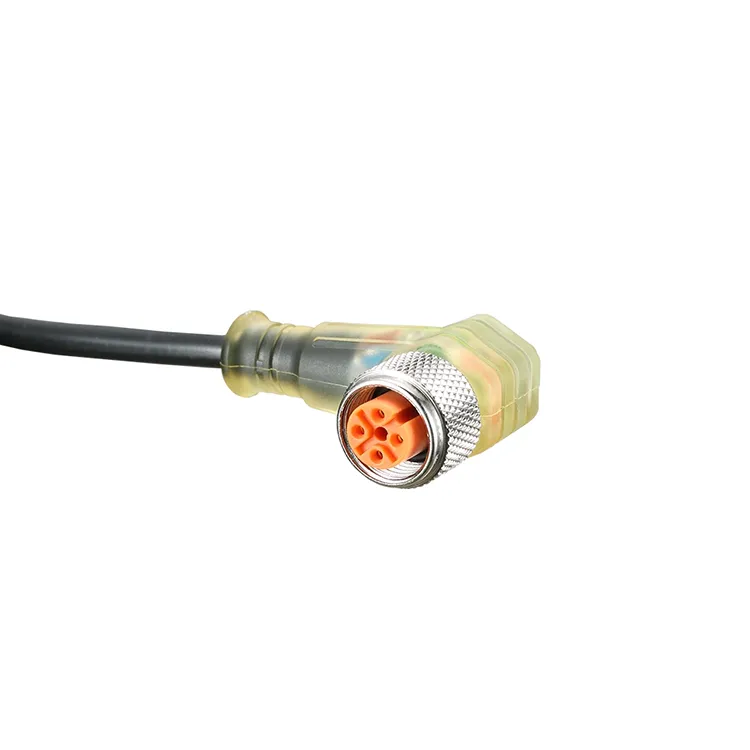

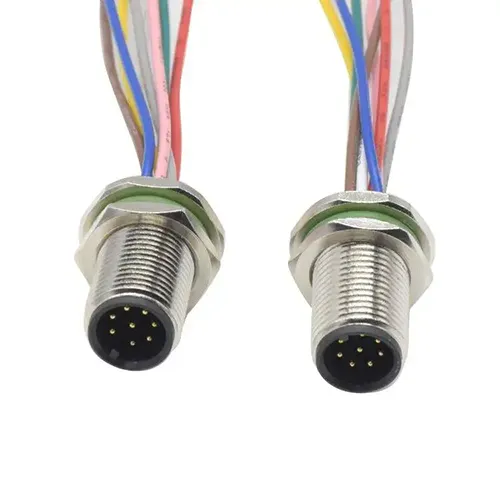

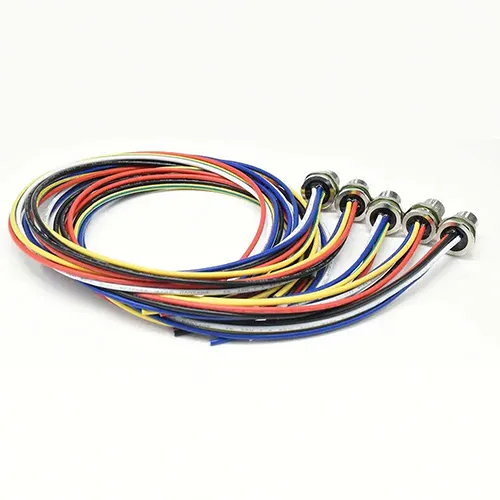

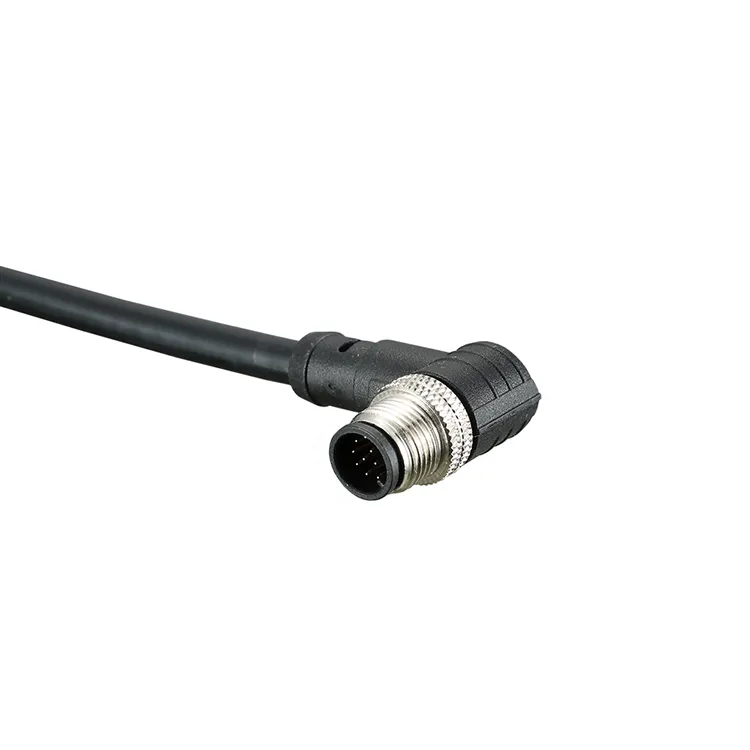

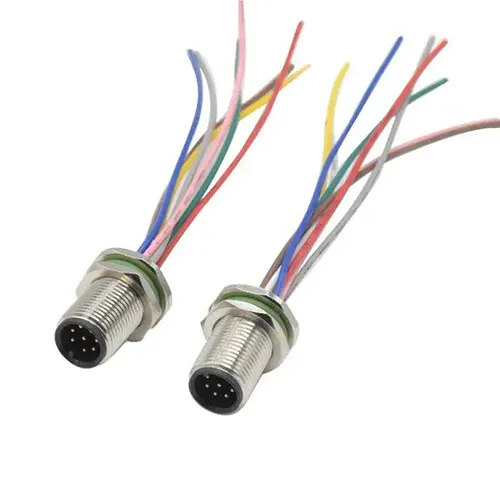

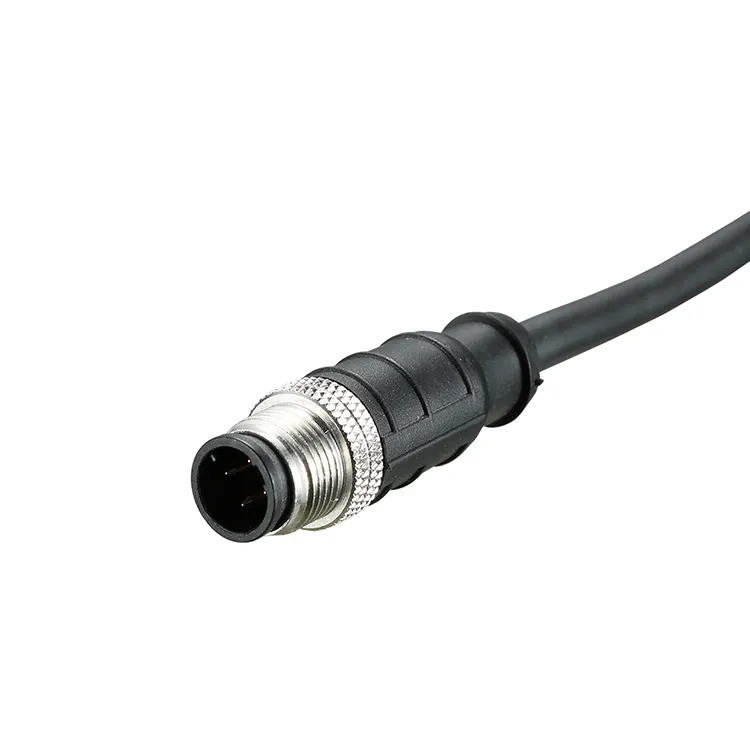

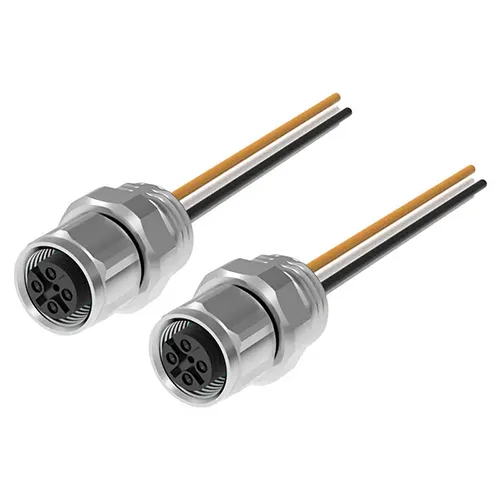

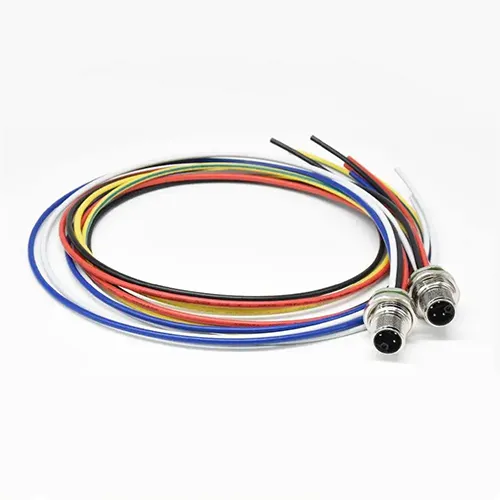

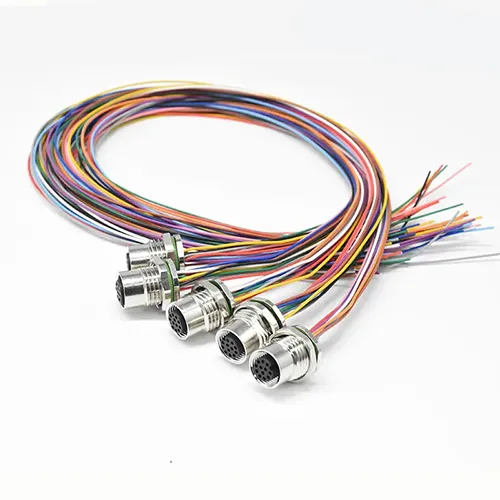

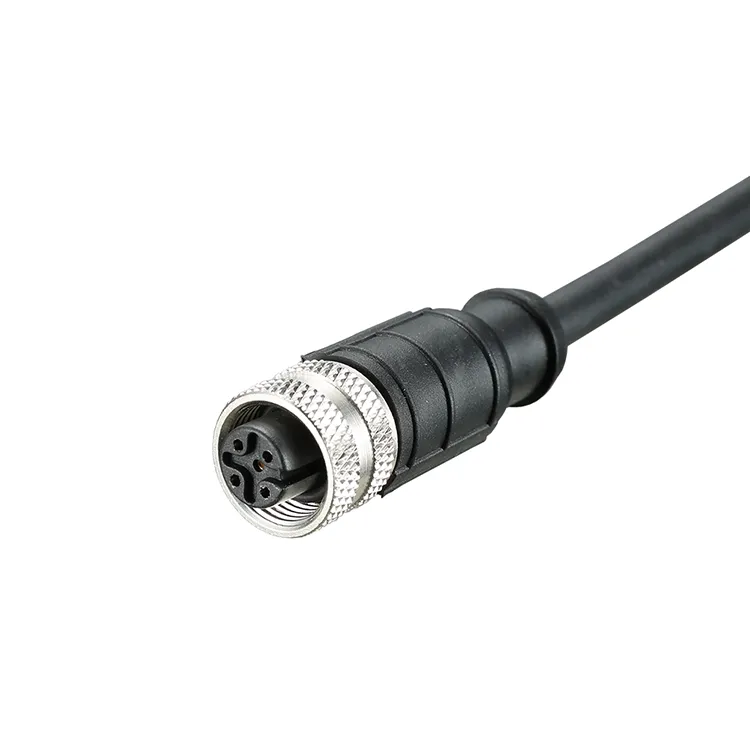

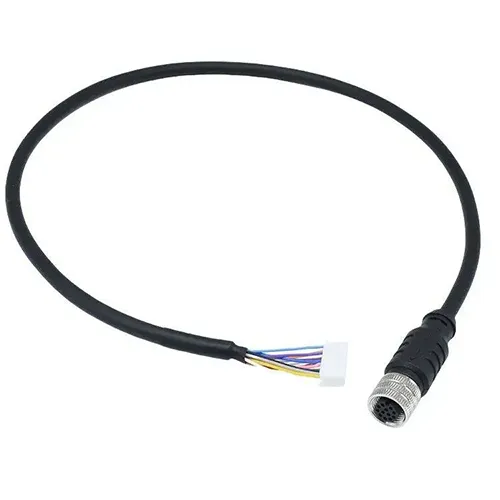

reuniónConector industrial resistente al agua serie M12la familia no es simplemente un componente; es unsolución de sellado diseñada por sistemaDiseñado específicamente para las realidades más duras de las fábricas: lavados diarios con mangueras a alta presión con detergentes cáusticos, humedad condensada en salas de refrigeración de alimentos y polvo abrasivo en suspensión en el aire en transportadores de minería.
Certificado paraEN 61076-2-101/109/111, esta plataforma circular roscada integra unarquitectura de sellado de doble barrera: una junta tórica de nitrilo precargada en la cara de acoplamiento, complementada con un prensaestopas de compresión que sella contra la mecha a lo largo del aislamiento del conductor. El resultado se verificaProtección IP67(inmersión de 1 m durante 30 minutos) validado no por hojas de datos teóricas del material, sino pormuestreo por lotes destructivo— seleccionamos al azar pares acoplados de cada lote de producción, los sumergimos en agua con temperatura controlada y realizamos pruebas de alta potencia posteriores a la inmersión para detectar microfugas por debajo de 1 µA.
La carcasa totalmente metálica de latón con niquelado no electrolítico proporciona>48 horas de resistencia a la niebla salina(ASTM B117) y blindaje EMI integral de 360° en variantes blindadas, lo que garantiza que los bucles analógicos de 4-20 mA y las señales Gigabit Ethernet (código X) permanezcan libres de ruido incluso junto a las unidades VFD. Con configuraciones de contacto que van desdeDesde sensores discretos de 2 polos hasta conjuntos multiseñales complejos de 17 polosy opciones de codificación que abarcan A (sensores/actuadores), B (PROFIBUS/DeviceNet), C/D/X (Ethernet 10/100/1000 Mbps) y S/L (alimentación de alta corriente 12A/16A), esta familia de conectores únicos reemplaza al menos cinco estilos de interconexión separados, lo que simplifica el inventario y reduce los riesgos de mal acoplamiento en líneas de ensamblaje ocupadas.
Fundamentalmente, cada contacto está mecanizado a partir delatón con baño selectivo de oro duro (≥0,3 µm)sobre una capa inferior de níquel, manteniendo la resistencia al contacto≤3mΩa través de más de 500 ciclos de apareamiento. Los datos de campo de instalaciones de talleres de carrocería de automóviles muestran que los conectores M12 de Reunion mantienen la integridad de la señal por debajo de 5 mΩ incluso después de 18 meses de exposición a salpicaduras de soldadura y niebla de refrigerante, una ventaja de rendimiento que verificamos mediante pruebas continuas del ciclo de vida en nuestro laboratorio interno acreditado.
Hemos organizado nuestra propuesta de valor en torno abeneficios observables y mensurablesque impactan directamente su tiempo medio entre fallas (MTBF) y el costo total de propiedad.
| Característica del mundo real | Beneficio probado en el campo (datos de experiencia) |
| IP67 con prueba de inmersión a nivel de lotes | No "reclamamos" IP67;pruébalopor lote. Durante nuestra simulación de lavado acelerado de 72 horas (detergente alcalino pH 9-11, agua a 60 °C, boquilla rociadora oscilante a 8 bar), se detectó cero ingreso de agua en 50 pares de M12 muestreados al azar. Para clientes que también utilizan el modelo más pequeñoConector industrial resistente al agua serie M8En cajas de sensores densas, ofrecemos el mismo protocolo de inmersión riguroso, lo que garantiza una integridad de sellado constante en toda la superficie de la máquina. |
| Rosca de torsión limitada con entrada anti-rosca cruzada | Los ingenieros de servicio de campo a menudo aprietan demasiado los M12, dañando las juntas tóricas. Nuestra tuerca de acoplamiento presenta unahilo de entrada en rampae indicador visual de par (la banda de color aparece a 0,6 Nm para el código A). En pruebas realizadas en una planta de embalaje alemana, el tiempo de instalación se redujo en un 22 % y la frecuencia de reemplazo de juntas tóricas se redujo en un 60 % en comparación con el proveedor anterior. |
| Cable PUR con resistencia a fluidos | Las chaquetas de PVC estándar se hinchan con los fluidos de corte. La chaqueta PUR opcional de Reunion resisteAceites minerales, refrigerantes sintéticos e isopropanol.(probado según IEC 60811-404). Un proveedor automotriz de nivel 1 del Medio Oeste de EE. UU. informó cero fallas por dilatación de cables durante 14 meses, mientras que sus conectores anteriores fallaron en 6 meses. Este mismo material PUR está disponible en nuestros modelos M12 yConector industrial resistente al agua serie M8conjuntos de cables, lo que permite la estandarización de materiales. |
| Contactos chapados en oro con durabilidad de 500 ciclos | Realizamos ciclos de conectores M12 de 4 pines con codificación A bajo vibración (5 g, 10-500 Hz) mientras monitoreamos la resistencia de contacto. Después de 1000 acoplamientos mecánicos, la resistencia se mantuvo por debajo de 4,5 mΩ, dentro de la especificación DeviceNet. Para estaciones de acoplamiento de alta frecuencia (por ejemplo, cambiadores de herramientas robóticos), recomendamos nuestros receptáculos de panel con terminales engarzados, que eliminan los huecos de soldadura que pueden crear puntos calientes. |
| Blindaje de 360° con terminación de cable de drenaje | Nuestras versiones blindadas de código D y código X incluyen un cable de drenaje integral que hacecontacto fiable con el suelo de 360°incluso cuando la cubierta del cable está pelada de manera desigual, un error común de instalación en el campo. Este diseño redujo los errores de paquetes Ethernet en un 37 % en el sistema de clasificación de transportadores de un cliente con 15 VFD muy cerca. |
Valores validados bajo temperatura ambiente de 25°C, excepto donde se indique lo contrario
| Parámetro | código A | código B | código C | código D | código X | código S | código L |
| Aplicación primaria | Sensores, IO-Link, discretos | PROFIBUS, DeviceNet | Alimentación CA (frenos de motor) | Ethernet 100 Mbps | Gigabit Ethernet (CAT6a) | Servoalimentación de CA (12A) | Distribución de energía CC (16A) |
| Número de pines | 2 – 17 | 4 – 5 | 3 – 6 | 4 | 8 | 2 – 4 | 4 (calibre grande) |
| Clasificación actual (por contacto) | 1.5 – 4A | 4A | 1.5 – 4A | 4A | 0,5 A (por par) | 12A | 16A |
| Clasificación de voltaje | 30-250V | 250V | 60 – 250V | 250V | 50V | 250 – 630V | 63V |
| Opción de blindaje | Opcional (lámina+trenza) | Blindado (estándar) | Opcional | Blindado (S/FTP) | Blindado (S/FTP) | Blindado | Blindado |
| Ciclos de apareamiento | ≥100 veces | ||||||
| Temperatura de funcionamiento | -25°C ~ +85°C | ||||||
| Protección (acoplada) | IP67 verificado mediante prueba de inmersión real de 1 m/30 min por lote | ||||||
| spray de sal | 48 horas | ||||||
| Base de contacto | Latón con revestimiento alegre. | ||||||
| Aislante | PA66 | ||||||
| Contacto máx. R | ≤3mΩ | ||||||
| RoHS / ALCANCE | Cumplimiento total de la última lista de candidatos SVHC | ||||||
La Reunión mantiene unasistema de calidad de cuatro pilaresque va más allá de las listas de verificación de certificados:
| Proceso de dar un título | Evidencia de solicitud y verificación |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M12 utilizado en equipos de diagnóstico o monitoreo. |
| RoHS / ALCANCE / Minerales en conflicto | Divulgación completa de fuentes materiales; CMRT (Plantilla de informes sobre minerales en conflicto) disponible por lote. |
| Artículo | Detalle |
| Estándar Embalaje | Bandejas antiestáticas con nidos de cavidades individuales (evita daños por contacto durante el transporte). Opciones de supersacos disponibles para aplicaciones no críticas. |
| Embalaje de carrete/cinta | Disponible para conectores de panel SMT y de orificio pasante:1.000 unidades/carretepara montaje automatizado pick-and-place. |
| Plazo de entrega de la muestra | 5-7 días(códigos A/D/X almacenados); mazos de cables personalizados:12-15 días. |
| Plazo de ejecución de producción | 18-22 díaspara pedidos estándar (≤5.000 unidades). |
| Términos de envío | EXW (Shenzhen), FCA, FOB (Yantian/Shekou), CIF, DDP: flexible según el transportista del comprador. |
| Garantía | 12 mesescontra defectos de fabricación (ampliado a 24 meses para contratos de stock en consignación). |
| Apoyo técnico | Respuesta de ingeniería las 24 horas(incluidos fines de semana) |
| Programas de inventario | VMI (inventario administrado por el proveedor) con stock en consignación en su almacén designado, disponible para contratos anuales que superen las 50 000 unidades. |
R: Esta es la pregunta número uno que recibimos de los gerentes de calidad. Aquí está nuestra respuesta transparente:
Inmersión por lotes, no pruebas de tipo ocasionales:Tiramos al azar5 parejas apareadasde cada lote de producción (mínimo 1 par por 500 unidades). Se sumergen en agua del grifo a1,0 m de profundidad durante 30 minutos, con el extremo del cable sellado. Después de la extracción, medimos inmediatamente la resistencia del aislamiento (>100 MΩ a 500 V CC) y realizamos la resistencia dieléctrica (1,5 kV CA durante 60 s).Si alguna muestra falla, todo el lote se pone en cuarentena y se vuelve a procesar.
Proporcionamos evidencia en video:Si lo solicita, enviamos por correo electrónico un breve videoclip de la prueba de inmersión de ese lote específico, para que su auditor pueda ver el tanque de agua real y las marcas de tiempo.
Este mismo protocolo se aplica a nuestraConector industrial resistente al agua serie M8— Entonces, ya sea que utilice M8 para sensores compactos o M12 para redes troncales de bus de campo, el estándar de validación de sellado es idéntico, lo que le brinda coherencia en toda su cartera de componentes.
R: Sí, con dos precauciones comprobadas en el campo:
El sellado es independiente de la codificación: todos los códigos utilizan la misma geometría de ranura de junta tórica y paso de rosca (M12x1), por lo que el rendimiento IP67 es uniforme. Sin embargo, recomendamos:
- Mantenga un espacio mínimo de 10 mmentre conectores S/L de alta corriente y conectores Ethernet X/D para reducir el acoplamiento térmico (los contactos de código S pueden elevarse 15 °C por encima de la temperatura ambiente a 12 A).
- Utilice cables blindados de código Xcon cables de drenaje conectados a tierra a la caja de conexiones: nuestras versiones blindadas incluyen una carcasa trasera de metal que hace un contacto continuo de 360°, evitando que la EMI de las líneas eléctricas dañe los marcos GigE.
