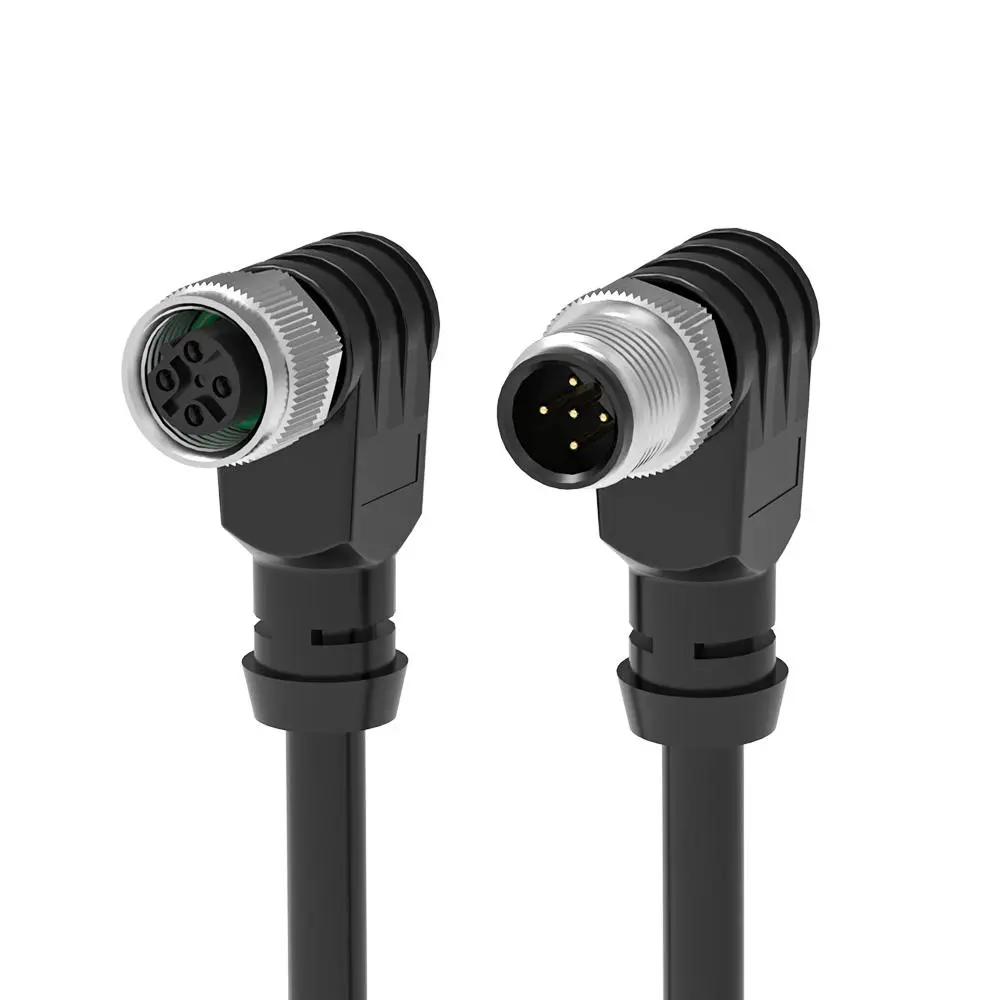

El conector impermeable de la serie M12 es la interconexión industrial insignia de Reunión, diseñada para satisfacer la más amplia gama de aplicaciones de automatización, desde sensores discretos hasta redes de bus de campo de alta velocidad. Certificado paraEN 61076-2-101/109/111, este conector circular roscado ofreceClasificación IP67Sellado contra el polvo y la inmersión temporal, lo que lo hace adecuado para entornos de lavado, instalaciones al aire libre y maquinaria con exposición a refrigerantes. La construcción totalmente metálica del conector proporciona durabilidad mecánica y blindaje EMI, mientras que el mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones, algo fundamental para equipos con componentes móviles.
Disponible en configuraciones de 2 a 17 pines en múltiples opciones de codificación(A, B, C, D, X, S, L, K, T, Y, M), la serie M12 admite prácticamente todos los protocolos industriales: señales de sensores discretos, salidas analógicas (4-20 mA, 0-10 V), redes de bus de campo (PROFIBUS, DeviceNet, CANopen) y Ethernet de alta velocidad (PROFINET, EtherNet/IP). Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de cientos de ciclos de apareamiento. Reunion fabrica la serie M12 a través de un proceso integrado verticalmente, desde mecanizado de precisión y moldeo por inyección hasta ensamblaje automatizado y pruebas 100% eléctricas. Disponible en versiones sin blindaje y blindado de 360°, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, soldadura por inmersión, engarzado o cable volante, la serie M12 se adapta a diversos diseños de equipos. Para los ingenieros que diseñan automatización de fábricas, control de procesos o sistemas de transporte, este conector proporciona una solución de interconexión confiable, estandarizada y rentable para los entornos industriales más exigentes.
| Característica | Beneficio |
| Múltiples opciones de codificación (A/B/C/D/X/S/L/K/T/Y/M) | Evita errores en instalaciones de protocolo mixto: códigos diferentes para sensores, alimentación, bus de campo y Ethernet. |
| Configuraciones de 2 a 17 pines | Admite todo, desde simples sensores de proximidad hasta complejos dispositivos multiseñal y conexiones de bus de campo. |
| Sellado ambiental IP67 | Hermético al polvo y protegido contra inmersión temporal: confiable en entornos de lavado, exteriores y de alta humedad. |
| Mecanismo de bloqueo roscado | El acoplamiento resistente a las vibraciones evita la interrupción de la señal debido al movimiento de la maquinaria, algo fundamental para la producción continua. |
| Contactos chapados en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: esenciales para señales analógicas de bajo nivel y digitales de alta velocidad. |
| Opciones blindadas y no blindadas | Blindaje de 360° para aplicaciones sensibles a EMI (analógica, Ethernet, bus de campo); sin blindaje para señales discretas estándar. |
| Cumple con DIN EN 61076‑2‑101/109/111 | Intercambiabilidad total con dispositivos y cables compatibles con M12 de los principales fabricantes. |
| Opción de cable PUR | La chaqueta resistente al aceite y a los productos químicos resiste la exposición a refrigerantes, fluidos de corte y productos químicos de lavado. |
| Parámetro | Codificado A | codificado B | codificado en C | codificado D | codificado X | Codificado S/L |
| Aplicación primaria | Sensores, actuadores | PROFIBUS, DeviceNet | alimentación de CA | Ethernet (100 Mbps) | Ethernet (Gigabit) | Alimentación de CA, servo de CA |
| Número de pines | 2-17 | 4-5 | 3-6 | 4 | 8 | 2-4 |
| Clasificación actual | 1,5-4A | 4A | 1,5-4A | 4A | 0.5A | 12-16A |
| Clasificación de voltaje | 30-250V | 250V | 60-250V | 250V | 50V | 250-630V |
| Ciclos de apareamiento | ≥100 veces | |||||
| Rango de temperatura | -25°C ~ +85°C | |||||
| Clasificación de protección | IP67 (acoplado) | |||||
| Resistencia a la niebla salina | 48 horas | |||||
| Blindaje | Sin blindaje o blindado de 360° (código D, código X blindado como estándar) | |||||
Todos los materiales cumplen con RoHS. Cada conector M12 se somete a pruebas 100% eléctricas (continuidad, resistencia de aislamiento, resistencia dieléctrica) antes del envío. El sellado IP67 se verifica mediante una muestra por lote mediante pruebas de inmersión reales.
El conector impermeable de la serie M12 se implementa en prácticamente todos los sectores industriales y sirve como interconexión estándar para sensores, redes de bus de campo y distribución de energía.
- Redes de sensores— Sensores de proximidad, fotoeléctricos, inductivos y de temperatura (código A).
- Bus de campo y Ethernet industrial— PROFIBUS (código B), DeviceNet, CANopen, PROFINET (código D), EtherNet/IP (código X).
- Distribución de energía— Alimentación CA y CC para motores, actuadores e iluminación (código C, código S/L).
- Robótica— Conexiones de servoaccionamiento, herramientas de extremo de brazo y sistemas de seguridad.
- Fabricación de automóviles— Sensores para talleres de pintura, monitoreo de líneas de ensamblaje y controladores de celdas de soldadura.
- Procesamiento de alimentos y bebidas— Sensores y actuadores resistentes al lavado en líneas de embotellado y embalaje.
- Energía Renovable— Sistemas de seguimiento solar, sensores de turbinas eólicas y monitoreo de almacenamiento de baterías.
- Transporte— Material rodante ferroviario, equipos de señalización y vigilancia de infraestructuras.
Un fabricante alemán estaba actualizando su línea de montaje de carrocería a la comunicación PROFINET, lo que necesitaba conectores M12 con codificación D para la red troncal y conectores con codificación A para las redes de sensores. Reunion suministró conectores M12 con codificación D con configuraciones blindadas de 4 pines y conectores con codificación A con configuraciones no blindadas de 8 pines.Se instalaron más de 4000 conectores.en 12 estaciones de montaje. Después de 24 meses de operación, el cliente informóun tiempo de actividad de la red del 99,99%, con cero fallas de comunicación relacionadas con el conector. El equipo de mantenimiento observó que el robusto blindaje de los conectores con codificación D protegía eficazmente la comunicación PROFINET contra el ruido de soldadura y VFD.
| Aspecto | Serie Reunión M12 | Marcas europeas premium M12 | M12 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3‑4 veces mayor | Más barato por adelantado |
| Chapado en oro | Estándar | ≥0,2‑0,4 µm | Delgado o ninguno |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Opciones de codificación | A/B/C/D/X/S/L/K/T/Y/M: todos estándar | Generalmente solo A, B, C, D | Códigos limitados |
| Configuraciones de pines | 2‑17 - integral | 4‑12 típico | Variable, a menudo incompleta |
| Conjunto de cables | Opciones de PUR/PVC controladas internamente | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12‑15 días | 4‑8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas para ensamblajes personalizados) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción verificada de desechos y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M12 utilizado en equipos de diagnóstico o monitoreo. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción M12 de Reunión funciona bajo control estadístico de procesos (SPC). El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
La codificación M12 evita que los conectores utilizados para diferentes tipos de señal y niveles de potencia no coincidan. Aquí tienes una guía práctica:
| Código | Aplicación primaria | Recuento típico de pines | Característica clave |
| código A | Sensores, actuadores, IO-Link, alimentación CC | 2-17 | Más común, de uso general |
| código B | PROFIBUS, DeviceNet, CANopen | 4-5 | Comunicación por bus de campo |
| código C | Alimentación CA (industrial) | 3-6 | Mayor voltaje/potencia |
| código D | Ethernet industrial (100 Mbps) | 4 | PROFINET, Ethernet/IP |
| código X | GigabitEthernet | 8 | CAT6a, compatible con 10 Gbps |
| código S | Alimentación CA (servomotores, alta corriente) | 2-4 | Clasificación de corriente 12A+ |
| código L | Alimentación CC (alta corriente) | 4 | Clasificación actual de 16 A. |
| código T | DeviceNet (alternativa) | 4 | Menos común |
| Código K/Y/M | Aplicaciones especializadas | Variado | Consultar fabricante |
Seleccione el código que coincida con la interfaz y el protocolo de acoplamiento de su dispositivo. Si no está seguro, envíenos el número de pieza de su dispositivo o la especificación del conector; el equipo de ingeniería de Reunion puede identificar la opción de codificación correcta.

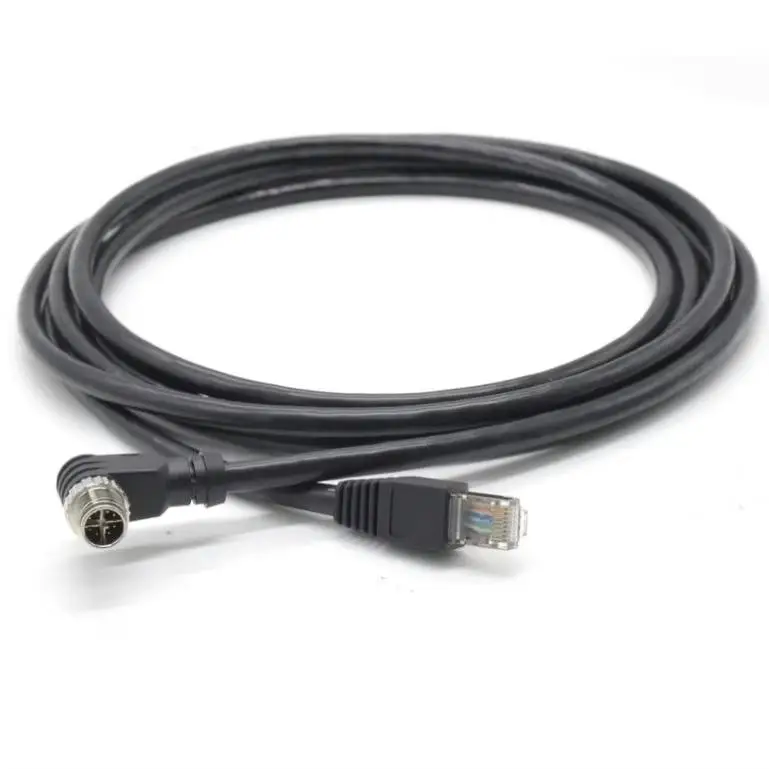

Sí, el conector M12 con codificación X está diseñado específicamente para aplicaciones Gigabit Ethernet (10/100/1000 Mbps), proporcionando el blindaje y la adaptación de impedancia necesarios para la transmisión de datos de alta velocidad. Los conectores X-code M12 de Reunion presentan:
- configuración de 8 pines(4 pares para señalización diferencial)
- Blindaje de 360°para protección EMI
- Cumple con CAT6aRendimiento (hasta 10 Gbps en 30 m)
- Sellado IP67para entornos de lavado
Hemos suministrado conectores X-code M12 para sistemas de visión industrial, control robótico y equipos de inspección de alta velocidad.
Para lograr y mantener el sellado IP67, Reunión recomienda:
- Torque de acoplamiento— Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,5-0,7 Nmpara conectores codificados A/B/C/D y0,8-1,0 Nmpara conectores de alta potencia con codificación S/L. No exceda el par máximo recomendado.
- Inspección de junta tórica— Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento. Las juntas tóricas están disponibles como piezas de repuesto.
- Programa de reemplazo de juntas tóricas— Para aplicaciones de lavado exigentes, reemplace las juntas tóricas anualmente. Para entornos estándar, cada 2-3 años es suficiente.
- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector.
- Limpieza— Para aplicaciones de lavado, limpie el exterior del conector con un detergente suave. Evite los limpiadores a presión dirigidos a la interfaz de acoplamiento.
