Resumen del artículo:A medida que las redes Ethernet industriales se vuelven cada vez más importantes en la automatización, la visión artificial, la vigilancia, los sistemas LED y los equipos inteligentes, la confiabilidad del conector afecta directamente la integridad de los datos y el tiempo de actividad del sistema.Reunión'sConector de señal RJ45Combina la conocida interfaz RJ45 con protección mecánica de grado industrial, configuraciones de montaje flexibles y rendimiento eléctrico confiable. Con soporte para velocidades de datos de hasta 10 Gbps, cables CAT5e a CAT7, opciones de protección IP50/IP67 y al menos 2000 ciclos de acoplamiento, está diseñado para aplicaciones donde los conectores RJ45 comerciales comunes pueden no proporcionar suficiente durabilidad ambiental o estabilidad a largo plazo.
UnConector de señal RJ45es un componente de interconexión Ethernet diseñado para establecer una conexión física confiable entre equipos de red, cables, sistemas de control y dispositivos industriales. Si bien los conectores RJ45 convencionales se utilizan ampliamente en oficinas y redes comerciales, las aplicaciones industriales a menudo exponen los conectores a vibraciones, humedad, polvo, cambios de temperatura, acoplamientos repetidos y estrés mecánico.
Por esta razón, los diseños industriales de RJ45 suelen poner mayor énfasis en la protección mecánica, los mecanismos de bloqueo, el sellado, la selección de materiales y la estabilidad eléctrica a largo plazo. La solución de Reunion combina la interfaz RJ45 estándar con una construcción orientada a la industria para aplicaciones que incluyen automatización de fábricas, visión artificial, vigilancia exterior, pantallas LED y sistemas de comunicación industrial.
El conector admite comunicación Ethernet a través de redes como PROFINET, EtherNet/IP, EtherCAT y TCP/IP estándar. Dependiendo de la configuración, también se puede suministrar con opciones de instalación de montaje en cable, montaje en panel o montaje en PCB, lo que facilita a los ingenieros la integración del conector en diferentes estructuras de equipos.
Las redes Ethernet utilizadas en entornos industriales tienen requisitos diferentes a los de las redes de oficina típicas. Un conector instalado dentro de una sala de TI controlada rara vez puede encontrar agua, aceite, vibraciones, polvo o movimientos mecánicos repetidos. Por el contrario, una interfaz de comunicación industrial se puede instalar dentro de armarios de control, células robóticas, maquinaria de producción, equipos exteriores o sistemas de inspección.
Por lo tanto, un conector industrial fiable debería abordar varias cuestiones prácticas:
Estos factores se vuelven particularmente importantes cuando un enlace Ethernet es responsable del control de la máquina, el intercambio de datos en tiempo real, la comunicación con cámaras o el monitoreo remoto de equipos.

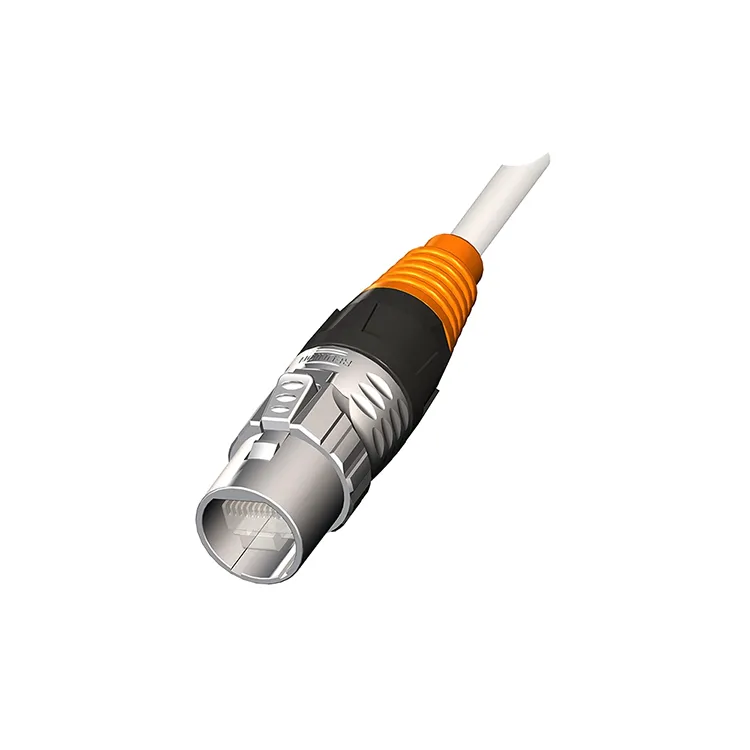

Un conector industrial bien diseñado debe equilibrar el rendimiento eléctrico, la durabilidad mecánica y la conveniencia de la instalación. El conector de señal RJ45 de Reunion incorpora varias características destinadas a aplicaciones Ethernet exigentes.
| Característica | Conector de señal RJ45 de reunión | Beneficio de ingeniería |
|---|---|---|
| Velocidad de datos | Hasta 10 Gbps | Admite comunicación Ethernet de alta velocidad |
| Alojamiento | Aleación de zinc, PA6 opcional | Proporciona protección mecánica y flexibilidad de configuración. |
| Protección | IP50/IP67 cuando está acoplado | Adecuado para diferentes condiciones ambientales. |
| Ciclos de apareamiento | ≥2000 | Soporta mantenimiento repetido y servicio de equipos. |
| Temperatura de funcionamiento | -40°C a +85°C | Adecuado para amplias condiciones de temperatura industrial. |
| Salida de cables | 180° recto/90° ángulo recto | Mejora la flexibilidad de instalación en equipos compactos. |
| Terminación | Copa de soldadura o IDC | Soporta diferentes requisitos de campo y montaje. |
Una característica de diseño notable es el sistema de bloqueo de giro rápido. En comparación con una interfaz simple de ajuste por fricción, un mecanismo de bloqueo dedicado puede proporcionar seguridad de conexión adicional donde se esperan vibraciones o movimientos repetidos.
La elección de un conector Ethernet debe comenzar con los requisitos eléctricos y ambientales de la red y no solo con la apariencia. Los ingenieros deben evaluar la velocidad de transmisión, la impedancia, la resistencia de contacto, la temperatura de funcionamiento, el nivel de protección, la compatibilidad del cable y la configuración mecánica.
| Especificación | Valor típico de la reunión | Por qué es importante |
|---|---|---|
| Impedancia característica | 100 Ω ± 5% | Ayuda a mantener un comportamiento de señal diferencial apropiado |
| Clasificación actual | 1,5 A por contacto | Define la capacidad de corriente de contacto continua |
| Clasificación de voltaje | 50 voltios | Define el voltaje de trabajo especificado. |
| Resistencia de contacto | ≤10 mΩ inicial | La resistencia más baja admite un contacto eléctrico estable |
| Resistencia de aislamiento | ≥500 MΩ a 500 VCC | Indica el rendimiento del aislamiento. |
| Compatibilidad de cables | CAT5e/CAT6/CAT6a/CAT7 | Proporciona flexibilidad para el diseño del sistema Ethernet |
| Temperatura de funcionamiento | -40°C a +85°C | Admite entornos de temperatura exigentes |
Para sistemas de alta velocidad, los ingenieros también deben considerar la pérdida de inserción, la pérdida de retorno, la construcción del cable, la estrategia de blindaje, la conexión a tierra y el canal de transmisión completo. El rendimiento del conector no se puede evaluar independientemente del cable, el método de terminación y la arquitectura de la red.
Reunión especifica compatibilidad con cables CAT5e, CAT6, CAT6a y CAT7, incluidos conductores trenzados o sólidos en el rango AWG 26-22 indicado. Esto permite que el conector se considere tanto para infraestructura Ethernet estándar como para sistemas de comunicación industrial de mayor rendimiento.
La versatilidad de Ethernet hace que las interfaces RJ45 sean relevantes en muchos sistemas industriales y comerciales. Una versión robusta resulta especialmente útil cuando el conector debe soportar tensiones ambientales o mecánicas.
Las líneas de producción automatizadas dependen de la comunicación entre PLC, controladores, sensores, variadores, computadoras industriales y otros equipos en red. Una interfaz Ethernet duradera puede ayudar a mantener conexiones estables durante el funcionamiento continuo.
Las cámaras industriales pueden generar cantidades sustanciales de datos de imágenes. Por lo tanto, la conectividad Ethernet de alta velocidad es importante para transferir información de inspección entre cámaras, computadoras industriales y sistemas de control.
El equipo de monitoreo exterior puede experimentar lluvia, polvo, variaciones de temperatura y exposición física. Un conector con clasificación IP adecuado puede proporcionar protección adicional en la interfaz Ethernet.
Las grandes pantallas LED y los equipos de iluminación profesional frecuentemente requieren control y comunicación de datos confiables. Un conector con salidas de cable flexibles y bloqueo seguro puede simplificar la instalación en equipos con espacio restringido.
Los gabinetes de control pueden contener múltiples interfaces de comunicación en un área limitada. Las configuraciones de montaje en panel y PCB brindan opciones de integración adicionales para fabricantes de equipos e integradores de sistemas.
Al adquirir un conector Ethernet industrial, los compradores deben definir la aplicación antes de comparar productos individuales. La siguiente lista de verificación puede ayudar a limitar la selección:
Para proyectos personalizados, los compradores también deben proporcionar las cantidades previstas de pedido, la longitud del cable, la orientación del conector, los requisitos de marcado, las preferencias de materiales de la carcasa y las limitaciones de instalación. Estos detalles permiten al proveedor recomendar una configuración en lugar de simplemente ofrecer una pieza de catálogo estándar.
Reunión es un fabricante de conectores con sede en China con experiencia en productos de alimentación, señales, automatización industrial, conectores a prueba de agua y conjuntos de cables. Sus capacidades de fabricación incluyen diseño de conectores, moldeo por inyección, soldadura, corte y pelado de cables, ensamblaje y ensamblaje de cables.
Para la línea de productos RJ45, Reunión afirma que cada unidad se somete a pruebas eléctricas antes del envío. La empresa también ofrece configuraciones de montaje en cable, montaje en panel y montaje en PCB, junto con salidas de cable rectas y en ángulo recto. Estas opciones pueden resultar útiles para los OEM y los integradores de sistemas que desarrollan equipos con diferentes diseños mecánicos.
La operación de fabricación más amplia de Reunion incluye una instalación de producción de aproximadamente 4.000 metros cuadrados, alrededor de 150 empleados y 10 líneas de producción. Su equipo de I+D incluye más de 10 ingenieros experimentados, mientras que la empresa informa de más de 30 proyectos personalizados al año. La empresa también afirma que su sistema de calidad incluye las certificaciones ISO 9001, ISO 14001 e ISO 13485, con documentación de cumplimiento adicional como RoHS y REACH disponible para los productos aplicables.
Para los compradores que evalúan un proveedor de conectores de señal, estas capacidades de fabricación e ingeniería pueden considerarse junto con las especificaciones del producto, los procedimientos de prueba, los requisitos de personalización y las expectativas de entrega.
El conector de señal RJ45 de Reunion está especificado para transmisión de datos de hasta 10 Gbps cuando se utiliza con cableado CAT6a o CAT7 adecuado y equipo de red compatible. El rendimiento real del sistema depende del canal Ethernet completo, incluido el cable, la terminación y los dispositivos activos.
Las configuraciones seleccionadas brindan protección IP67 cuando están acopladas, lo que las hace adecuadas para aplicaciones donde se requiere protección contra la exposición al polvo y al agua. Aún así se debe evaluar la instalación completa en cuanto a la entrada de cables, la condición de acoplamiento, el diseño del gabinete y la exposición ambiental.
La compatibilidad especificada incluye cables CAT5e, CAT6, CAT6a y CAT7, que admiten conductores sólidos o trenzados dentro del rango AWG 26–22 indicado.
El conector de señal industrial RJ45 está especificado para al menos 2000 ciclos de acoplamiento. Esto es particularmente relevante para equipos que requieren mantenimiento, reemplazo, inspección o servicio de campo periódicos.
Sí. Dependiendo de los requisitos del proyecto, la personalización puede incluir configuración, longitud del cable, marcado, opciones de alojamiento y otros detalles mecánicos. Los compradores deben proporcionar el entorno de aplicación, las especificaciones del cable, el método de instalación, la cantidad y el cronograma de entrega requerido al solicitar una cotización.
Una conexión Ethernet confiable comienza con la selección de un conector que coincida con los requisitos eléctricos, mecánicos y ambientales de todo el sistema. Para automatización industrial, visión artificial, vigilancia, equipos LED y otros dispositivos en red, una interfaz RJ45 de grado industrial puede proporcionar la durabilidad y flexibilidad de instalación necesarias más allá del hardware de red de oficina convencional.
Reunión combina compatibilidad RJ45 con opciones de protección IP, rendimiento de temperatura industrial, múltiples configuraciones de montaje, bloqueo seguro y transmisión Ethernet de alta velocidad. Si está obteniendo unConector de señal RJ45para producción OEM, integración de sistemas o compras al por mayor, revise primero sus requisitos ambientales y de cable y luego analice la configuración requerida con el equipo de ingeniería.
¿Listo para desarrollar una conexión Ethernet confiable para su equipo?Comuníquese con Reunion para obtener especificaciones técnicas, configuraciones personalizadas, requisitos de muestra y soporte para compras al por mayor.contáctanoshoy para analizar su proyecto de conector de señal RJ45 y recibir una solución adaptada a su aplicación.
