El conector industrial de la serie M12 es la plataforma de interconexión más versátil de Reunión, diseñada para servir a toda la gama de aplicaciones de automatización de fábricas, desde simples sensores discretos hasta redes Ethernet industriales de alta velocidad. Certificado paraEN 61076‑2‑101/109/111, este conector circular roscado combina una interfaz resistente de 12 mm conClasificación IP67Sellado ambiental, lo que lo hace adecuado para ambientes de lavado, instalaciones al aire libre y maquinaria con vibración continua.
La construcción totalmente metálica del conector proporciona durabilidad mecánica y blindaje EMI, mientras que el mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones. Disponible en configuraciones de 2 a 17 pines en múltiples opciones de codificación:A (sensores/actuadores), B (PROFIBUS/DeviceNet), C (alimentación de CA), D (Ethernet 100 Mbps), X (Gigabit Ethernet), S/L (alimentación de alta corriente)y otros: la serie M12 admite prácticamente todos los protocolos industriales: señales de sensores discretos, salidas analógicas (4-20 mA, 0-10 V), redes de bus de campo (PROFIBUS, DeviceNet, CANopen) y Ethernet de alta velocidad (PROFINET, EtherNet/IP).

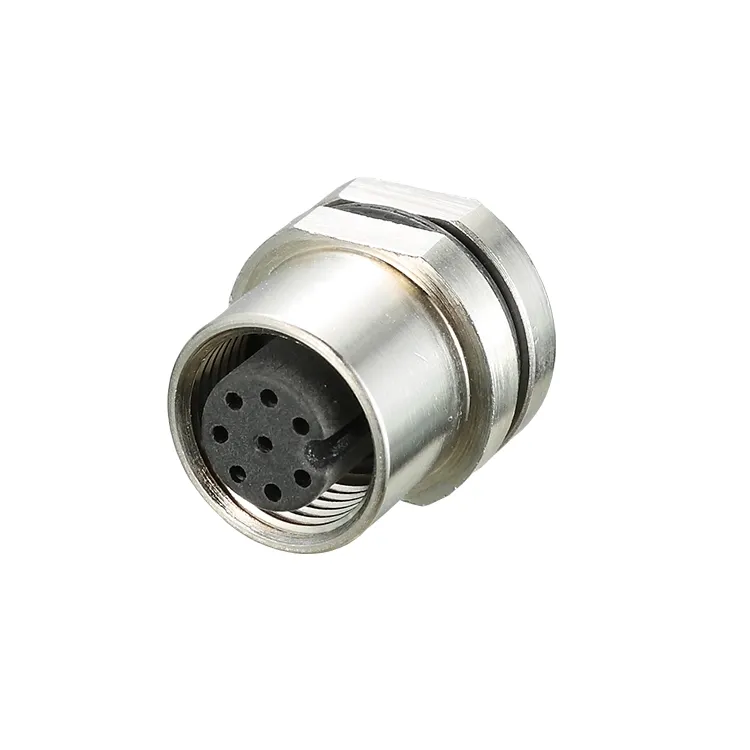

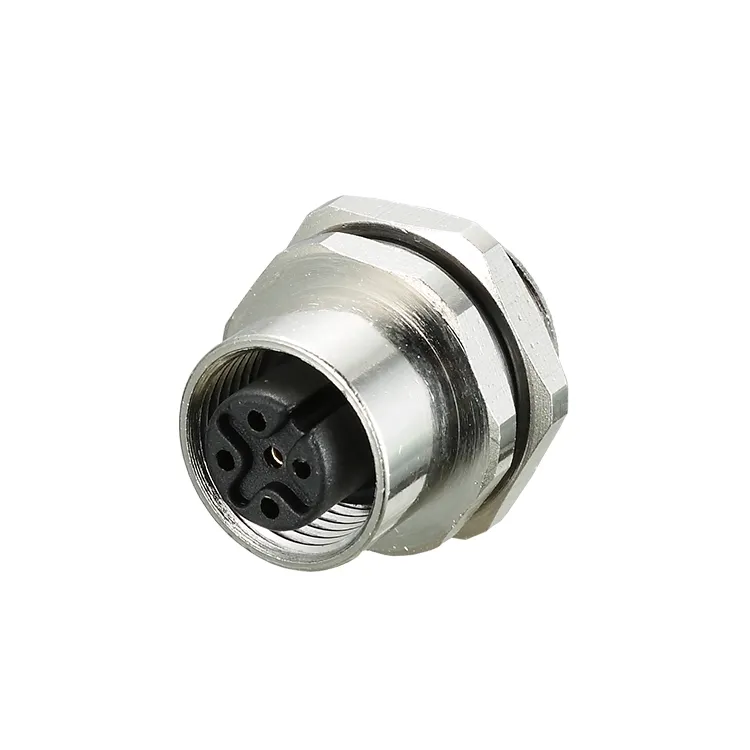

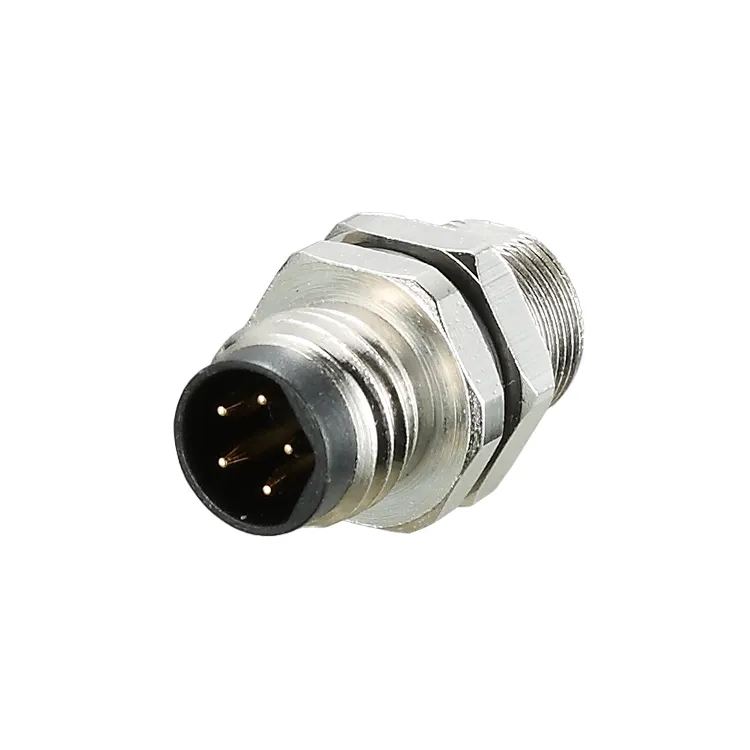

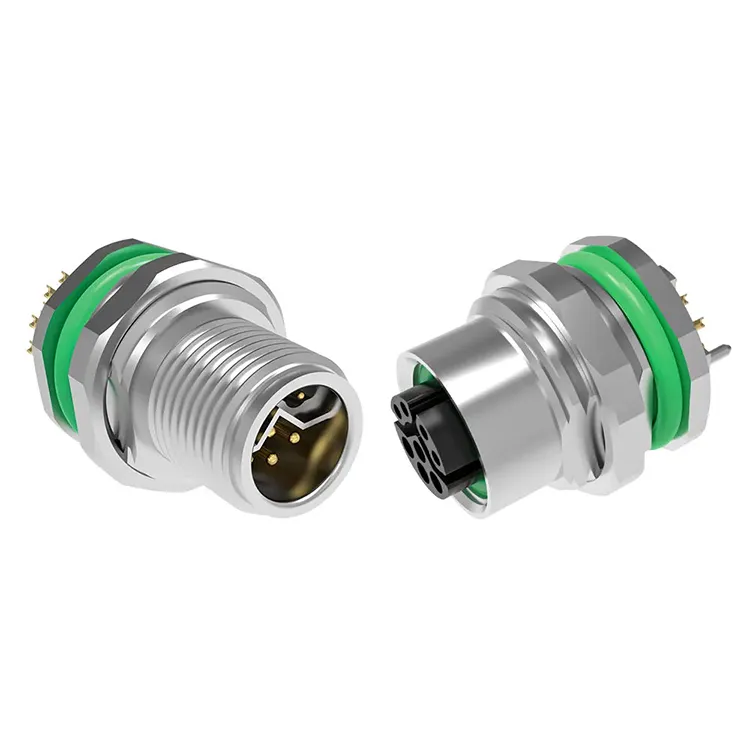

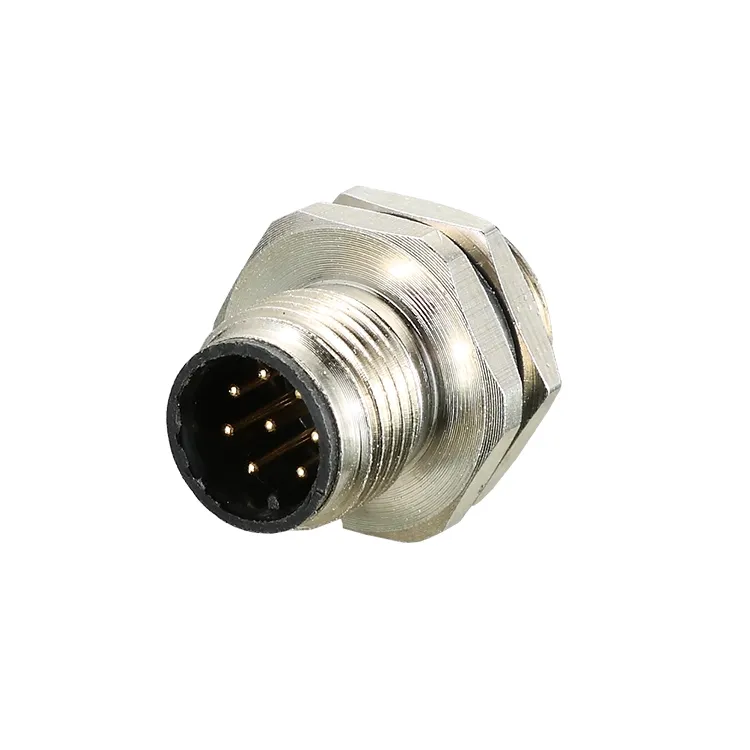

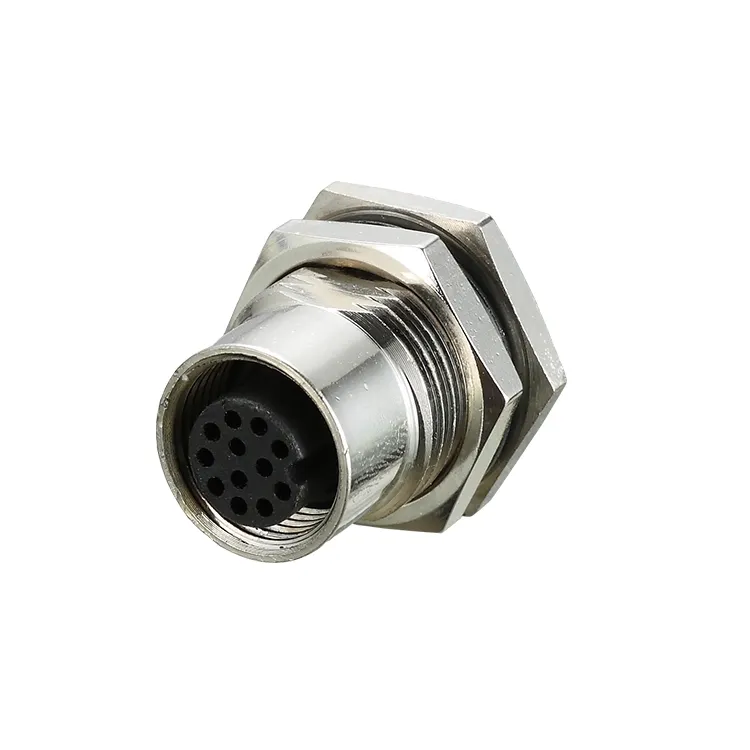

Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de cientos de ciclos de apareamiento. Reunion fabrica la serie M12 a través de un proceso integrado verticalmente, controlando cada paso, desde el mecanizado de precisión y el moldeo por inyección hasta el ensamblaje automatizado y las pruebas 100% eléctricas. Disponible en versiones sin blindaje y blindado de 360°, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, soldadura por inmersión, engarzado o cable volante, la serie M12 se adapta a diversos diseños de equipos. Para los ingenieros que diseñan automatización de fábricas, control de procesos o sistemas de transporte, este conector proporciona una solución de interconexión confiable, estandarizada y rentable.
| Parámetro | código A | código B | código C | código D | código X | código S | código L |
| Aplicación primaria | Sensores, IO-Link | PROFIBUS, DeviceNet | alimentación de CA | Ethernet 100 Mbps | GigabitEthernet | Alimentación de CA, servo | alimentación CC |
| Número de pines | 2-17 | 4-5 | 3-6 | 4 | 8 | 2-4 | 4 |
| Clasificación actual | 1,5-4A | 4A | 1,5-4A | 4A | 0.5A | 12A | 16A |
| Clasificación de voltaje | 30-250V | 250V | 60-250V | 250V | 50V | 250-630V | 63V |
| Blindaje | Opcional | Blindado | Opcional | Blindado | Blindado | Blindado | Blindado |
| Ciclos de apareamiento | ≥100 veces | ||||||
| Rango de temperatura | -25°C ~ +85°C | ||||||
| Clasificación de protección | IP67 (acoplado) | ||||||
| Niebla de sal | 48 horas | ||||||
- Material de contacto: Latón con baño de oro
- Material aislante: PA66
- Resistencia de contacto: ≤3mΩ
- Todos los materiales cumplen con RoHS
- Pruebas 100% eléctricas en cada unidad.
| Aspecto | Serie Reunión M12 | Marcas europeas premium M12 | M12 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3‑4 veces mayor | Más barato por adelantado |
| Chapado en oro | Estándar | ≥0,2‑0,4 µm | Delgado o ninguno |
| Opciones de codificación disponibles | A/B/C/D/X/S/L/K/T/Y/M: todos estándar | Generalmente solo A, B, C, D | Códigos limitados |
| Rango de pines | 2‑17 - integral | 4‑12 típico | Variable, incompleta |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Conjunto de cables | Opciones de PUR/PVC controladas internamente | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12‑15 días | 4‑8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
La ventaja de Reunión: recibe calidad documentada, cumplimiento total de DIN y sellado IP67 verificado en la más amplia gama de opciones de codificación M12, todo desde una única fuente de fábrica, sin el costo superior de las marcas europeas ni la incertidumbre de las alternativas sin marca.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción verificada de desechos y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M12 utilizado en equipos de diagnóstico o monitoreo. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La producción de M12 en Reunión funciona bajo control estadístico de procesos (SPC). El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Para cada lote se conservan registros de pruebas, certificados de materiales e informes de inspección.
| Artículo | Detalle |
| Embalaje estándar | Bolsas antiestáticas con protección individual de cavidades; Cartones reforzados. |
| Plazo de entrega | Muestras: 5‑7 días; Órdenes de producción: 12-15 días; Montajes de cables personalizados: 15‑20 días. |
| Métodos de envío | Granel: transporte marítimo o aéreo; Muestras: exprés (DHL, FedEx, TNT, UPS, EMS). |
| Condiciones de entrega | EXW, FCA, FOB, CIF, CPT: flexibles. |
| Garantía | 12 meses desde el envío contra defectos de fabricación. |
| Apoyo técnico | Respuesta de ingeniería dentro de las 24 horas; Guías de instalación y documentación de referencia cruzada disponibles. |
| Programas de inventario | Stock en consignación y VMI disponibles para contratos de volumen a largo plazo. |
Seleccionar la codificación M12 correcta es esencial para garantizar el acoplamiento adecuado y la integridad de la señal. Utilice esta guía:
| Código | Solicitud | Recuento típico de pines | Característica clave |
| código A | Sensores, actuadores, IO-Link, alimentación CC | 2-17 | Más común, de uso general |
| código B | PROFIBUS, DeviceNet, CANopen | 4-5 | Comunicación por bus de campo |
| código C | Alimentación CA para dispositivos industriales. | 3-6 | Aplicaciones de CA y voltaje más alto |
| código D | Ethernet industrial (100 Mbps) | 4 | PROFINET, Ethernet/IP |
| código X | GigabitEthernet | 8 | CAT6a, compatible con 10 Gbps |
| código S | Alimentación CA, servomotores | 2-4 | 12A+, potencia de alta corriente |
| código L | Distribución de energía CC | 4 | 16A, CC de alta corriente |
Si no está seguro, verifique el puerto de acoplamiento de su dispositivo: la mayoría de los sensores usan código A, los dispositivos de bus de campo usan código B y los dispositivos Ethernet usan código D o X. El equipo de ingeniería de Reunion también puede identificar el código correcto a partir del número de pieza de su dispositivo o del dibujo del panel.
Sí. Por ejemplo:
- Código A de 4 pines: Proporciona energía (L+, L-) y datos (C/Q) para sensores IO-Link, eliminando cables de alimentación separados.
- Código A de 5 pines: Proporciona energía, además de dos líneas de señal o un blindaje separado.
- Código A de 8 pines: Proporciona energía, datos y señales auxiliares para sensores multifunción complejos.
- Código S/L con código A separado: Para dispositivos de alta potencia (por ejemplo, servomotores), utilice el código S/L para alimentación y un conector de código A independiente para datos/señales.
El conector M12 admite alimentación hasta16A (código L)y datos simultáneamente, simplificando el cableado de sensores y actuadores, reduciendo los costos de instalación y el espacio del panel.
Para lograr y mantener el sellado IP67, Reunión recomienda:
- Rango de par: 0,5-0,7 Nmpara conectores con codificación A/B/C/D;0,8-1,0 Nmpara conectores de alimentación con codificación S/L. Primero apriete a mano y luego aplique un par adicional con una herramienta; no exceda 1,0 Nm.
- Inspección de junta tórica: Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento.
- Calendario de reemplazo: Anualmente para aplicaciones de lavado diario; cada 2 o 3 años para entornos estándar de fábrica.
- Radio de curvatura del cable: Mantener mínimo5× diámetro del cableen la entrada del conector.
- Orientación: Para aplicaciones de lavado, oriente la salida del cable hacia abajo para evitar que el líquido se acumule cerca del sello.
