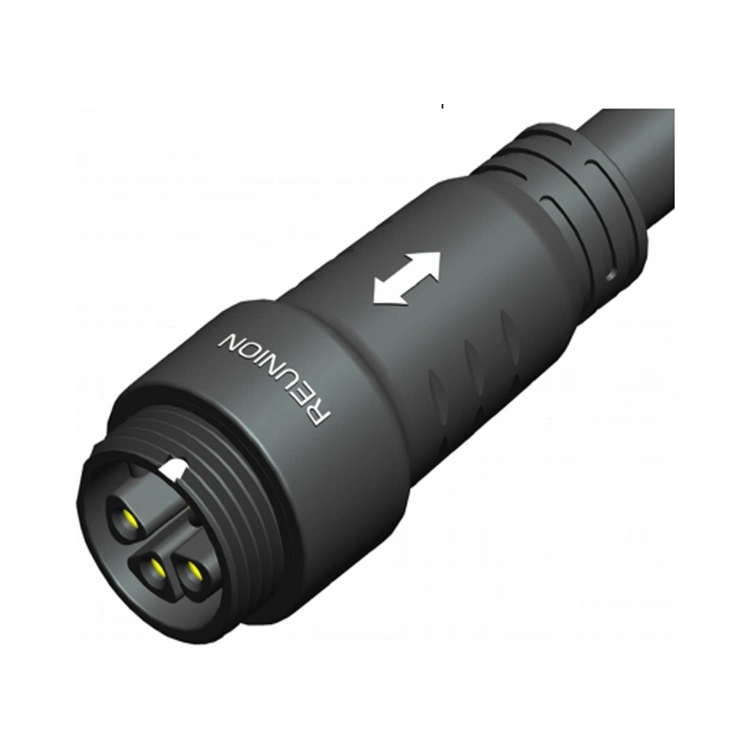

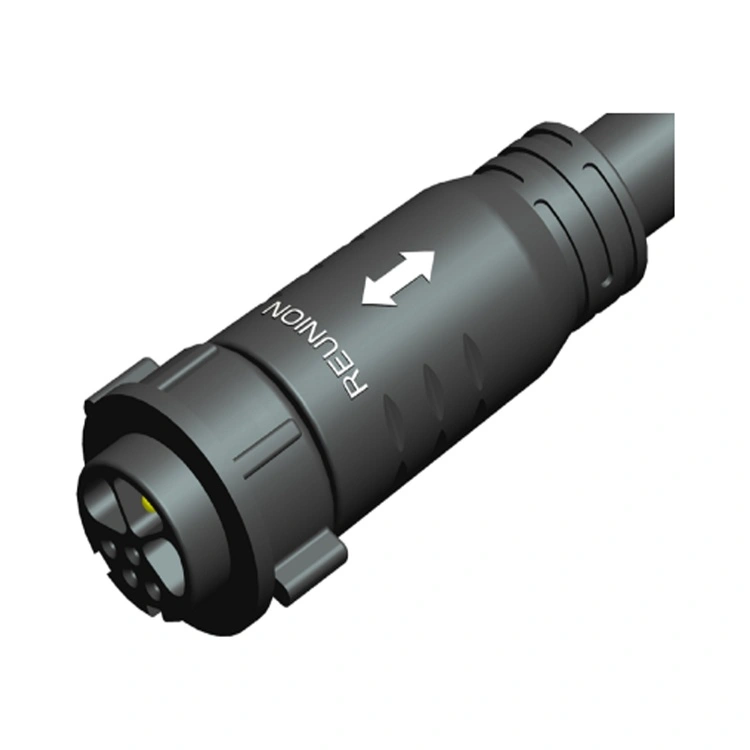

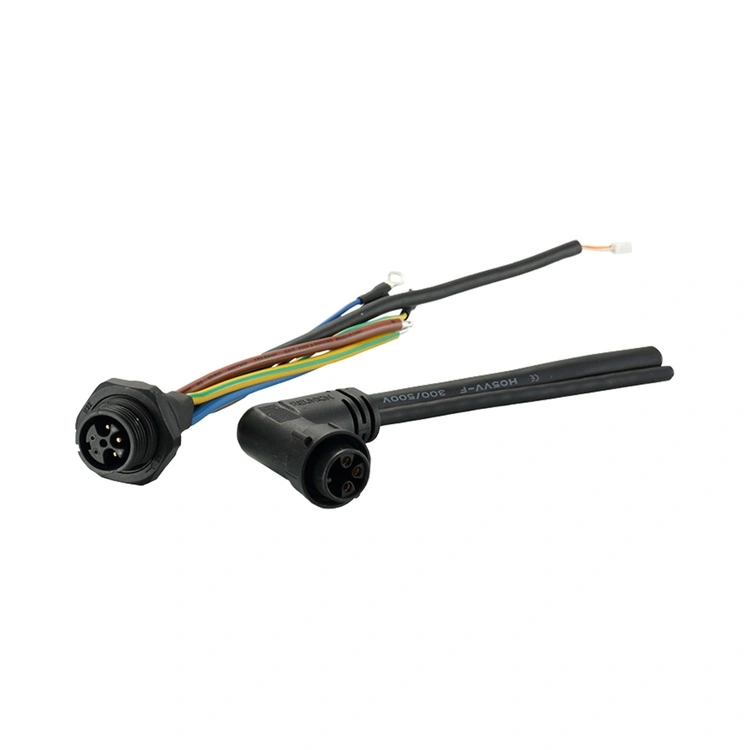

El conector híbrido de señal y alimentación de la serie M es la solución de interconexión integrada de Reunion para aplicaciones que requieren transmisión de energía y datos dentro de una carcasa única y compacta. Este conector combina el robusto sellado ambiental y el mecanismo de bloqueo roscado de la serie M con configuraciones híbridas de contacto de señal de alimentación, lo que elimina la necesidad de cables de señal y alimentación separados.
Los contactos de alimentación están diseñados para conexiones seguras y de baja resistencia con calibres de cable de hasta 14 AWG, mientras que los contactos de señal están blindados y colocados para minimizar la diafonía. Reunion fabrica la serie M a través de un proceso integrado verticalmente, desde el mecanizado de precisión hasta el ensamblaje automatizado y pruebas 100% eléctricas. Para los ingenieros que diseñan equipos industriales compactos, robótica o sistemas automatizados, este conector proporciona una solución confiable y eficiente que reduce la complejidad del cableado y los requisitos de espacio del panel.
| Característica | Beneficio |
| Alimentación y señal en un solo conector | Combina suministro de energía (hasta 22 A) y transmisión de señal en una única interfaz: reduce el espacio del panel, el número de cables y el tiempo de instalación. |
| Sellado ambiental IP67 | Hermético al polvo y protegido contra inmersión temporal: confiable para entornos industriales, de lavado y al aire libre. |
| Mecanismo de bloqueo roscado | Acoplamiento resistente a las vibraciones: evita la desconexión accidental en aplicaciones de alta vibración. |
| Múltiples configuraciones de señal de energía | Serie 1M 2+4 pines, 7 pines y 9 pines Serie 2M de 3+2, 3+4 pines y 9 pines: se adapta a diferentes requisitos de potencia y señal. |
| Contactos chapados en oro | Baja resistencia al contacto y protección contra la corrosión: mantiene el rendimiento durante cientos de ciclos de acoplamiento. |
| -40°C a +105°C Operación | El amplio rango de temperatura cubre condiciones industriales y exteriores extremas. |

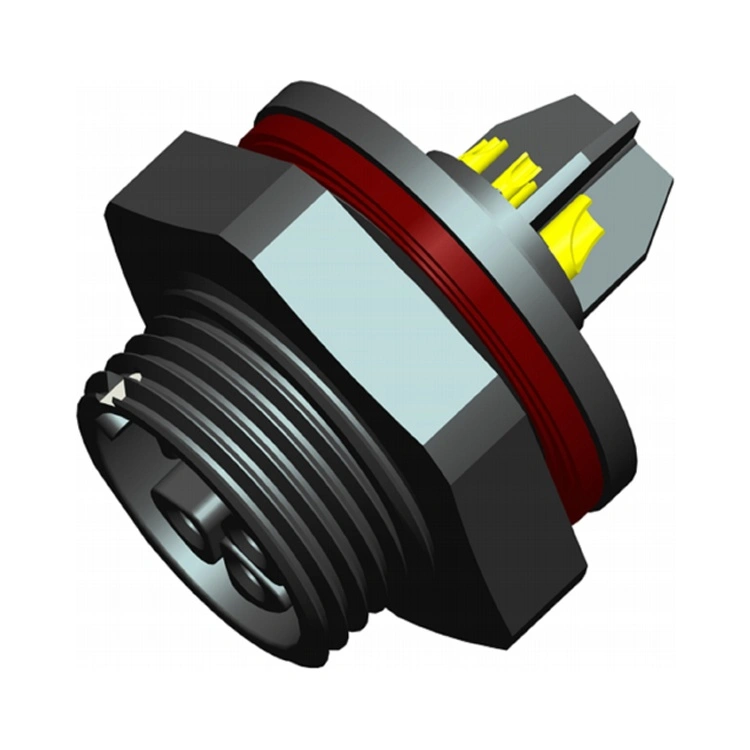

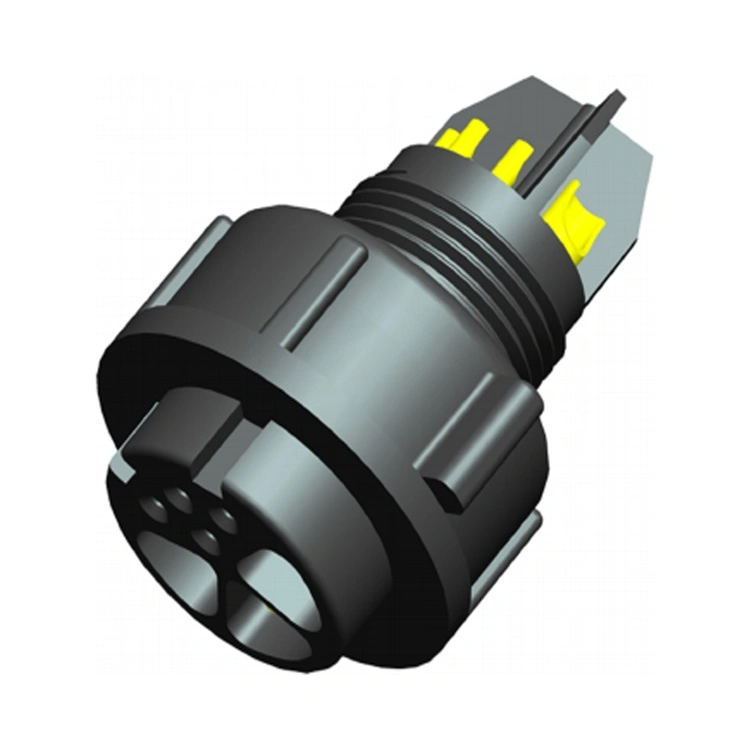

| Opciones de terminación flexibles | Soldadura, soldadura por inmersión y PCB: se adapta a diferentes métodos de ensamblaje. |
| Parámetro | serie 1M | serie 2M |
| Configuraciones de contacto | 2+4 pines, 7 pines, 8 pines | 3+2 pines, 3+4 pines, 9 pines |
| Corriente de potencia | 12A | 22A |
| Voltaje de potencia | 250V | 800V |
| Corriente de señal | 6A | 9A |
| Voltaje de señal | Hasta 50 V CA/CC | |
| Resistencia de aislamiento | ≥2000MΩ | ≥2000MΩ |
| Ciclos de apareamiento | ≥1000 veces | ≥1000 veces |
| Temperatura de funcionamiento | -40°C ~ +105°C | -40°C ~ +105°C |
| Clasificación de protección | IP67 (condición acoplada) | IP67 (condición acoplada) |
| Material de la carcasa | PA6 | PA6 |
| Material de contacto | Aleación de cobre con baño de oro. | Aleación de cobre con baño de oro. |
El conector híbrido de señal y alimentación de la serie M se implementa en industrias donde la conectividad combinada de señal de alimentación simplifica el diseño de equipos y reduce la complejidad de la instalación.
Robótica: potencia del motor + retroalimentación del codificador, potencia de las herramientas del extremo del brazo + señales de los sensores.
Automatización industrial: potencia del actuador + retroalimentación de posición, control de válvulas + monitoreo de estado.
Dispositivos médicos: potencia de la bomba + señales del sensor de flujo, potencia del equipo de diagnóstico + datos.
Iluminación LED – Controladores LED de alta potencia + señales de control DALI/DMX.
Sensores industriales – Alimentación del sensor + comunicación IO-Link.
Fabricación de automóviles: alimentación de equipos de línea de montaje + señales de control.
Energía Renovable: potencia del seguidor solar + retroalimentación de posición.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a la serie M utilizada en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción de la serie M de Reunión opera bajo estrictos controles de proceso. El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales. Para cada lote se conservan registros de pruebas, certificados de materiales e informes de inspección.
Ambos conectores combinan potencia y señal en una única interfaz, pero satisfacen diferentes necesidades de aplicación:

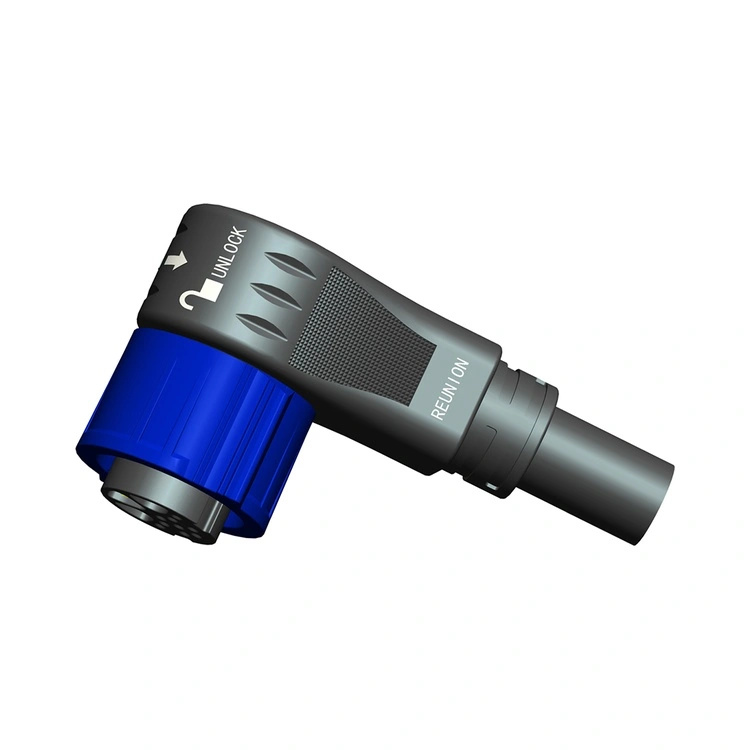

| Aspecto | Serie M híbrida | Serie X híbrida |
| Mecanismo de bloqueo | Sistema de bloqueo roscado | Sistema de bloqueo de rotación rápida |
| Caza de focas | IP67 (estándar) | IP67 (estándar) |
| Clasificación de potencia | Hasta 22A | Hasta 30A |
| Tamaño de la concha | Serie 1M, 2M | Serie 1X, 3X |
| Aplicación primaria | Industrial, robótica, iluminación LED, | Equipos de prueba, robótica, batería, energía, pantalla LED. |
