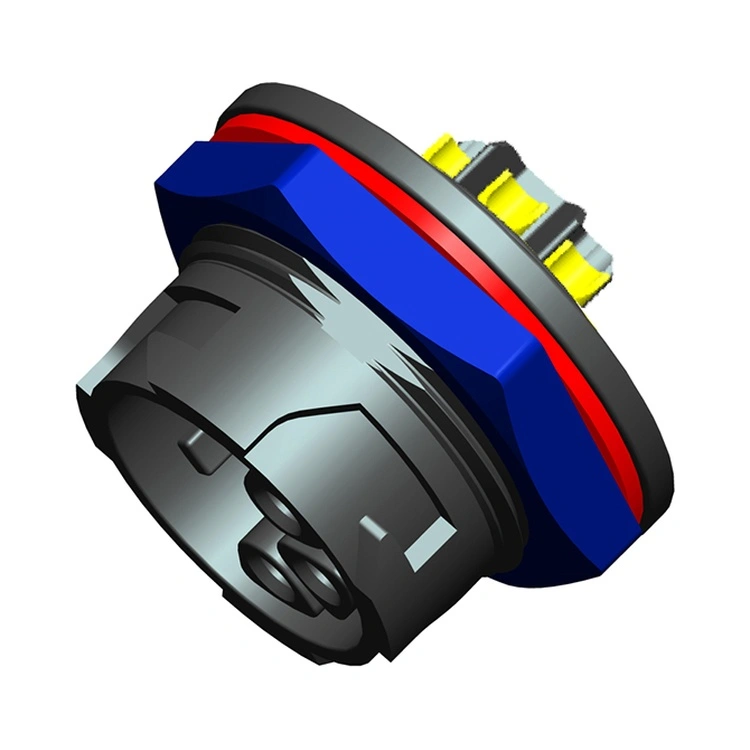

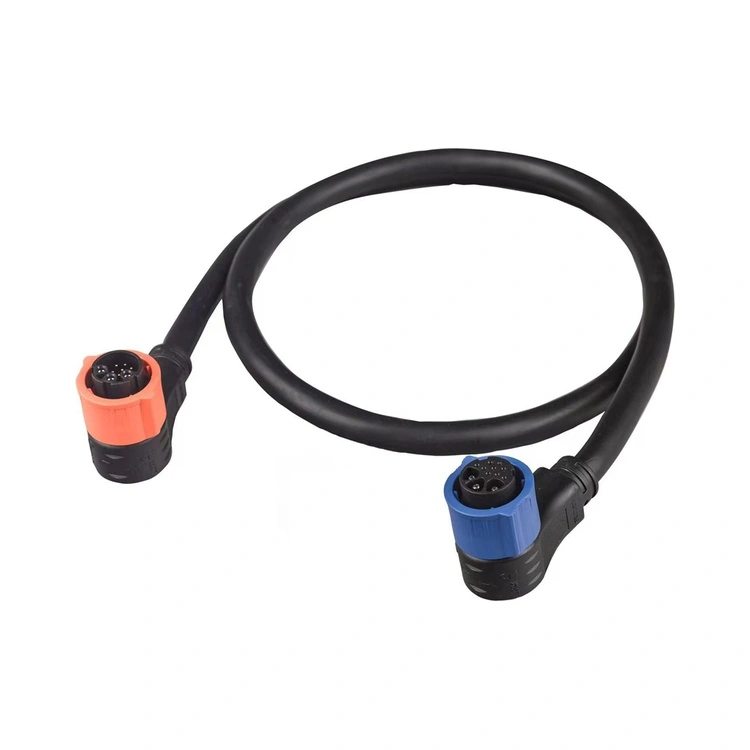

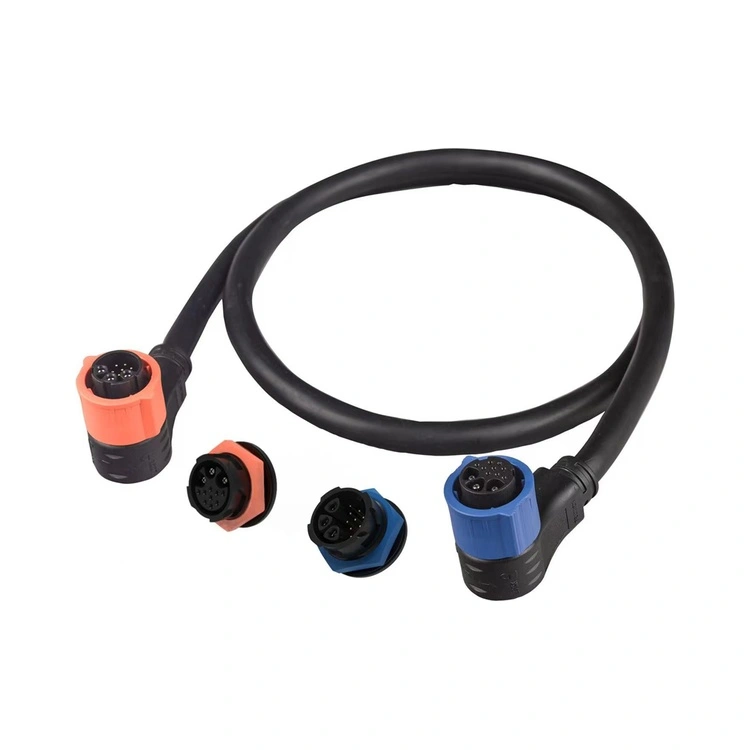

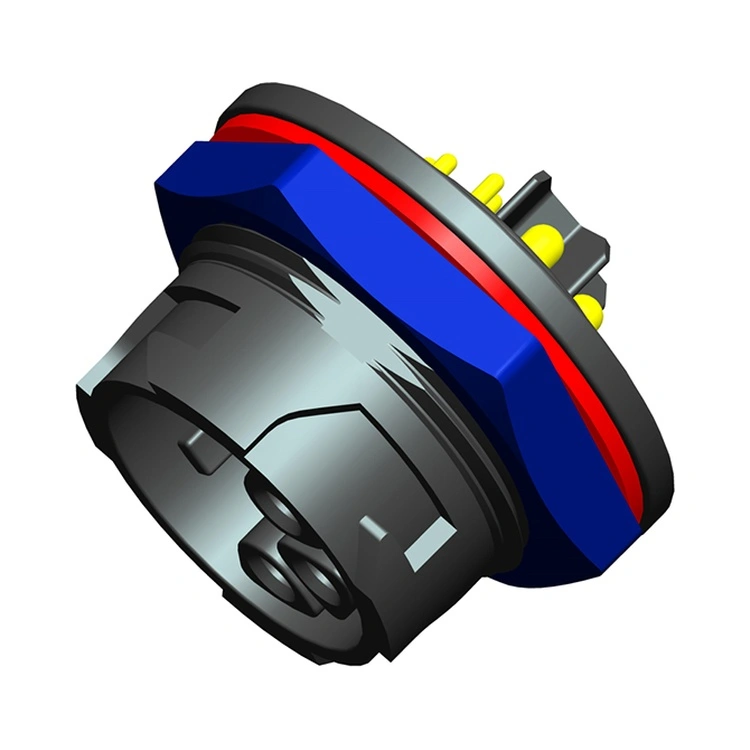

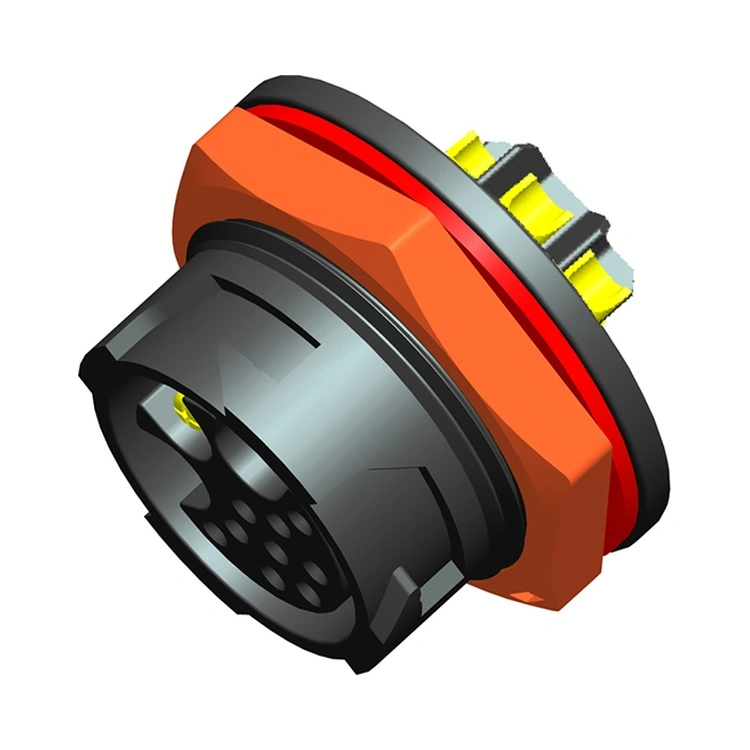

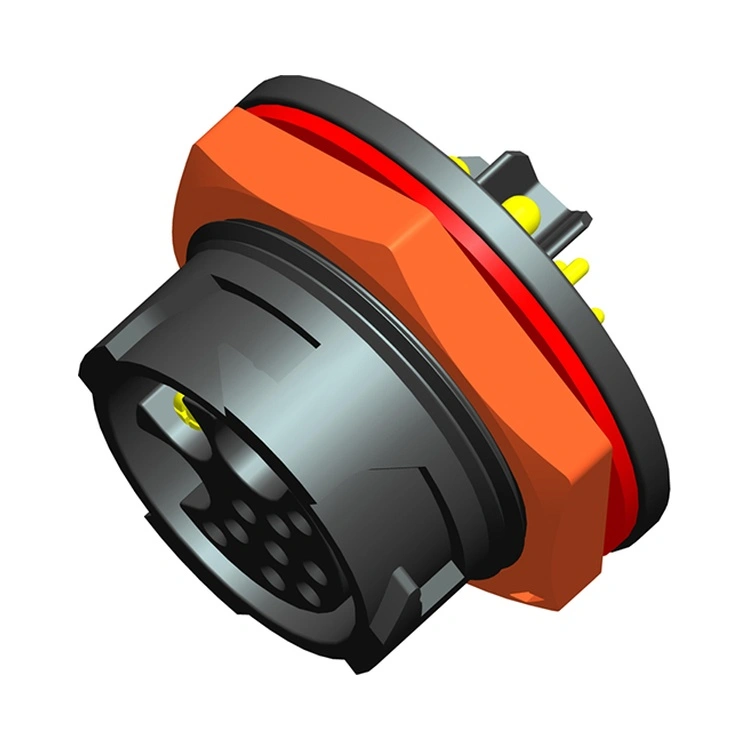

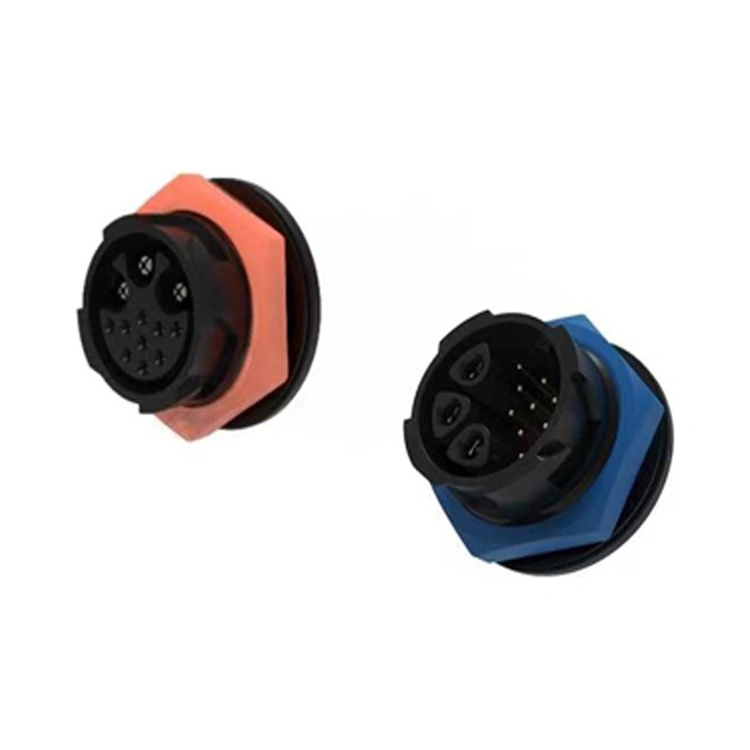

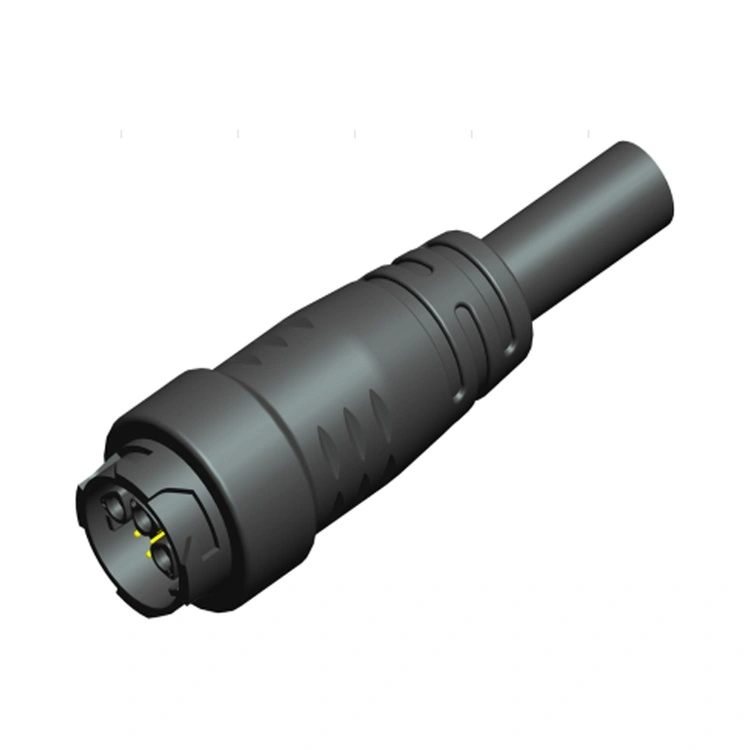

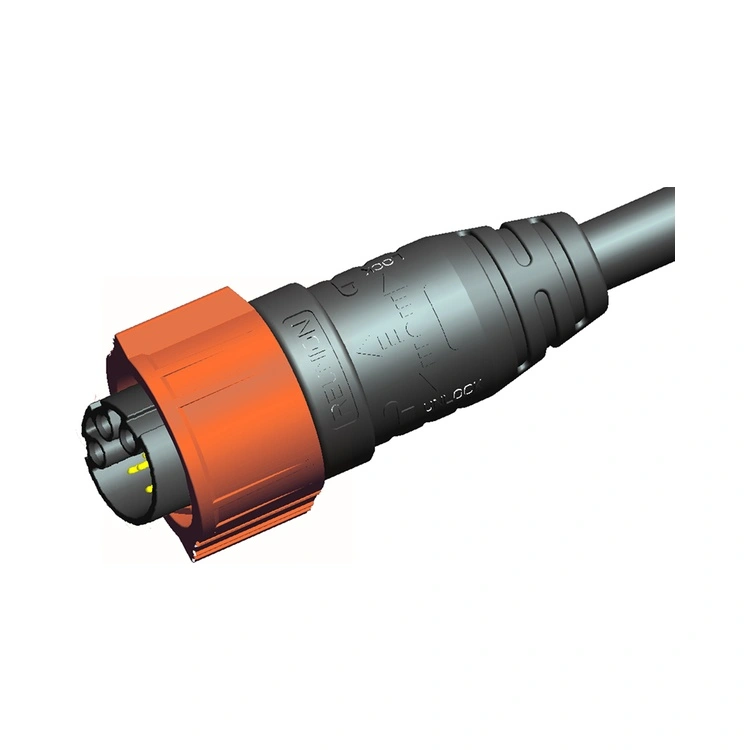

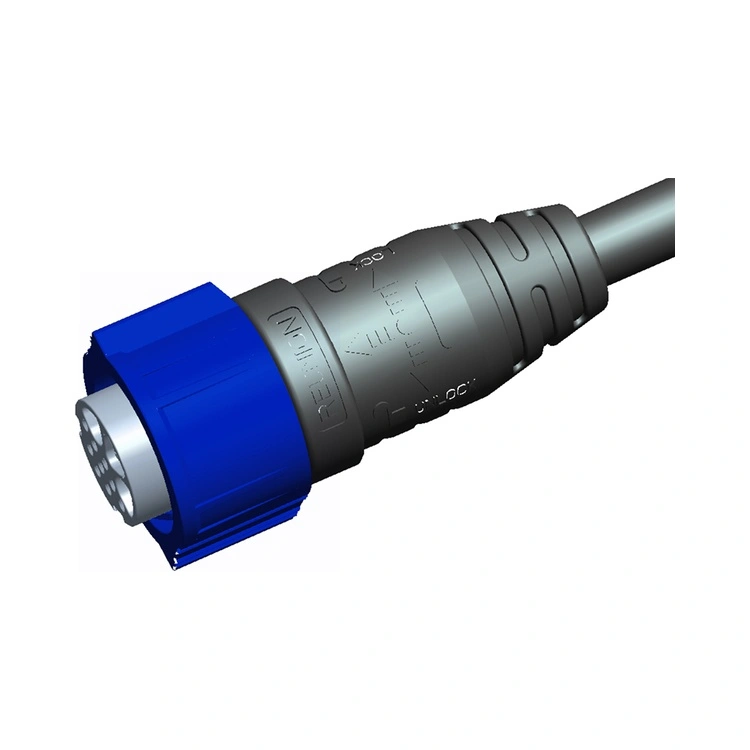

El conector híbrido de señal y alimentación de la serie X es la innovadora solución de interconexión de Reunion que combina la entrega de energía y la transmisión de señal en una única carcasa que ahorra espacio. Este conector aborda la creciente demanda de los fabricantes de equipos de reducir el espacio del panel, el número de cables y la complejidad de la instalación mediante la integración de múltiples tipos de conexión en una sola interfaz.
Los contactos de alimentación están diseñados para conexiones seguras y de baja resistencia, mientras que los contactos de señal están blindados y colocados para minimizar la diafonía. Reunion fabrica la serie X a través de un proceso integrado verticalmente, desde mecanizado de precisión y moldeo por inyección hasta ensamblaje automatizado y pruebas 100% eléctricas. Para los ingenieros que diseñan equipos industriales avanzados, baterías, energía, bicicletas eléctricas, LED o robótica, este conector proporciona una solución confiable y eficiente que simplifica el cableado y reduce el espacio total del sistema.
| Característica | Beneficio |
| Alimentación y señal en un solo conector | Combina suministro de energía (hasta 30 A) y transmisión de señal en una sola interfaz: reduce el espacio del panel y la cantidad de cables. |
| Sistema de bloqueo de rotación rápida | Acoplamiento rápido con una sola mano y confirmación de bloqueo audible: reduce el tiempo de instalación y mantenimiento. |
| Sellado ambiental IP67 | Hermético al polvo y protegido contra inmersión temporal: confiable para aplicaciones industriales y exteriores. |
| Múltiples configuraciones de señal de energía | Serie 1X: 2+4 pines Serie 3X: 3+9 pines —Se adapta a diferentes requisitos de potencia y señal. |
| Carcasa de plástico | Material de nailon: UL94-V0, resistente a la corrosión, resistente al desgaste |
| Contactos chapados en oro | Baja resistencia al contacto y protección contra la corrosión: mantiene el rendimiento durante cientos de ciclos de acoplamiento. |
| -40°C a +105°C Operación | El amplio rango de temperatura cubre condiciones industriales y exteriores extremas. |
| Parámetro | Especificación |
| Configuraciones de contacto | 3 potencia + 9 señal |
| Corriente de contacto de potencia | Hasta 30A por contacto |
| Voltaje de potencia | Hasta 300 V CA/CC |
| Corriente de contacto de señal | Hasta 5A por contacto |
| Voltaje de señal | Hasta 30 VCC |
| Resistencia de contacto | ≤5mΩ |
| Resistencia de aislamiento | ≥2000MΩ |
| Resistencia dieléctrica | 1500 V CA durante 1 minuto |
| Ciclos de apareamiento | ≥1000 veces |
| Temperatura de funcionamiento | -40°C ~ +105°C |
| Clasificación de protección | IP67 (condición acoplada) |
| Material de la carcasa | PA6+GF color negro |
| Material de contacto | C54400 y C3602 chapado en oro y chapado en nel |

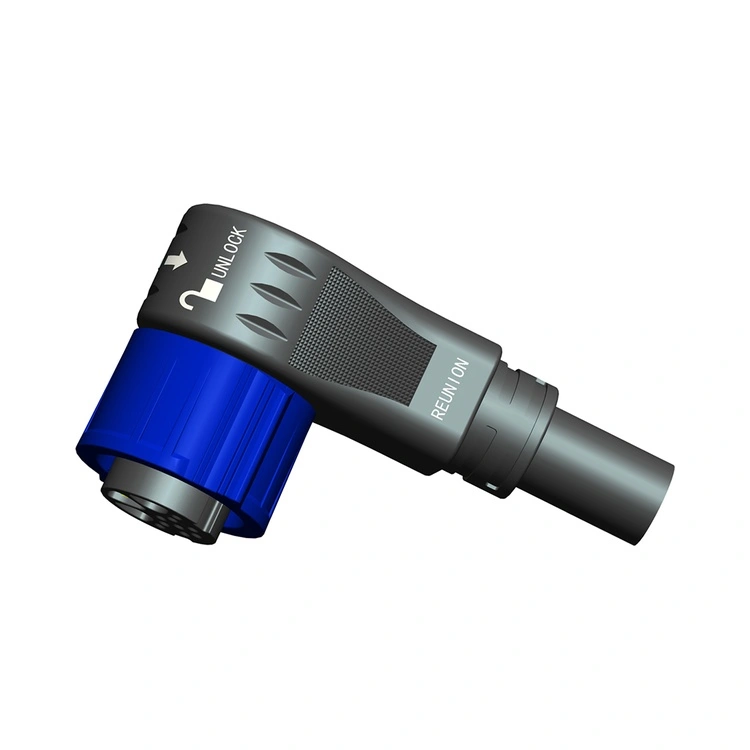

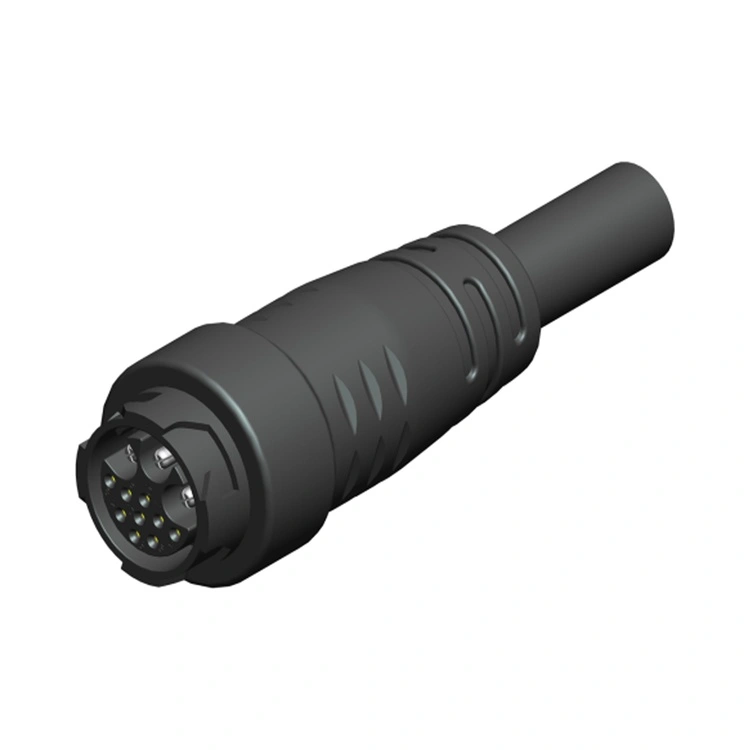

| Salida de cables | Recto o en ángulo recto |
| Aspecto | Reunión Serie X Híbrida | Conectores de señal y alimentación separados | Marcas europeas premium de conectores híbridos |
| Espacio del panel | Se requiere un recorte de panel | Se requieren dos recortes de panel | Recorte de un panel |
| Conteo de cables | Se requiere un cable | Se requieren dos cables | un cable |
| Precio | Precios adaptados al volumen | Menor costo de componentes, mayor costo de instalación | 3-4 veces mayor |
| Tiempo de instalación | Reducido (un conector) | Extendido (dos conectores) | Reducido |
| Sellado IP67 | Estándar | Variable | Estándar |
| Configuraciones de contacto | Múltiples opciones – integral | Personalizable | Gama limitada |
| Clasificación de potencia | Hasta 30A | Similar | Similar |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Basado en muestras |
| Trazabilidad | ERP rastreable | Variable | Sí |
| Plazo de entrega | 12-15 días | 4-8 semanas | 4-8 semanas |
| Personalización | MOQ bajo | Variable | MOQ alto |
La ventaja de la Reunión: Recibirá conectividad de señal de alimentación integrada, requisitos de espacio de panel reducidos y administración de cables simplificada, todo a un precio rentable, sin el costo superior de las marcas europeas.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a la serie X utilizada en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción de la serie X de Reunión opera bajo estrictos controles de proceso. El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales. Para cada lote se conservan registros de pruebas, certificados de materiales e informes de inspección.
La principal ventaja eseficiencia de espacio y cableado. Un conector híbrido:
Reduce los recortes del panel– Un conector frente a dos o tres conectores separados.
Reduce el número de cables– Un conjunto de cables frente a varios cables.
Simplifica la instalación– Una operación de apareamiento frente a múltiples operaciones.
Reduce los posibles puntos de falla– Menos conexiones significa menos puntos de falla.
Mejora la gestión de cables.– Un cable es más fácil de encaminar y asegurar.
Para equipos con espacio de panel limitado, como dispositivos médicos, robótica o controles industriales compactos, el conector híbrido suele ser esencial.
Reunión recomienda las siguientes prácticas de instalación:
Apareamiento– Empuje firmemente hasta que un clic audible confirme el bloqueo.
Inspección de junta tórica– Reemplace la junta tórica si ve deformaciones, grietas o endurecimiento.
Radio de curvatura del cable– Mantener mínimo5× diámetro del cable en la entrada del conector.
Orientación– Oriente la salida del cable hacia abajo para instalaciones al aire libre/lavables.
