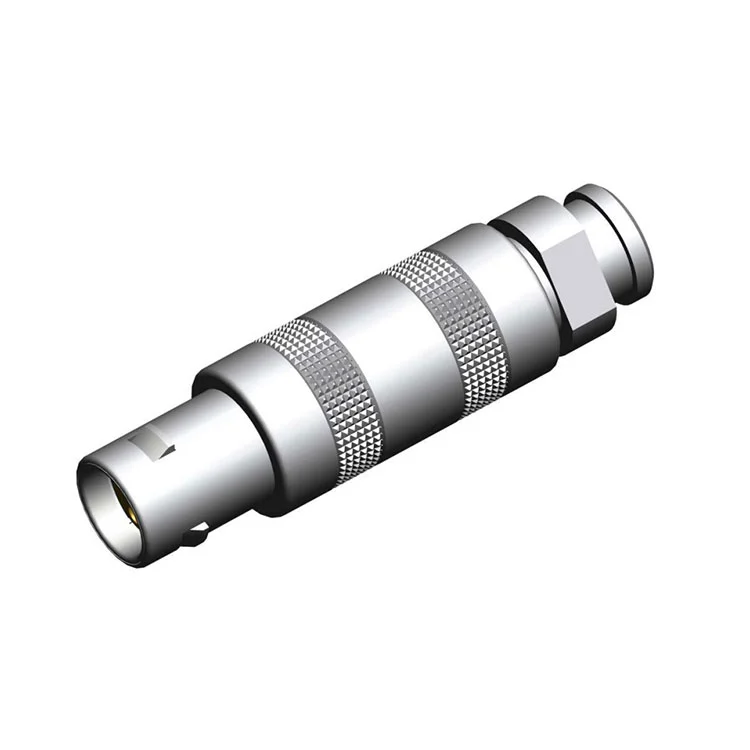

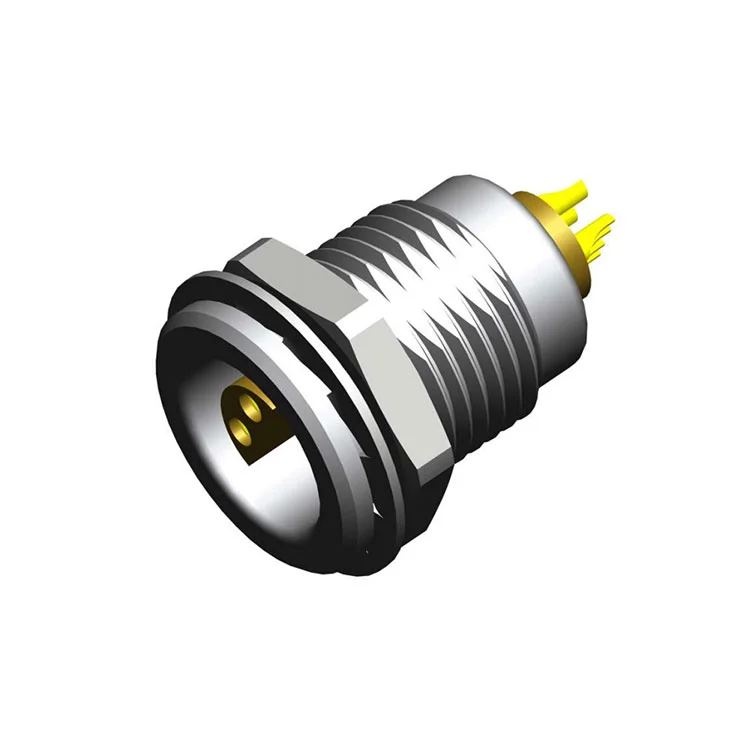

El conector push-pull metálico de la serie S es la respuesta de Reunion a la creciente demanda de interconexión liviana y de alta densidad en equipos portátiles y con espacio limitado. Esta serie cuenta con una carcasa metálica de perfil delgado construida con una aleación de cobre de alta resistencia, lo que reduce significativamente el peso sin comprometer la resistencia mecánica ni la eficacia del blindaje. El mecanismo de cierre automático push-pull proporciona retroalimentación táctil audible, lo que confirma un acoplamiento seguro incluso en escenarios de acoplamiento ciego comunes en diseños de chasis estrechos.
Disponible en múltiples tamaños de carcasa (0 a 2) con recuentos de contactos que van de 2 a 6 pines, la Serie S admite estilos de terminación de PCB y soldadura, brindando a los diseñadores flexibilidad en los métodos de ensamblaje. Las capacidades de fabricación interna de Reunion, incluido el mecanizado de precisión, el moldeado por inserción y las pruebas automatizadas, garantizan una precisión dimensional y un rendimiento eléctrico constantes en series de producción de gran volumen. Para los ingenieros que se enfrentan a presupuestos de peso y espacio limitado en PCB, la Serie S ofrece una solución convincente que mantiene una confiabilidad de nivel profesional en un paquete miniaturizado.
La Serie S destaca por su combinación única de diseño liviano, eficiencia de espacio y rendimiento robusto.
| Característica | Beneficio |
| Diseño de panel de perfil bajo | La mínima protuberancia más allá de la superficie de montaje ahorra valioso espacio en el equipo. |
| Autobloqueo Push-Pull | Acoplamiento rápido con una sola mano con confirmación de clic audible: ideal para conexiones ciegas o en espacios reducidos. |
| Blindaje EMC completo | La carcasa totalmente metálica proporciona protección EMI de 360° para señales sensibles. |
| Múltiples tamaños de conchas (0–2) | Seleccione la carcasa más pequeña que se ajuste a su número de contactos, sin conectores de gran tamaño. |
| 2 a 12 opciones de contacto | Las configuraciones de pines flexibles admiten diversos requisitos de señal y energía. |
| Amplio rango de temperatura | Variantes de -45 °C a +125 °C disponibles para entornos exigentes. |
| Alta durabilidad del ciclo | >5000 ciclos de acoplamiento con resistencia de contacto constante. |
Estas características posicionan a la Serie S como el conector elegido por los fabricantes de equipos de prueba y OEM de dispositivos médicos.
El conector push-pull metálico de la serie S es específicamente adecuado para aplicaciones donde la portabilidad, la reducción de peso y la eficiencia del espacio son los principales factores de diseño.
- Dispositivos médicos de mano— Ultrasonidos portátiles, monitores de pacientes, oxímetros de pulso, dispositivos electroquirúrgicos e instrumentos de diagnóstico.
- Prueba y medición— Osciloscopios portátiles, multímetros, analizadores lógicos, herramientas de calibración y probadores de alta y baja temperatura.
- Tecnología usable— Exoesqueletos industriales, parches de vigilancia de la salud y pantallas montadas en la cabeza.
- Equipo audiovisual— Grabadoras portátiles profesionales, cámaras de transmisión y transmisores inalámbricos.
Reunion diseña la Serie S para cumplir con los exigentes requisitos de rendimiento manteniendo al mismo tiempo una construcción liviana.
| Parámetro | Especificación |
| Material de la carcasa | Latón (estándar) |
| Tamaños de concha | 0, 1, 2 |
| Número de contactos | 2 a 6 pines |
| Clasificación actual | 5 A a 15 A por contacto (depende del calibre del contacto) |
| Clasificación de voltaje | 200 V a 500 V CA/CC |
| Ciclos de apareamiento | >5.000 operaciones |
| Rango de temperatura | -45°C ~ +125°C (estándar) |
| Blindaje EMI | Blindaje totalmente metálico de 360°; >60dB de atenuación a 100MHz |
| Protección de ingreso | IP50 (estándar) |
| Resistencia a la niebla salina | >72 horas |
| Vibración | 10–2000 Hz, 10 g |
| Choque mecánico | 100 g, 6 ms |
| Resistencia de contacto | ≤5mΩ (inicial) |
| Resistencia de aislamiento | ≥5000MΩ (a 500 VCC) |
Todos los conectores de la serie S cumplen con RoHS y están sujetos a pruebas 100% eléctricas y mecánicas antes del envío, con control estadístico de procesos (SPC) aplicado a dimensiones críticas.
Reunion ofrece amplias opciones de personalización para la Serie S, lo que permite a los OEM adaptar los conectores con precisión a las necesidades de su aplicación.
- Color de la concha— Plata, negro o colores RAL personalizados.
- Revestimiento de contacto— Oro (estándar), plata o estaño; Se puede especificar el espesor.
- Contacto Cargando— Complete solo los contactos requeridos; Las posiciones no utilizadas se pueden dejar vacías o llenar con pines falsos.
- Conjuntos de cables— Longitud y calibre personalizados (de 32 AWG a 20 AWG), material de revestimiento (PVC, PUR, silicona, PTFE) y protectores contra tirones.
- Grabado láser— Logotipo, número de pieza o código de barras en la superficie de la carcasa.
- Embalaje— Tubos antiestáticos, cinta y carrete o etiquetado personalizado.
Reunion controla cada paso crítico en sus instalaciones de 4.000 m² en Shenzhen:
- Mecanizado de precisión— Torneado CNC de carcasas de aleación de aluminio con una tolerancia de ±0,01 mm.
- Anodizado/Chapado— Tratamiento superficial para resistencia a la corrosión y coloración opcional.
- Contacto Estampado y Enchapado— Estampación de alta velocidad a partir de aleaciones de cobre; chapado en oro selectivo.
- Moldeo por inyección— Inserciones moldeadas a partir de plásticos de ingeniería (PPS, LCP) para estabilidad a altas temperaturas.
- Asamblea— Montaje semiautomático con control de par e inspección visual.
- Pruebas eléctricas— 100% de resistencia de aislamiento, resistencia dieléctrica, resistencia de contacto y controles de continuidad.
- Pruebas mecánicas— Verificación de la fuerza de acoplamiento/desacoplamiento e inspección dimensional.
- Embalaje— Bolsas antiestáticas selladas al vacío con desecante, envasadas en cajas de cartón reforzadas.
| Aspecto | Serie S de Reunión | Serie típica comparable de Europa y EE. UU. |
| Precio | Aproximadamente1/3de precios de marcas premium | Estructura de costos de primas |
| Densidad de contacto | Hasta 12 pines en tamaños de carcasa comparables | Densidad similar pero mayor costo |
| Opciones de tamaño de concha | 0 a 2 disponibles | A menudo limitado a 3 tamaños para variantes livianas. |
| Rango de temperatura | -45°C a +125°C (estándar) | -25°C a +85°C típico |
| Cantidad mínima de pedido | Sin MOQ para configuraciones estándar; MOQ bajo para personalizado | Cantidad mínima de pedido a menudo alto para variantes no estándar |
| Personalización | Rápido, flexible y con un plazo de entrega de muestras de 2 semanas | Más lento, menos flexible |
| Experiencia de fábrica | 15 años de mecanizado, moldeado y montaje internos | A menudo se subcontrata a través de múltiples proveedores. |
La decisión de Reunion de ofrecer latón como material de carcasa estándar (no una opción costosa) le da a la Serie S una ventaja de mercado única. Combinado con precios directos de fábrica y soporte de ingeniería receptivo, brindamos a los fabricantes de equipos originales (OEM) de equipos portátiles una ventaja competitiva.
El sistema de calidad de Reunión está validado a través de certificaciones reconocidas internacionalmente que abarcan el diseño, la fabricación y la distribución.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Sistema de gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental, que abarca la reducción de residuos y el uso sostenible de materiales. |
| ISO 13485:2016 | Gestión de calidad para dispositivos médicos: esencial para los OEM de atención médica. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados de América del Norte. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
Las instalaciones integradas verticalmente de Reunion y la trazabilidad basada en ERP garantizan que cada conector de la Serie S se produzca bajo rigurosos controles de proceso, desde la entrada de la materia prima hasta la inspección final.
| Servicio | Detalle |
| Muestras | Disponible para evaluación funcional; Algunas configuraciones estándar son gratuitas (puede aplicarse pago por adelantado para ciertas variantes; los costos de envío corren a cargo del cliente). Plazo de entrega de muestras personalizadas: 7 a 10 días. |
| Pruebas | Reunion emplea estaciones de prueba automatizadas para una inspección del 100% de la resistencia de contacto, el aislamiento, la resistencia dieléctrica, la fuerza de acoplamiento/desacoplamiento y los defectos visuales. Pruebas de confiabilidad (niebla salina, choque térmico, vibración) disponibles a pedido. |
| Garantía | 12 meses desde la fecha de envío contra defectos de fabricación según el uso recomendado. |
| Devoluciones | Los productos confirmados como defectuosos serán reemplazados o reembolsados; El envío de devolución y la reposición se manejan caso por caso con una comunicación clara. |
Sí, la norma ISO 13485 se aplica a la Serie S porque el sistema de gestión de calidad de Reunion cubre todos nuestros productos de conectores. Para su dispositivo portátil no médico (por ejemplo, equipos de prueba portátiles o sensores industriales portátiles), esta certificación lo beneficia al garantizar:
- Trazabilidad estricta— cada lote de la Serie S está documentado con registros de producción y datos de prueba.
- control de cambios— cualquier modificación de material o proceso requiere una revalidación formal, evitando cambios inesperados en el desempeño.
- Controles de proceso más estrictos— la inspección entrante y la verificación durante el proceso son más rigurosas que los estándares industriales típicos.
En esencia, usted recibe garantía de calidad de grado de dispositivo médico aplicada a su producto portátil industrial o de consumo, sin la prima de precio de grado médico.
Reunion ofrece amplias capacidades de ensamblaje de cables para la Serie S. Puedes especificar:
- Tipo de cable— PVC (estándar), PUR (resistente al aceite), silicona (flexible, de alta temperatura) o PTFE (alta temperatura, resistente a productos químicos).
- Indicador— 32AWG a 20AWG, con o sin blindaje.
- Longitud— cualquier longitud personalizada con una tolerancia de ±10 mm.
- Sobremoldeo— Ofrecemos protectores de alivio de tensión sobremoldeados en la carcasa posterior del conector para mejorar el radio de curvatura y la resistencia a la tracción (hasta 200 N). El pedido mínimo de conjuntos sobremoldeados suele ser de 100 piezas, pero podemos aceptar cantidades menores para la creación de prototipos.
- plazo de entrega— 7 a 10 días para cables de muestra (≤5 piezas); 15 a 20 días para pedidos de producción.
Proporcione sus especificaciones de cable y diagrama de cableado a nuestro equipo de I+D; confirmaremos la viabilidad y le entregaremos una muestra para su validación en un plazo de 2 semanas.
