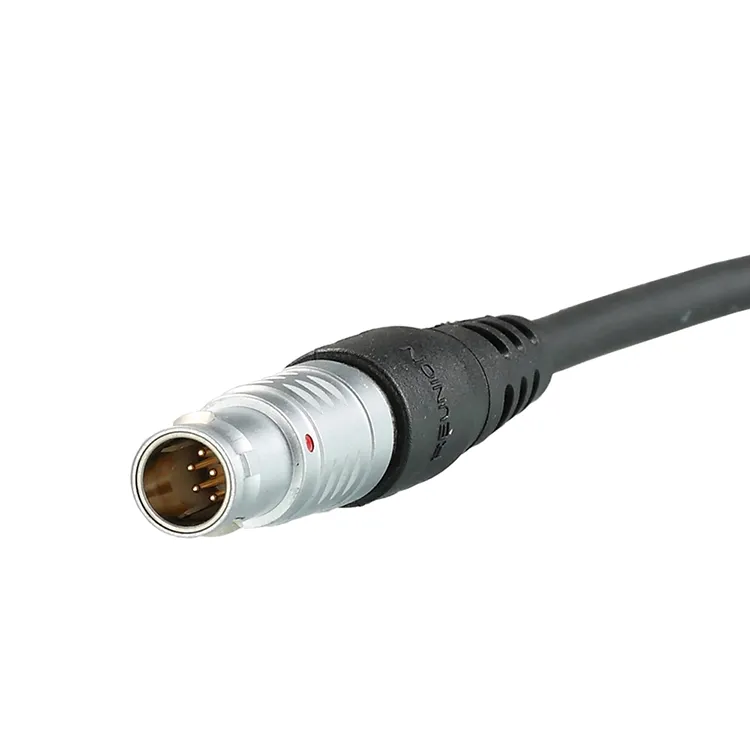

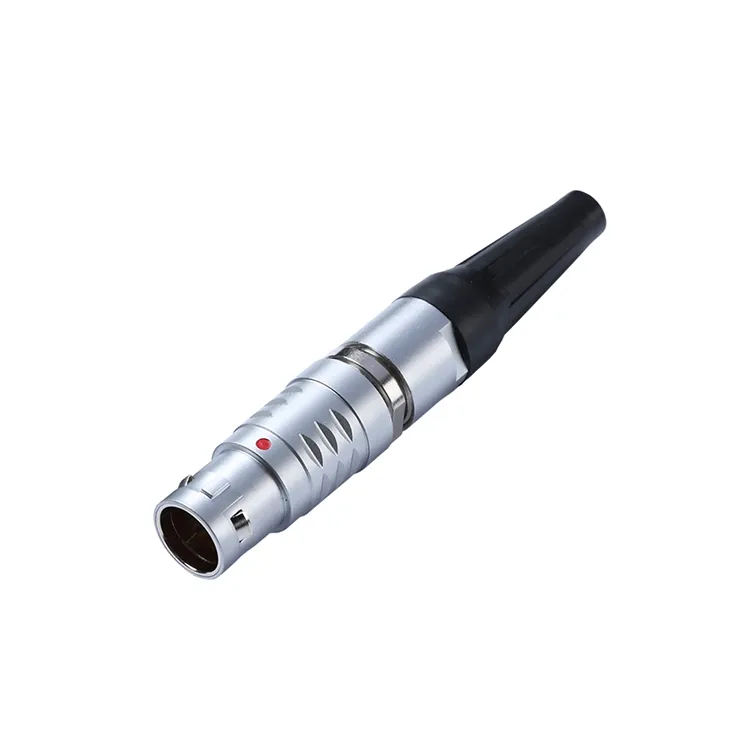

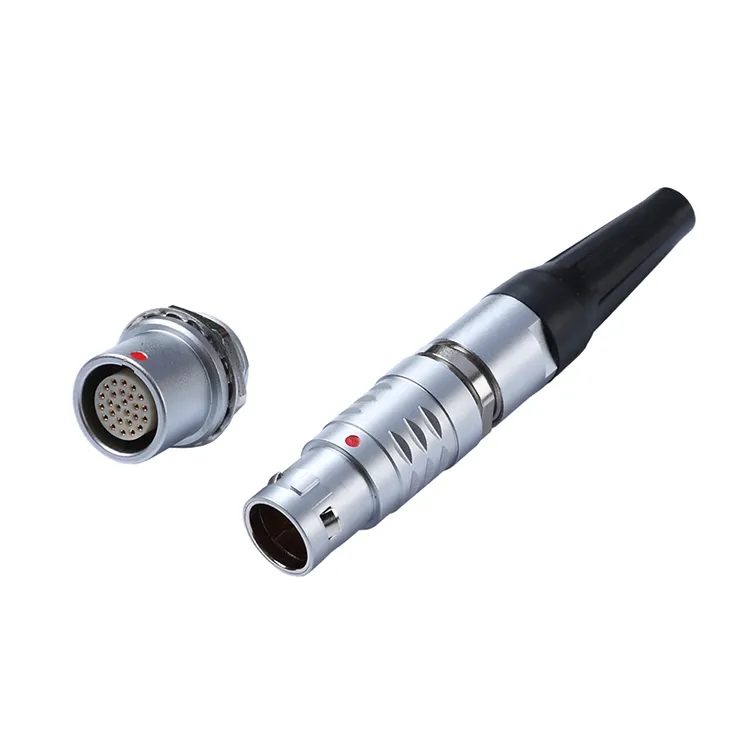

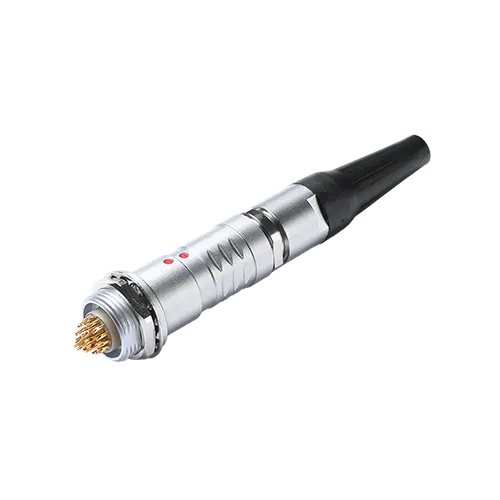

El conector push-pull metálico de la serie B es un conector autoblocante circular push-pull estándar de uso general desarrollado por Reunion para aplicaciones que requieren un acoplamiento y desacoplamiento rápido y seguro. Su mecanismo de bloqueo automático proporciona un clic audible al activarse por completo, lo que confirma una conexión confiable en todo momento. La carcasa integra un diseño de superficie antideslizante y codificación inteligente para evitar errores de acoplamiento ciego, mientras que la construcción totalmente metálica ofrece un blindaje electromagnético eficaz.

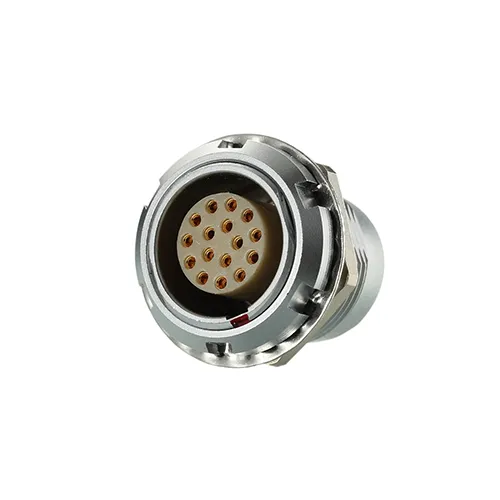

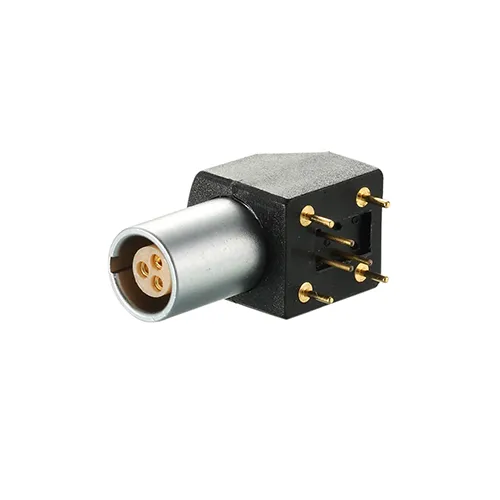

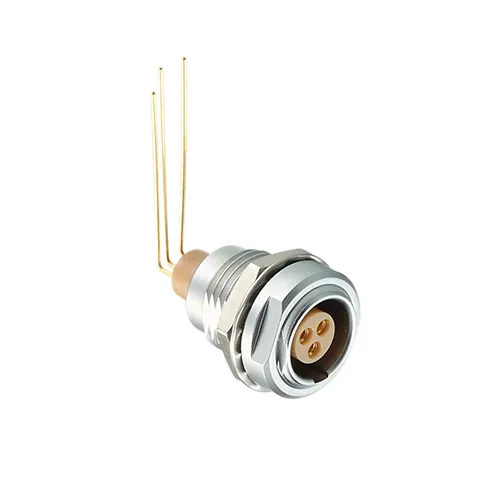

Disponible en versiones recta y de 90°, la serie admite contactos de soldadura, engarzado o PCB, con un número de pines que oscila entre 2 y 32. Esta versatilidad la hace adecuada para la transmisión de señal y potencia en diversos sectores industriales.
La Serie B destaca por su equilibrio entre ingeniería de precisión, durabilidad y rentabilidad. A continuación se detallan las principales ventajas que definen esta línea de productos:
| Característica | Beneficio |
| Cierre rápido de empujar y tirar | Operación con una sola mano con confirmación de bloqueo audible; Acelera la instalación y el mantenimiento. |
| Blindaje totalmente metálico | La protección EMI de 360° garantiza la integridad de la señal en entornos eléctricamente ruidosos. |
| Diseño de llave anti-mismatización | Las múltiples opciones de codificación evitan una inserción incorrecta y reducen los errores de ensamblaje. |
| Construcción compacta que ahorra espacio | La estructura miniaturizada libera valioso espacio en equipos para diseños de sistemas más densos. |

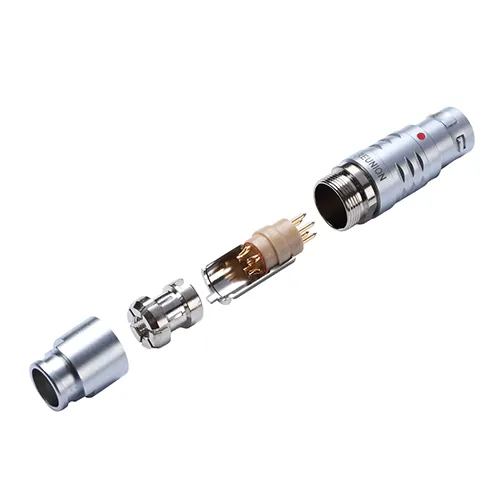

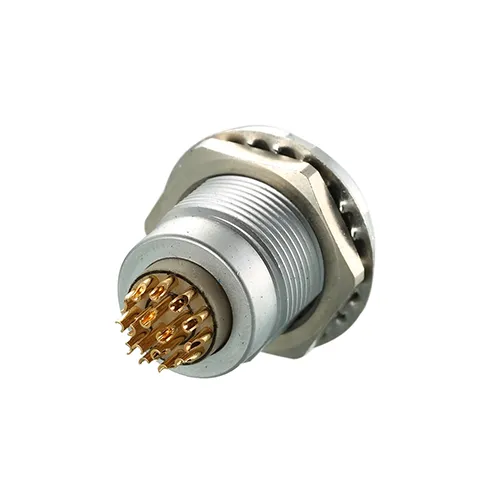

| Opciones de contacto versátiles | Admite terminaciones de soldadura, engarzado y PCB; Tiene capacidad para 2 a 32 pines. |
| Amplia tolerancia ambiental | Clasificado para -45 °C a +125 °C, >5000 ciclos de acoplamiento y resistencia a la niebla salina durante 72 h. |
Estas características hacen que elSerie Buna opción ideal para ingenieros que exigen alta confiabilidad y flexibilidad de diseño sin exceder las restricciones presupuestarias.
Los ingenieros de la reuniónSerie Bpara cumplir con rigurosos estándares de desempeño. La siguiente tabla resume sus parámetros mecánicos, eléctricos y ambientales clave:
| Parámetro | Especificación |
| Ciclos de apareamiento | >5000 operaciones confiables |
| Rango de temperatura | -45°C ~ +125°C |
| Choque mecánico | 100 g, 6 ms |
| Vibración | 10–2000 Hz, 15 g |
| Humedad | Hasta 95% a 60°C |
| Prueba de niebla salina | >72 horas |
| Protección de ingreso | IP50/IP65 |
| Resistencia de contacto | ≤3mΩ (típico) |
| Resistencia de aislamiento | ≥5000MΩ |
Todos los materiales cumplen conRoHSrequisitos, y cada unidad se somete a pruebas 100% eléctricas y mecánicas antes del envío para garantizar una calidad constante.
ElSerie BEl conector metálico push-pull se implementa ampliamente en sectores donde la integridad de la conexión afecta directamente la seguridad y el tiempo de actividad del sistema.
Dispositivos médicos— Monitores de pacientes, instrumentos quirúrgicos, equipos de diagnóstico por imágenes.
Automatización Industrial— Brazos robóticos, máquinas CNC, sistemas transportadores e interfaces PLC.
Prueba y medición— Osciloscopios, registradores de datos y herramientas de calibración de sensores.
Equipos semiconductores— Sistemas de manipulación de obleas, estaciones de sonda y máquinas de inspección.
Audiovisual y comunicación— Cámaras de transmisión, interfaces de audio profesionales y conmutadores de red.
Militar y seguridad— Dispositivos de comunicación portátiles, sistemas de vigilancia y dispositivos electrónicos desplegables sobre el terreno.
Un fabricante de dispositivos médicos con sede en Shenzhen enfrentó interrupciones de señal intermitentes en sus sistemas de monitorización de pacientes debido al desgaste del conector después de 2000 ciclos. Reemplazaron sus conectores existentes con los de Reunion.Serie B, que presenta un diseño de bloqueo automático con confirmación audible y contactos chapados en oro. El resultado:cero fallos de conexiónmás de 18 meses de uso hospitalario continuo, superando los 5.000 ciclos de apareamiento por unidad. El hospital informó una mayor confiabilidad del diagnóstico y una reducción de las llamadas de mantenimiento, atribuyendo directamente la mejora al rendimiento mecánico y eléctrico constante del conector.
Un integrador de una línea de montaje de automóviles necesitaba un conector compacto y de alta durabilidad para herramientas de extremo de brazo (EOAT) en robots de seis ejes. ElSerie B, con su opción de codo de 90° y configuración de 12 pines, fue elegido por su capacidad para soportar entornos de alta vibración (15 g a 2000 Hz) y cambios rápidos de herramientas. Durante una producción de 12 meses,sin tiempo de inactividad relacionado con el conectorse registró y la función de bloqueo audible redujo el tiempo de instalación en un 30 % por cambio de herramienta, lo que mejoró la eficiencia general de la línea.
El compromiso de Reunión con la calidad se valida a través de certificaciones reconocidas internacionalmente que abarcan el diseño, la fabricación y la distribución.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001 | Sistema de gestión de calidad para el diseño, producción y servicio. |
| ISO 14001 | Gestión ambiental, asegurando prácticas de fabricación sustentables. |
| ISO 13485 | Gestión de la calidad de los dispositivos médicos: fundamental para las aplicaciones sanitarias. |
| UL | Certificación de seguridad de producto para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas, conforme a las directivas de la UE. |
CadaSerie BEl conector se produce bajo estrictos controles de proceso, con sistemas internos de inspección y trazabilidad. El sistema ERP de Reunion realiza un seguimiento de cada lote desde la recepción del material hasta las pruebas finales, lo que garantiza una responsabilidad total.
| Aspecto | Serie B de Reunión | Marcas típicas europeas/estadounidenses |
| Precio | ~1/3 del precio de la competencia | Precios premium |
| Calidad | Rendimiento y materiales comparables | Punto de referencia de la industria |
| Compatibilidad | Totalmente intercambiable | Los diseños patentados pueden limitar las opciones |
| Cantidad mínima de pedido | Sin MOQ para artículos estándar; MOQ bajo para personalizado | A menudo, requisitos de MOQ elevados |
| Personalización | Servicio ODM/OEM rápido y flexible | Procesos de personalización más lentos y rígidos |
| Plazo de entrega | Muestras de 5 a 7 días; pedidos de 15 a 20 días | Normalmente más largo |
| Experiencia | 15 años de I+D y fabricación internos | Establecido pero a menudo subcontratado |
La fábrica integrada verticalmente de Reunión (que abarca diseño, moldeo por inyección, soldadura, corte/pelado de cables, ensamblaje y pruebas) garantiza un control de calidad perfecto y una respuesta más rápida a las solicitudes personalizadas. Esta estructura se traduce directamente en ahorros de costos transferidos a los clientes.
Reunion comprende que los conectores disponibles en el mercado pueden no adaptarse a todas las aplicaciones. ElSerie Badmite una amplia personalización para cumplir con requisitos de diseño únicos.
- Color de la carcasa (códigos RAL estándar o personalizados)
- Espesor del revestimiento (oro, níquel o estaño)

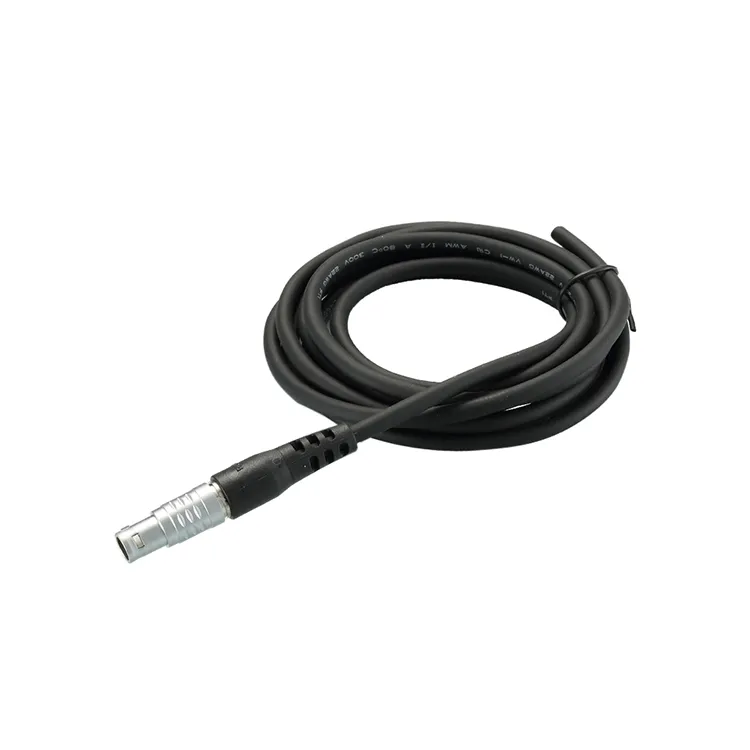

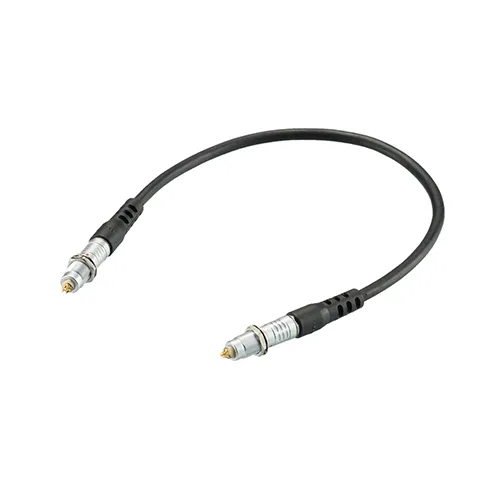

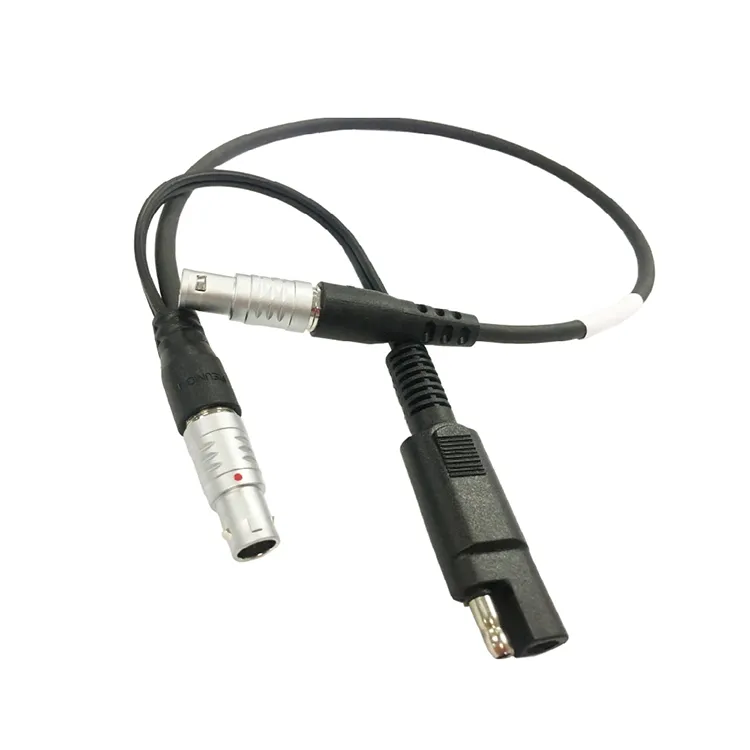

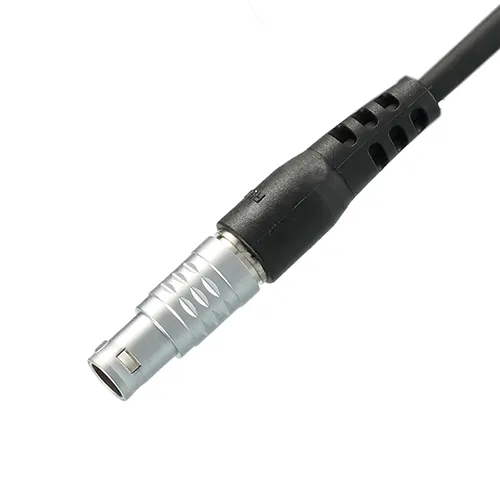

- Conjuntos de cables con longitud, calibre y material de cubierta especificados (PVC/PUR)
- Herramientas de molde para formas no estándar
- Impresión de logotipo para identidad de marca.
- Embalaje (a granel, en bobina o etiquetado personalizado)
Reunion controla cada paso dentro de sus instalaciones de 4.000 m²:
Estampado— Punzonado de precisión de terminales de contacto de aleación de cobre de alta calidad.
Moldeo por inyección— Moldeo de carcasas y aisladores mediante termoplásticos de altas prestaciones.
Enchapado— Chapado en oro o niquelado para una baja resistencia al contacto y protección contra la corrosión.
Asamblea— Montaje manual y automatizado con control de par y dimensiones.
Pruebas— Pruebas de continuidad eléctrica, aislamiento y funcionamiento mecánico al 100%.
Embalaje— Embalaje antiestático y resistente a la humedad listo para su envío.
| Servicio | Detalle |
| Muestras | Disponible para pruebas funcionales; Algunas muestras son gratuitas (se requiere pago por adelantado para ciertos tipos; los costos de envío corren a cargo del cliente). |
| Pruebas | Los equipos internos avanzados realizan pruebas 100 % exhaustivas antes del envío, incluidas la resistencia de contacto, la rigidez dieléctrica y la fuerza de acoplamiento. |
| Garantía | 12 meses desde la fecha de envío, cubriendo defectos de fabricación bajo uso adecuado. |
| Devoluciones | Los productos defectuosos confirmados por el control de calidad de Reunión serán reemplazados o reembolsados; Los arreglos de envío de devolución dependen del caso. |
| Artículo | Detalle |
| Embalaje estándar | Cajas de cartón con materiales internos antiestáticos y amortiguadores. |
| Embalaje personalizado | Disponibles previa solicitud (por ejemplo, embalaje en carrete, etiquetado personalizado, bolsas con barrera contra la humedad). |
| Plazo de entrega | Muestras: 5 a 7 días; Órdenes de producción: 15 a 20 días; Productos personalizados: normalmente entre 25 y 30 días (los diseños complejos pueden extenderse; se proporciona confirmación por escrito). |
| Métodos de envío | Pedidos al por mayor: transporte marítimo o aéreo; Muestras: mensajería urgente (DHL, FedEx, TNT, UPS, EMS). |
| Condiciones de entrega | EXW, FCA, MANDO, CIF, CPT, etc. |
Sí. Reunión diseña suSerie Bcon dimensiones estándar y diseños de contactos para garantizarcompatibilidad mecánica y eléctricacon los principales sistemas de conectores circulares. Muchos clientes han sustituido con éxito los conectores Reunion sin modificar sus PCB o recortes de panel existentes. Recomendamos verificar la asignación de pines y la posición de las claves para su modelo específico; nuestro equipo de ingeniería puede proporcionar documentación de referencia cruzada si lo solicita.
Reunión opera bajoISO 13485(dispositivos médicos), sistemas de gestión ISO 9001 e ISO 14001. CadaSerie BEl conector se somete a una inspección completa, incluidas pruebas de resistencia de contacto, aislamiento, resistencia dieléctrica y fuerza de acoplamiento. También realizamos pruebas de muestras aleatorias para niebla salina, ciclos térmicos y choque mecánico. Se mantiene una trazabilidad completa a través de nuestro sistema ERP, desde la materia prima hasta los productos terminados, de modo que cada lote pueda rastrearse hasta fechas de producción, operadores y registros de pruebas específicos.
Para estándarSerie Belementos,no hay cantidad mínima de pedido- puedes pedir tan solo una pieza. Para versiones personalizadas (por ejemplo, número especial de pines, longitud del cable, color de la carcasa o espesor del revestimiento), nuestro MOQ típico estan solo 50 a 100 piezasdependiendo de la complejidad, aunque somos flexibles para pedidos de prototipos o de prueba. Para comenzar, simplemente proporcione sus requisitos eléctricos, dibujos mecánicos (si están disponibles), longitud y material del cable deseado y cualquier requisito ambiental especial. Nuestro equipo de I+D de 10 personas responderá con una evaluación de viabilidad y una propuesta de muestra en un plazo de 2 a 3 días hábiles.
Reunión se ha ganado la confianza de los líderes de la industria en múltiples sectores. Nuestros conectores son utilizados por:
SIEMENS · SAMSUNG · Unilumin · LEYARD · BOE · GKG · YAHAM · Absen · Cedar Electronics · HKC · roborock · HEXAGON · Leica · viewall · SANMINA · Lungshield medical · GOALZERO · TCL (CSOT) · WEGO · Cmsemicon
Estas asociaciones reflejan nuestro compromiso con la calidad, la confiabilidad y el servicio receptivo: valores integrados en cada conector metálico push-pull serie B que ofrecemos.
