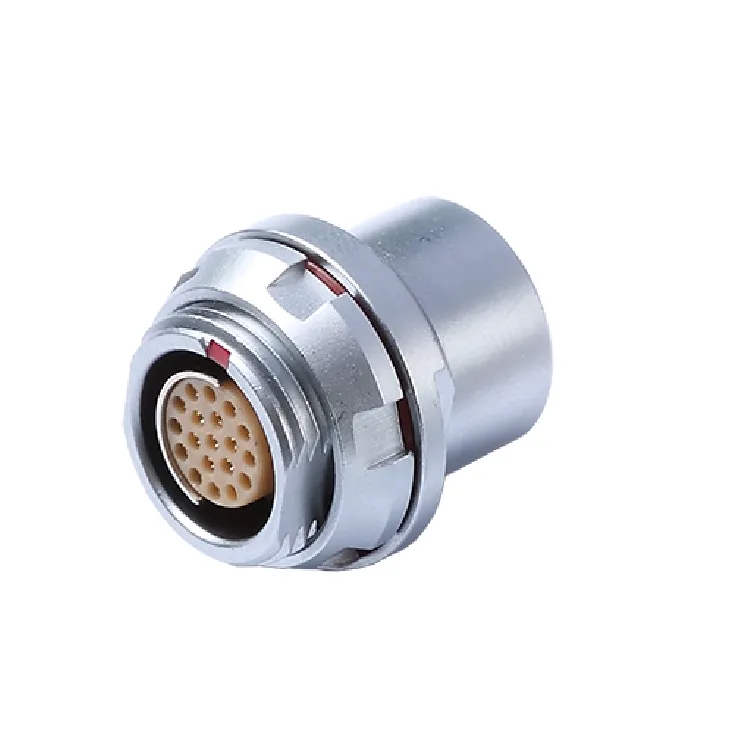

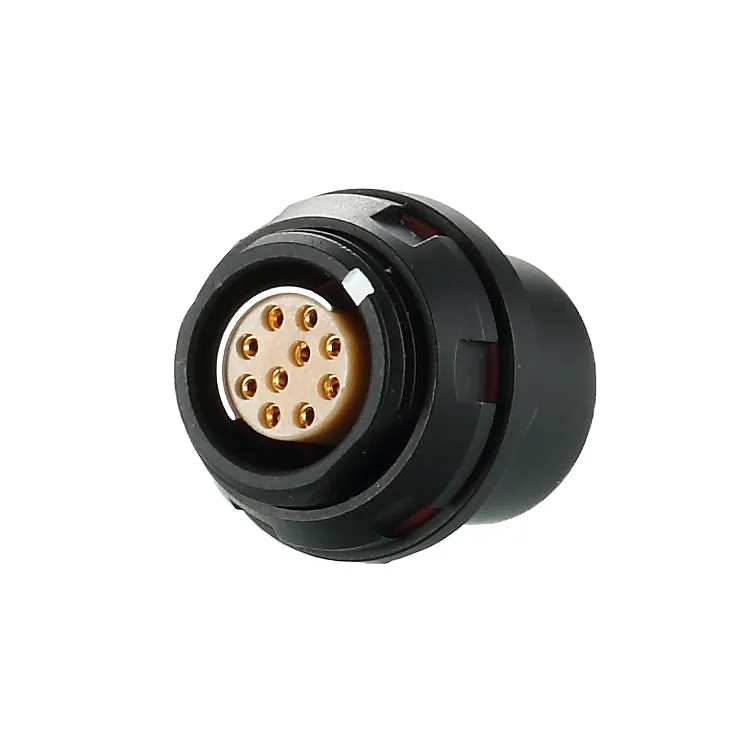

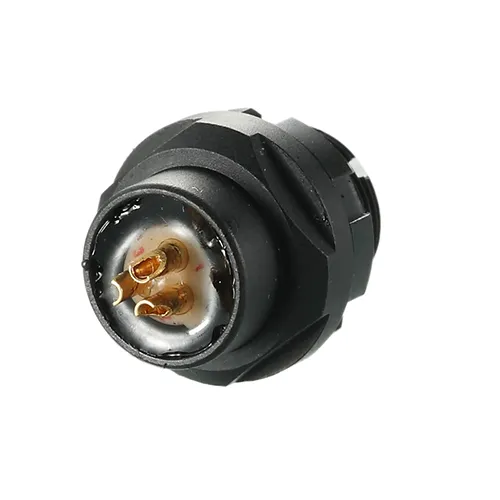

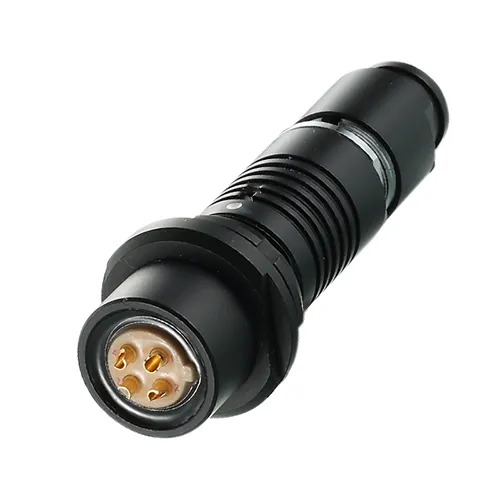

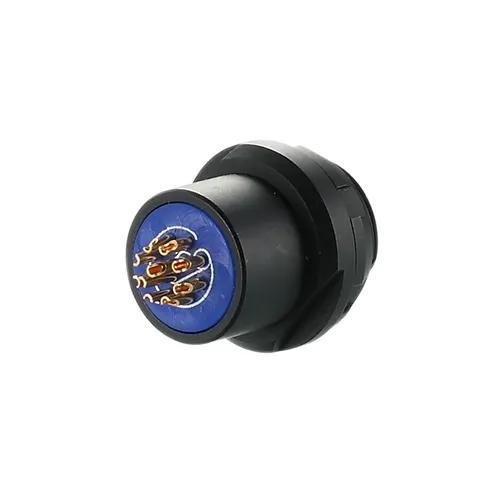

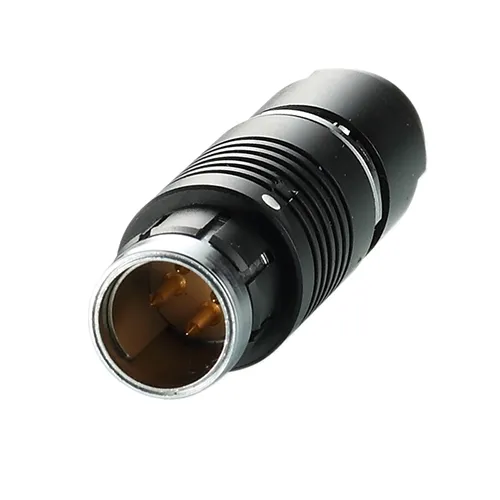

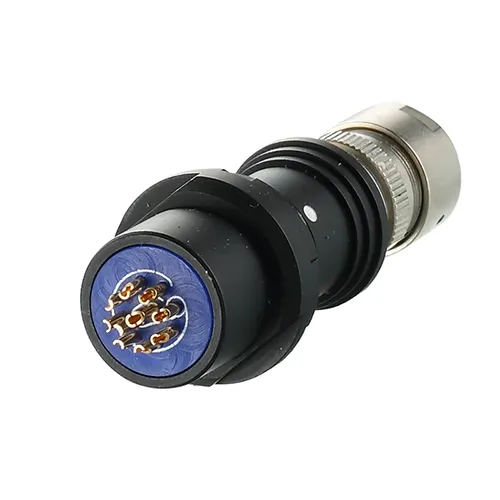

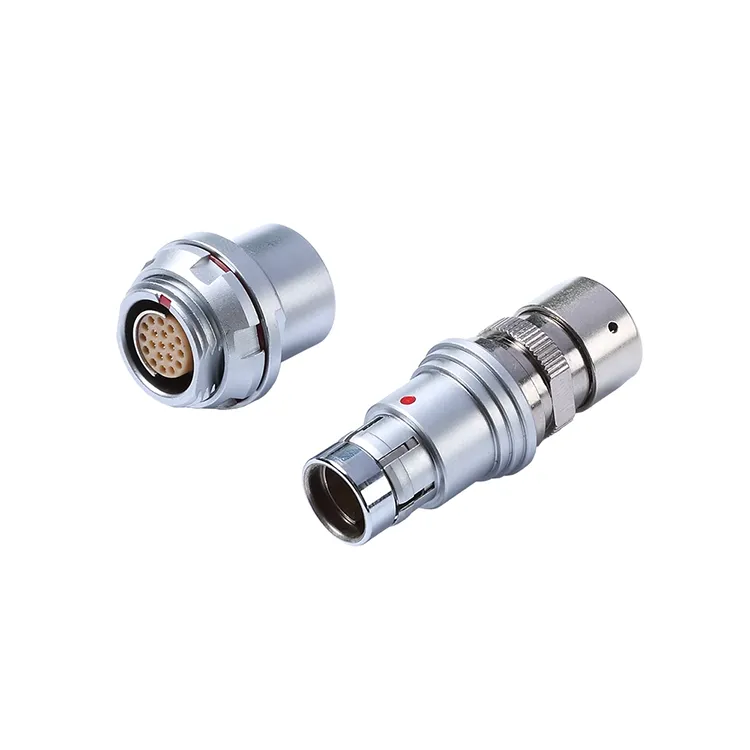

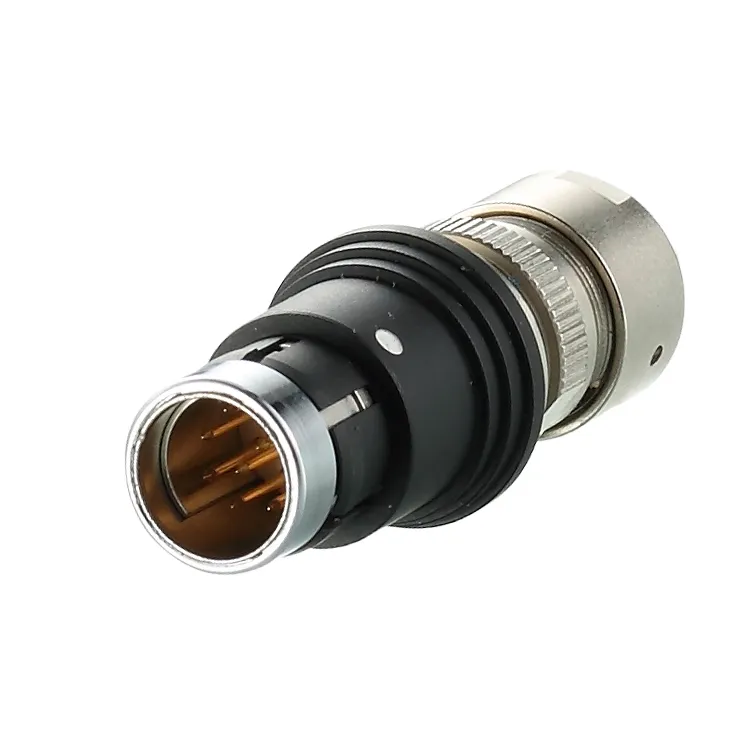

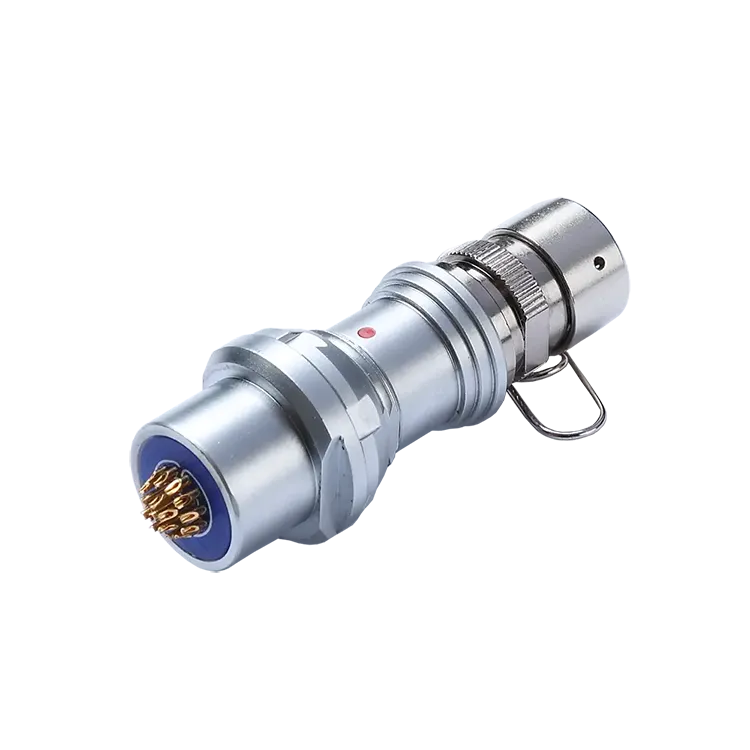

La carcasa metálica mecanizada con precisión presenta un acabado resistente a la corrosión, sellado con clasificación IP67 cuando está acoplada y funciona entre 45 °C y +125 °C. Disponible en configuraciones de 2 a 12 contactos con terminaciones de soldadura o PCB, el conector push-pull metálico de la serie F de Reunion admite transmisión de señal y potencia en factores de forma compactos. La fabricación verticalmente integrada de Reunion (que abarca mecanizado, moldeado, enchapado y ensamblaje) garantiza que cada unidad cumpla con estrictos estándares de calidad.
La polarización codificada evita errores de conexión, mientras que el diseño de agarre ergonómico permite la operación con una sola mano incluso con guantes. Para los ingenieros que diseñan equipos para entornos exteriores, marinos o de lavado, el conector push-pull metálico de la serie F de Reunion ofrece protección, confiabilidad y rentabilidad que los competidores luchan por igualar.
| Característica | Beneficio | Evidencia de validación |
| Sellado IP68 (acoplado) | Resiste la inmersión continua en 1 m de agua durante 30 minutos, esencial para luces de túneles, sensores marinos y ciclos de lavado diarios. | Cada lote de producción se sometepruebas aleatorias de circuitos vivos sumergidos; Vídeos de prueba disponibles bajo petición. |
| Bloqueo de vaivén | Acoplamiento rápido para una instalación rápida, para instalaciones permanentes o propensas a vibraciones, ambas en el mismo conector. | Se puede apretar manualmente, no se necesitan herramientas. |
| Carcasa totalmente metálica resistente a la corrosión | PasesNiebla salina durante 72 horas (ASTM B117)— ideal para infraestructura costera, plataformas marinas y zonas de salpicaduras de productos químicos. | Característica estándar,no es una actualización paga(frente a las 48 horas típicas de la competencia). |
| Amplio rango de temperatura | -45°C a +125°C— confiable tanto en los inviernos árticos al aire libre como en el calor del desierto de las granjas solares. | Validado en cámaras de ciclado térmico concarga actual completadurante los ciclos de rampa. |
| Capacidad actual | Multinúcleo: ofrece potencia y señal en la misma carcasa circular compacta. | Resistencia de contacto ≤5mΩ inicial;caras de acoplamiento chapadas en oropara un bajo aumento de calor. |
| Diseño de agarre ergonómico | La carcasa texturizada y la generosa zona de lengüeta permiten acoplar y desacoplar con una sola mano, incluso conmanos enguantadas— crítico para el servicio de campo en condiciones húmedas o frías. | Comentarios de campo:Instalación un 20% más rápidaque los conectores roscados tradicionales (verificados por el cliente solar EPC). |
| Terminación flexible | Las opciones de soldadura y PCB admiten diversos tipos de cables, conjuntos de arneses y montaje directo en placa. | Números de pieza de herramientas disponibles para rangos AWG estándar. |
Un fabricante de boyas de navegación para plataformas petrolíferas en alta mar necesitaba un conector que resistierainmersión en agua salada, impacto de olas y acoplamiento repetido durante los cambios de batería. Después de que los conectores de la competencia fallaran en una niebla salina de 48 horas, elConector push-pull de metal serie F de Reunión(IP68 + carcasa resistente a la corrosión) se seleccionó para la entrada del panel solar, la salida de la batería y los enlaces de datos del sensor.Se desplegaron más de 500 conectores a lo largo de dos años en el Mar del Norte: cero fallos relacionados con la corrosión, incluso cuando se recuperaron boyas con crecimiento marino en los caparazones.
Todos los parámetros se verifican enSistema de gestión de calidad alineado con ISO 13485 de Reunión, con certificados de material completos y registros de trazabilidad conservados para cada lote.
| Parámetro | Especificación | Condición de prueba / Nota |
| Material de la carcasa | Carcasa cromada de cobre de alta resistencia, acabado resistente a la corrosión | Niebla salina 72h (ASTM B117)- estándar |
| Número de contactos | 2 a 12 pines (carga personalizable) | Polarización codificada para evitar errores de conexión |
| Clasificación actual | 2A a 15A por contacto (dependiente del calibre) | Contactos chapados en oro para una resistencia estable |
| Clasificación de voltaje | 125 V a 500 V CA/CC (dependiente del espacio) | Tensión de resistencia dieléctrica probada al 100%. |
| Ciclos de apareamiento | >5.000 operaciones | Mantiene una resistencia de contacto de ≤5 mΩ |
| Rango de temperatura | -45°C ~ +125°C | Carga de corriente completa durante el ciclo térmico |
| Protección de ingreso | IP67 | IP50 opcional para un uso menos exigente |
| Vibración | 10–2000 Hz, 15 g | Sin contacto intermitente >1μs |
| Choque mecánico | 100 g, 6 ms | Pulso semisinusoidal |
| Resistencia de contacto | ≤5mΩ (inicial) | Medido según MIL‑STD‑1344 |
| Resistencia de aislamiento | ≥5000MΩ | Seco y después del acondicionamiento de humedad. |
| Cumplimiento normativo | RoHS, ALCANCE; UL | Declaración completa previa solicitud |
Cuando se evalúa encosto total de propiedad (TCO)– no sólo el precio unitario – elConector push-pull de metal serie F de ReuniónSupera consistentemente a las alternativas premium europeas y estadounidenses.
| Aspecto | Serie F de reunión | Serie típica comparable de Europa y EE. UU. |
| Precio unitario | ~1/3de marcas premium | Estructura de costos de primas |
| Clasificación IP (estándar) | IP67(inmersión de 1 m) — incluido | A menudo IP67 (1 m) - IP68 como opción costosa |
| Aerosol de sal (estándar) | 72 horas— incluido | 48 horas: típico; 72h sólo bajo pedido especial |
| Rango de temperatura | -45°C a +125°C- estándar | -25°C a +85°C: típico para precios comparables |
| Sistema de bloqueo | Sistema push-pull— ambos en un conector | Bloqueo y liberación rápidos |
| Cantidad mínima de pedido | Sin cantidad mínima de pedidopara configuraciones estándar | A menudo, MOQ de más de 500 para variantes que no están en stock |
| Personalización | Color de la carcasa, conjunto de cables, carga de contactos, grabado del logotipo.respuesta rápida | Opciones limitadas; respuesta de ingeniería más lenta |
| Plazo de entrega (producción) | 15-20 días | 5 a 10 semanas típicas |
| Trazabilidad y Calidad | Documentación de nivel ISO 13485 (trazabilidad de grado médico) | Calidad industrial, a menudo subcontratada por varios proveedores |
| Artículo | Detalle |
| Embalaje estándar | Bolsas antiestáticas con protección individual de cavidades; Cartones reforzados con revestimiento de barrera contra la humedad. |
| Embalaje personalizado | Etiquetado en carrete, bandeja o personalizado disponible a pedido. |
| Plazo de entrega | Muestras:5 a 7 días; Producción:15-20 días; Arneses personalizados:25-30 días(Se proporciona confirmación por escrito). |
| Métodos de envío | Transporte marítimo/aéreo a granel; express (DHL, FedEx, TNT, UPS) para muestras. |
| Condiciones de entrega | EXW, FCA, FOB, CIF, CPT: flexible para el comprador. |
| Garantía | 12 mesesdesde el envío contra defectos de fabricación bajo uso adecuado. |
| Apoyo técnico | El equipo de ingeniería respondedentro de las 24 horas; Guías de instalación, documentos de referencia cruzada y archivos de pasos 3D disponibles. |
| Política de devoluciones | Defectos de fabricación verificados → reemplazo o reembolso; caso por caso con una comunicación clara. |
| Bienvenido a la auditoría de fábrica | Fomentamos las auditorías de fábrica remotas o in situ:video en vivo de la línea de producciónSe puede programar en un plazo de 48 horas. |
Mandatos ISO 13485trazabilidad, control de cambios y validación de procesos más estrictosque los típicos sistemas de calidad industriales. Esto significa:
- Cada lote está documentado con certificados de materiales completos y registros de pruebas.
- Cualquier cambio de material o proceso se somete a una revalidación formal, lo que garantiza que el producto actual coincida con el del año pasado.
- La inspección entrante y los controles durante el proceso son más rigurosos que la mayoría de los proveedores puramente industriales.
Obtendrá gestión de calidad de grado médico para su aplicación industrial, sin prima médica.

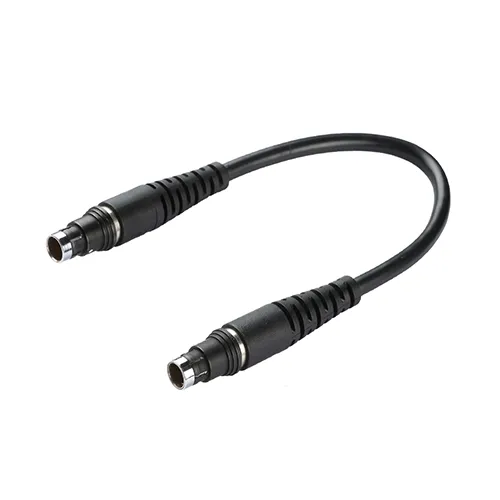

Sí — Ofertas de Reuniónmazos de cables completamente ensambladoscon elConector push-pull de metal serie F de Reuniónen uno o ambos extremos. Especifique el tipo de cable (PVC, PUR, silicona, teflón), longitud, calibre (30 AWG a 16 AWG), blindaje y color del revestimiento.
Conjuntos de cables estándar(≤10m, calibre ≤20AWG):7 a 10 díaspara muestras;15-20 díaspara la producción.
No estándar(alta temperatura, sobremoldeado, conectores personalizados):25-30 díaspara primer orden; los pedidos posteriores se acortan. Proporcione sus especificaciones de cable y diagrama de cableado: nuestro equipo de I+D confirma la viabilidad y las cotizaciones.dentro de 2 días hábiles.
Absolutamente. Ofrecemospersonalización de MOQ bajopara carga por pasador, color de la carcasa (códigos RAL disponibles) e incluso grabado de logotipos. El plazo de entrega de muestras para configuraciones personalizadas suele ser10 a 12 días. Póngase en contacto con nuestro equipo de ingeniería con sus requisitos; le responderemos con un informe de viabilidad y un boceto CAD.
NosotrosNo confíe únicamente en el muestreo por lotes.. Cada lote de producción incluyepruebas aleatorias de circuitos vivos sumergidos(1m, 30min) con continuidad eléctrica monitoreada en todo momento. Los informes de prueba se incluyen automáticamente en la documentación de su envío. A pedido, podemos proporcionarpruebas grabadas en vídeopara su lote específico.
| Tipo de orden | Plazo de entrega típico | Cantidad mínima de pedido |
| Muestras estándar | 5 a 7 días | Sin cantidad mínima de pedido |
| Muestras personalizadas(pin/color/cable) | 10 a 12 días | Sin MOQ para evaluación |
| Órdenes de producción(estándar) | 15-20 días | Sin cantidad mínima de pedido |
| Producción de arneses personalizados | 25-30 días | Cantidad mínima de pedido bajo (discutir con ventas) |
Solicite una muestra o un paquete de dibujos de ingeniería: nuestro equipo técnico proporcionaArchivos CAD 2D/3D, recomendaciones de herramientas de engarce, yguías de referencia cruzadacontra las principales series europeas y estadounidenses, todo en 24 horas.
