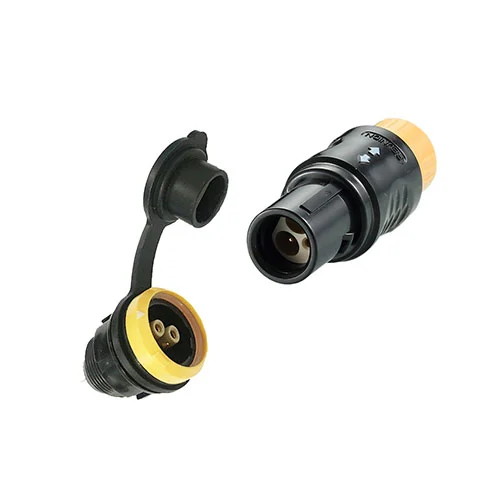

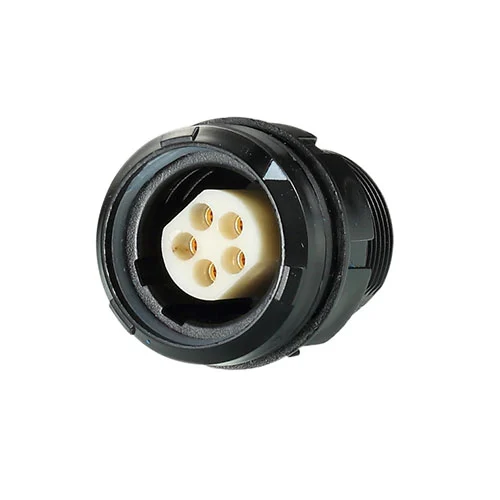

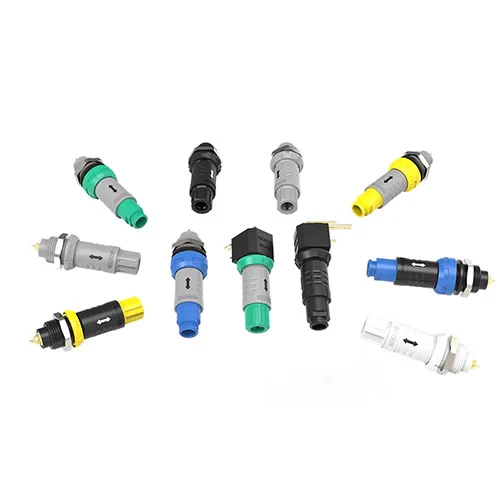

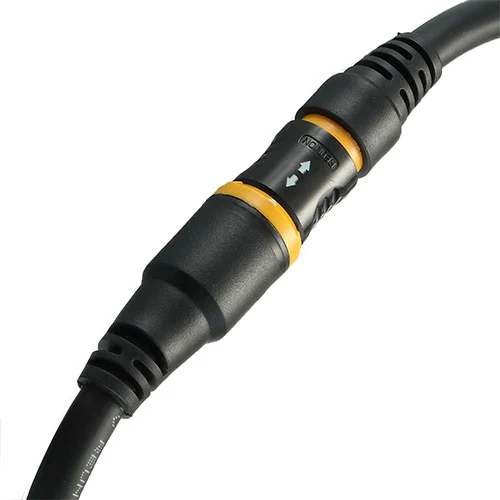

ElConector push-pull de plástico serie Pes la solución dedicada de Reunión para equipos médicos y dispositivos de prueba y medición. La Serie P cuenta con una carcasa moldeada con precisión construida con termoplásticos de ingeniería de alto rendimiento (ABS/PC o PSU) que proporciona una excelente rigidez dieléctrica, resistencia a la corrosión y una importante reducción de peso de hasta60%en comparación con sus equivalentes de latón.
El mecanismo de cierre automático push-pull está completamente integrado en la carcasa de plástico y ofrece el mismo clic audible y respuesta táctil que las versiones metálicas, al tiempo que elimina los riesgos de bucle de tierra y los problemas de continuidad eléctrica.
Disponible en tamaños de carcasa 1 y 2, con contactos de 2 a 16 pines, elSerie Padmite estilos de terminación de soldadura, engarzado y PCB. El conector ofrece un rango de temperatura de funcionamiento estándar de-40°C a +80°Cy protección IP50/IP65, lo que lo hace adecuado para dispositivos médicos conectados a pacientes, instrumentos portátiles y equipos de prueba donde la seguridad del paciente o el aislamiento del operador es primordial.
ElSerie POfrece un rendimiento eléctrico y mecánico que cumple con los requisitos de aplicaciones médicas y electrónicas sensibles.
| Parámetro | Especificación |
| Material de la carcasa | ABS/PC (estándar); PSU (opción de alta temperatura) |
| Tamaños de concha | 1P, 2P |
| Número de contactos | De 2 a 16 pines (depende del tamaño de la carcasa y del calibre) |
| Material de contacto | Latón con baño de oro |
| Resistencia de contacto | ≤5mΩ |
| Resistencia de aislamiento | ≥10.000MΩ |
| Ciclos de apareamiento | >2.000 operaciones |
| Temperatura de funcionamiento | -40°C ~ +80°C (ABS/PC); -40°C ~ +125°C (opción de fuente de alimentación) |
| Protección de ingreso | IP50/IP65 (estándar) |
| Estilos de terminación | Soldar, engarzar, PCB (recto o en ángulo recto) |
TodoConector push-pull de plástico serie PLas unidades se prueban al 100% en cuanto a continuidad, resistencia de aislamiento y resistencia dieléctrica.
reuniónSerie Pestá respaldado por un marco de calidad integral que proporciona a los OEM de dispositivos médicos y a los clientes industriales la documentación y la trazabilidad que necesitan para el cumplimiento normativo y la confianza en la cadena de suministro.
| Proceso de dar un título | Alcance y relevancia para la Serie P |
| ISO 13485:2016 | Gestión de calidad para dispositivos médicos: garantiza controles de diseño, gestión de riesgos y trazabilidad de la producción específicos de los equipos conectados al paciente.(Certificación No. CN***; verificable a través de la base de datos IAF CertSearch) |
| Norma Norma ISO 9001:2015 | Sistema de gestión de calidad: diseño, producción y servicio posventa en todas las industrias. |
| ISO 14001:2015 | Gestión medioambiental: reducción verificada de residuos y abastecimiento de materiales sostenibles en procesos de inyección de plástico. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
Reunión mantiene una línea de producción dedicada de grado médico paraSerie PConectores que sirven a los OEM de atención médica. Esta línea opera bajo controles ISO 13485 con manejo de materiales segregados, validación de procesos documentados y trazabilidad completa del lote. Respaldando sus requisitos de auditoría regulatoria y responsabilidad del producto.
Dispositivos médicos— Monitores de pacientes, equipos dentales, instrumentos de análisis de datos, sistemas quirúrgicos de ablación por microondas, desfibriladores y dispositivos desechables.
Prueba y medición— Medidores, Fuentes, Analizadores.
uno de losConector push-pull de plástico serie PLas principales ventajas de es su capacidad para adaptarse a diseños personalizados mediante moldeo por inyección, ofreciendo una flexibilidad que no está disponible con conectores metálicos mecanizados.
- Color de la carcasa— Cualquier color RAL o Pantone moldeado directamente en el material, sin pintura ni acabado secundario.
- Material de la carcasa— ABS/PC (estándar, rentable), PSU (alta temperatura) para mayor resistencia mecánica.
- Revestimiento de contacto— Oro (estándar), admite espesores de galvanoplastia personalizados.
- Posiciones clave— Las opciones de pines de múltiples posiciones pueden evitar la inserción mixta entre conectores similares.
- Conjuntos de cables— Longitud, calibre y revestimiento personalizados (PVC/PUR/silicona) con o sin sobremoldeado.
- Logotipo/Número de pieza— Puede moldearse directamente en la carcasa; identificación permanente sin etiquetas.
Reunion opera una instalación de moldeo por inyección dedicada dentro de su planta de 4.000 m² en Shenzhen:
- Diseño de herramientas— Diseño colaborativo con clientes utilizando CAD 3D, seguido de fabricación de herramientas (4-6 semanas para herramientas personalizadas estándar).
- Secado de materiales— Los plásticos de ingeniería se secan hasta alcanzar niveles de humedad precisos para evitar defectos de moldeo.
- Moldeo por inyección— Moldeo de precisión en prensas automatizadas con control de tolerancia de ±0,02 mm.
- Contacto Estampado y Enchapado— Estampado de alta velocidad de aleación de cobre con baño de oro selectivo.
- Operaciones secundarias— Inserción ultrasónica de componentes y contactos del pestillo metálico.
- Asamblea— Montaje semiautomático con inspección por visión para alineación de contactos.
- Pruebas— Verificación eléctrica 100% (continuidad, aislamiento, dieléctrico), más pruebas de resistencia mecánica basadas en muestras.
- Embalaje— Bolsas de vacío antiestáticas; Envasado en tubos o bandejas para líneas de montaje automatizadas.
ElConector push-pull de plástico serie Pes compatible con los siguientes métodos de esterilización, dependiendo del material de carcasa seleccionado:
- Óxido de etileno (EtO)- Compatible; El ABS/PC estándar soporta múltiples ciclos de EtO sin degradación (probado en 50 ciclos).
- Autoclave (vapor, 121°C)— La opción de PSU es compatible con hasta 100 ciclos de autoclave; El material ABS/PC estándar puede soportar una temperatura máxima de 80 °C, por lo que recomendamos PSU para aplicaciones destinadas a autoclave.
- Desinfección química— Compatible con desinfectantes hospitalarios comunes (alcohol isopropílico, clorhexidina, peróxido de hidrógeno) según nuestros datos de resistencia química.
Proporcionamos protocolos de esterilización recomendados y datos de límites de ciclo a pedido. Si la esterilización es fundamental para su aplicación, especifique el método y el recuento de ciclos esperado en la etapa de cotización.
Mientras que elSerie Psobresale en ambientes estáticos o de baja vibración (por ejemplo, diagnósticos de mesa, cables de monitoreo de pacientes), su carcasa de plástico exhibe características de fluencia y fatiga diferentes en comparación con el metal. Para aplicaciones que excedanVibración aleatoria de 10Grms(por ejemplo, compartimentos de motores aeroespaciales o robótica industrial de alta resistencia), recomendamos evaluar la serie metálica de Reunion. Si su diseño requiere específicamente el aislamiento de la Serie P en entornos de alta vibración, nuestro equipo de ingeniería puede recomendar un procedimiento adicional de encapsulado de epoxi en la salida del cable para mejorar el alivio de tensión; contáctenos con su perfil de vibración para una evaluación personalizada. Esta guía transparente le garantiza seleccionar el conector adecuado para sus condiciones operativas reales.
