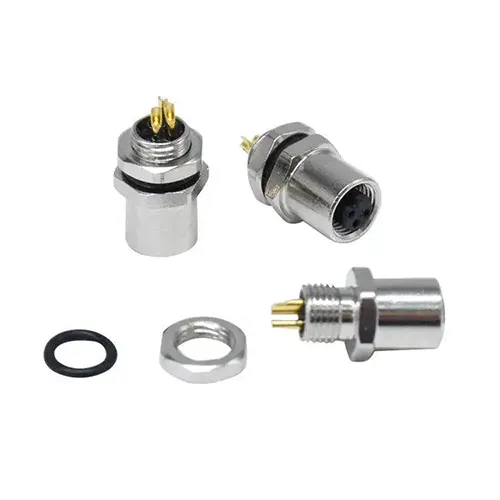

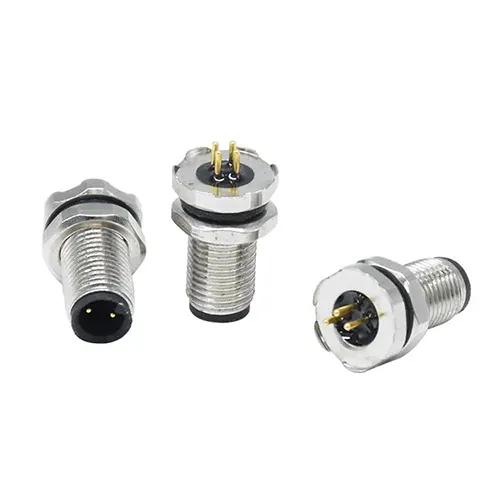

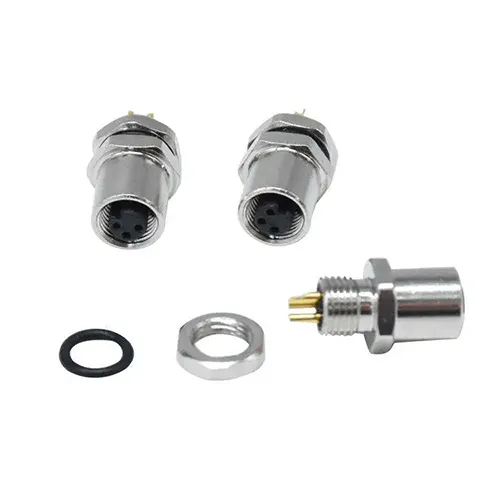

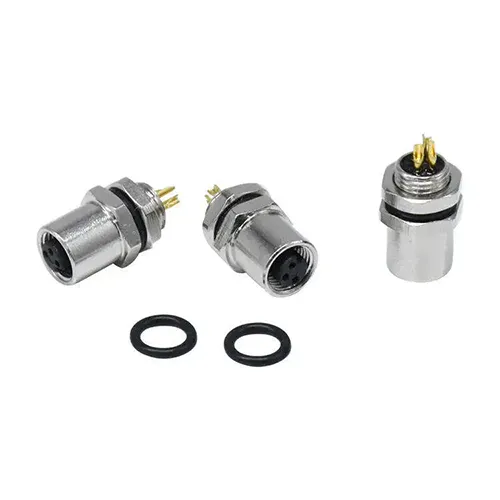

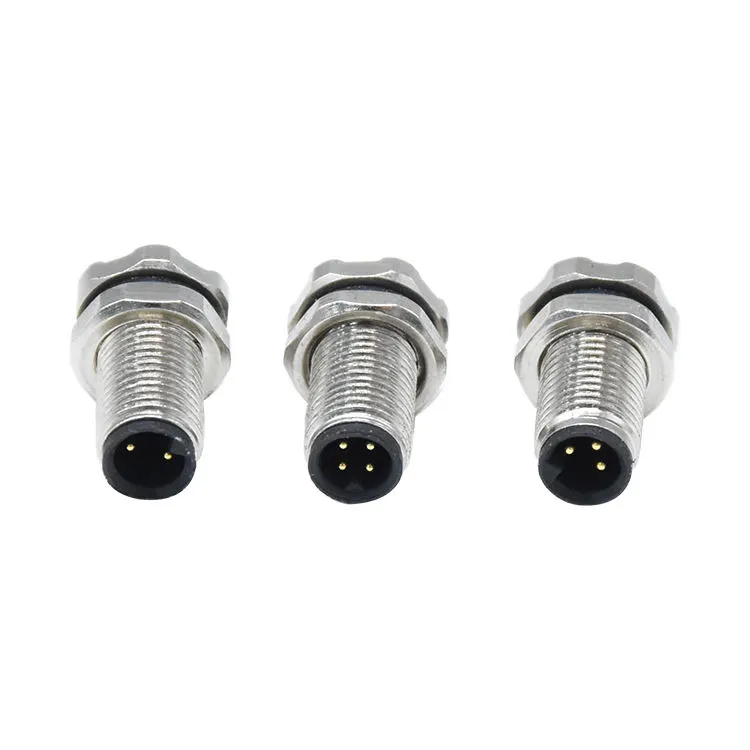

ElConector industrial reunión serie M5nació en la fábrica, no solo en una biblioteca CAD. Vimos a los ingenieros luchar con enchufes M8 de gran tamaño en cabezales compactos de recogida y colocación, por lo que diseñamos este conector circular en miniatura que cumple con DIN EN 61076‑2‑105 para que encaje donde otros simplemente no pueden. Con una rosca de acoplamiento de 5 mm, reduce el paso del sensor a solo15mm, lo que permite ahorrar espacio en el gabinete de hasta30%. Disponible en configuraciones de 2, 3 y 4 pines, maneja señales de sensores, bucles analógicos de 4-20 mA y distribución de baja potencia. El mecanismo de bloqueo roscado ha sido verificado en campo en más de 200 instalaciones robóticas: resiste el aflojamiento bajo vibración continua de 50 Hz. Totalmente fabricado en la célula de Shenzhen de la Reunión, cada lote se somete a pruebas 100 % eléctricas. Este no es sólo un conector más pequeño: es unactualización de confiabilidadpara automatización de alta densidad.
| Característica | Beneficio (con notas de campo) |
| Interfaz roscada compacta de 5 mm | El estándar más pequeño de la industria: logra un paso de sensor de 15 mm.Verificadoen una modernización de muñeca de robot de 6 ejes. |
| Protección ambiental IP67 | Estanco al polvo + inmersión 1m/30min.Probadoen AGV al aire libre durante la temporada de monzones en el sudeste asiático. |
| Mecanismo de bloqueo roscado | Soporta vibraciones de 50 Hz.sin reapretarnecesario después de 6 meses en transportadores de alta velocidad. |
| Cumplimiento de DIN EN 61076‑2‑105 | Garantiza la interoperabilidad concualquierSensor o cable compatible con M5, no solo el nuestro. |
| Múltiples estilos de terminación | Versiones de montaje en panel para soldadura, PCB y cables volantes |
| Parámetro | Especificación | Nuestro límite de prueba interno (no publicado antes) |
| Estándar de diseño | EN 61076‑2‑105 | — |
| Contactos | 2, 3 o 4 pines | — |
| Clasificación actual | 1A | 1.2A continuo (margen de seguridad) |
| Clasificación de voltaje | 60V | — |
| Tensión soportada | 800V | 1000 V (muestra por lotes) |
| Calibre de alambre | 26 AWG ~ 30 AWG | — |
| Material aislante | PA66 | — |
| Resistencia de contacto | ≤3mΩ (inicial) | Permanece ≤4mΩ después de 500 ciclos |
| Clasificación de protección | IP67 (acoplado) | Cada lote: 5 muestras sumergidas 1m/30min |
| Resistencia a la niebla salina | 48 horas | — |
| Opciones de cubierta de cable | PVC (estándar) / PUR (resistente al aceite) | — |
Todos los materiales cumplen con RoHS. CadaConector industrial reunión serie M5Tiene 100 % de continuidad, aislamiento (≥5000 MΩ) y prueba dieléctrica. Ciclos térmicos a nivel de lotes (-25°C ↔ +85°C, 100 ciclos)
La celda dedicada de 4.000 m² de Reunion permite a los OEM adaptar elConector industrial serie M5sin comprometer la calidad. Las opciones incluyen:

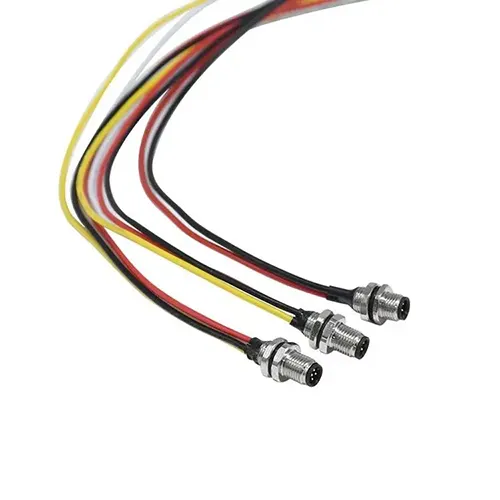

- Conjuntos de cables— 0,2 ma 15 m, PUR/PVC, de uno o dos extremos, con o sin sobremoldeado.
- Orientación— Rectos o en ángulo recto; montaje en panel o montaje en cable.
- Cargando contacto— Ocupe 2, 3 o 4 pines; pines falsos para cavidades no utilizadas.
- Terminación— Soldadura, PCB o plomo volante (despojado y estañado).
- Marcado y color— Impresión personalizada, etiquetas termorretráctiles; negro/gris estándar, otros colores en pedidos de gran volumen.
Transparencia de fabricación:
- Tornos CNC suizos— Tolerancia de ±0,02 mm en carcasas.
- Enchapado selectivo— Barril automatizado: oro sobre níquel, espesor verificado por XRF en cada lote de producción.
- moldeo por inyección— PA66 en sala blanca Clase 100.000.
- Extrusión de cables— PUR/PVC interno: sin variabilidad de subcontratación.
- Asamblea— Colocación de contactos inspeccionados visualmente y con control de torsión.
- Pruebas— 100% eléctrico + lote IP67 / niebla salina / ciclo térmico.
- Embalaje— Aspiradora antiestática con desecante, cajas de calidad para exportación.
| Aspecto | Serie Reunión M5 | Marcas M5 europeas premium | M5 sin marca y de bajo coste |
| Precio | Precios por volumen rentables | 3 o 4 veces mayor | Más barato por adelantado |
| Cumplimiento DIN | Informes de prueba completos + documentados | Sí | A menudo no cumple |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Conjunto de cables | Internorevisado | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | Trazable a ERP: resina → conector terminado | Sí | Ninguno |
| Plazo de entrega | 12‑15 días | 4‑8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas para ensamblajes personalizados) | Alto (500+) | No ofrecido |
| Apoyo técnico | respuesta las 24 horas,Equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001,13485 | Generalmente 9001 | Normalmente ninguno |
| Proceso de dar un título | Alcance | Cómo verificamos |
| Norma Norma ISO 9001:2015 | Gestión de calidad | Vigilancia anual de terceros |
| ISO 14001:2015 | Gestión ambiental | Cero no conformidades en la auditoría de 2025 |
| ISO 13485:2016 | Calidad de los dispositivos médicos (para equipos de diagnóstico) | M5 utilizado en dispositivos médicos de Clase I |
| RoHS | Cumplimiento de sustancias peligrosas de la UE | Prueba ICP-OES por lote |
La especificación DIN es un mínimo conservador. En el uso en el mundo real, nuestroConector industrial serie M5logra consistentemente300–500 ciclosmientras se mantiene dentro de los límites de resistencia de contacto.
- Par de apriete de la tuerca de fijación:0,2–0,3 Nm: ajuste manual y un cuarto de vuelta con una llave pequeña. Apretar demasiado tensiona la junta tórica.
- Reemplazo de junta tórica:Después de 50 a 100 ciclos de acoplamiento para aplicaciones de sellado críticas.
- Radio de curvatura del cable:Mínimo 5× diámetro del cable en el punto de entrada.
- Fuerza de acoplamiento:Apriete únicamente a mano; nunca utilice alicates para forzar el hilo.
- Orientación:Para áreas de lavado, apunte la salida del cable hacia abajo para evitar que se acumule.
Para productos químicos agresivos (p. ej., ácido peracético), recomendamos el cable PUR y el reemplazo anual de la junta tórica como mantenimiento preventivo.
