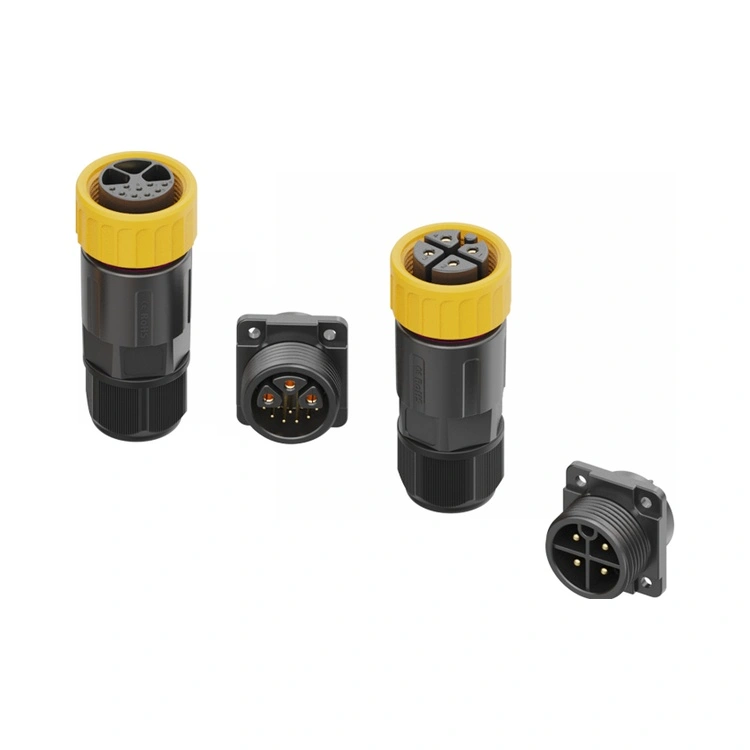

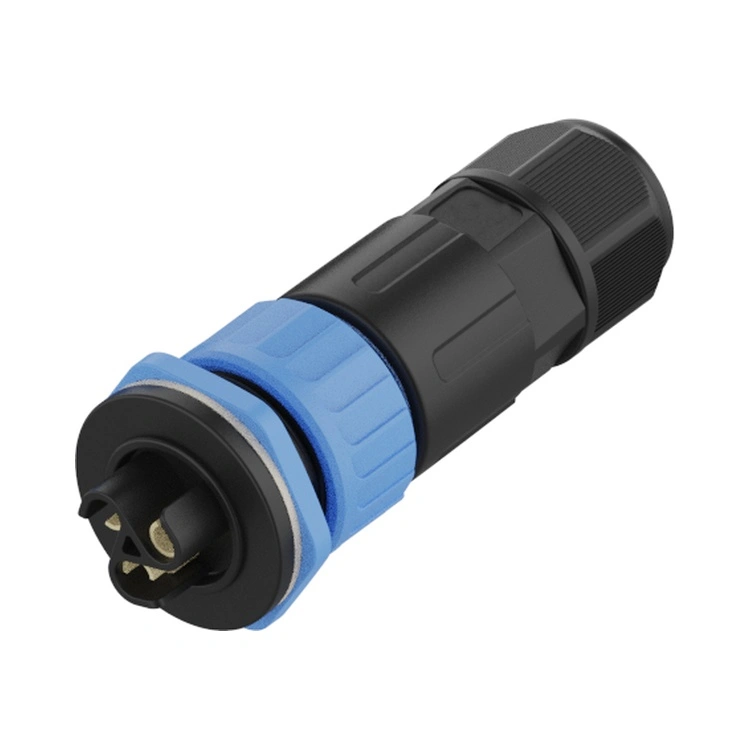

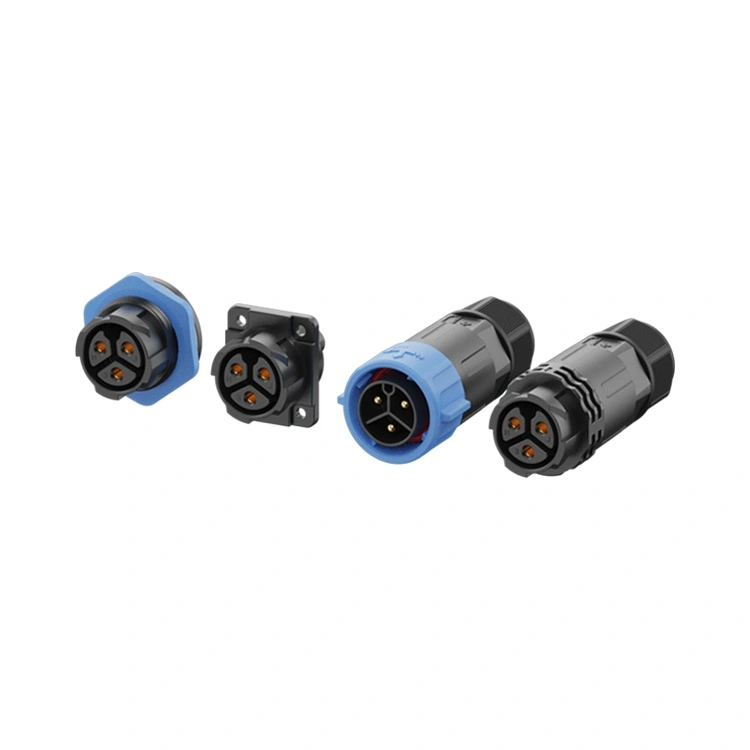

El conector impermeable de plástico de la serie M25 es la interconexión resistente a la corrosión de alta corriente insignia de Reunion, diseñada para aplicaciones donde una entrega de energía sustancial (hasta 30 A) debe coexistir con condiciones ambientales agresivas. Este conector circular roscado combina una interfaz robusta de 25 mm con resistencia al agua Ip67/IP68 y una carcasa termoplástica PA66 de alta resistencia que es inherentemente resistente a la corrosión: no se oxida, no se oxida ni se degrada el revestimiento.
Disponible en configuraciones de 2 a 12 pines, incluidas variantes de señal de alimentación híbrida
, la serie M25 admite suministro de energía de alta corriente (hasta 20 A) y señales de control de bajo voltaje dentro de un solo conector.
El mecanismo de bloqueo roscado garantiza una confiabilidad de acoplamiento constante durante cientos de ciclos, mientras que los contactos están mecanizados en latón con baño de oro selectivo para mantener una baja resistencia de contacto. Reunion fabrica la serie de plástico M25 a través de un proceso integrado verticalmente, desde moldeo por inyección de precisión hasta ensamblaje automatizado y pruebas 100% eléctricas.
| Característica | Beneficio |
| Carcasa PA66 a prueba de corrosión | Sin óxido ni oxidación: diseñado para ambientes marinos, expuestos a químicos y niebla salina. |
| Hasta un 60% de reducción de peso | Significativamente más liviano que sus equivalentes de latón: reduce la carga estructural en el equipo y los soportes de montaje. |
| Clasificaciones actuales de hasta 30 A. | Maneja las cargas de energía más altas de la serie M: adecuado para motores pesados, cargadores de vehículos eléctricos y distribución de energía. |
| IP67/IP68 resistente al agua | Resiste la inmersión continua: confiable para instalaciones en alta mar, costeras y propensas a inundaciones. |

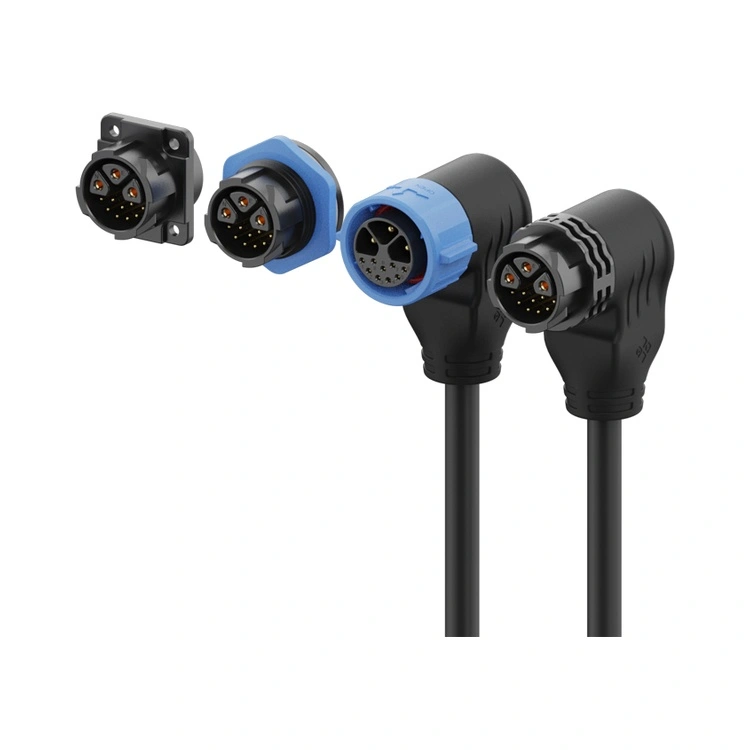

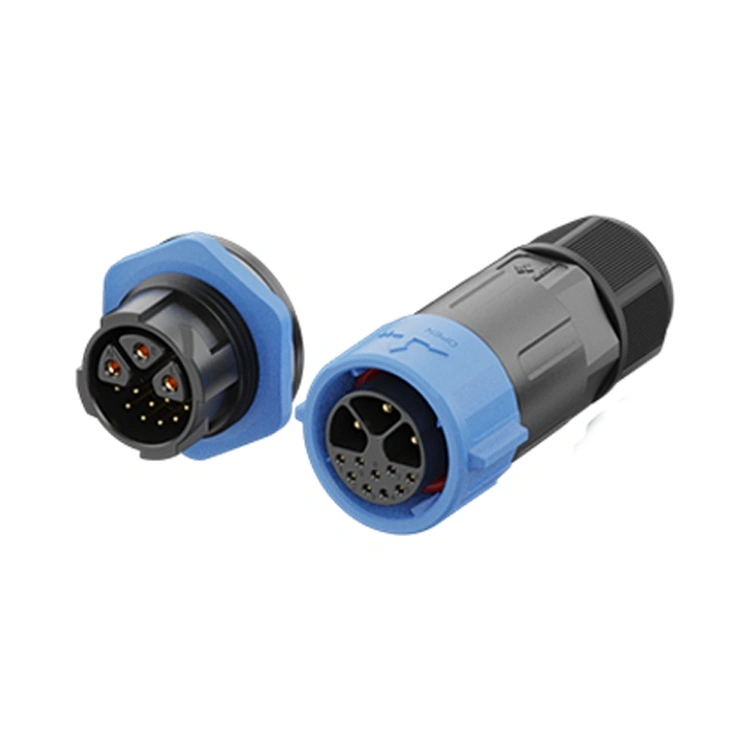

| Configuraciones híbridas 3+2, 3+5, 3+9 | Combina 3 pines de alimentación de alta corriente (hasta 20 A) con 2, 5 o 9 pines de señal: reduce la cantidad de cables y el espacio en el panel. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene el rendimiento en ambientes húmedos. |
| Bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al movimiento de maquinaria pesada y a los ciclos térmicos. |
| -40°C a +105°C Operación | El amplio rango de temperatura cubre condiciones industriales, marinas y exteriores extremas. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 3+2 pines | 3+5 pines | 3+9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Calificación actual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sección de alambre | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura de funcionamiento:-40°C ~ +105°C
Clasificación de protección:IP65 / IP67 / IP68 (condición acoplada)
Material de la carcasa:PA66
Material de contacto:Latón chapado en oro
Resistencia de contacto:≤3mΩ
Ciclos de apareamiento:≥500
Peso:Aproximadamente un 60 % más ligero que los conectores de latón comparables
Clasificación de inflamabilidad:UL 94V-0
Todos los materiales cumplen con RoHS
| Aspecto | Serie de plástico Reunión M25 | Conectores metálicos M25 | Marcas de conectores de plástico de primera calidad |
| Resistencia a la corrosión | Excelente – PA66 | Dependiente del revestimiento: riesgo de oxidación en niebla salina | Variable |
| Peso | Hasta un 60% más ligero | Pesado – montajes de cepas | Similar a Reunión |
| Precio | Precios adaptados al volumen | 3-4 veces mayor | 2-3 veces mayor |
| Calificación actual | Hasta 30A | Hasta 30A | Normalmente más bajo |
| Opciones híbridas | 3+2, 3+5, 3+9 pines | Limitado | Limitado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Basado en muestras |
| Trazabilidad | ERP rastreable | Sí | Sí |
| Plazo de entrega | 15-17 días | 4-8 semanas | 4-6 semanas |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas) | Alto (500+) | Alto (500+) |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Generalmente 9001 |
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M25 utilizado en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción de conectores de plástico M25 de Reunión opera bajo estrictos controles de proceso. La impermeabilidad IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Para cada lote se conservan registros de pruebas, certificados de materiales e informes de inspección.
La clasificación de corriente del conector de plástico M25 está determinada por el sistema de contacto y el calibre del cable, no por el material de la carcasa. La carcasa PA66 es un termoplástico de alta temperatura con una temperatura de deflexión del calor superior a 200 °C, muy por encima del rango operativo del conector de -40 °C a +105 °C. Los contactos en sí son de latón chapado en oro y la clasificación de corriente (hasta 30 A) se valida mediante pruebas de aumento de temperatura según IEC 60512. En nuestras pruebas, el aumento de temperatura del conector de plástico M25 a la corriente nominal está dentro de los mismos límites que los conectores metálicos equivalentes. La menor conductividad térmica de la carcasa se compensa con una geometría de aislamiento optimizada y un diseño de contacto que disipa el calor de manera efectiva a través de los conductores del cable y la interfaz del panel.
Sí, el conector de plástico M25 es ideal para aplicaciones de carga de vehículos eléctricos, en particular:
Estaciones de carga de CA instaladas en lugares costeros o de alta humedad.
Cargadores a bordo que requieren interconexiones resistentes a la corrosión.
Interfaces de gestión de baterías que combinan potencia y señal.
Las propiedades a prueba de corrosión de la carcasa PA66 son especialmente valiosas para los cargadores de vehículos eléctricos instalados en zonas costeras (rocío de sal), entornos urbanos (sal en las carreteras en invierno) o zonas industriales (exposición a productos químicos). El sellado IP68 protege contra la lluvia y el lavado. Para carga rápida de CC (100 A+), recomendamos conectores industriales más grandes diseñados específicamente para aplicaciones de CC de alta corriente.
