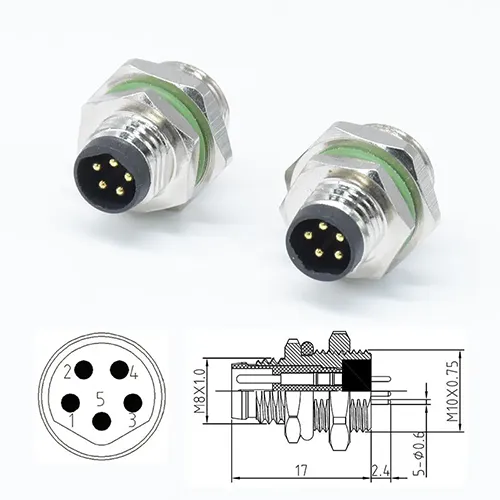

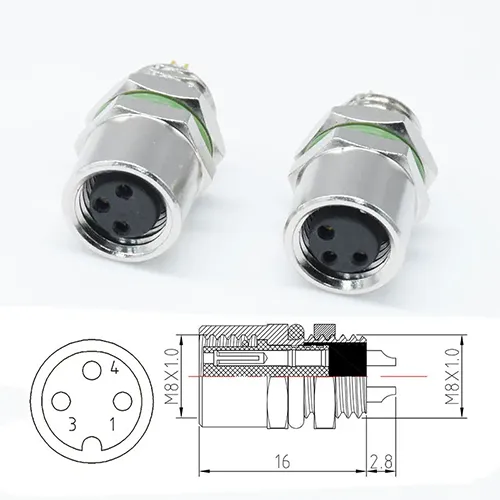

El conector industrial de la serie M8 es la solución integral de Reunion para las necesidades de interconexión de automatización de fábricas, y sirve como interfaz entre sensores, actuadores y sistemas de control en prácticamente todos los sectores de fabricación. Certificado paraEN 61076‑2‑104, este conector circular roscado combina una interfaz compacta de 8 mm conClasificación IP67Sellado ambiental, lo que lo hace adecuado tanto para instalaciones interiores limpias como para entornos exteriores hostiles o de lavado. La construcción totalmente metálica del conector proporciona durabilidad mecánica y blindaje EMI, mientras que el mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones, un requisito crítico en maquinaria con componentes móviles. Disponible en configuraciones de 2, 3, 4, 5, 6 y 8 pines, la serie M8 admite una amplia gama de protocolos industriales: salidas de sensores NPN/PNP discretas, señales analógicas (4-20 mA, 0-10 V) y estándares de comunicación digital que incluyenIO-Link, AS-Interface y PROFIBUS. Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de cientos de ciclos de apareamiento. Reunion fabrica la serie M8 a través de un proceso integrado verticalmente, controlando cada paso, desde el mecanizado de precisión y el moldeo por inyección hasta el ensamblaje automatizado y las pruebas 100% eléctricas. Disponible en versiones sin blindaje y blindado de 360°, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, PCB o de cable volante, la serie M8 se adapta a diversos diseños de equipos y requisitos de instalación. Para los ingenieros que diseñan sistemas de automatización de fábricas, este conector proporciona una solución de interconexión confiable, estandarizada y rentable.
| Número de pines | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 8 pines |
| Clasificación actual | 4A | 4A | 4A | 3A | 2A | 1.5A |
| Clasificación de voltaje | 60V | 60V | 60V | 30V | 30V | 30V |
| Tensión soportada | 1500V | 1500V | 1500V | 1500V | 800V | 800V |
| Calibre de alambre | 22AWG | 22AWG | 22AWG | 24AWG | 24AWG | 26AWG |
| Resistencia de contacto | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ |
| Ciclos de apareamiento | ≥100 | |||||
| Temperatura de funcionamiento | -25°C ~ +85°C | |||||
| Clasificación de protección | IP67 (condición acoplada) | |||||
| Resistencia a la niebla salina | 48 horas | |||||
| Material aislante | PA66 | |||||
| Material de contacto | Latón con baño de oro | |||||
| Blindaje | Sin blindaje o blindado | |||||
| Estándar de diseño | EN 61076‑2‑104 | |||||
Todos los materiales cumplen con RoHS. Cada conector M8 se somete a pruebas 100% eléctricas (continuidad, resistencia de aislamiento, resistencia dieléctrica) antes del envío. El sellado IP67 se verifica mediante una muestra por lote mediante pruebas de inmersión reales.
| Aspecto | Serie Reunión M8 | Marcas M8 europeas premium | M8 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3‑4 veces mayor | Más barato por adelantado |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Opciones de blindaje | Sin blindaje y blindado | Ambos, a menudo con prima | Limitado o inconsistente |
| Configuraciones de pines | 2, 3, 4, 5, 6, 8: todos estándar | Generalmente solo 3, 4, 5 | Variable, a menudo incompleta |
| Conjunto de cables | Opciones de PUR/PVC controladas internamente | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12‑15 días | 4‑8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas para ensamblajes personalizados) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
La ventaja de Reunión: recibe calidad documentada, cumplimiento total de DIN y sellado IP67 verificado a un precio rentable, sin el costo superior de las marcas europeas ni la incertidumbre de las alternativas sin marca.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción verificada de desechos y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M8 utilizado en equipos de diagnóstico o monitoreo. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción M8 de Reunión funciona bajo control estadístico de procesos (SPC). El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
La capacidad de fabricación interna de Reunion permite a los OEM y a los integradores de sistemas adaptar la serie M8 a sus diseños de equipos, requisitos de instalación y procesos de producción específicos.
- Conjuntos de cables— Longitud personalizada (de 0,2 ma 20 m), PUR (resistente al aceite/químicos) o cubierta de PVC, de un solo extremo o de dos extremos, con o sin alivio de tensión sobremoldeado.
- Orientación del conector— Recta o en ángulo recto; Versiones de montaje en panel o de montaje en cable.
- Contacto Cargando— Ocupe de 2 a 8 pines según sea necesario; Las posiciones no utilizadas se pueden dejar vacías.
- Blindaje— Sin blindaje o blindado con opciones de conexión a tierra.
- Estilo de terminación— Soldar, soldar por inmersión, engarzar o volar (cables pelados y estañados).
- Marcado de cables— Impresión personalizada o etiquetas termorretráctiles para identificación de circuitos.
- Color de la carcasa— Acabado metálico estándar o negro; Otros colores disponibles para pedidos de gran volumen.
- Embalaje— Bolsas, carretes o cajas de cartón con etiquetas personalizadas antiestáticas para líneas de montaje automatizadas.
Reunion opera una célula de fabricación dedicada a los productos M8 dentro de sus instalaciones de 4.000 m² en Shenzhen:
- Mecanizado de precisión— Los tornos automáticos CNC producen carcasas y contactos metálicos con una tolerancia de ±0,02 mm.
- Revestimiento selectivo— El revestimiento de barril automatizado aplica oro sobre una capa inferior de níquel.
- Moldeo por inyección— Aisladores PA66 y componentes de carcasa moldeados en condiciones controladas de sala limpia.
- Procesamiento de cables— Corte, decapado y estañado automatizados; Extrusión interna de cables PUR/PVC.
- Terminación del escudo— Para versiones apantalladas, terminación trenzada y contactos de puesta a tierra instalados.
- Asamblea— Líneas semiautomáticas con fijación controlada por torque y colocación de contactos inspeccionada visualmente.
- Pruebas eléctricas— Verificación del 100% de continuidad, resistencia de aislamiento (≥5000MΩ) y resistencia dieléctrica.
- Muestreo ambiental— Muestreo por lotes para pruebas de IP67, niebla salina y ciclo térmico.
- Embalaje— Sellado al vacío antiestático con desecante; Embalaje de cartón de calidad de exportación.
| Artículo | Detalle |
| Embalaje estándar | Bolsas antiestáticas con protección individual de cavidades; Cartones reforzados con amortiguación. |
| Plazo de entrega | Muestras: 5‑7 días; Órdenes de producción: 12-15 días; Montajes de cables personalizados: 15‑20 días. |
| Métodos de envío | Granel: transporte marítimo o aéreo; Muestras: exprés (DHL, FedEx, TNT, UPS, EMS). |
| Condiciones de entrega | EXW, FCA, FOB, CIF, CPT: flexibles. |
| Garantía | 12 meses desde el envío contra defectos de fabricación bajo instalación y uso adecuado. |
| Apoyo técnico | Respuesta de ingeniería dentro de las 24 horas; Guías de instalación y documentación de referencia cruzada disponibles. |
| Programas de inventario | Stock en consignación y VMI disponibles para contratos de volumen a largo plazo. |
Sí, la serie M8 de Reunion se fabrica según la misma norma DIN EN 61076‑2‑104 y con dimensiones mecánicas idénticas (tamaño de carcasa, rosca, espaciado de pasadores y posiciones de contacto) que las marcas europeas establecidas. Esto aseguraintercambiabilidad mecánica y eléctrica— puede conectar conectores Reunion en paneles Lumberg, Hirschmann o Murrelektronik existentes sin modificaciones. Mantenemos una base de datos de referencias cruzadas que cubre las principales marcas; envíenos su número de pieza existente y podremos confirmar la versión equivalente de Reunión. Sin embargo, debido a que las variaciones de clave (orientación de la ranura del pasador) pueden diferir entre líneas de productos, recomendamos verificar la posición de la clave para su aplicación específica; nuestro equipo de ingeniería puede confirmar la compatibilidad utilizando el dibujo de su conector o el diseño del panel.
La longitud máxima del cable depende del tipo de señal y de la configuración:
- Sensores discretos NPN/PNP— Hasta 50 m con cable 22 AWG (la caída de tensión y los requisitos de alimentación del sensor son los factores limitantes).
- Señales analógicas (4‑20 mA)— Hasta 100 m con cable blindado (la integridad de la señal permanece estable en distancias más largas).
- Comunicación IO‑Link— Máximo 20 m con cable blindado para mantener la integridad de los datos a 230,4 kbps; distancias más largas pueden requerir repetidores.
Para todas las aplicaciones, Reunión recomienda:
- Uso de cables PUR para ambientes con aceite, refrigerante o lavado.
- Uso de cables blindados para IO‑Link y aplicaciones analógicas.
- Respetar el radio de curvatura del cable recomendado (5× diámetro del cable) en la entrada del conector para evitar la degradación de la señal.
Nuestro equipo de ingeniería puede ayudarlo con recomendaciones de longitud de cable según su aplicación y entorno específicos.
Para lograr y mantener el sellado IP67, Reunión recomienda las siguientes prácticas de instalación y mantenimiento:
- Torque de acoplamiento— Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,4‑0,6 Nmutilizando una llave dinamométrica. No exceda los 0,8 Nm.
- Inspección de junta tórica— La junta tórica preinstalada debe inspeccionarse en cada desconexión. Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento. Las juntas tóricas están disponibles como piezas de repuesto en Reunión.
- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector para evitar tensiones en el sello del cable.
- Limpieza— Para aplicaciones de lavado, limpie con agua y un detergente suave. Evite los limpiadores a presión dirigidos a la interfaz de acoplamiento.
- Calendario de reemplazo— Para aplicaciones exigentes (lavado diario, exposición a productos químicos), reemplace las juntas tóricas anualmente. Para entornos estándar de fábrica, normalmente es suficiente reemplazar la junta tórica cada 2 o 3 años.
