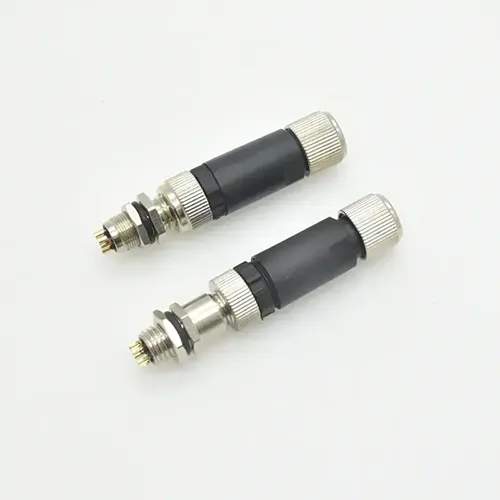

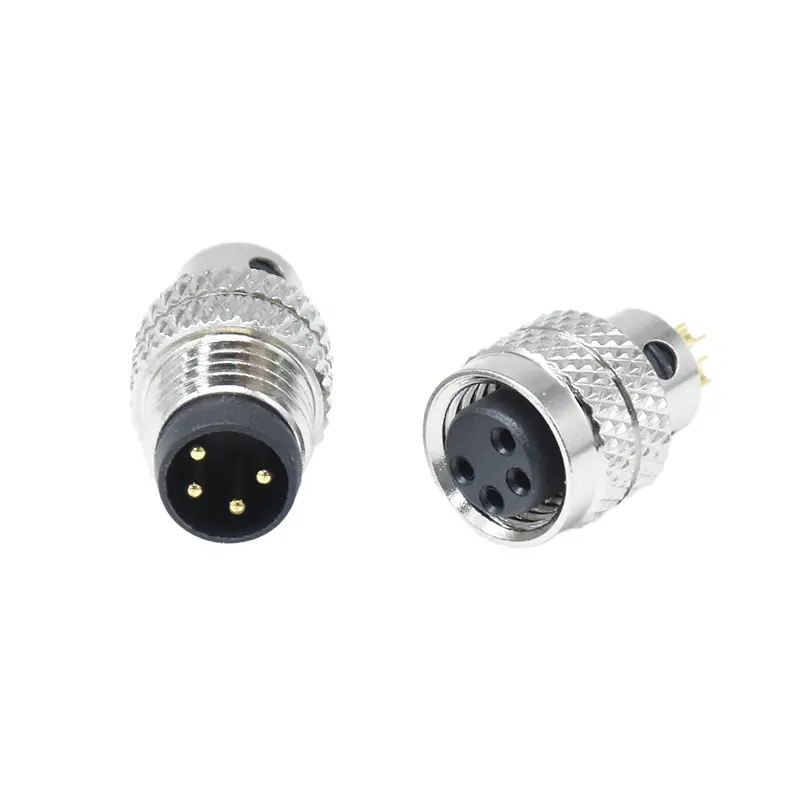

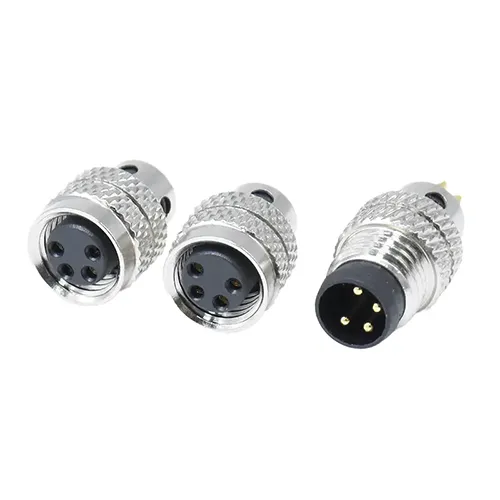

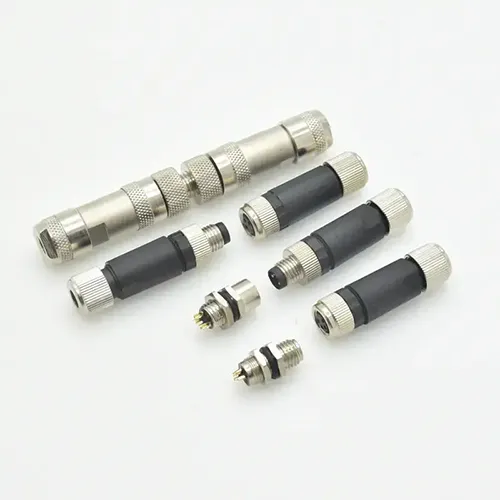

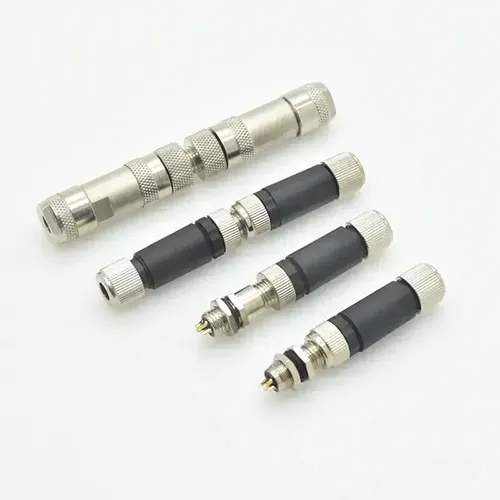

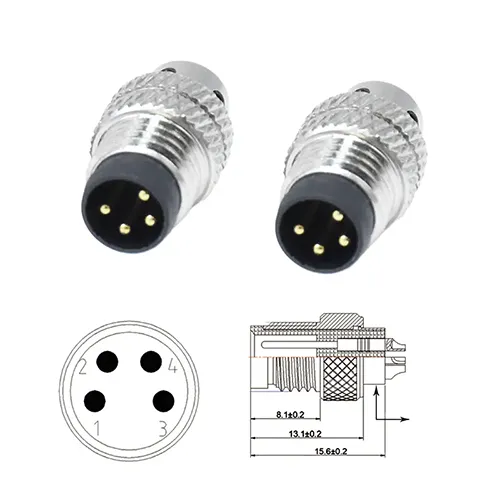

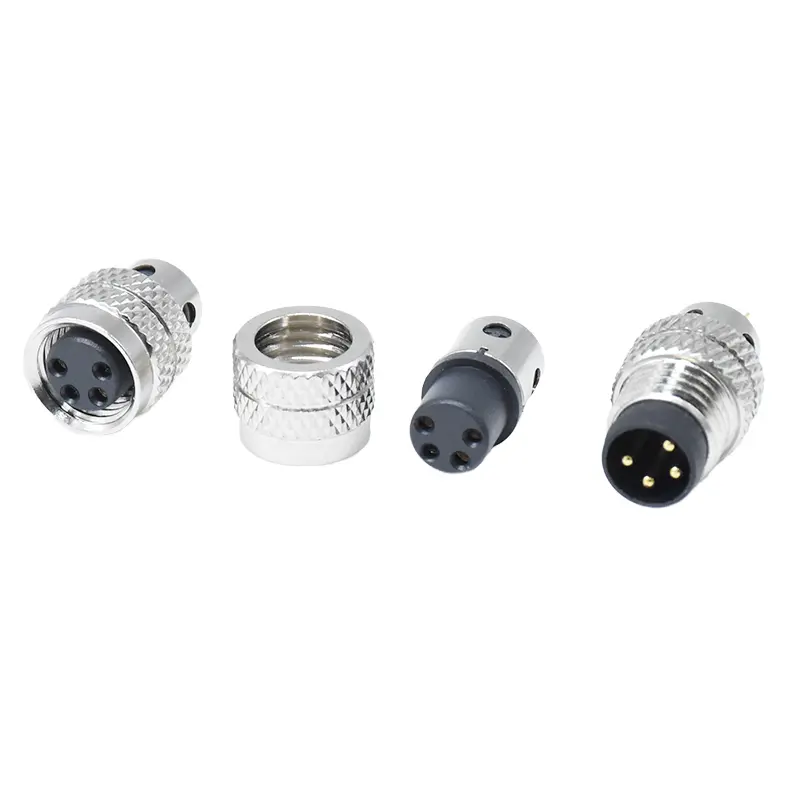

El conector de sensor industrial de la serie M8 es la solución de interconexión dedicada de Reunion para los millones de sensores implementados en instalaciones de automoción, embalaje y manipulación de materiales en todo el mundo. Certificado paraEN 61076‑2‑104, este conector roscado compacto ofrece una transmisión de señal confiable en entornos donde el polvo, la humedad y la vibración son desafíos constantes. La carcasa metálica del conector proporciona durabilidad mecánica y protección EMI, mientras que el mecanismo de bloqueo roscado garantiza un acoplamiento resistente a las vibraciones, evitando desconexiones accidentales que podrían detener las líneas de producción. Disponible en configuraciones de 2, 3, 4, 5, 6 y 8 pines, la serie M8 admite salidas de sensores discretos (NPN/PNP), señales analógicas (4-20 mA, 0-10 V) y señales cada vez más comunes.Enlace IOprotocolos de comunicación. Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de cientos de ciclos de apareamiento. Reunion fabrica la serie M8 completamente internamente, aplicando los mismos rigurosos controles de proceso (mecanizado de precisión, moldeo por inyección, ensamblaje automatizado y pruebas 100 % eléctricas) que rigen toda nuestra cartera de conectores industriales. Disponible en versiones blindadas y sin blindaje, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, PCB o de cable volante, la serie M8 se adapta a diversos diseños de carcasas de sensores y métodos de ensamblaje. Para los ingenieros que diseñan redes de sensores para aplicaciones de la Industria 4.0, este conector proporciona una interfaz confiable y rentable entre los elementos sensores y los sistemas de control.
La serie M8 ofrece características esenciales que los fabricantes de sensores y los ingenieros de automatización requieren.
| Característica | Beneficio |
| Cumple con EN 61076‑2‑104 | La interfaz estandarizada garantiza la interoperabilidad con sensores y cables compatibles con M8 de los principales fabricantes. |
| Sellado ambiental IP67 | Hermético al polvo y protegido contra inmersión temporal: confiable en entornos industriales de lavado, al aire libre y con alto contenido de partículas. |
| Mecanismo de bloqueo roscado | El acoplamiento resistente a las vibraciones evita la interrupción de la señal debido al movimiento de la maquinaria, algo fundamental para la producción continua. |
| Configuraciones de 2 a 8 pines | Admite conexiones de sensores discretos, analógicos e IO-Link, flexibles para diversos tipos de sensores. |
| Contactos chapados en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: esenciales para señales analógicas de bajo nivel. |
| Opciones blindadas y no blindadas | Blindaje de 360° para aplicaciones sensibles a EMI (analógicas, IO-Link); sin blindaje para señales discretas estándar. |

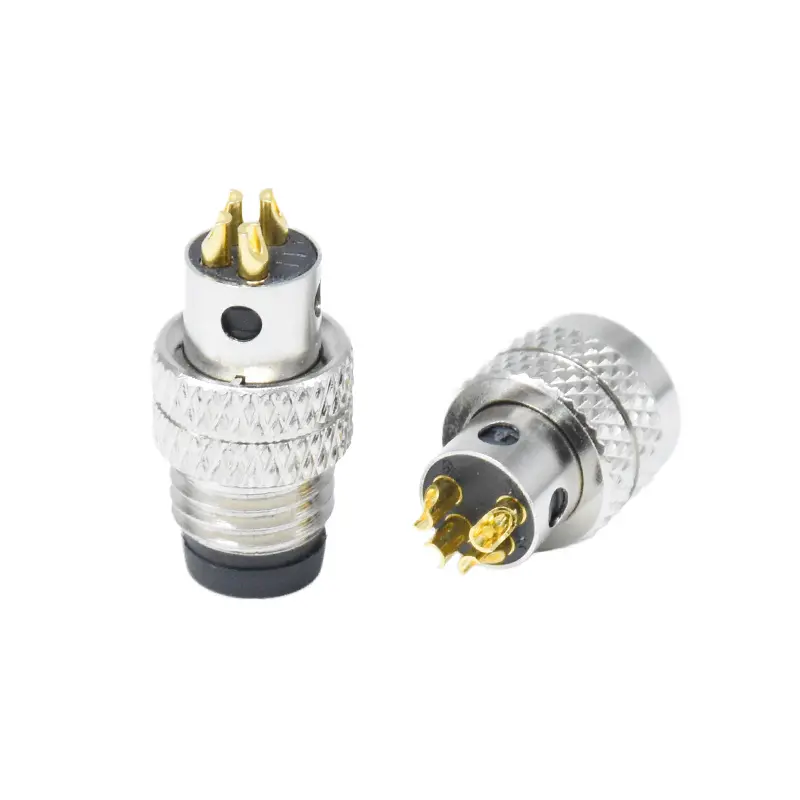

| Múltiples estilos de terminación | Soldadura, PCB o cables volantes: se adapta a diferentes métodos de ensamblaje de sensores. |
| Opción de cable PUR | La chaqueta resistente al aceite y a los productos químicos resiste la exposición a refrigerantes y agentes de limpieza. |

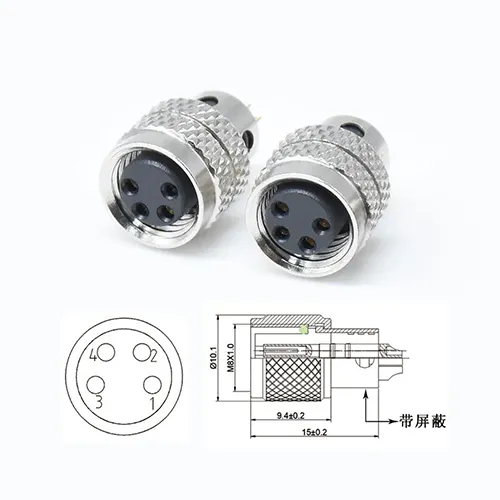

| Número de pines | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 8 pines |
| Clasificación actual | 4A | 4A | 4A | 3A | 2A | 1.5A |
| Clasificación de voltaje | 60V | 60V | 60V | 30V | 30V | 30V |
| Tensión soportada | 1500V | 1500V | 1500V | 1500V | 800V | 800V |
| Calibre de alambre | 22AWG | 22AWG | 22AWG | 24AWG | 24AWG | 26AWG |
| Resistencia de contacto | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ |
| Ciclos de apareamiento | ≥100 veces | |||||
| Temperatura de funcionamiento | -25°C ~ +85°C | |||||
| Clasificación de protección | IP67 (acoplado) | |||||
| Resistencia a la niebla salina | 48 horas | |||||
| Material aislante | PA66 | |||||
| Material de contacto | Latón con baño de oro | |||||
| Blindaje | Sin blindaje o blindado | |||||
Todos los materiales cumplen con RoHS. Cada conector M8 se somete a pruebas 100% eléctricas (continuidad, resistencia de aislamiento, resistencia dieléctrica) antes del envío.
El conector de sensor industrial de la serie M8 se implementa en industrias donde la confiabilidad del sensor afecta directamente el tiempo de actividad de la producción.
- Sensores de proximidad— Sensores inductivos, capacitivos y ultrasónicos para detección de posición.
- Sensores fotoeléctricos— Sensores fotoeléctricos de barrera, reflexivos y difusos para la detección de objetos.
- Sistemas de seguridad— Cortinas de luz, interruptores de bloqueo de seguridad y dispositivos de parada de emergencia.
- Sistemas de embalaje y transporte— Líneas de embotellado, paletizadores y equipos de manipulación de materiales.
- Fabricación de automóviles— Sensores para talleres de pintura, detectores de celdas de soldadura y monitoreo de líneas de ensamblaje.
- Robótica— Sensores de herramientas al final del brazo, retroalimentación de pinzas y sensores táctiles de robots colaborativos.
- Redes de bus de campo— Conexiones IO-Link, AS-Interface y PROFIBUS para sensores inteligentes.
Un integrador de robótica chino estaba construyendo células de robots colaborativos (cobot) con herramientas intercambiables en los extremos del brazo: pinzas, sensores de fuerza y cámaras de visión. Cada herramienta utilizaba conectores M8 para alimentación y datos, lo que requería acoplamiento de ciclo alto (cambios de herramienta varias veces por turno) y resistencia a la vibración durante la operación. Reunion suministró la serie M8 con configuraciones de 8 pines, salidas de cable en ángulo recto y contactos chapados en oro.Más de 500 células cobotSe han implementado en plantas de electrónica y automoción de China. Después de 18 meses de funcionamiento,sin fallas en el conectorSe han informado, y el integrador atribuye al robusto bloqueo roscado del M8 el hecho de evitar desconexiones durante los movimientos del robot a alta velocidad.
La capacidad de fabricación interna de Reunion permite a los fabricantes de equipos originales de sensores adaptar la serie M8 a sus diseños de carcasa de sensores y requisitos de producción específicos.
- Conjuntos de cables— Longitud personalizada (de 0,2 ma 20 m), cubierta de PUR o PVC, de un solo extremo o de dos extremos, con o sin alivio de tensión sobremoldeado.

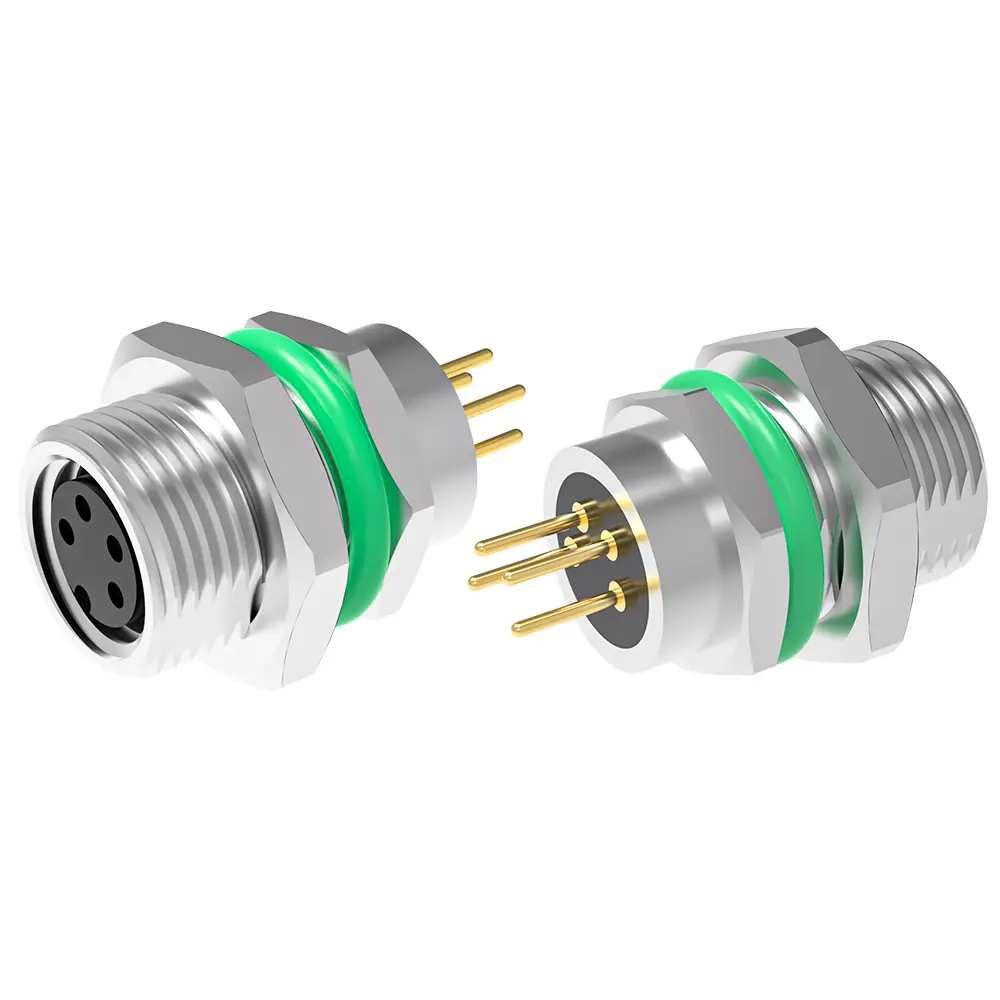

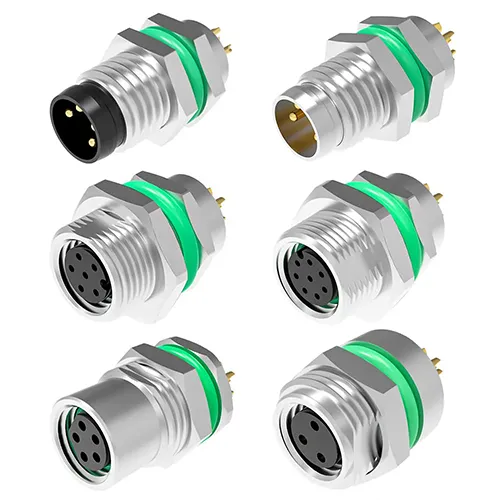

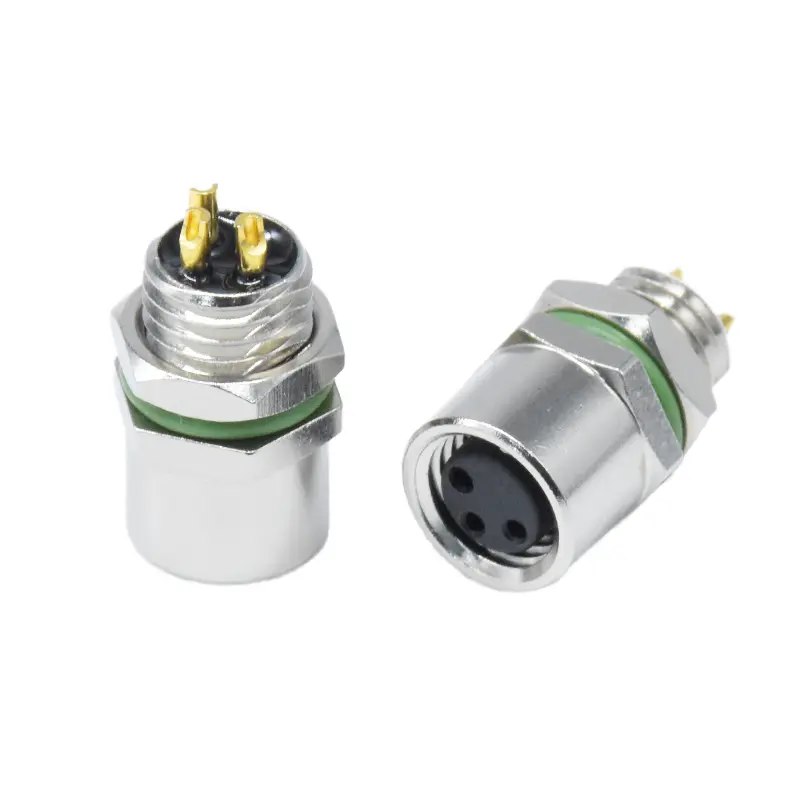

- Orientación del conector— Recta o en ángulo recto; Versiones de montaje en panel o de montaje en cable.
- Contacto Cargando— Ocupe de 2 a 8 pines según sea necesario; las posiciones no utilizadas se dejan vacías.
- Estilo de terminación— Soldadura, PCB o cables volantes (cables pelados y estañados).
- Blindaje— Sin blindaje o blindado con opciones de conexión a tierra.
- Marcado de cables— Impresión personalizada o etiquetas termorretráctiles para identificación de sensores.
- Opciones de color— Estándar de metal o negro; Otros colores disponibles para pedidos de gran volumen.
- Mecanizado de precisión— Los tornos automáticos CNC producen carcasas y contactos metálicos con una tolerancia de ±0,02 mm.
- Revestimiento selectivo— El revestimiento de barril automatizado aplica oro sobre una capa inferior de níquel.
- Moldeo por inyección— Aisladores PA66 moldeados con herramientas de cavidad de precisión en condiciones controladas de sala limpia.
- Procesamiento de cables— Corte, decapado y estañado automatizados; Extrusión interna de cables PUR/PVC.
- Terminación del escudo— Para versiones apantalladas, terminación trenzada y contactos de puesta a tierra instalados.
- Asamblea— Líneas semiautomáticas con fijación controlada por torque y colocación de contactos inspeccionada visualmente.
- Pruebas eléctricas— Verificación del 100% de continuidad, resistencia de aislamiento y resistencia dieléctrica.
- Muestreo ambiental— Muestreo por lotes para pruebas de IP67, niebla salina y ciclo térmico.
- Embalaje— Sellado al vacío antiestático con desecante; Embalaje de cartón de calidad de exportación.
Aunque mecánicamente idénticos, los conectores M8 para aplicaciones de sensores suelen tener consideraciones específicas:
- Configuración de pines— 3 pines es estándar para sensores discretos NPN/PNP (potencia, salida, tierra). Los de 4 pines se utilizan para IO-Link, sensores analógicos o sensores con dos salidas. Las configuraciones de más de 5 pines se utilizan para sensores multifunción o conexiones de bus.
- Blindaje— Los sensores analógicos e IO-Link requieren blindaje de 360° para mantener la integridad de la señal; Los sensores discretos suelen utilizar versiones sin blindaje.
- Tipo de cable— Se prefiere PUR para cables de sensores expuestos a aceite, refrigerante o lavado; El PVC se utiliza para instalaciones interiores secas.
- Terminación— Los fabricantes de sensores suelen preferir contactos engarzados o soldados para la integración de PCB, mientras que los integradores de sistemas utilizan conjuntos de cables.
Reunion ofrece todas estas configuraciones como estándar y puede ayudarlo a seleccionar la versión óptima para su tipo de sensor y entorno de instalación específicos.
Sí, la serie M8 es totalmente compatible con IO-Link (IEC 61131-9) utilizando la configuración estándar de 4 pines (pin 1: alimentación, pin 3: tierra, pin 4: datos IO-Link). Para aplicaciones IO-Link, Reunión recomienda:
- Versión blindada— Requerido para una comunicación confiable a 230,4 kbps, especialmente con tendidos de cable >10 m.
- chapado en oro— Mantiene una baja resistencia de contacto para señales digitales de alta velocidad.
- cable de poliuretano— Proporciona la flexibilidad y durabilidad necesarias para el reposicionamiento frecuente del sensor.
- Longitud del cable— La longitud máxima de cable recomendada para IO-Link es de 20 m (más corta si no está blindada).
Hemos calificado nuestros conectores M8 para comunicación IO-Link y podemos proporcionar informes de pruebas de integridad de señal a pedido.
Reunión recomienda las siguientes mejores prácticas para conectores de sensores M8:
- Torque de acoplamiento— Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,4-0,6 Nm. No exceda los 0,8 Nm.
- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector para evitar tensiones en el sello del cable.
- Enrutamiento de cables— Para cables de sensores sujetos a flexión continua (maquinaria en movimiento), utilice cables PUR e instálelos con un alivio de tensión adecuado.
- Inspección de junta tórica— Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento. Las juntas tóricas están disponibles como piezas de repuesto.
- Limpieza— Para aplicaciones de lavado, limpie con agua y un detergente suave. Evite los limpiadores a presión dirigidos a la interfaz de acoplamiento.
- Calendario de reemplazo— Reemplace las juntas tóricas anualmente para aplicaciones de lavado exigentes; cada 2-3 años para entornos de fábrica estándar.
