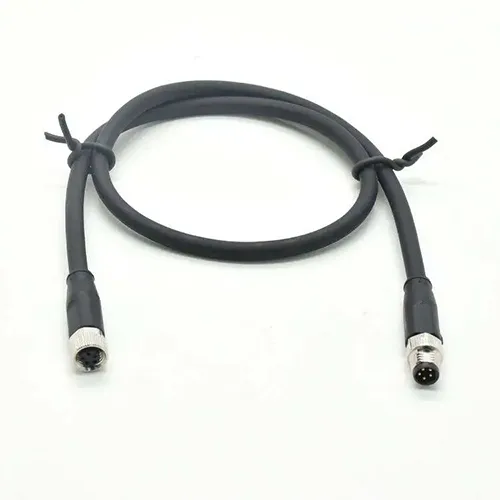

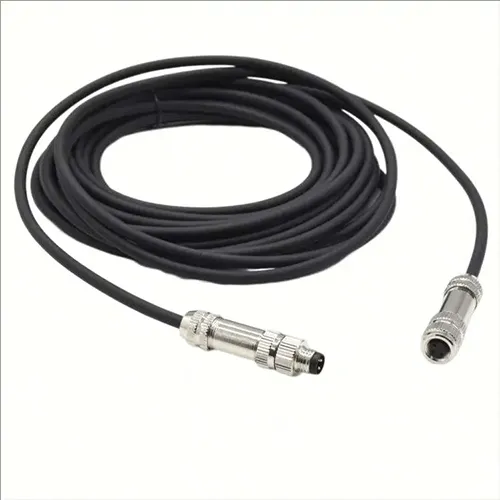

El conector impermeable de la serie M8 es el caballo de batalla de Reunion para la automatización industrial, diseñado para satisfacer las rigurosas demandas de los entornos de fábrica donde el polvo, la humedad y la vibración son desafíos constantes. Certificado paraEN 61076‑2‑104, este conector circular roscado proporcionaClasificación IP67Sellado contra el polvo y la inmersión temporal, lo que lo hace adecuado para aplicaciones de lavado, instalaciones en exteriores y maquinaria con exposición a refrigerantes. El mecanismo de bloqueo roscado del conector garantiza un acoplamiento resistente a las vibraciones (crítico para equipos con componentes móviles), mientras que la carcasa totalmente metálica ofrece blindaje EMI para la integridad de la señal. Disponible en configuraciones de 2, 3, 4, 5, 6 y 8 pines, la serie M8 admite señales de sensores discretos, salidas analógicas y protocolos de comunicación de bus de campo, incluidosEnlace IOyAS-interfaz. Los contactos están mecanizados en latón con baño de oro selectivo, manteniendo la resistencia de contacto por debajo3mΩa lo largo de miles de ciclos de apareamiento. Reunion fabrica la serie M8 a través de un proceso integrado verticalmente, desde mecanizado de precisión y moldeo por inyección hasta ensamblaje automatizado y pruebas 100% eléctricas. La serie está disponible en versiones blindadas y sin blindaje, con conectores de montaje en panel que se ofrecen en terminaciones de soldadura, PCB o de cable volante. Para los ingenieros que especifican conectores para sensores industriales, equipos de embalaje o sistemas transportadores, la serie M8 ofrece la confiabilidad de marcas premium a un costo competitivo.
| Parámetro | Especificación |
| Estándar de diseño | EN 61076‑2‑104 |

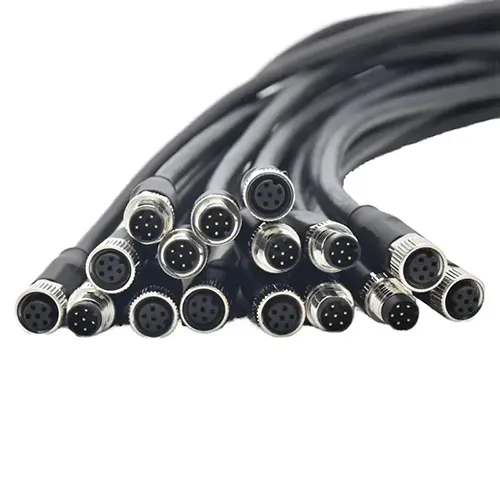

| Configuraciones de pines | 2, 3, 4, 5, 6 y 8 pines |
| Clasificación actual | 1,5 A (8 pines) a 4 A (2-4 pines) |
| Clasificación de voltaje | 30 V (5-8 pines) a 60 V (2-4 pines) |
| Tensión soportada | 800 V a 1500 V (dependiente del número de pines) |
| Calibre de alambre | 22 AWG (2-4 pines) a 26 AWG (8 pines) |
| Material aislante | PA66 (plástico de ingeniería de alta resistencia) |
| Material de contacto | Latón con baño de oro |
| Ciclos de apareamiento | ≥100 operaciones |
| Resistencia de contacto | ≤3mΩ (inicial) |
| Temperatura de funcionamiento | -25°C ~ +85°C |
| Clasificación de protección | IP67 (condición acoplada) |
| Resistencia a la niebla salina | 48 horas |
| Opciones de blindaje | Sin blindaje o blindado |
| Estilos de terminación | Soldadura, PCB o cables volantes (montaje en panel) |
| Opciones de cubierta de cable | PVC o PUR |
Todos los materiales cumplen con RoHS. Cada conector M8 se somete a una inspección 100 % de continuidad, resistencia de aislamiento y resistencia dieléctrica. El sellado IP67 se verifica mediante una muestra por lote mediante pruebas de inmersión reales.
El conector impermeable de la serie M8 es uno de los conectores industriales más utilizados a nivel mundial y sirve para aplicaciones de automatización, control de procesos e instrumentación de campo.
- Sensores industriales— Sensores de proximidad, fotoeléctricos, inductivos, capacitivos y de temperatura.
- Sistemas de embalaje y transporte— Equipos de manipulación de materiales, líneas de embotellado y sistemas de paletizado.
- Pantallas e iluminación LED para exteriores— Pantallas LED modulares, iluminación de túneles e iluminación arquitectónica.
- Sistemas de seguridad— Cortinas de luz, interruptores de bloqueo de seguridad y dispositivos de parada de emergencia.
- Redes de bus de campo— Conexiones IO-Link, AS-Interface, DeviceNet y PROFIBUS.
- Energía Renovable— Sistemas de seguimiento solar, sensores de turbinas eólicas y monitoreo de almacenamiento de baterías.
- Robótica— Herramientas de extremo del brazo, sensores de agarre y módulos de retroalimentación de fuerza/par.
Un fabricante alemán de maquinaria de embalaje estaba experimentando fallos intermitentes en los sensores de una línea de embotellado de alta velocidad debido a la corrosión del conector provocada por los productos químicos del lavado. Los conectores existentes tenían clasificación IP65 pero mostraban corrosión visible después de 12 meses. Reunion suministró la serie M8 con sellado IP67, cables PUR y configuraciones blindadas de 4 pines.Se instalaron más de 1.200 conectoresen 40 líneas de envasado. Después de 18 meses de lavado diario, el cliente informócero fallos relacionados con el conector— una mejora significativa con respecto a la tasa de fracaso anual anterior del 8-12%. Desde entonces, el cliente ha estandarizado los conectores M8 de Reunion en toda la maquinaria nueva.
| Aspecto | Serie Reunión M8 | Marcas M8 europeas premium | M8 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3-4 veces mayor | Más barato por adelantado |
| Verificación IP67 | Probado por inmersión en lotes | Probado por lotes | No verificado |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Opciones de blindaje | Sin blindaje y blindado: estándar | Generalmente ambos, pero con una prima | Limitado o inconsistente |
| Conjunto de cables | Opciones de PUR/PVC con control interno | A menudo subcontratado | Manual, inconsistente |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 12-15 días | 4-8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas para ensamblajes personalizados) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
La ventaja de Reunión: recibe calidad documentada, cumplimiento total de DIN y sellado IP67 verificado a un precio rentable. Con fabricación interna y trazabilidad total, sus conectores M8 ofrecen un rendimiento constante, sin el coste superior de las marcas europeas ni la incertidumbre de las alternativas sin marca.
| Proceso de dar un título | Alcance |
| Norma Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio postventa. |
| ISO 14001:2015 | Gestión ambiental: reducción verificada de desechos y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M8 utilizado en equipos de diagnóstico o monitoreo. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción M8 de Reunión funciona bajo control estadístico de procesos (SPC). El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales (1 m, 30 minutos). Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
| Artículo | Detalle |
| Embalaje estándar | Bolsas antiestáticas con protección individual de cavidades; Cartones reforzados con amortiguación. |
| Plazo de entrega | Muestras: 5-7 días; Órdenes de producción: 12-15 días; Montajes de cables personalizados: 15-20 días. |
| Métodos de envío | Granel: transporte marítimo o aéreo; Muestras: exprés (DHL, FedEx, TNT, UPS, EMS). |
| Condiciones de entrega | EXW, FCA, FOB, CIF, CPT: flexibles. |
| Garantía | 12 meses desde el envío contra defectos de fabricación bajo instalación y uso adecuado. |
| Apoyo técnico | Respuesta de ingeniería dentro de las 24 horas; Guías de instalación y documentación de referencia cruzada disponibles. |
| Programas de inventario | Stock en consignación y VMI (inventario administrado por el proveedor) disponibles para contratos de volumen a largo plazo. |
Conectores M8 no apantalladosson adecuados para aplicaciones estándar de sensores y actuadores en entornos con EMI relativamente baja. Son de menor costo y más fáciles de cablear. Elija sin blindaje cuando los tramos de cable sean cortos (<10 m) y no esté operando cerca de motores, variadores de frecuencia o equipos de soldadura.

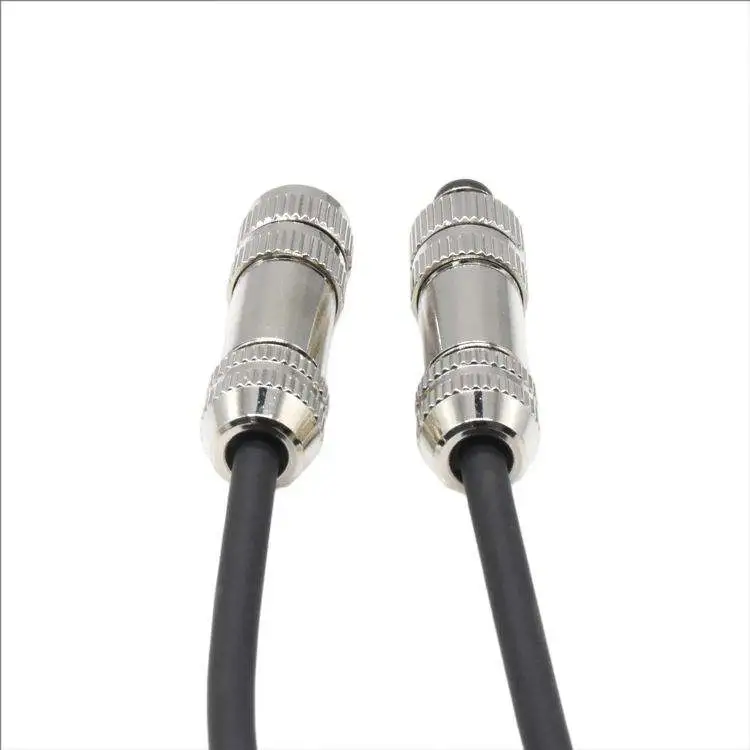

Conectores M8 blindados de 360°cuentan con una carcasa metálica que proporciona conexión a tierra continua desde el blindaje del cable a través del cuerpo del conector hasta el dispositivo de acoplamiento. Elija blindado para:
- Aplicaciones con cables largos (>10m)
- Instalaciones cerca de motores, VFD o equipos de soldadura.
- Señales de sensores analógicos (4-20 mA, 0-10 V) donde el rechazo del ruido es fundamental
- Redes de bus de campo (PROFIBUS, DeviceNet, IO-Link) que requieren impedancia definida
Reunión ofrece ambas opciones de serie, con versiones blindadas con un precio mínimo. Para aplicaciones blindadas, recomendamos utilizar cables PUR con blindaje trenzado y conexión a tierra adecuada solo en un extremo (para evitar bucles de tierra).
Sí, la serie M8 es totalmente compatible con la comunicación IO-Link. IO-Link utiliza una configuración estándar de 4 pines (alimentación, tierra, comunicación y señal adicional opcional). Todos los dispositivos IO-Link requieren el conector para mantener la integridad de la señal de la comunicación IO-Link (normalmente 230,4 kbps). Los conectores M8 blindados de 4 pines de Reunion se recomiendan específicamente para IO-Link debido a:
- Blindaje EMI— Protege las comunicaciones del ruido industrial.
- Contactos chapados en oro— Mantenga una baja resistencia de contacto para una transmisión de datos confiable.
- Sellado IP67— Protege contra la humedad que podría crear rutas de fuga que afecten la calidad de la señal.
Para lograr y mantener el sellado IP67, Reunión recomienda:
- Torque de acoplamiento— Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,4-0,6 Nmutilizando una llave dinamométrica. No exceda los 0,8 Nm, ya que un ajuste excesivo puede dañar la junta tórica o las roscas del conector.
- Inspección de junta tórica— La junta tórica preinstalada debe inspeccionarse en cada desconexión. Reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento. Las juntas tóricas están disponibles como piezas de repuesto en Reunión.
- Radio de curvatura del cable— Mantenga un radio de curvatura mínimo de5× diámetro del cableen la entrada del conector para evitar tensiones en el sello del cable.
- Limpieza— Para aplicaciones de lavado, limpie el exterior del conector con agua y un detergente suave. No utilice limpiadores a presión directamente sobre la interfaz de acoplamiento.
- Calendario de reemplazo— Para aplicaciones exigentes (lavado diario, exposición a productos químicos), recomendamos reemplazar las juntas tóricas anualmente como parte del mantenimiento preventivo. Para entornos estándar de fábrica, el reemplazo de la junta tórica cada 2 o 3 años suele ser suficiente.
