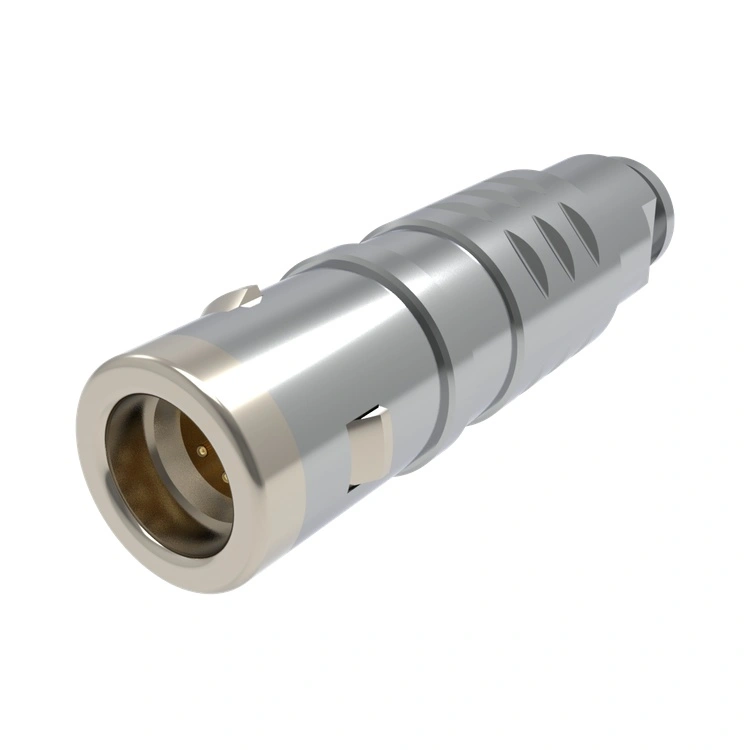

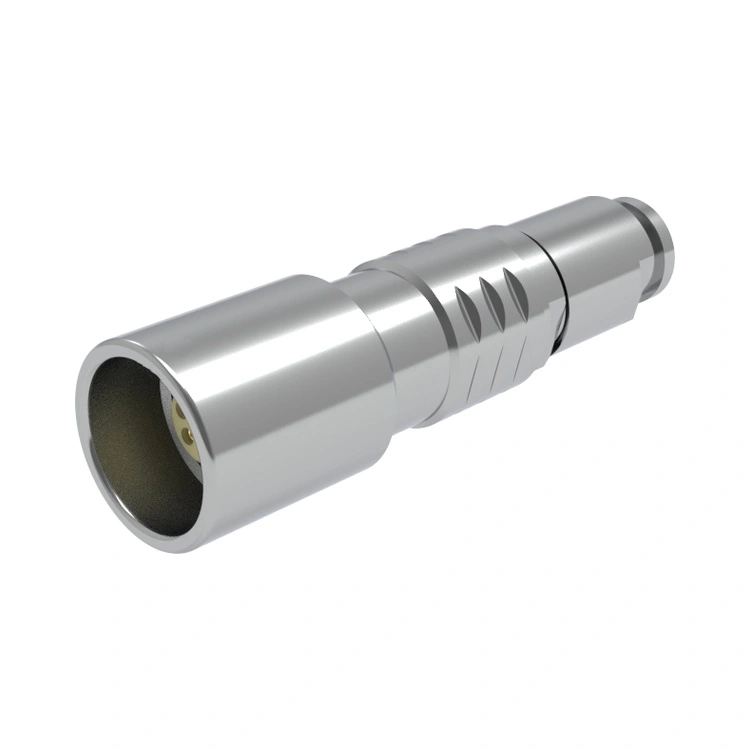

El conector push-pull de metal de la serie E representa el enfoque estratégico de Reunion para la interconexión profesional para equipos de ingeniería preocupados por los costos. Eliminando adornos no esenciales y conservando las características principales de calidad: autobloqueo confiable con retroalimentación audible, construcción totalmente metálica para blindaje EMI fundamental y sistemas de contacto clasificados para más de 5000 ciclos de acoplamiento. Su rango de temperatura estándar de -45°C a +125°C cubre la gran mayoría de aplicaciones en ambientes controlados, la impermeabilización IP67 es adecuada para uso en exteriores. La fabricación integrada verticalmente de Reunion, desde el mecanizado CNC de precisión interno hasta las pruebas eléctricas automatizadas, reduce los costos de producción sin comprometer la calidad. Para los fabricantes de equipos originales que producen monitores de pacientes, instrumentos de laboratorio o controles industriales de gran volumen, el conector push-pull metálico de la serie E ofrece el rendimiento esencial que necesita y al mismo tiempo preserva su estructura de márgenes. Cada unidad está respaldada por una garantía de 12 meses y una trazabilidad completa del ERP, lo que garantiza una integración sin riesgos en su cadena de suministro.
La serie E se centra en ofrecer las funciones de conector más críticas al precio más competitivo, con confiabilidad documentada y transparencia en la cadena de suministro.
| Característica | Beneficio |
| Diseño de ingeniería de valor | Conserva todas las funciones esenciales de push-pull y al mismo tiempo elimina costosas especificaciones excesivas, ideal para adquisiciones de OEM de gran volumen. |
| Cierre push-pull confiable | Acoplamiento rápido con una sola mano con confirmación de bloqueo táctil y audible, lo que reduce el tiempo de instalación y los errores del usuario en las líneas de montaje. |
| Construcción totalmente metálica | Proporciona protección EMI fundamental y durabilidad mecánica a una fracción del costo de los diseños especializados. |
| Terminación flexible | Los contactos de soldadura y PCB se adaptan a diferentes métodos de ensamblaje y tipos de cables; muestras disponibles con un plazo de entrega de 5 a 7 días. |
| Tolerancia ambiental estándar | El rango de funcionamiento de -45 °C a +125 °C cubre la mayoría de los entornos interiores industriales, comerciales y médicos. |
| Durabilidad probada | >5000 ciclos de acoplamiento con resistencia de contacto constante (≤5mΩ inicial): confiable para equipos de larga duración. |
| Sin opciones innecesarias | Una línea de productos optimizada significa entregas más rápidas (15 a 20 días para pedidos de producción) y menores costos de mantenimiento de inventario. |
El conector push-pull de metal de la serie E es la respuesta definitiva de Reunión a la necesidad del mercado de un conector circular "sencillo y de alto rendimiento" que haga que la interconexión de calidad sea asequible para las aplicaciones cotidianas, ahora con términos de garantía transparentes y una política de devolución incondicional para compradores OEM calificados.
El conector push-pull metálico de la serie E está diseñado específicamente para aplicaciones donde la optimización de costos es un objetivo de diseño principal, pero la confiabilidad de la conexión no puede verse comprometida.
Equipo Médico - Monitoreo diagnóstico, sistema quirúrgico.
Controles industriales: módulos de E/S de PLC, paneles de operador y sensores de sistemas transportadores.
Instrumentos de laboratorio: espectrofotómetros, centrífugas y cámaras de prueba de temperatura.
Equipo de comunicación: conmutadores de red, interconexiones de bastidor de estaciones base y enrutadores de transmisión de audio.
Sistemas de seguridad: interconexiones de cámaras de vigilancia, paneles de control de acceso y módulos de sistemas de alarma.
| Parámetro | Especificación |
| Material de la carcasa | Latón con niquelado (estándar); |
| Tamaños de concha | 0, 1 |
| Contactos | 2 a 6 pines |
| Ciclos de apareamiento | >5.000 operaciones |
| Rango de temperatura | -45°C ~ +125°C |
| Blindaje EMI | La carcasa totalmente metálica proporciona blindaje básico |
| Protección de ingreso | IP67l |
| Resistencia a la niebla salina | >48 horas |
| Vibración | 10–2000 Hz, 10 g |
| Choque mecánico | 100 g, 6 ms |
| Resistencia de contacto | ≤5mΩ (inicial) |
| Resistencia de aislamiento | ≥5000MΩ (a 500 VCC) |
| Estilos de terminación | Soldadura y PCB (recto o en ángulo recto) |
Todos los conectores de la serie E cumplen con RoHS y se someten a pruebas eléctricas 100% (continuidad, aislamiento, rigidez dieléctrica) antes del envío. El control estadístico de procesos (SPC) de Reunion garantiza la coherencia dimensional en ejecuciones de gran volumen. Se encuentran disponibles hojas de datos de prueba completas y modelos STEP 3D, lo que permite a su equipo de ingeniería validar el ajuste mecánico sin esperar muestras físicas.
| Artículo | Detalle |
| Embalaje estándar | Bolsas antiestáticas con protección individual de cavidades; Cajas de cartón corrugado reforzado. |
| Embalaje a granel | Disponible para pedidos de gran volumen (más de 500 piezas): embalaje en bandeja o carrete para admitir el ensamblaje automatizado de recogida y colocación. |
| Etiquetado | Etiquetado de número de pieza estándar y código de lote; etiquetado personalizado disponible bajo petición. |
| Plazo de entrega | Muestras: 7 a 107 días; Órdenes de producción: 15 a 20 días (la línea de productos optimizada permite una entrega más rápida). |
| Métodos de envío | Granel: transporte marítimo o aéreo; Muestras: exprés (DHL, FedEx, TNT, UPS, EMS). |
| Condiciones de entrega | EXW, FCA, FOB, CIF, CPT: flexibles según sus preferencias de adquisición. |
| Garantía | Garantía estándar de 12 meses contra defectos de fabricación; Cobertura ampliada opcional disponible para asociaciones de fabricación por contrato. |
| Aspecto | Serie F de reunión | Serie típica comparable de Europa y EE. UU. | Alternativas típicas de bajo costo |
| Precio | ~1/3 de las marcas premium | Costo de la prima | Variable, a menudo inconsistente |
| Calidad | Producción consistente con certificación ISO 13485:2016 | Alto | Variación de lote a lote no certificada |
| Compatibilidad | Intercambiable con los principales sistemas (alternativas LEMO/ODU) | Propiedad | A menudo dimensiones no estándar |
| Cantidad mínima de pedido | Sin MOQ para artículos estándar; MOQ bajo para personalizado | MOQ alto (500+) | MOQ bajo pero soporte deficiente |
| Plazo de entrega | 15 a 20 días típico | 4 a 8 semanas | Variable, poco confiable |
| Trazabilidad | Trazabilidad completa del ERP desde el lingote hasta el producto terminado | Sí | Ninguno o limitado |
| Experiencia de fábrica | 15 años de fabricación interna en instalaciones de 3000㎡ en Dongguan | A menudo subcontratado | Pequeños talleres |
| Seguro de calidad | 100% probado, documentado, con informes descargables | Sí | Pruebas aleatorias o sin pruebas |
| Protección al comprador | Garantía de 24 meses + política de devolución | Varía | Sin garantía o términos poco claros |
La serie E ocupa una posición única: ofrece consistencia de fabricación de primer nivel y compatibilidad documentada a un precio más cercano a las alternativas económicas. No sacrifica la calidad por el costo: simplemente elimina funciones que no necesita, respaldado por una garantía que protege su línea de producción.
Mecanizado CNC: los tornos automáticos de alta velocidad producen carcasas con una tolerancia de ±0,02 mm.
Enchapado: revestimiento de conchas y enchapado en oro selectivo por contacto en líneas automatizadas con monitoreo de concentración del baño.
Moldeo por inyección: aisladores moldeados a partir de plásticos de ingeniería.
Ensamblaje – Líneas semiautomáticas con inspección visual para alineación de contactos y fuerza de inserción.
Pruebas: verificación eléctrica 100% (continuidad, aislamiento, rigidez dieléctrica) con registro de datos para cada lote.
Embalaje – Bolsas de vacío antiestáticas con desecante; Embalaje a granel para líneas de montaje automatizadas de gran volumen.
R: Sí, en la mayoría de las configuraciones estándar, el conector push-pull metálico de la serie E está diseñado mecánica y eléctricamente teniendo en cuenta la intercambiabilidad para los factores de forma de conectores circulares más comunes. Reunión mantiene documentación de referencia cruzada para series clave europeas y estadounidenses. Sin embargo, debido a que las marcas premium a veces utilizan espacios de contacto o posiciones de codificación patentados, siempre recomendamos enviar el dibujo del conector existente o el número de pieza para su verificación. Nuestro equipo de ingeniería confirmará la compatibilidad y, si es necesario, realizará ajustes para garantizar un verdadero reemplazo directo sin modificaciones de PCB o panel. Hemos proporcionado con éxito alternativas de la serie F a más de 300 fabricantes de equipos originales con informes de validación documentados disponibles a pedido.
R: Absolutamente no. La serie E logra rentabilidad mediante la simplificación del diseño y la selección de materiales, no mediante la reducción de la calidad. Utilizamos el mismo sistema de gestión de calidad ISO 13485:2016 en todas las líneas de productos. Cada conector de la serie E se somete a pruebas 100 % eléctricas (resistencia de contacto, aislamiento, resistencia dieléctrica) y pruebas mecánicas basadas en muestras (fuerza de acoplamiento, retención). Los ahorros de material provienen del uso de latón en lugar de aleaciones más costosas, la selección de espesores de revestimiento estándar en lugar de los sobreespecificados y la reducción de los pasos de acabado estético, todo ello sin afectar el rendimiento funcional o la durabilidad. Nuestro sistema ERP proporciona trazabilidad total desde la materia prima hasta el producto terminado, al igual que nuestra serie premium. Puede descargar nuestros últimos informes de prueba, certificados de materiales y modelos 3D directamente desde nuestra biblioteca técnica.
