Todos los datos verificados mediante pruebas eléctricas de fábrica al 100 %, no AQL basados en muestras. Cada unidad se prueba antes del envío.
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines | 8 pines | 9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Calificación actual | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sección del cable (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parámetro | Valor / Detalle |
| Temperatura de funcionamiento | -40°C ~ +105°C |
| Clasificación de protección | IP67/IP68 (acoplado): probado por inmersión por lotes a 1 m de profundidad durante 30 minutos |
| Material de la carcasa | PA66 |
| Material de contacto | Latón con baño de oro |
| Resistencia de contacto | ≤3mΩ |
| Ciclos de apareamiento | ≥500 |
| Clasificación de inflamabilidad | UL 94V-0 |
| Cumplimiento ambiental | 100% RoHS, ALCANCE |
| Característica | Beneficio | Evidencia de validación |
| Vivienda PA66 | Sin óxido ni oxidación: probado en ambientes con niebla salina (ASTM B117) y lavado químico. | Excelente resistencia a la corrosión |
| Hasta un 60% de reducción de peso | Reduce la carga estructural en paneles, cables y brazos robóticos: simplifica la instalación y reduce los costos de envío. | Datos de comparación masiva disponibles con conectores de carcasa de latón comparables. |
| IP67 a prueba de agua | Resiste la inmersión continua a 1 m de profundidad durante 30 minutos. | Pruebas de inmersión por muestreo por lotes. |
| Configuraciones de 2~9 pines | 2,3,4,5,6,7,8,9 pines opcionales | Opciones estándar listas para usar y personalizadas de carga de contactos. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene el rendimiento en aire húmedo y salino. | Espesor del revestimiento verificado por XRF en cada lote de producción. |
| Bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al movimiento de la maquinaria, los ciclos térmicos y las operaciones de la grúa. | Probado en ciclos para ≥500 acoplamientos típicos con retención de torsión constante. |
Certificaciones: originales escaneados disponibles para su archivo de cumplimiento
| Proceso de dar un título | Alcance / Aplicabilidad |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio postventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos y prácticas sostenibles verificadas por terceros. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable si su sistema LED se integra en cabinas de iluminación quirúrgicas o de diagnóstico. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados eléctricos de América del Norte. |
| RoHS y alcance | Declaración SVHC (Sustancias extremadamente preocupantes) completa proporcionada por lote. |

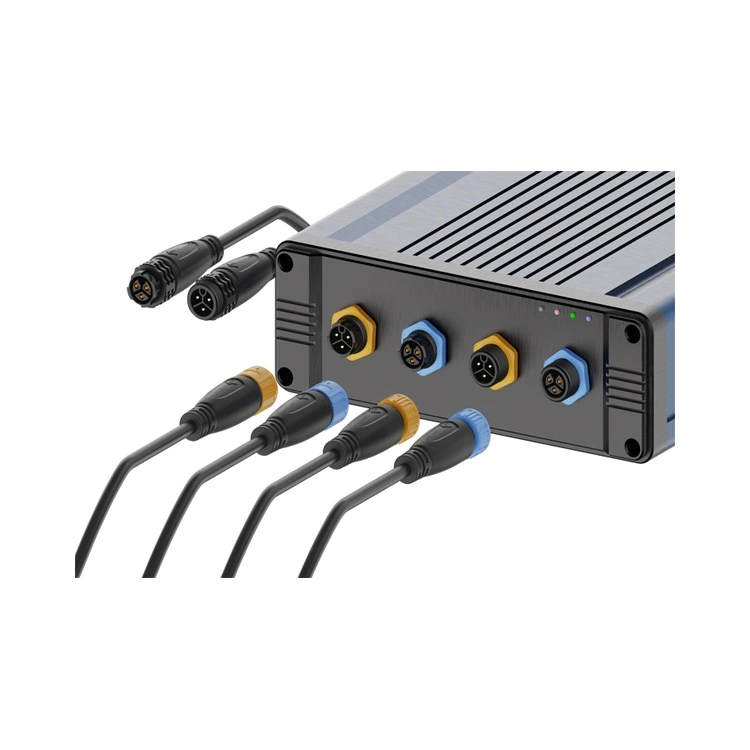

El M16 maneja hasta 15A (≈480W a 24V). Para una luminaria de más de 500 W, o si planea conectar en cadena dos luminarias a través de un solo conector, el conector de luz LED de la serie M20 proporciona una clasificación continua de 20 A con una mayor superficie de contacto, lo que reduce significativamente el calentamiento I²R. Además, la carcasa más grande del M20 admite un aislamiento de cable más grueso, lo cual es fundamental para tendidos de cable largos para mitigar la caída de voltaje. Si su aplicación requiere >20 A por contacto, consulte nuestra serie M25.
Para lograr y mantener el sellado IP67/IP68, Reunión recomienda:
Par de acoplamiento: Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par adicional de 1,0 a 1,2 Nm con una llave dinamométrica. No exceda los 1,5 Nm; un torque excesivo puede sobrecargar el aislante termoplástico y provocar microfisuras.
Inspección de la junta tórica: reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento durante el mantenimiento preventivo.
Calendario de reemplazo: para instalaciones de iluminación exterior, reemplace las juntas tóricas cada 24 a 36 meses.
Reunion proporciona tarjetas detalladas de ajuste de torsión con todos los envíos de producción. Para proyectos de infraestructura crítica, ofrecemos mazos de cables preensamblados con conectores apretados en fábrica, lo que le ahorra tiempo de instalación y elimina errores relacionados con el torque.
