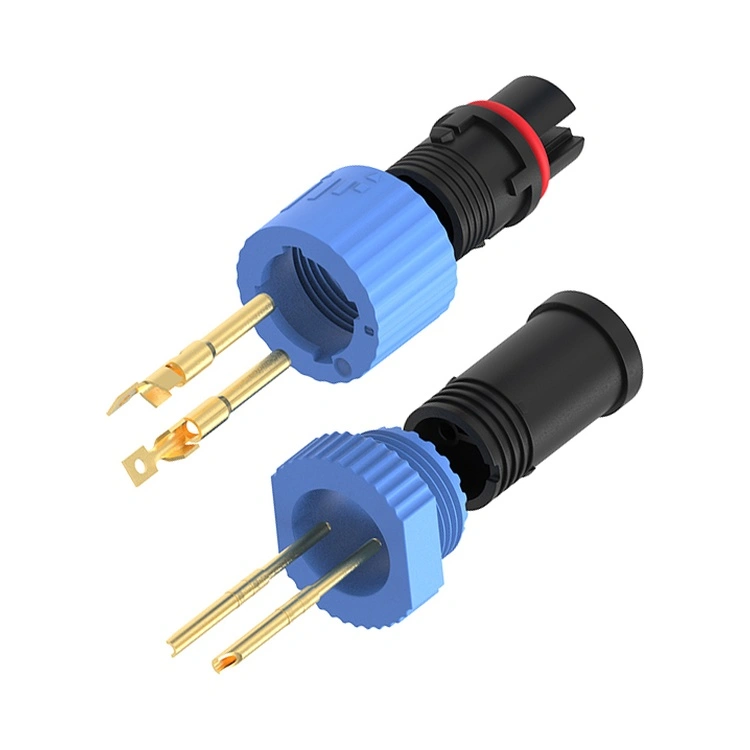

El Conector impermeable serie M15 no es simplemente una interfaz circular roscada; Es la barrera de seguridad exclusiva de Reunión para sistemas LED de alta potencia donde las limitaciones de espacio se combinan con la exposición a condiciones climáticas extremas. Si bien las opciones estándar M12 manejan señales de baja corriente, esta plataforma de 15 mm admite conductores de 16 a 20 AWG que transportan hasta 10 A por pin, lo cual es fundamental para impulsar motores LED modernos de más de 500 W en proyectos arquitectónicos y de infraestructura.

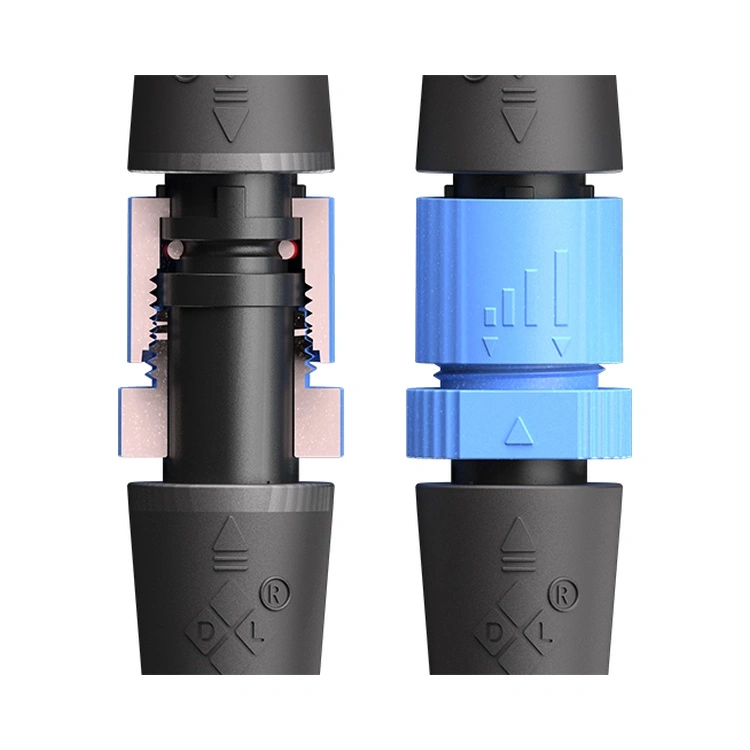

Diferenciador de ingeniería único: La carcasa de diseño tipo integraparticiones internas multinúcleo—barreras físicas que separan los carriles de energía y de señales dentro del mismo caparazón. En instalaciones del mundo real (por ejemplo, iluminación de túneles con funcionamiento 24 horas al día, 7 días a la semana), esta partición evita cortocircuitos catastróficos si el aislamiento de los cables individuales se desgasta debido a la vibración, un modo de falla que los conectores circulares genéricos a menudo pasan por alto.

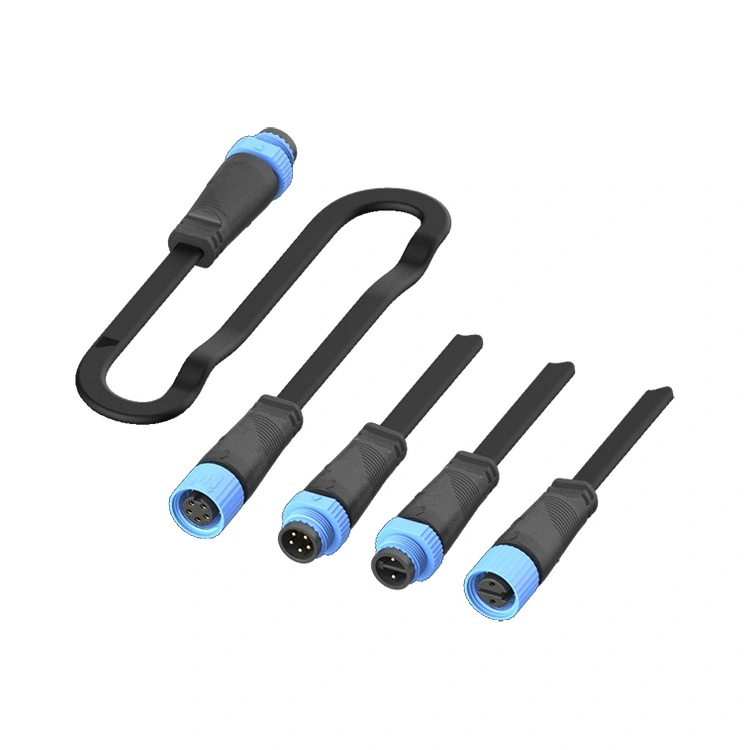

Reunion fabrica esta serie a través de un proceso integrado verticalmente: moldeo por inyección de precisión PA66, enchapado en oro automatizado en contactos de aleación de cobre y pruebas 100% eléctricas por lote. Disponible en diseños de 2, 3, 4 y 5 pines, el Conector impermeable serie M15 admite controladores LED de corriente constante y voltaje constante, con una tuerca de bloqueo roscada que mantiene la integridad del par bajo la resonancia inducida por el viento y los ciclos térmicos diarios.
| Característica | Beneficio diseñado para su proyecto |
| Sellado acoplado IP67/IP68 | Resiste inundaciones temporales (IP67) e inmersión continua hasta 1,5 m (IP68): validado mediante pruebas de ingreso de agua a nivel de lotes. |
| Diseño tipo compacto de 15 mm | Se adapta a luminarias LED delgadas y pantallas montadas en postes donde cada milímetro cuenta; Reduce la carga de viento en los accesorios. |
| Particiones internas multinúcleo | La seguridad es lo primero: la separación física entre los circuitos de alimentación (250 V/10 A) evita la formación de arcos debidos a la fuga del aislamiento. |
| Vivienda PA66 | Dura más que las carcasas metálicas en ambientes costeros o químicamente agresivos. |
| Contactos chapados en oro | Mantiene una resistencia de contacto de ≤3 mΩ durante más de 500 ciclos de acoplamiento |
| Núcleos | 2,3,4,5 pines opcionales |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines |
| Clasificación de voltaje | 250V | 250V | 125V | 125V |
| Calificación actual (por pin) | 10A | 10A | 10A | 10A |
| Gama de cables | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
| Tensión de resistencia dieléctrica | 1500 VCA | 1500 VCA | 1000 VCA | 1000 VCA |
| Resistencia de aislamiento | ≥100MΩ (500VCC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Temperatura de funcionamiento:-40°C ~ +105°C
Protección:IP67/IP68 (verificado en condiciones de acoplamiento con la junta tórica suministrada)
Alojamiento:PA66
Contacto:Aleación de cobre chapada en oro
Resistencia de contacto:≤3mΩ
Durabilidad del apareamiento:≥500 veces
Inflamabilidad:UL 94V-0
Cumplimiento:RoHS, ALCANCE
| Aspecto | Serie Reunión M15 | Marcas premium de UE/EE. UU. | Alternativas de bajo costo |
| Precio unitario | Volumen competitivo (solicite precios escalonados) | 2 a 3 veces mayor | Más barato por adelantado, pero costos de falla ocultos |
| Particiones de seguridad internas | Sí: estándar en todos los pines | Rara vez se ofrece | Siempre ausente |
| Material de la carcasa | PA66 | PA o aleación de zinc | Reciclado/grado desconocido: se vuelve quebradizo en 2 años |
| Revestimiento de contacto | chapado en oro | Oro o plata (0,1–0,2 µm) | Estañado o sin revestimiento |
| Rango de temperatura | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Trazabilidad | Codificado ERP desde el lote de resina hasta el ensamblaje final | Sí | Ninguno |
| Plazo de entrega | 12 a 15 días | 6 a 8 semanas | Impredecible (30 a 60 días) |
| Cantidad mínima de pedido de personalización | 100 unidades (para conjuntos de cables) | 500+ piezas | No ofrecido |
| Soporte de ingeniería | Respuesta las 24 horas, 10 ingenieros internos | Más lento debido al soporte escalonado | Sin respaldo técnico |
Las instalaciones de fabricación de Reunión (certificadas según ISO 9001, 14001 y 13485) operan bajo un estricto control estadístico de procesos. Cada lote de producción del Conector impermeable serie M15 incluye:
Materia prima
Registros de moldeo por inyección en proceso (presión, temperatura, tiempo de ciclo)
Pruebas 100% eléctricas (Hi-pot, resistencia de aislamiento y resistencia de contacto)
Informes de prueba de inmersión IP67 (muestra aleatoria de cada lote; se conservan fotos y videos)
El Conector impermeable serie M15 no es un conector de automatización genérico reutilizado para iluminación. Aborda tres lagunas reales:
Capacidad actual: M12/M8 normalmente maneja 4A máx; M15 cumple10A por pin—esencial para módulos LED de más de 100 W.
Mamparas de seguridad: Las barreras internas sonobligatorio para sistemas SELV (Seguridad Extra Baja Tensión) donde coexisten cables de alimentación y control. Sin ellos, un hilo de cable perdido podría provocar un cortocircuito de 250 V en una línea de señal, destruyendo los controladores.
Durabilidad: La carcasa PA66 del M15 con estabilizadores UV evita el agrietamiento inducido por el sol, un modo de falla conocido para las mezclas de nailon M12 estándar en soportes de postes para exteriores.
Tres razones de ingeniería:
Coincidencia de expansión térmica: PA66 se expande/contrae con la cubierta del cable y la carcasa del LED, lo que reduce la tensión de corte del sello durante oscilaciones de -40 °C a +105 °C.
Prevención de la corrosión galvánica: En entornos costeros o con sal deshielo, los conectores metálicos sufren corrosión por grietas incluso con revestimiento. PA66 elimina esto por completo.
Reducción de pesoen: Un 40 % más ligero que las carcasas metálicas equivalentes, fundamental para brazos de luminarias en voladizo sometidos a cargas de viento.
Para proyectos que requieren explícitamente blindaje metálico (por ejemplo, iluminación médica sensible a EMI), Reunion ofrece series alternativas, pero para el 95 % de las aplicaciones LED para exteriores, PA66 supera al metal en el costo total de propiedad.
Par de acoplamiento:Apriete a mano hasta que la junta tórica se asiente, luego aplique0,4–0,6 Nm con una llave dinamométrica. Nunca exceda los 0,8 Nm (la sobrecompresión deforma la junta tórica).
Inspección de junta tórica:Reemplace la junta tórica de NBR preinstalada cada24 meses para instalaciones con ciclos térmicos diarios >30°C delta.
Entrada de cables:Mantener un5× diámetro del cable Radio de curvatura en el alivio de tensión para evitar microespacios alrededor del aislamiento del cable.
Orientación: Dirija siempre el cable hacia abajo para evitar que se acumule agua en la interfaz de la carcasa trasera.

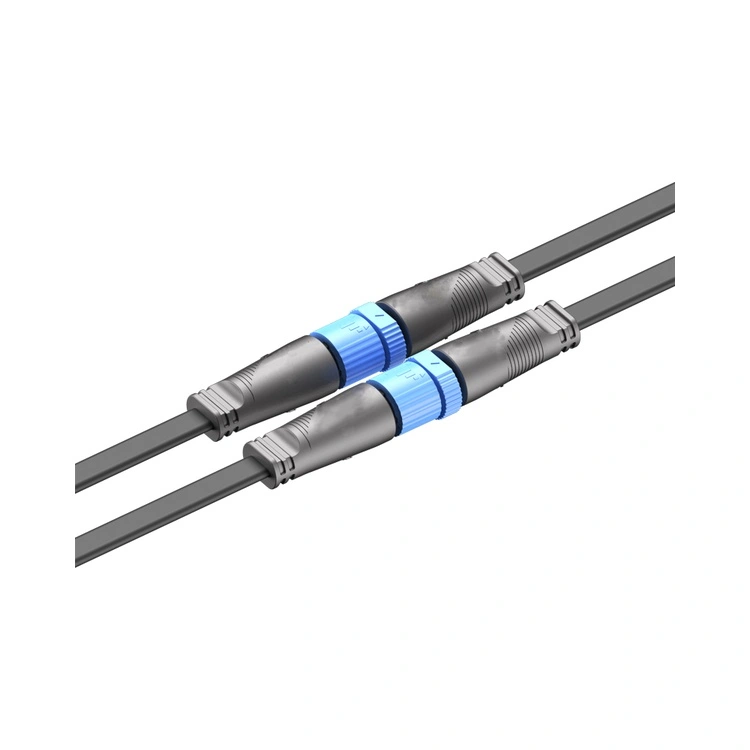

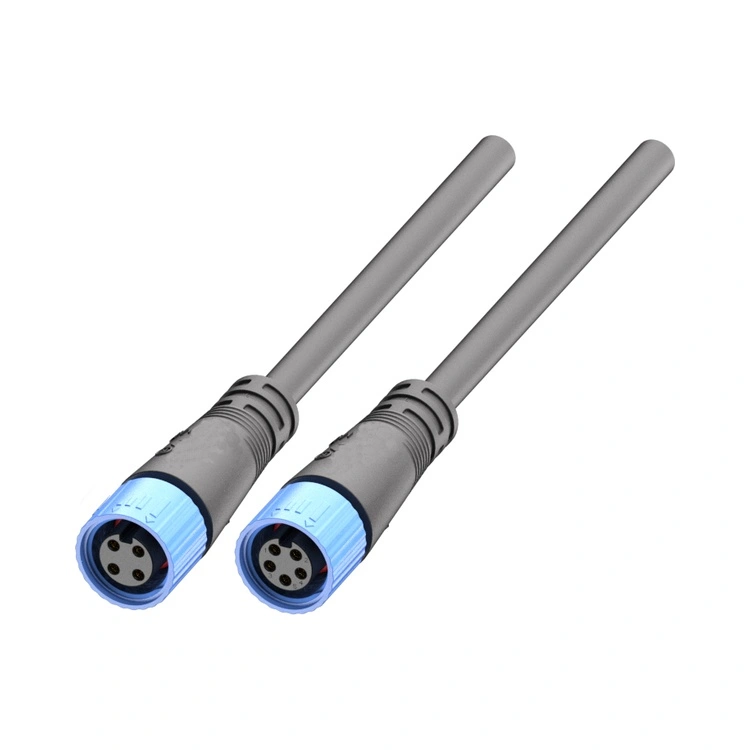

Reunion suministra mazos de cables ensamblados en fábrica con conectores pretensados, lo que elimina la variabilidad de la instalación en campo para proyectos de infraestructura críticos.
