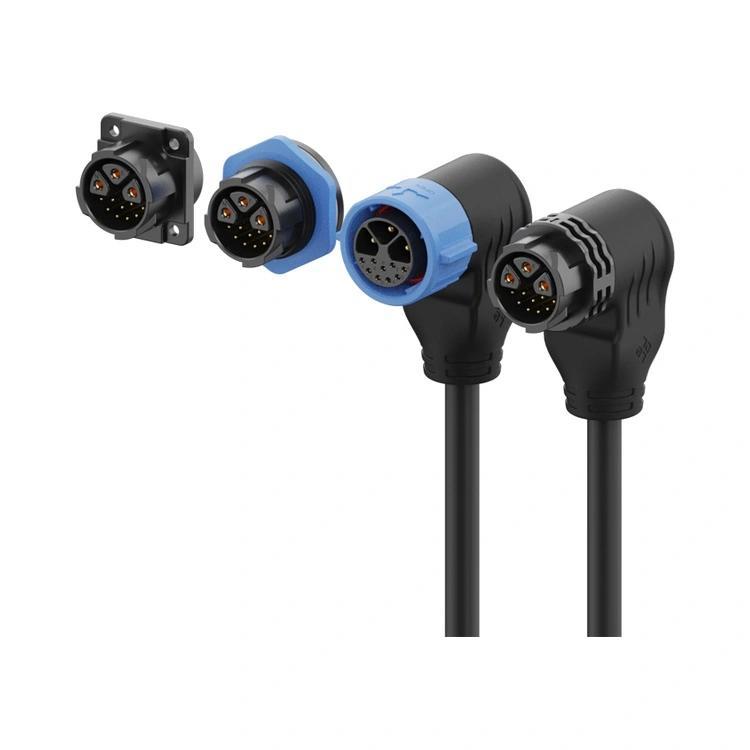

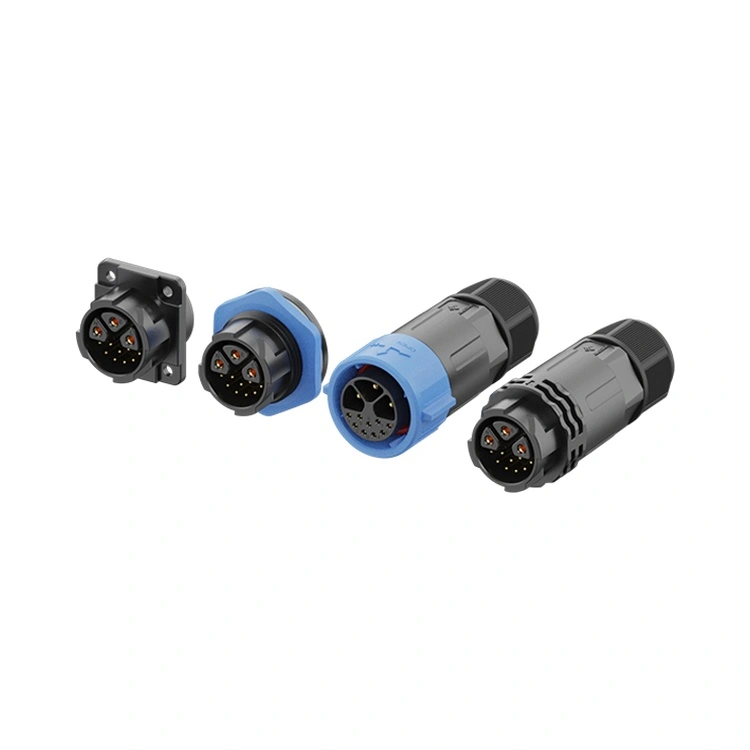

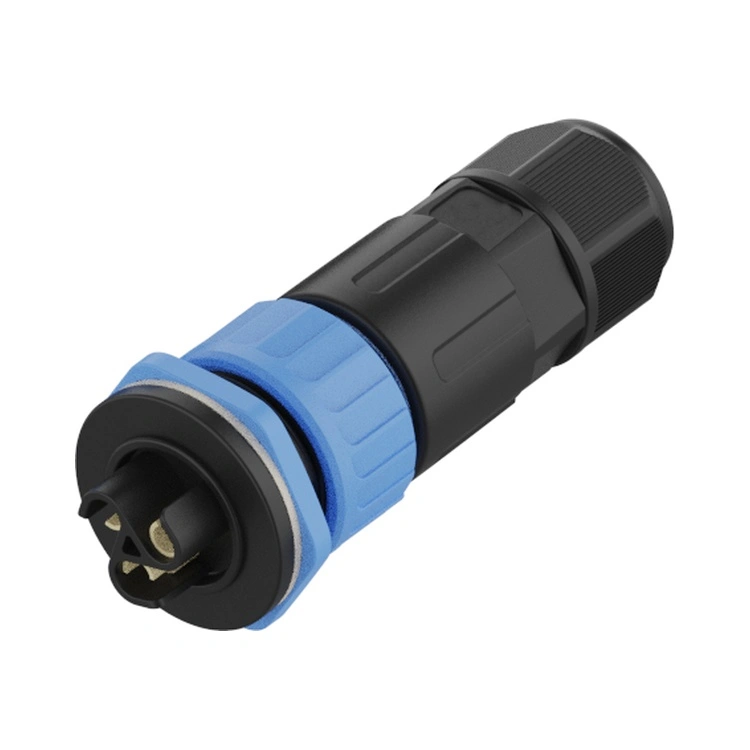

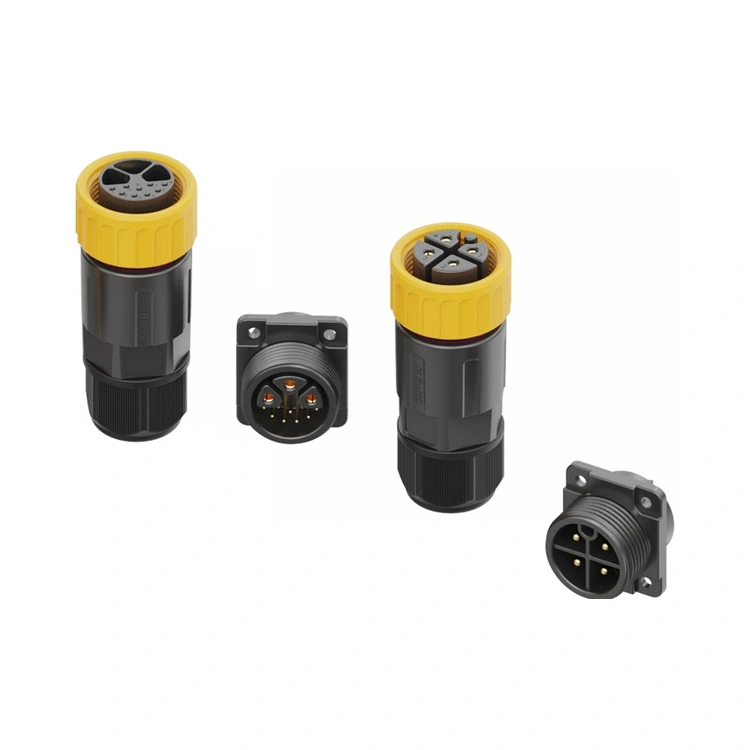

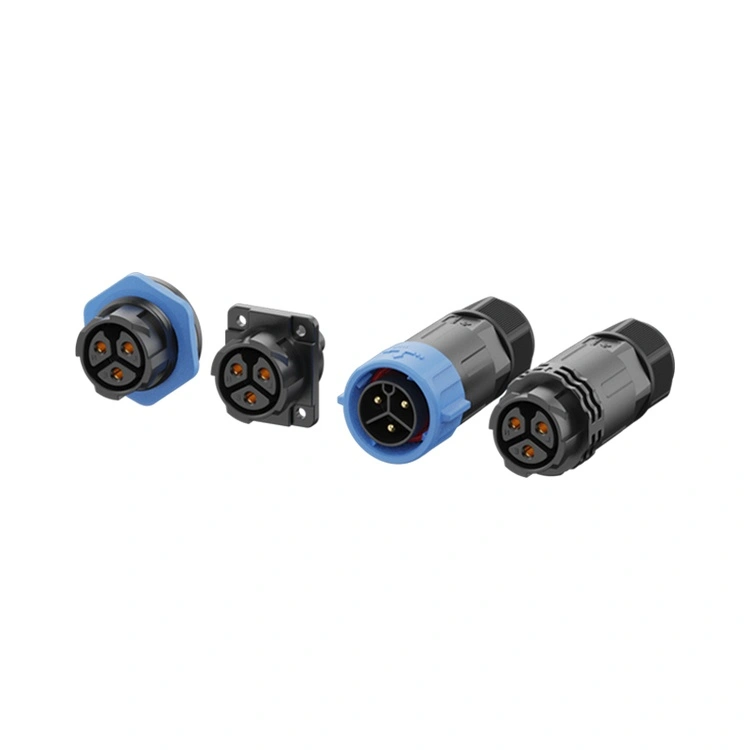

El conector de luz LED de la serie Reunion M25 está diseñado específicamente para luminarias de más de 1000 W donde los ciclos térmicos (ΔT hasta 145 °C) y los golpes mecánicos comúnmente degradan las soluciones M20 estándar. A diferencia de las copias genéricas, esta serie somete cada lote de producción a:
1) 100% pruebas de resistencia de contacto y de hipotensión.
2)Prueba de impermeabilidad IP67: 1 m de profundidad, 30 minutos, documentada con grabaciones de vídeo
3) Validación de choque térmico: 500 ciclos de -40 °C a +105 °C sin relajación del sello
Este protocolo de prueba aborda directamente el modo de falla número uno en los sistemas LED para exteriores: la corrosión por micromovimiento causada por la oscilación del cable inducida por el viento. El mecanismo de bloqueo roscado (par recomendado de 1,2 a 1,5 Nm) mantiene la presión de la interfaz por encima de 80 N, lo que garantiza un contacto estable incluso cuando se monta en mástiles de estadio de 50 m de altura.
| Criterio de selección | Conector de luz LED serie M25 de Reunión | Serie M20 (menor capacidad) | Parecidos al M25 sin marca |
| Corriente continua máxima | 30 A (por pin de alimentación) | 30 A (pero se reduce a 22 A a 85 °C) | Reclama 30 A, pero falla en 25 A (sin informe de imagen térmica) |
| Opciones de pines híbridos | 3+2 / 3+5 /3+9 pines | Solo 2+2 (MOQ personalizado 500+) | Ninguno: shells de solo energía |
| IP67 a prueba de agua | Cada lote: probado por inmersión, se conservan las fotografías | Basado en muestra (1 por 1.000) | No documentado |
| Alojamiento de cable OD | 6–12 mm (moleteado apto para guantes) | 4–8 mm | 5–10 mm (alivio de tensión deficiente) |
| Plazo de entrega (1.000 unidades) | 15-20 días | 4 a 6 semanas | Impredecible (a menudo enviado directamente) |
| Trazabilidad | Código de lote ERP → certificados de materia prima | Nivel de lote | Ninguno |
Recomendación: Especifique el conector de luz LED de la serie Reunion M25 para cualquier proyecto donde el ROI > 3 años y los costos de tiempo de inactividad no planificados excedan los $2000/hora (por ejemplo, plataformas de aeropuerto, iluminación de salida de túneles).
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 3+2 pines | 3+5 pines | 3+9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Calificación actual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sección de alambre | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Los 5 pines de señal en la configuración 3+5 están blindados de forma independiente con un paso de 2,54 mm, lo que proporciona una atenuación de diafonía >40 dB a 250 kHz, fundamental para la comunicación bidireccional DMX512 RDM. Para aplicaciones DALI-2, la variante de 3+2 pines (2 cables de señal) admite el direccionamiento de hasta 64 dispositivos por bucle manteniendo el riel de alimentación de 30 A. Guía de cableado práctica para especificadores:
3+5 pines: Pines 1–3 = L1/L2/L3 (trifásico, 20 A cada uno); Pines 4–5 = DALI +/-; Pines 6–7 = datos DMX+ / datos-; Pin 8 = DMX común (referencia de blindaje).
3+2 pines: Pines 1–3 = L/N/PE (monofásico 30 A o trifásico 20 A); Pines 4–5 = atenuación 0-10 V o DALI.
Esta arquitectura híbrida reduce el trabajo de campo al eliminar el 40 % de los empalmes de bloques de terminales.
R: El aislante termoplástico de alta temperatura (UL 94 V-0) conserva una resistencia al impacto >6 kJ/m² a -40 °C (probado según ISO 179). La junta tórica de silicona mantiene la compresión ajustada <20 % después de 500 ciclos de arranque en frío.
Para proyectos estándar controlados por DALI, recomendamos la configuración 3+2:
3 pines de alimentación (20 A cada uno) para la entrada del controlador LED.
2 pines de señal (10 A cada uno) para datos DALI.
Esto proporciona suficiente potencia para luminarias de alta potencia y admite comunicación DALI en recorridos de hasta 300 metros. Para control de color multicanal o retroalimentación de sensor integrado, elija las variantes 3+5 o 3+9. Todas las configuraciones mantienen la integridad de la señal para los protocolos DALI, DMX, 0-10V y RS-485.
