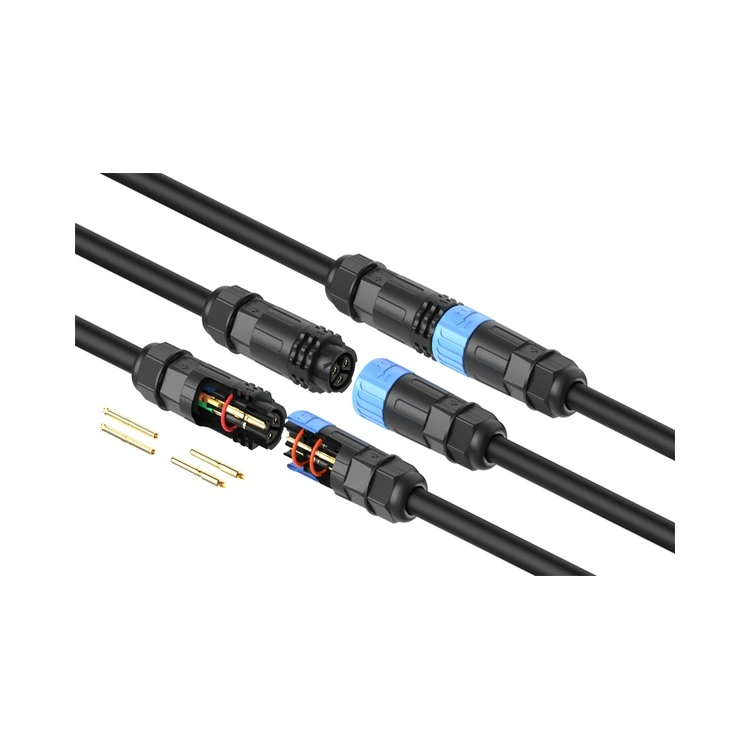

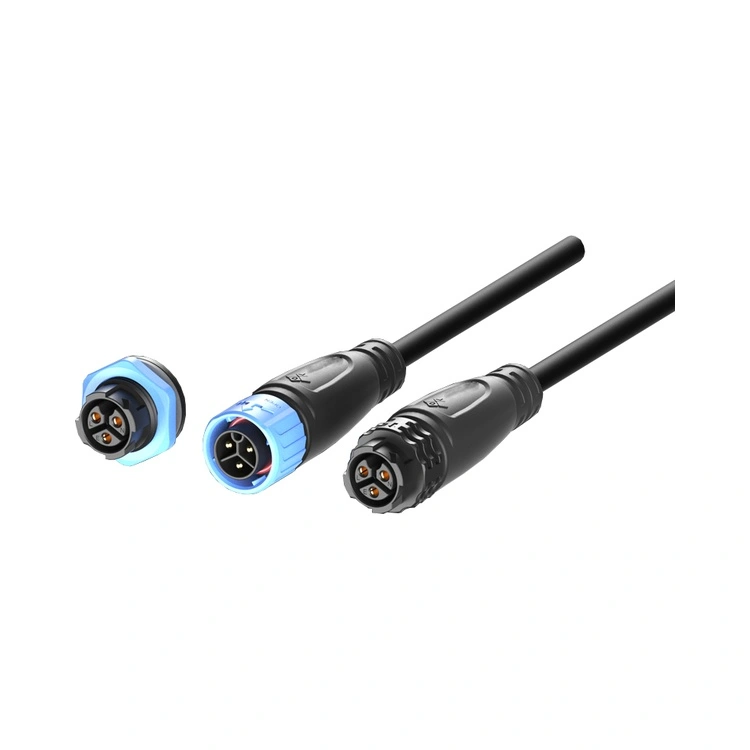

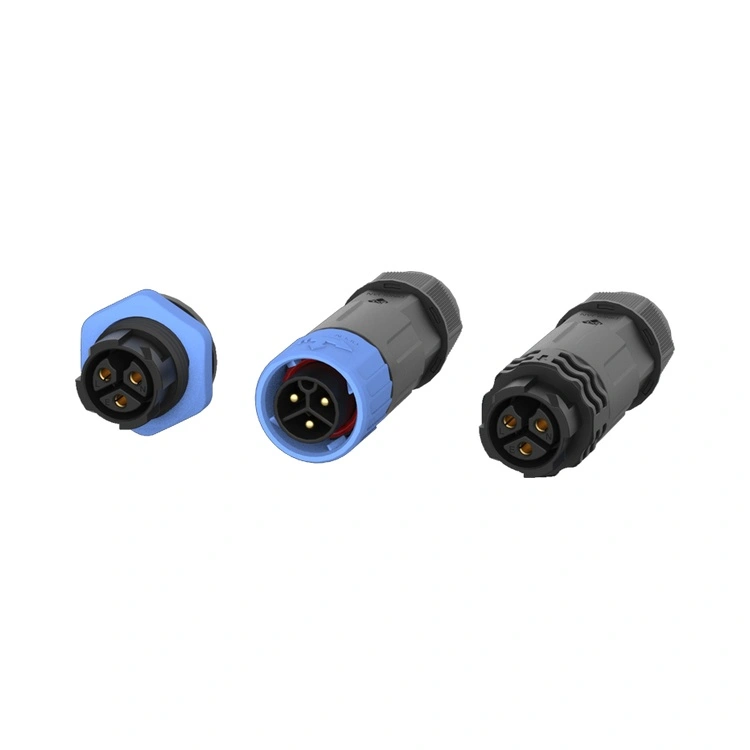

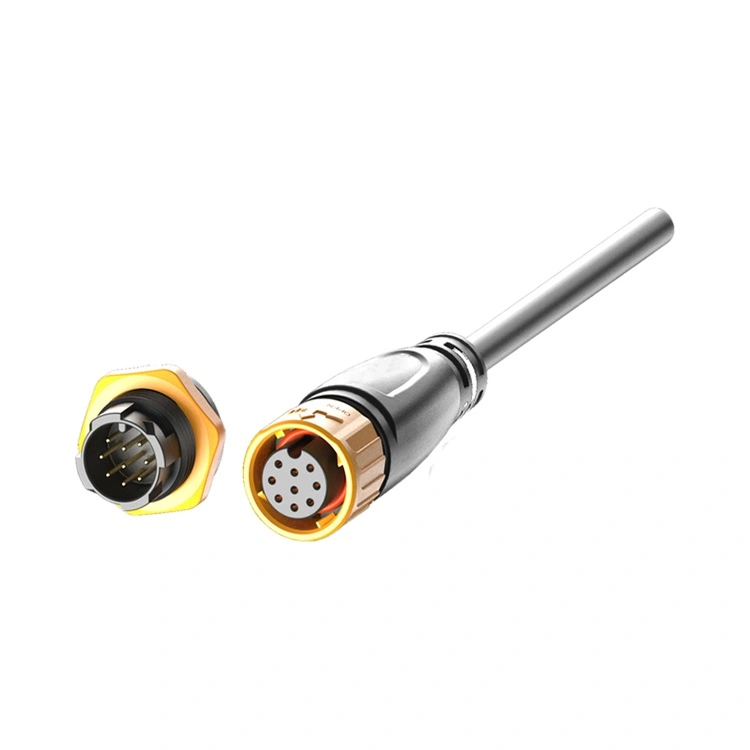

La cubierta exterior está hecha de material termoplástico de alto rendimiento y tiene una clasificación de resistencia al fuego de UL 94-V0. Resistente a la corrosión por niebla salina, puede cumplir con los requisitos de impermeabilidad de las pantallas LED para exteriores y los equipos de iluminación LED, así como con las duras condiciones de trabajo, como la resistencia a la erosión ácida de las pantallas LED industriales.

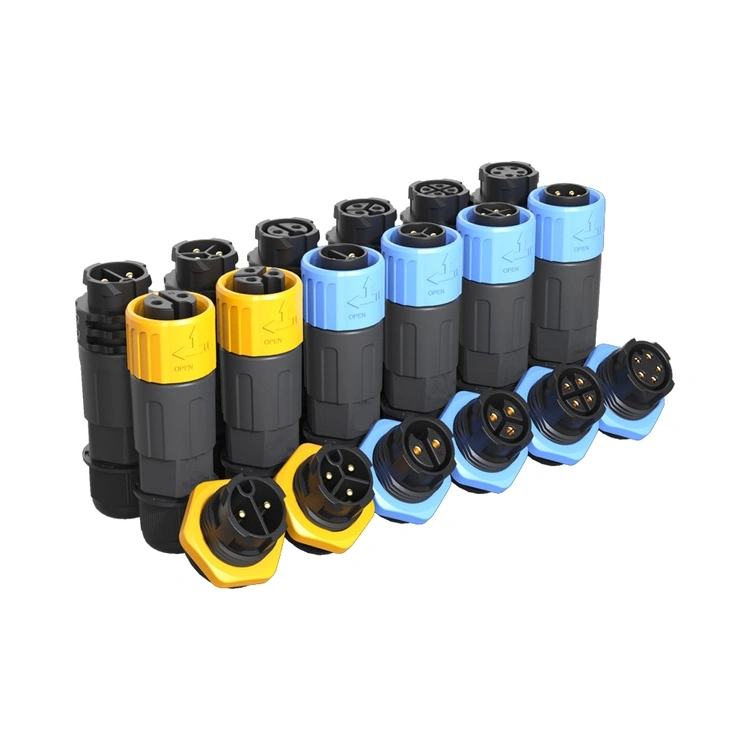

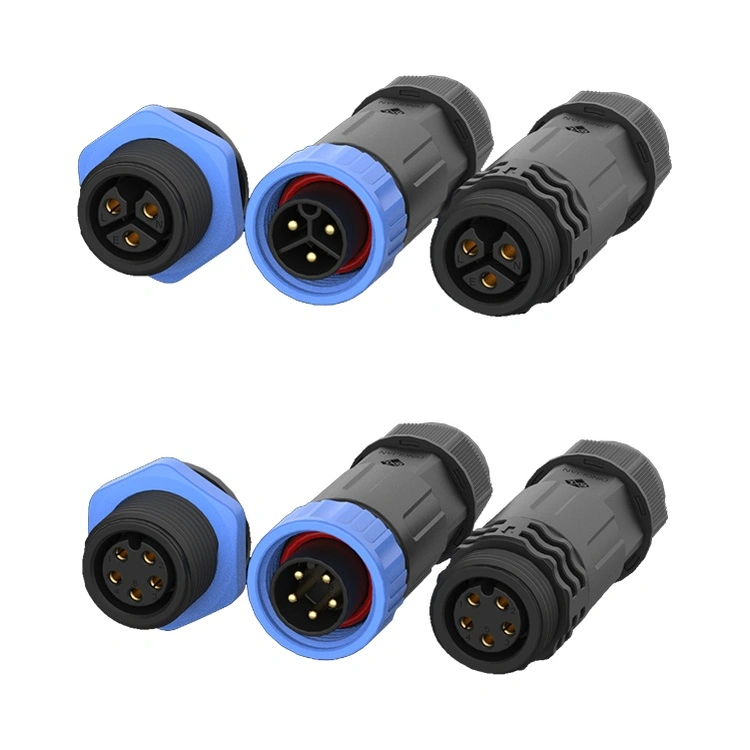

Se instala con un método de un solo orificio, que es estable e impecable. Cuenta con una estructura de bloqueo roscada y puede mantener una conexión firme incluso en un ambiente vibrante. Se pueden seleccionar 2, 3, 4, 5, 6, 7, 8, 9 pines y se admite la personalización.
| Parámetro | Valor entregado del M20 de Reunión | Por qué es importante en la práctica |
| Resistencia de contacto (inicial) | ≤3,0 mΩ | Inferior al promedio de la industria, lo que reduce la generación de calor I²R. |
| Ciclos de apareamiento con sellado estable | ≥500 ciclos (verificados, no sólo clasificados) | Nuestros registros de pruebas de lotes muestran que la integridad del sellado se mantiene durante 500 ciclos, algo fundamental para equipos que requieren mucho mantenimiento. |
| IP67 a prueba de agua | Cada lote: 1 m de profundidad × 30 min de inmersión | Se pueden proporcionar informes de prueba. |
| Resistencia a las vibraciones | 10-500 Hz, 2 g (IEC 60068-2-6) | Simula el funcionamiento real del motor y la bomba, sin desconexiones transitorias. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines | 8 pines | 9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Calificación actual | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sección del cable (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1)Material aislante: Termoplástico de alta temperatura (UL 94 V-0, )
2) Material base de contacto: Latón (CuZn39Pb3) con baño de oro – prueba de niebla salina ≥48 horas
3) Material de sellado: junta tórica de silicona
4)Temperatura de funcionamiento: -40°C ~ +105°C
5) Inflamabilidad y cumplimiento: UL 94 V-0, RoHS, REACH SVHC no detectado
6) Opciones de terminación: copa de soldadura, soldadura por inmersión (montaje en PCB)
| Dimensión de comparación | Serie Reunión M20 | Marca europea premium M20 | M20 sin marca y de bajo coste |
| Precio unitario (MOQ 100 unidades) | Competitivo, por niveles de volumen | 3,5× – 4× mayor | Bajar por adelantado |
| Corriente continua verificada | 20A (por pin, documentado) | Normalmente 25 A (reducción de potencia en letra pequeña) | Inflado, sin pruebas de prueba. |
| IP67 a prueba de agua | 100% de los lotes de producción | Prueba por lotes (pero no documentada por lotes) | Ninguna o afirmaciones falsas |
| Pruebas eléctricas (alta potencia e IR) | 100 % de cada unidad: datos de prueba registrados | Basado en muestras (AQL 1.0) | Aleatorio o saltado |
| Trazabilidad total (Resina→Conector terminado) | Seguimiento de ERP, recuperable en 24 horas | Sí, pero la respuesta es más lenta. | Ninguno |
| Plazo de entrega (cantidad estándar) | 15 a 17 días laborables | 6 a 10 semanas | Impredecible (2 a 20 semanas) |
| Personalización MOQ (longitud del cable, color, marcado) | 100 unidades – flexibles | Más de 500 unidades, altos honorarios de ingeniería | No ofrecido o sin control de calidad. |
| Certificaciones | Normas ISO 9001, 14001, 13485 | Generalmente solo ISO 9001 | Normalmente ninguno |
Para lograr el sellado IP67/IP68 en una instalación real, siga estos procedimientos verificados:
| Paso | Acción | Valor crítico/punto de control |
| 1 | Apriete la tuerca de acoplamiento a mano hasta que la junta tórica haga contacto con la superficie del panel. | Contacto visual confirmado. |
| 2 | Aplique el torque final usando una llave calibrada. | 1,0 – 1,2 Nm (NO exceda 1,5 Nm; un par excesivo distorsiona la junta tórica y aumenta la fuerza de inserción). |
| 3 | Verifique el radio de curvatura del cable en la entrada. | ≥ 5 veces el diámetro exterior del cable: las curvas agudas tiran de los contactos y comprometen el sello trasero. |
| 4 | Orientación exterior | Salida del cable hacia abajo: evita que el agua se acumule en la interfaz de la tuerca de acoplamiento. |
| 5 | Frecuencia de inspección de juntas tóricas | Anualmente para entornos de lavado diario/procesamiento de alimentos; cada 2-3 años para uso industrial estándar en interiores y exteriores. |
| Certificación / Protocolo | Alcance y evidencia proporcionada con cada pedido |
| Norma ISO 9001:2015 | Sistema de gestión de calidad completo: diseño, producción y posventa. Informes de auditoría disponibles previa NDA. |
| ISO 14001:2015 | Gestión medioambiental: reducción de residuos y cumplimiento de RoHS/REACH documentado. |
| ISO 13485:2016 | Aplicable a equipos médicos (diagnóstico/monitoreo): estricto control de cambios y trazabilidad. |
| Reconocimiento UL | Seguridad a nivel de componentes para América del Norte: marca UL en cada carcasa. |
Par de apriete: 1,0 – 1,2 Nm (apriete final después del asiento manual).
Por debajo de 0,8 Nm: la compresión de la junta tórica es insuficiente: IP67 cae a IP54 (protegido contra el polvo pero no estanco). Hemos observado entrada de agua en 2 horas a 0,5 m de profundidad en nuestras pruebas de laboratorio.
Por encima de 1,5 Nm: la junta tórica de fluorosilicona se extruye hacia el espacio libre de la rosca, lo que provoca una deformación permanente y una mayor fuerza de acoplamiento. El sello puede pasar inicialmente IP67 pero fallará después del ciclo térmico (expansión/contracción).
Recomendación: utilice una llave dinamométrica preestablecida; podemos suministrar una como accesorio en pedidos por volumen.
Muestras estándar: 5 a 10 piezas disponibles en 3 días hábiles (si el stock lo permite).
Pedidos de lotes pequeños (de 100 a 500 unidades): 12 a 15 días laborables desde la confirmación del pedido.
Gran volumen (más de 500 unidades): 18 a 20 días laborables, con envíos parciales disponibles.
Conjuntos de cables personalizados (longitud, calibre del cable, codificación de colores): MOQ 100 piezas -la aprobación del dibujo de ingeniería demora de 2 a 3 días, luego 15 días de producción.
