ElConector impermeable de plástico serie Reunion M20 ofrece los tres: combina una carcasa PA66 liviana y de rendimiento estable con contactos de latón chapados en oro y resistentes al agua IP67/IP68 con clasificación de hasta 20 A. Diseñado y fabricado internamente en las instalaciones con certificación ISO de Reunión, esta familia de conectores ofrece a los fabricantes de equipos, integradores de sistemas e ingenieros de mantenimiento una alternativa comprobada a las interconexiones metálicas propensas a la oxidación en ambientes con niebla salina, químicos y de alta humedad.
Reunion no es una empresa comercial: somos un fabricante integrado verticalmente con más de 15 años de experiencia en moldeo de precisión e ingeniería de contacto. Cada lote de nuestroConector impermeable de plástico serie M20se ha sometido a pruebas 100 % eléctricas y a prueba de agua, y se conservan los registros de pruebas para una trazabilidad total. Cuando especifica Reunion, especifica un socio que controla la calidad desde el secado de la resina hasta el ensamblaje final, respaldado por ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 y reconocimiento UL.
ElConector impermeable de plástico serie Reunion M20 es una interconexión circular roscada diseñada para aplicaciones que exigen tanto una entrega de energía sustancial (hasta 20 A por contacto) como resiliencia ambiental. Su interfaz de acoplamiento de 20 mm cuenta con una carcasa termoplástica PA66 de alta resistencia formulada y moldeada directamente en cualquier color RAL/Pantone, sin pintura, sin enchapado ni corrosión. La carcasa es inherentemente resistente al óxido y a la oxidación, con una temperatura de deflexión del calor superior a 200 °C, lo que garantiza un rendimiento confiable de -40 °C a +105 °C.

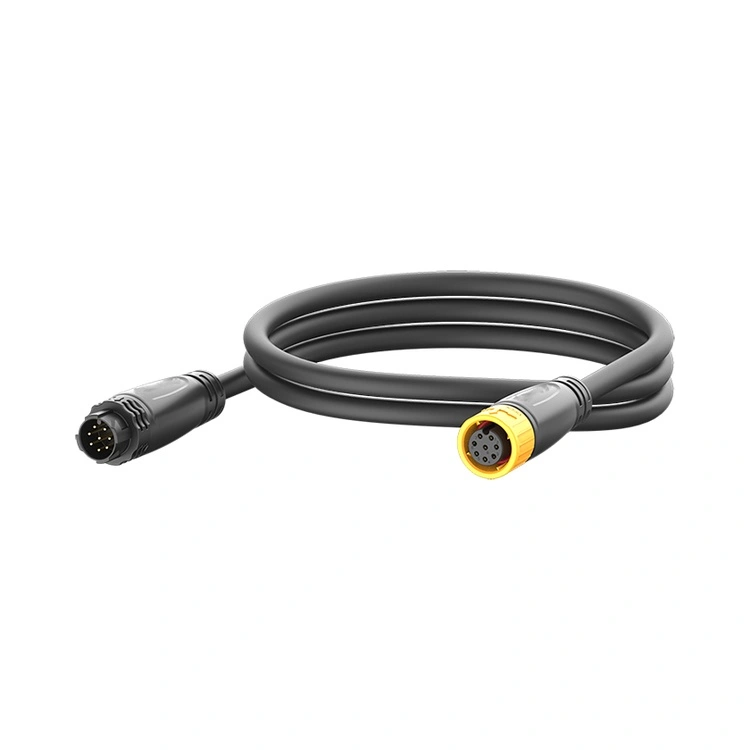

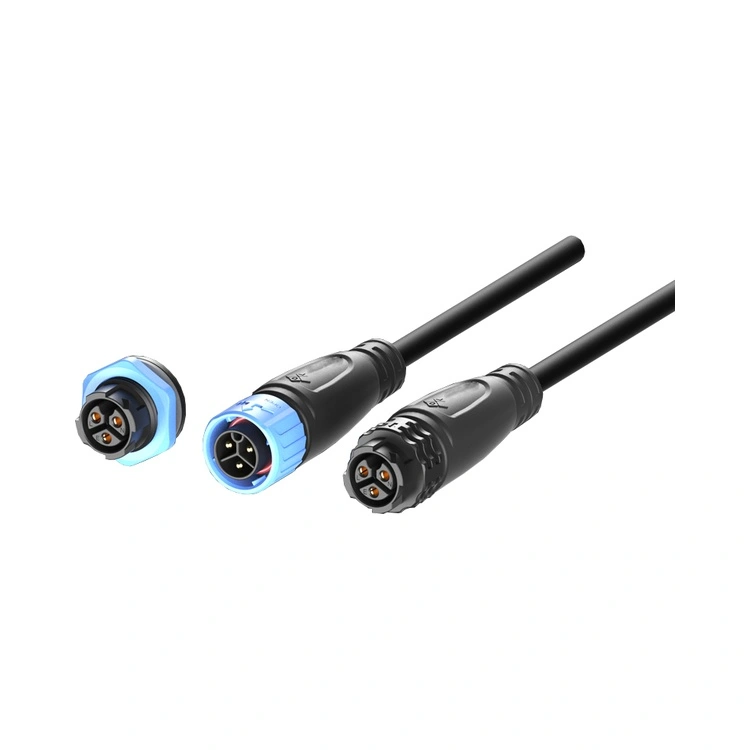

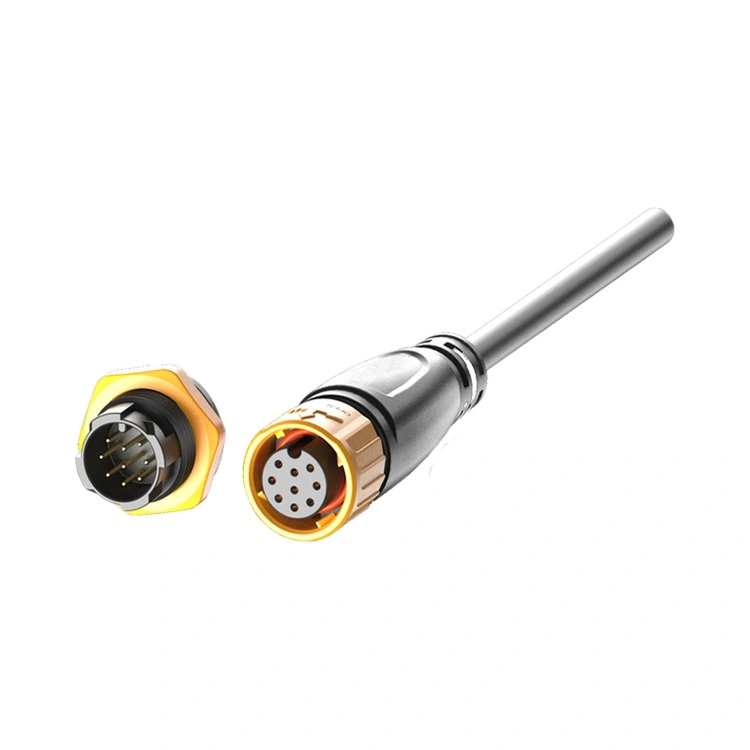

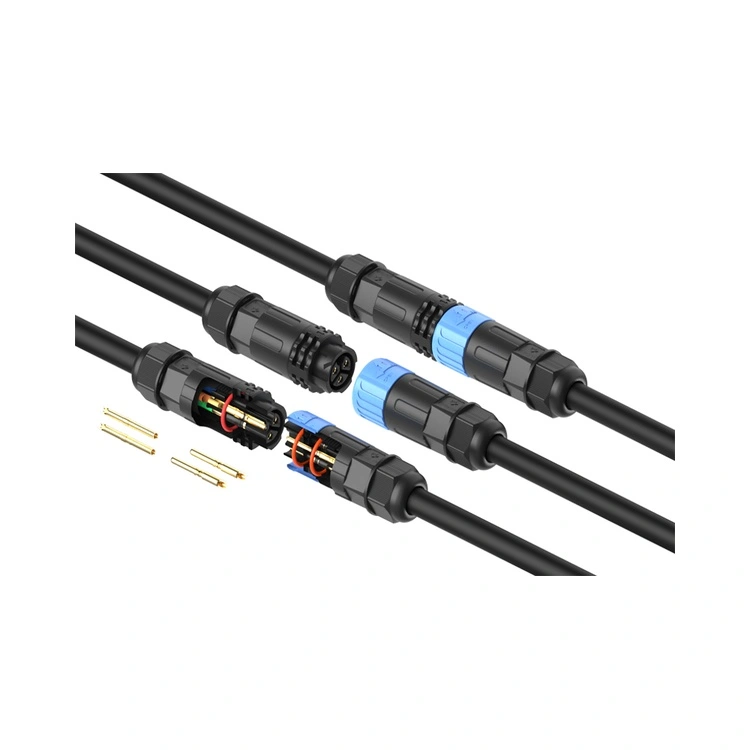

El conector está disponible en configuraciones de alimentación de 2 a 9 pines, la corriente máxima admite 20 A, los conectores están disponibles en opciones de tipo panel, tipo cable y tipo ensamblado. Podemos personalizar un conjunto completo de componentes del mazo de cables para usted. También puede procesar los componentes del mazo de cables usted mismo.
| Característica | Beneficio | Evidencia de validación |
| Vivienda PA66 | Sin óxido ni oxidación: probado en ambientes con niebla salina (ASTM B117) y lavado químico. | Excelente resistencia a la corrosión |
| Hasta un 60% de reducción de peso | Reduce la carga estructural en paneles, cables y brazos robóticos: simplifica la instalación y reduce los costos de envío. | Datos de comparación masiva disponibles con conectores de carcasa de latón comparables. |
| IP67 a prueba de agua | Resiste la inmersión continua a 1 m de profundidad durante 30 minutos. | Pruebas de inmersión por muestreo por lotes. |
| Configuraciones de 2~9 pines | 2,3,4,5,6,7,8,9 pines opcionales | Opciones estándar listas para usar y personalizadas de carga de contactos. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene el rendimiento en aire húmedo y salino. | Espesor del revestimiento verificado por XRF en cada lote de producción. |
| Bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al movimiento de la maquinaria, los ciclos térmicos y las operaciones de la grúa. | Probado en ciclos para ≥500 acoplamientos típicos con retención de torsión constante. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines | 8 pines | 9 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Calificación actual | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sección del cable (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Especificación | Detalle |
| Temperatura de funcionamiento | -40°C ~ +105°C |
| Clasificación de protección (acoplada) | IP67 / IP68 (1m, 30min) |
| Material de la carcasa | PA66 |
| Material de contacto | Latón con baño de oro |
| Resistencia de contacto | ≤3mΩ |
| Ciclos de apareamiento | ≥500 |
| Peso | ~60% más liviano que los conectores de latón equivalentes |
| Cumplimiento | RoHS, ALCANCE, UL |
Reunión opera una línea de producción totalmente integrada para laConector impermeable de plástico serie M20, asegurando que cada unidad cumpla con nuestras especificaciones publicadas. Nuestro proceso incluye:
Secado de materiales– PA66 se seca con precisión para eliminar defectos de moldeo relacionados con la humedad.
Moldeo por inyección– Prensas automatizadas con control de tolerancia de ±0,02 mm; pigmento de color agregado directamente a la resina, sin pintura secundaria.
Contacto Estampado y Enchapado– Estampado de alta velocidad de aleación de cobre; Chapado en oro selectivo.
Procesamiento de cables– Extrusión interna de PUR/PVC con corte, decapado y estañado automatizados; longitudes personalizadas de 0,1 ma 20 m.
Asamblea– Líneas semiautomáticas con fijación controlada por par (par de acoplamiento 1,0–1,2 Nm).
Pruebas eléctricas– Verificación del 100% de continuidad, resistencia de aislamiento (≥5000MΩ) y resistencia dieléctrica.
Muestreo ambiental– Muestreo por lotes para inmersión IP68, estabilidad UV (ASTM G155) y ciclo térmico.
Embalaje– Envasado al vacío antiestático con desecante; Cajas de cartón de calidad de exportación con etiquetas de lote rastreables.
Las capacidades internas de herramientas y moldeo de Reunion permiten una rápida personalización delConector impermeable de plástico serie M20 sin cantidades mínimas de pedido que lo aprieten a un exceso de inventario.
| Característica personalizable | Opciones disponibles |
| Color de la carcasa | Cualquier RAL o Pantone: moldeado directamente, sin pintura |
| Conjunto de cables | 0,1 ma 20 m; PUR (resistente al aceite/químicos) o cubierta de PVC; de un solo extremo o de dos extremos |

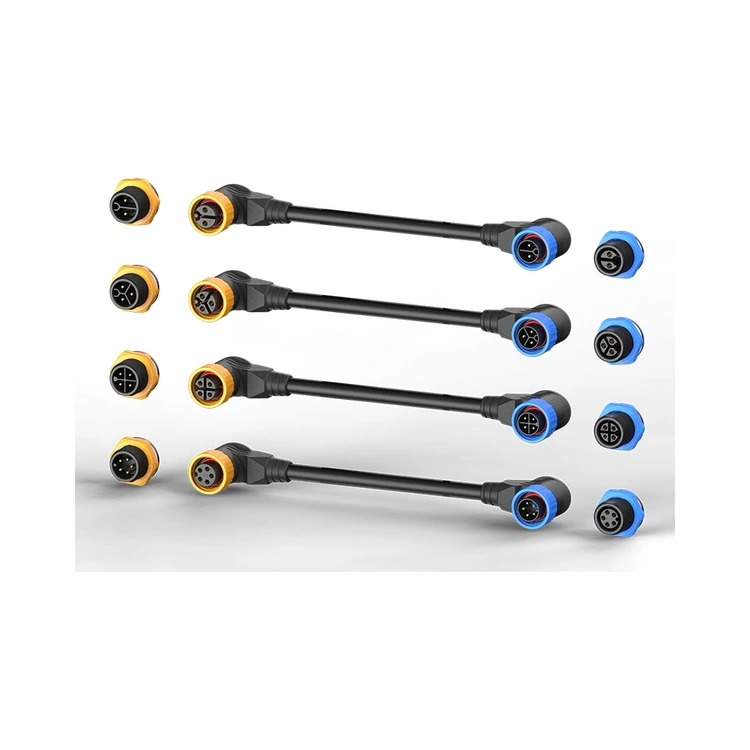

| Orientación del conector | Recto o en ángulo recto |
| Contacto Cargando | 2, 3, 4, 5, 6,7,8,9 pines |
| Marcado de cables | Impresión personalizada o etiquetas termorretráctiles para identificación de circuitos. |
| Embalaje | Bolsas, carretes o cajas de cartón con etiquetas personalizadas antiestáticas |
Para proyectos de gran volumen, el equipo de ingeniería de Reunion puede desarrollar conjuntamente diseños de inserciones personalizados, opciones de codificación o sobremoldes de cables especializados. Los plazos de entrega para colores moldeados personalizados suelen ser de 15 a 20 días laborables; Las configuraciones estándar se envían en 5 a 7 días hábiles.
Reunión mantiene una certificación activa con organismos mundiales reconocidos. Proporcionamos documentos de verificación a pedido.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos y prácticas sostenibles |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: para aplicaciones de diagnóstico/monitoreo |
| Reconocido por UL | Seguridad a nivel de componentes para los mercados norteamericanos |
| RoHS y alcance | Cumplimiento de sustancias restringidas: estándares globales y de la UE |
No: la clasificación actual está determinada por el sistema de contacto y el calibre del cable, no por la carcasa. El material PA66 tiene una temperatura de deflexión del calor superior a 200 °C, muy por encima del rango operativo del conector de -40 °C a +105 °C. Validamos cada configuración de pines mediante pruebas de aumento de temperatura según IEC 60512. En nuestro laboratorio, elConector impermeable de plástico serie M20 muestra un aumento de temperatura dentro de los mismos límites que los equivalentes de carcasa metálica. Para aplicaciones que superan los 30 A por contacto, recomendamos nuestra serie M25.
La carcasa PA66 resiste aceites, grasas, álcalis y muchos ácidos. Para compatibilidad química específica, proporcionamos una tabla de resistencia detallada. Para entornos con exposición continua a disolventes, refrigerantes o combustibles, recomendamos la opción de cable PUR: el PVC puede degradarse en determinadas atmósferas químicas. Nuestro equipo de ingeniería ofrece consultas gratuitas sobre selección de materiales para aplicaciones químicas agresivas.
Sí, se aceptan pedidos de muestra. Ofrecemos kits de evaluación que contienen 5 pares de acoplamiento con configuraciones de pines estándar. Los precios de muestra están disponibles a través de nuestro equipo de ventas, con plazos de entrega de muestras de 5 a 7 días hábiles para configuraciones estándar. Para muestras personalizadas, los plazos de entrega son de 12 a 17 días hábiles.
