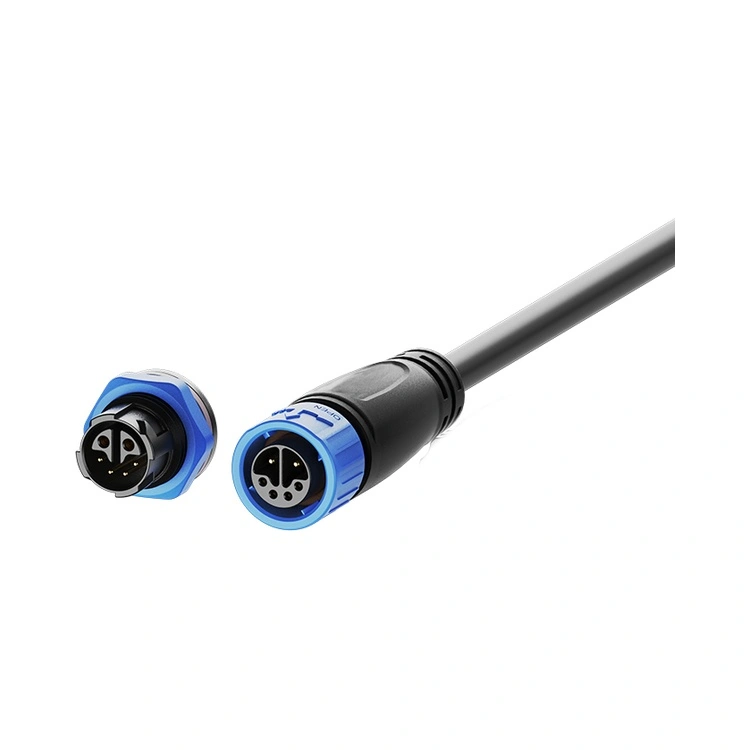

El conector impermeable de la serie M16 es la interconexión industrial de gama media de Reunion, diseñada para cerrar la brecha entre los conectores M12 compactos y los conectores de alimentación M20/M25 más grandes. Con certificación según los estándares de sellado IP67/IP68, este conector circular roscado combina una interfaz robusta de 16 mm con protección ambiental adecuada para entornos de lavado, instalaciones al aire libre y equipos industriales con requisitos de energía moderados.

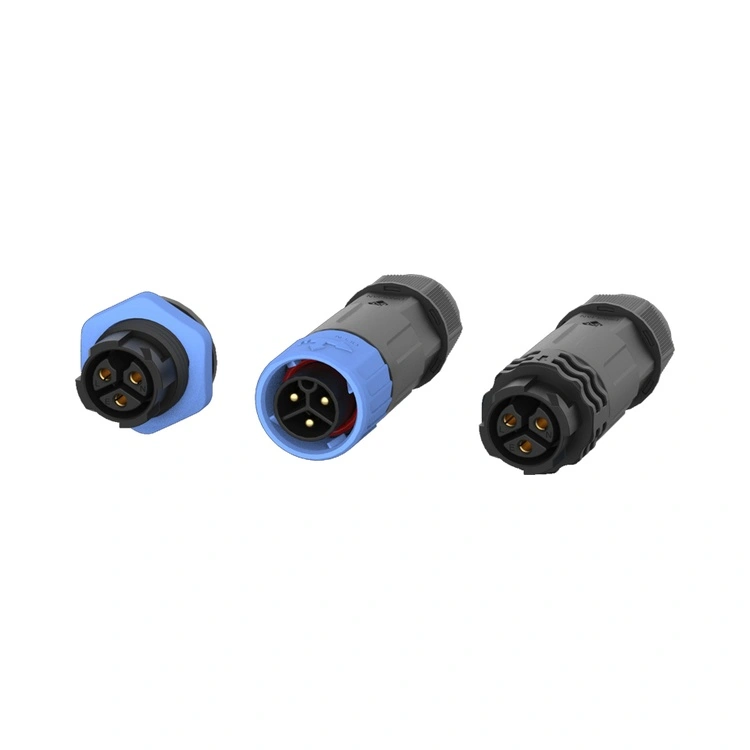

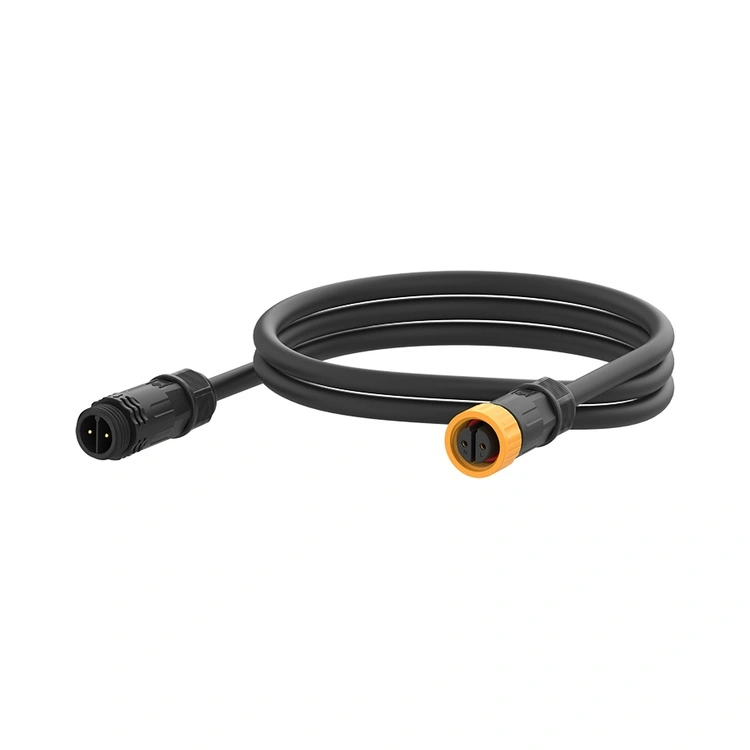

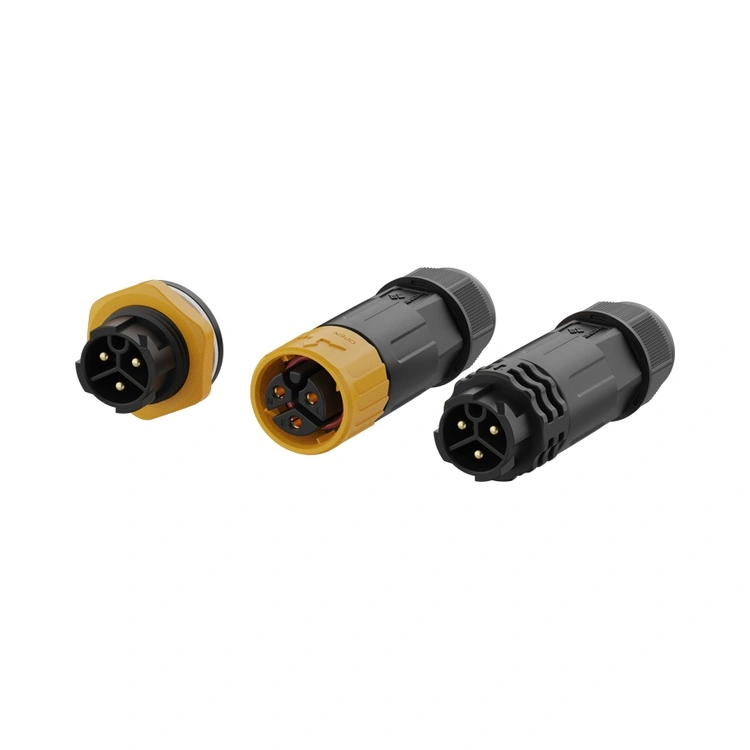

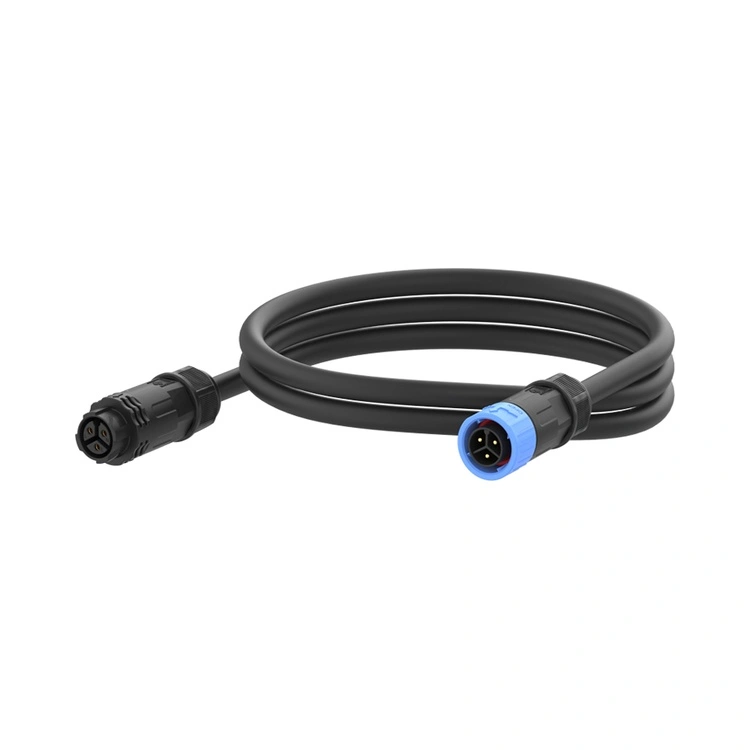

Los contactos están mecanizados a partir de latón con un baño de oro selectivo, lo que mantiene una resistencia de contacto baja y sable durante cientos de ciclos de acoplamiento. Reunion fabrica la serie M16 a través de un proceso integrado verticalmente, desde el mecanizado de precisión hasta el ensamblaje automatizado y pruebas 100% eléctricas. Disponible en versiones de montaje en panel y de cable, con terminaciones de soldadura o PCB, la serie M16 se adapta a diversos diseños de equipos. Para los ingenieros que requieren un conector que ofrezca más capacidad de corriente que M12 pero en un factor de forma aún compacto, este conector proporciona una solución de interconexión sellada y confiable.
| Característica | Beneficio |
| Sellado ambiental IP67/IP68 | Resiste el polvo, la inmersión temporal y la inmersión prolongada: confiable para instalaciones de lavado, exteriores y marinas. |
| Configuraciones de 2 a 8 pines | Admite conexiones de alimentación simples y aplicaciones de señal de alimentación híbrida y multiseñal. |
| Opción híbrida de 2+4 pines | Combina alimentación (2 pines, 10 A) y señal (4 pines, 3 A) en un solo conector: reduce la cantidad de cables y el espacio en el panel. |
| Clasificaciones actuales de hasta 15 A. | Maneja cargas de potencia moderadas; adecuado para motores, actuadores e iluminación LED. |
| Mecanismo de bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al movimiento de la maquinaria y a los ciclos térmicos. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene el rendimiento en ambientes húmedos. |
| Carcasa PA66 de alta temperatura | Funcionamiento de -40 °C a +105 °C: cubre temperaturas extremas industriales y exteriores. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines | 8 pines | 2+4 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Calificación actual | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sección de alambre | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura de funcionamiento: -40°C ~ +105°C
Clasificación de protección: IP67 / IP68 (acoplado)
Material de la carcasa: termoplástico de alta temperatura
Material de contacto: aleación de cobre chapada en oro
Resistencia de contacto: ≤3mΩ
Ciclos de apareamiento: ≥500
Clasificación de inflamabilidad: UL 94 V-0
Todos los materiales cumplen con RoHS
| Aspecto | Serie Reunión M16 | Marcas europeas premium M16 | M16 sin marca y de bajo coste |
| Precio | Precios adaptados al volumen | 3-4 veces mayor | Más barato por adelantado |
| Clasificación de sellado | IP67/IP68 – estándar | IP67 típico | Reclamaciones no verificadas |
| Calificación actual | Hasta 15A | Hasta 15 A típico | Variable |
| Opciones de pin | 2~8 pines más híbrido 2+4 pines | Gama limitada | Selección incompleta |
| Pruebas 100% Eléctricas | cada unidad | Basado en muestras | Aleatorio o ninguno |
| Trazabilidad | ERP trazable desde la resina hasta el conector terminado | Sí | Ninguno |
| Plazo de entrega | 10-17 días | 4-8 semanas | Imprevisible |
| Cantidad mínima de pedido de personalización | Bajo (100 piezas) | Alto (500+) | No ofrecido |
| Apoyo técnico | Respuesta las 24 horas del equipo de ingeniería de 10 personas | Bueno pero mas lento | Limitado |
| Certificaciones ISO | 9001, 14001, 13485 | Generalmente 9001 | Normalmente ninguno |
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M16 utilizado en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción M16 de Reunión opera bajo estrictos controles de proceso. El sellado IP67/IP68 se verifica en cada lote de producción mediante pruebas de inmersión reales. Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
La configuración híbrida 2+4 combina dos contactos de alimentación (clasificados para 10 A, 250 V) y cuatro contactos de señal (clasificados para 3 A, 50 V) en una sola carcasa de conector. Este diseño ofrece importantes ventajas:
Reduce el número de cables: en lugar de utilizar cables de alimentación y de señal separados, un cable transporta ambos.
Ahorra espacio en el panel: un recorte del panel reemplaza a dos.
Simplifica la instalación: un conector para acoplar en lugar de dos.
Las aplicaciones típicas incluyen accionamientos de motor (alimentación + retroalimentación del codificador), luminarias LED (alimentación + control DALI) y sensores industriales que requieren tanto energía como datos. Si su dispositivo requiere >4 A de alimentación y también transmite señales de bajo voltaje, el híbrido 2+4 suele ser la solución más eficiente.
Ambas clasificaciones están disponibles en el mismo diseño de conector, pero la diferencia práctica es:
IP67 – Protegido contra inmersión temporal (1m durante 30 minutos). Adecuado para la mayoría de aplicaciones de exterior y de lavado.
IP68 – Protegido contra inmersión continua (profundidad y duración especificada por el cliente). Adecuado para instalaciones marinas, de sensores sumergidos y propensas a inundaciones.
El M16 estándar de Reunión tiene clasificación IP67. Para IP68, utilizamos materiales de junta tórica mejorados y sobremoldeado opcional. Especifique la profundidad y duración de inmersión previstas (p. ej., "IP68, 2 m durante 24 horas") y nuestro equipo de ingeniería confirmará la idoneidad.
Para lograr y mantener el sellado IP67, Reunión recomienda:
Par de acoplamiento: apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par adicional de 0,6 a 0,8 Nm con una llave dinamométrica. No exceda 1,0 Nm.
Inspección de la junta tórica: reemplace la junta tórica si se ve deformación, agrietamiento o endurecimiento.
Calendario de reemplazo: anualmente para aplicaciones de lavado diario; cada 2-3 años para entornos industriales estándar.
Radio de curvatura del cable: mantenga un diámetro mínimo de 5 veces el cable en la entrada del conector.
Orientación: para aplicaciones en exteriores/lavado, oriente la salida del cable hacia abajo.
