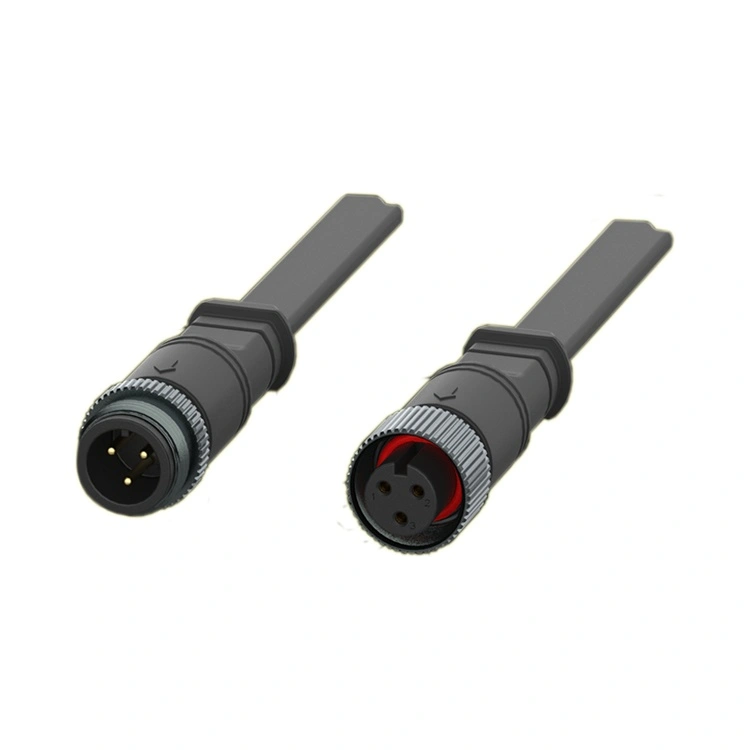

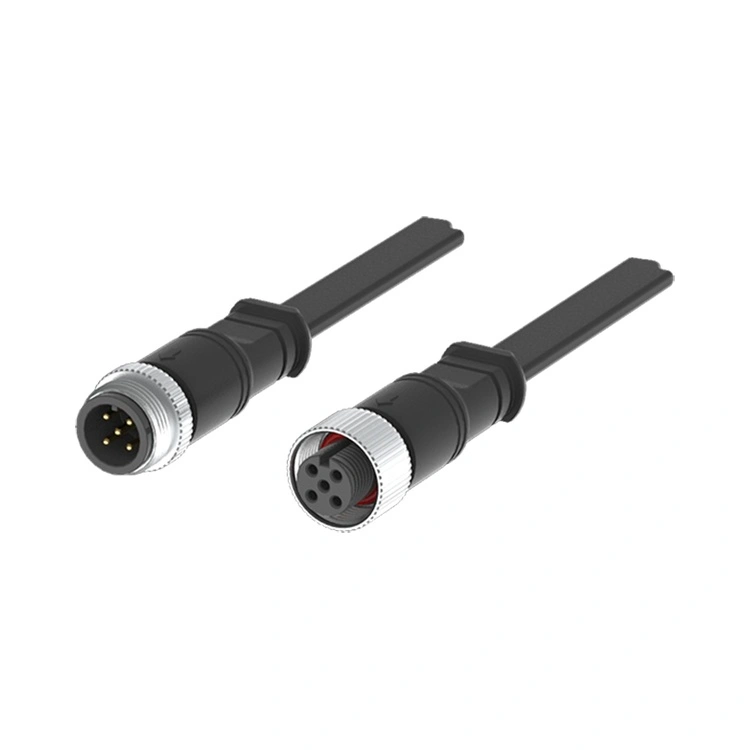

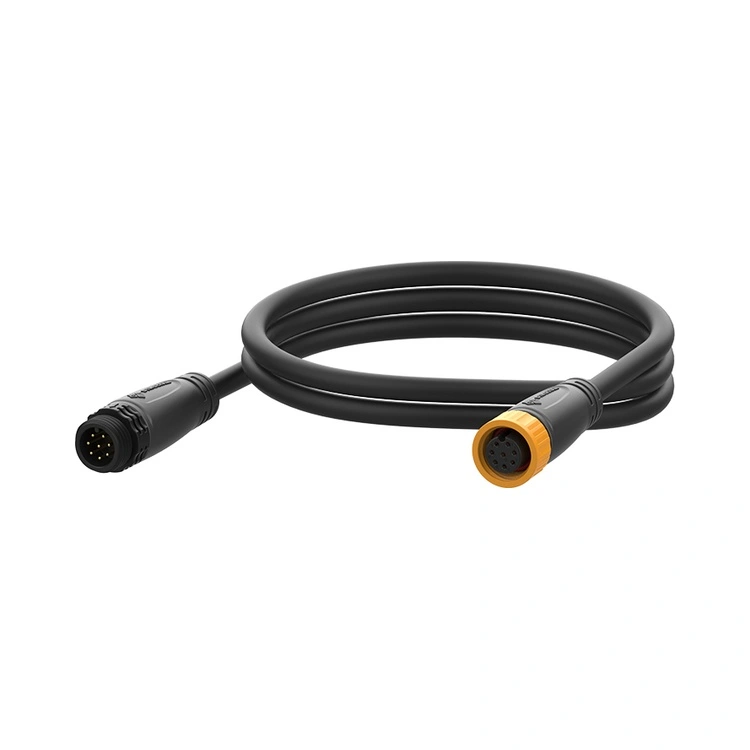

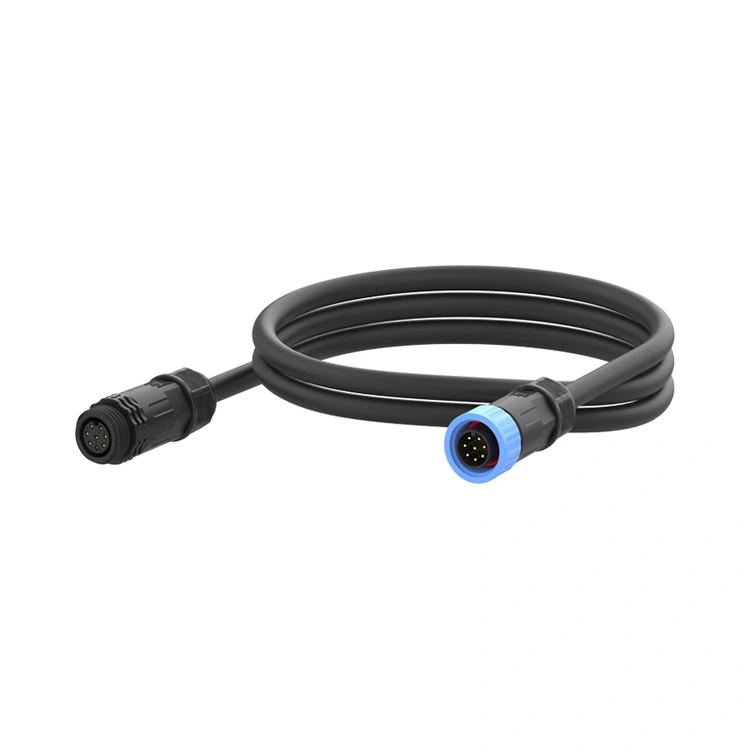

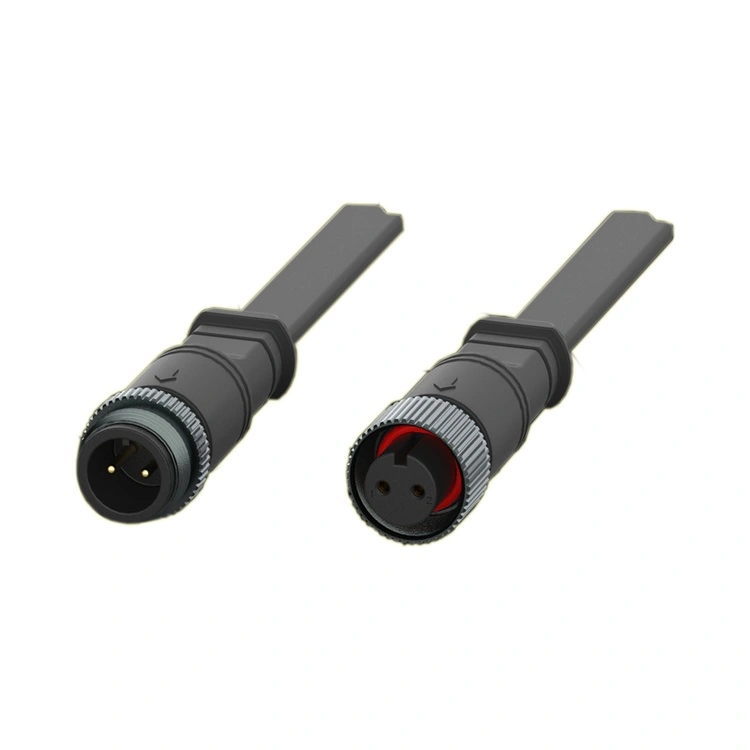

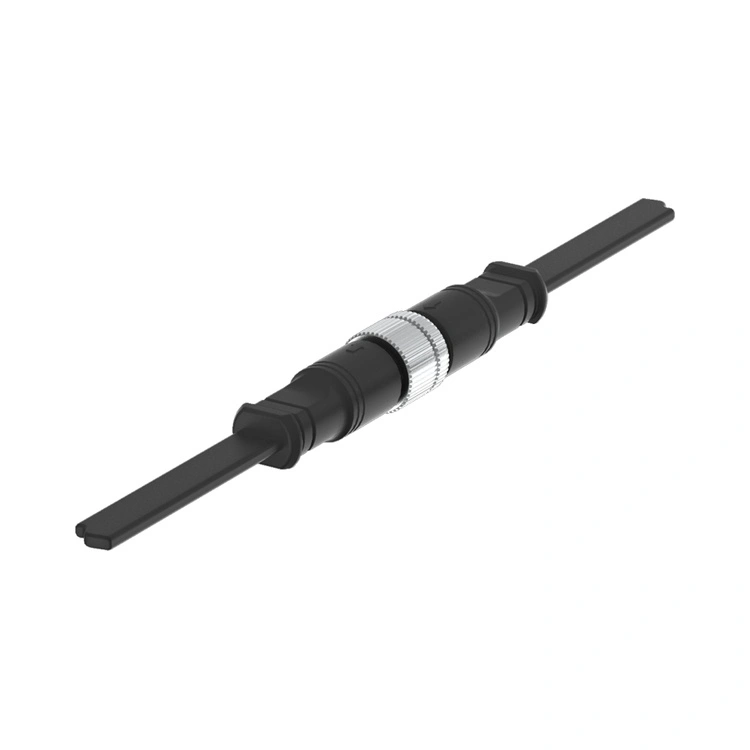

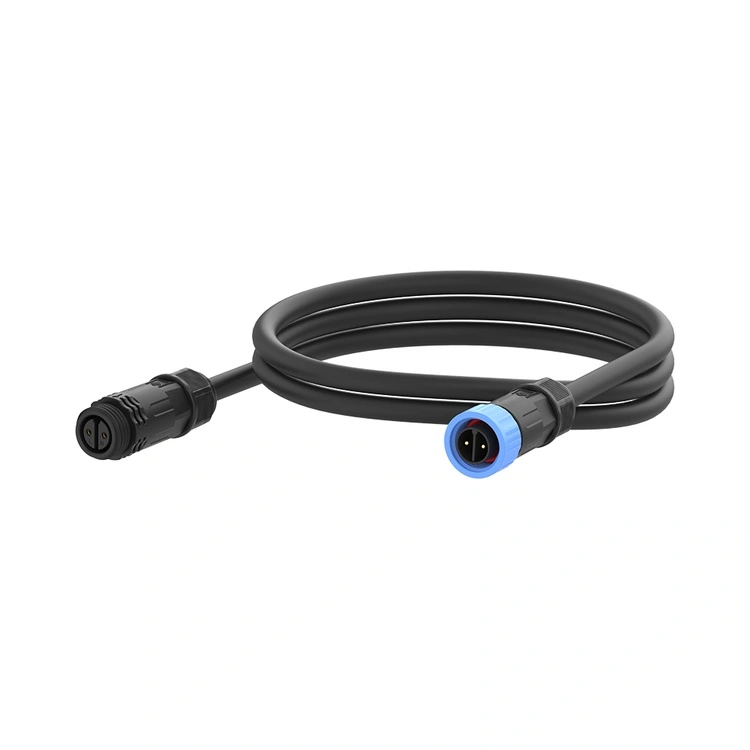

El conector de luz LED de la serie M16 es la interconexión especializada de Reunion para sistemas de iluminación LED inteligentes, desde farolas con control de atenuación hasta iluminación arquitectónica con capacidades de cambio de color. Este conector circular roscado combina una interfaz robusta de 16 mm con un sellado IP67/IP68, lo que lo hace adecuado para instalaciones en exteriores donde tanto la alimentación como la integridad de la señal son esenciales.
Disponible en configuraciones de 2 a 8 pines, incluida la versión híbrida clave de 2+4 pines (2 pines de alimentación + 4 pines de señal), la serie M16 admite suministro de energía de alta corriente (hasta 15 A) y señales de control de bajo voltaje (DALI, DMX, atenuación de 0-10 V o RS-485) dentro de un único conector compacto.
La carcasa está construida de termoplástico de alta temperatura con excelente resistencia a la intemperie, mientras que los contactos están mecanizados de latón con baño de oro selectivo para garantizar una resistencia de contacto baja y estable. Reunion fabrica la serie M16 a través de un proceso integrado verticalmente, desde mecanizado de precisión y moldeo por inyección hasta ensamblaje automatizado y pruebas 100% eléctricas.
Disponible en versiones de montaje en panel y de cable con terminaciones de soldadura o PCB, la serie M16 se adapta a diversos diseños de luminarias. Para los ingenieros que diseñan sistemas de iluminación conectados para ciudades inteligentes, túneles o estadios deportivos, este conector proporciona una interconexión confiable y sellada contra la intemperie que reduce el número de cables y simplifica la instalación.
| Característica | Beneficio |
| Sellado ambiental IP67/IP68 | Resiste el polvo, la lluvia y la inmersión temporal; confiable para alumbrado público exterior, iluminación de túneles y estadios deportivos. |
| Configuración híbrida de 2+4 pines | Combina 2 pines de alimentación (10 A) y 4 pines de señal (3 A) en un conector: reduce el número de cables y simplifica el cableado de luminarias. |
| Clasificaciones de potencia hasta 15A | Maneja cargas LED de alta potencia, adecuadas para alumbrado público, reflectores e iluminación de estadios. |
| Diseño amigable con la señal | Los contactos de señal y alimentación separados evitan interferencias |
| Mecanismo de bloqueo roscado | Acoplamiento resistente a las vibraciones: evita que se afloje debido al viento, la vibración del tráfico y los ciclos térmicos. |
| Contactos de latón chapado en oro | Baja resistencia de contacto (≤3mΩ) y protección contra la corrosión: mantiene un rendimiento constante del controlador LED y de la señal de control. |
| -40°C a +105°C Operación | Un amplio rango de temperaturas cubre condiciones extremas al aire libre, desde inviernos árticos hasta veranos desérticos. |
| Opciones de múltiples pines (2-8 pines) | Admite luminarias simples que solo funcionan con energía y luminarias complejas de cambio de color multicanal. |
| Parámetro | 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines | 8 pines | 2+4 pines |
| Clasificación de voltaje | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Calificación actual | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sección de alambre | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura de funcionamiento:-40°C ~ +105°C
Clasificación de protección:IP67 / IP68 (acoplado)
Material de la carcasa:Termoplástico de alta temperatura
Material de contacto:Aleación de cobre chapada en oro
Resistencia de contacto:≤3mΩ
Ciclos de apareamiento:≥500
Clasificación de inflamabilidad:UL 94V-0
Todos los materiales cumplen con RoHS
Alumbrado público inteligente– Sistemas centralizados de regulación y monitorización con control DALI o 0-10V.
Iluminación de túneles– Luminarias de alta potencia con regulación y reporte de fallas.
Iluminación arquitectónica y de fachadas– Sistemas RGB y Tunable-White que requieren control DMX.
Iluminación de estadios y deportes– Proyectores de alta potencia con regulación y control en obra.
Iluminación industrial de gran altura– Iluminación de almacenes y fábricas con detección de movimiento y captación de luz natural.
Iluminación marina y offshore– Fijaciones resistentes a la corrosión para buques y plataformas marinas.
Iluminación con energía solar– Sistemas aislados con gestión de baterías y regulación.
La Autoridad de Transporte Terrestre de Singapur estaba actualizando 25.000 farolas con luminarias LED inteligentes con atenuación centralizada e informe de fallas a través del protocolo DALI. El proyecto requería conectores capaces de transportar señales de control DALI y de alimentación en un solo cable, lo que reducía la complejidad de la instalación y el costo del cable. Reunion suministró la serie M16 con configuración híbrida 2+4 (2 pines de alimentación para controlador LED, 4 pines de señal para DALI), sellado IP67 y mazos de cables PUR preensamblados.Se entregaron más de 25.000 conectores a lo largo del proyecto. Después de 2 años de funcionamiento en el clima tropical de Singapur (alta humedad, fuertes lluvias), el proyecto informóuna tasa de fallo del conector del 0,01%. El cliente le dio crédito al diseño híbrido 2+4 por permitir una instalación de un solo cable, reduciendo el tiempo de cableado en un 35% en comparación con instalaciones anteriores de energía/señal separadas.
| Proceso de dar un título | Alcance |
| Norma ISO 9001:2015 | Gestión de calidad: diseño, producción y servicio posventa. |
| ISO 14001:2015 | Gestión ambiental: reducción de residuos verificada y prácticas sostenibles. |
| ISO 13485:2016 | Gestión de calidad de dispositivos médicos: aplicable a M16 utilizado en equipos de diagnóstico o monitoreo. |
| Reconocido por UL | Certificación de seguridad a nivel de componentes para los mercados norteamericanos. |
| RoHS | Restricción de sustancias peligrosas: cumplimiento de la directiva de la UE. |
La línea de producción de conectores LED M16 de Reunión opera bajo estrictos controles de proceso. El sellado IP67 se verifica en cada lote de producción mediante pruebas de inmersión reales. Se conservan registros de pruebas, certificados de materiales e informes de inspección para cada lote, lo que respalda sus auditorías de calidad y los requisitos de documentación del cliente.
La configuración híbrida 2+4 es especialmente valiosa parasistemas de iluminación LED inteligentes donde se requieren señales tanto de potencia como de control:
2 pines de alimentación entrega alta corriente (10A) a 250V para el controlador LED.
4 pines de señal transportar señales de control de bajo voltaje (por ejemplo, DALI, DMX, atenuación de 0-10 V o datos RS-485).
Al combinar ambos en un solo conector, se elimina la necesidad de cables de señal y de alimentación separados, lo que reduce el tiempo de instalación, el costo de los cables y el espacio del panel. Esto es especialmente valioso para el alumbrado público inteligente, donde las luminarias suelen estar muy espaciadas y tender un único cable híbrido es significativamente más rentable que tender cables de alimentación y control separados.
Sí, la configuración híbrida 2+4 proporciona4 contactos de señal independientes, permitiendo transportar múltiples protocolos en el mismo conector. Por ejemplo:
DALÍ Requiere 2 cables (datos + tierra).
DMX(RS-485) requiere 3 cables (datos+, datos-, tierra).
Atenuación de 0-10 V Requiere 2 cables (tenue + tierra).
Con 4 pines de señal, podría admitir DALI (2 pines) + un canal de control adicional, o una implementación DMX completa (3 pines) + uno de repuesto. Para aplicaciones que requieren más líneas de señal (por ejemplo, blanco sintonizable + control de color RGB), recomendamos utilizar las configuraciones de 5, 6 u 8 pines. Nuestro equipo de ingeniería puede ayudarlo a seleccionar la configuración de pines óptima para sus requisitos de protocolo específicos.
Para lograr y mantener el sellado IP67/IP68 en instalaciones LED de exterior, Reunión recomienda:
Torque de acoplamiento– Apriete manualmente la tuerca de acoplamiento hasta que la junta tórica entre en contacto con la superficie del panel, luego aplique un par de torsión adicional de0,6-0,8 Nmutilizando una llave dinamométrica. No exceda 1,0 Nm.
Inspección de junta tórica– Reemplace la junta tórica si ve deformaciones, grietas o endurecimiento.
Calendario de reemplazo– Para instalaciones LED en exteriores (ciclos térmicos diarios, exposición a rayos UV, lluvia), reemplace las juntas tóricas cada 2 o 3 años como parte del mantenimiento preventivo.
Radio de curvatura del cable– Mantener un radio de curvatura mínimo de5× diámetro del cable en la entrada del conector para evitar tensiones en el sello del cable.
Orientación del cable– Para instalaciones al aire libre, oriente la salida del cable hacia abajo para evitar que se acumule agua cerca de la interfaz del sello.
Limpieza– Limpie el exterior del conector con un detergente suave y agua antes de volver a conectarlo para evitar que la suciedad comprometa el sello.
