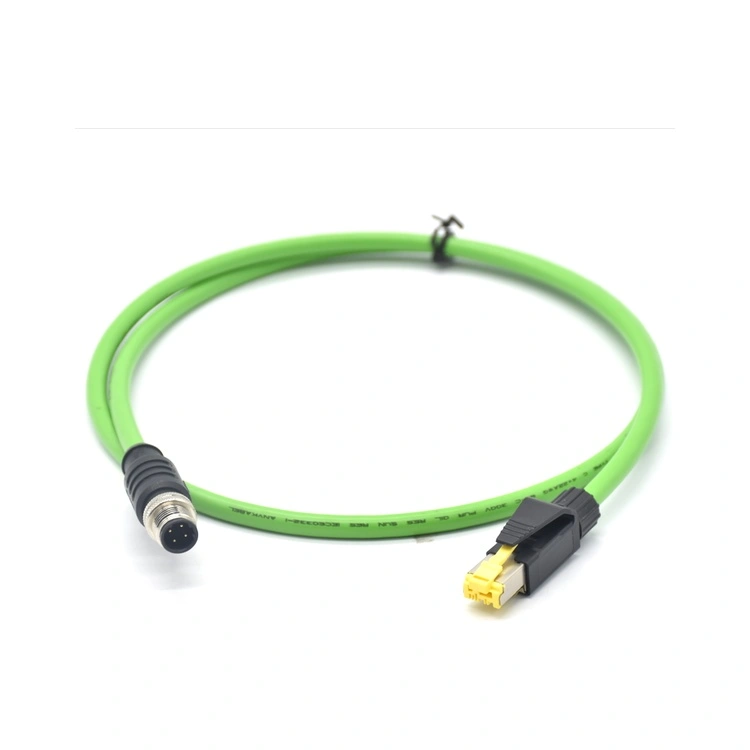

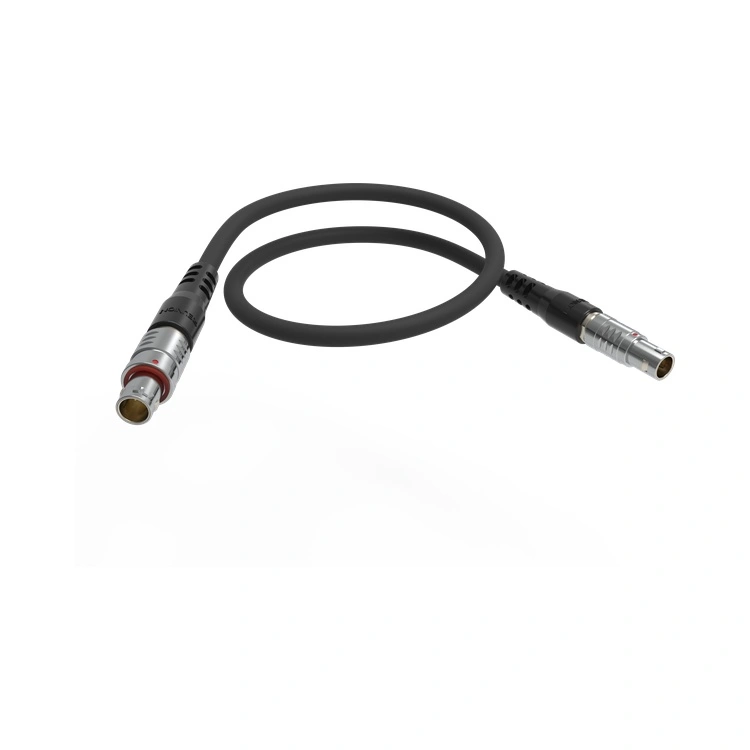

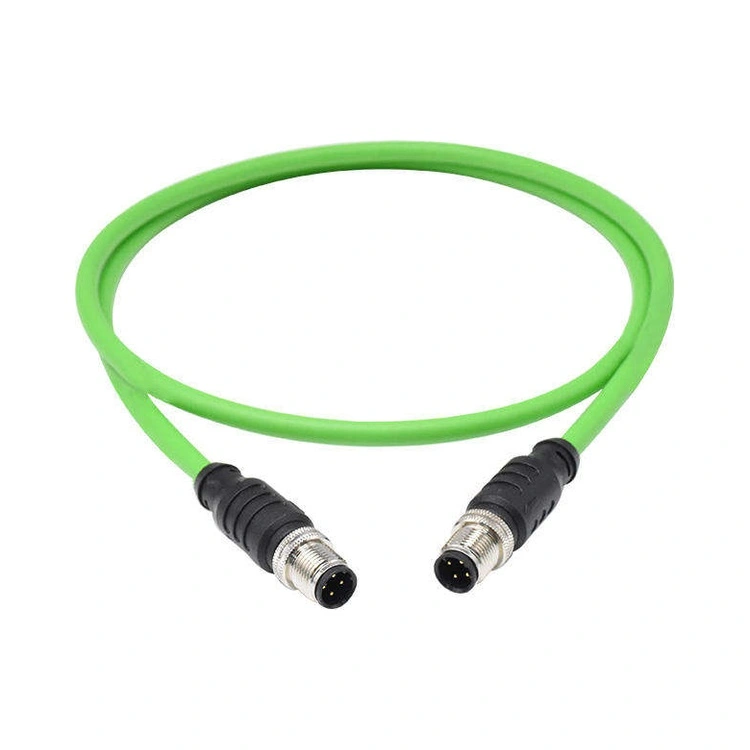

Reunion fabrica el conjunto de cables del robot en instalaciones con certificación ISO 9001 con trazabilidad total, utilizando equipos de procesamiento de cables automatizados y sobremoldeado de precisión para garantizar una calidad constante. Los conjuntos están disponibles con una amplia gama de opciones de conectores, incluidos conectores metálicos push-pull, conectores de las series M8/M12, conectores Ethernet RJ45 y conectores sobremoldeados personalizados, y se pueden configurar para cumplir con los requisitos de movimiento y enrutamiento de cables específicos de diferentes modelos de robots.
| Característica | Beneficio |
| Alimentación, señal y datos integrados | Consolida la potencia del motor, la retroalimentación del codificador, Ethernet y los cables de E/S en un solo paquete enrutado: reduce el número de cables y simplifica el enrutamiento. |
| Chaquetas resistentes a la abrasión | Las chaquetas de PUR y TPE resisten el desgaste abrasivo, por aceite y refrigerante, algo fundamental para aplicaciones de soldadura y talleres de pintura. |
| Blindaje de doble capa | Blindaje de lámina y trenza (cobertura ≥90 %): mantiene la integridad de la señal para codificadores de alta velocidad y señales Ethernet. |
| Sobremoldeado de precisión | Alivio de tensión integral, sellado IP67 y marcado de cables: protege contra contaminantes y simplifica el mantenimiento. |
| Pruebas 100% Eléctricas | Cada conjunto verificado en cuanto a continuidad, aislamiento e integridad de la señal garantiza una confiabilidad inmediata. |
| Trazabilidad total | Seguimiento de ERP desde la materia prima hasta el ensamblaje terminado: admite auditorías de calidad y seguimiento de garantía. |
| Parámetro | Detalle |
| Tipos de cables | Alimentación (motor), codificador (retroalimentación), Ethernet (Cat5e/Cat6), control de E/S |
| Tamaños de conductores | 24 AWG (señal) a 12 AWG (alimentación) |
| Temperatura de funcionamiento | -40°C a +105°C |
| Efectividad del blindaje | >90 dB de atenuación hasta 1 GHz (combinación de lámina + trenza) |
| Opciones de conector | Conectores M8, M12, RJ45, D-sub, metálicos push-pull o diseños sobremoldeados totalmente personalizados |
| Protección de ingreso | IP67 (con conectores acoplados correctamente apretados) |
No hay dos células robóticas idénticas. El equipo de ingeniería interno de Reunion trabaja directamente con sus diseñadores mecánicos para crear un conjunto de cables de robot industrial que siga la trayectoria de articulación específica de su brazo, ya sea un robot articulado de 6 ejes, un SCARA o un cobot colaborativo.
Configuración del arnés: combine alimentación, codificador, Ethernet y tubos neumáticos en un solo paquete envuelto o en subarneses separados para reemplazo modular.
Orientación del conector: especifique ángulos de salida de 0°, 45° o 90° para evitar curvas cerradas justo en el conector, un descuido de diseño común que reduce la vida útil del cable en un 60 %.
Curvas preformadas: podemos establecer térmicamente curvas en los cables para que coincidan con la postura neutral de su robot, lo que reduce el estrés durante la posición inicial.
Material de la cubierta: elija PUR para exposición a aceite/refrigerante, TPE para alta flexibilidad/baja temperatura o FEP/Teflón para calor extremo (hasta 200 °C).
Color y marcado sobremoldeado: agregue ramas numeradas, etiquetas de circuitos o códigos QR para una identificación rápida del mantenimiento, una característica elogiada por los técnicos de servicio de campo.
Inspección de material entrante: se verifica la resistencia del conductor y el espesor del aislamiento de cada carrete de cable antes de su liberación.
Corte y desforre automatizados: longitudes medidas con láser con una precisión de ±1 mm; Sin pelado de mellas para evitar daños al conductor.
Enrutamiento de subconjuntos: cables colocados en tableros de arnés con envoltura en espiral o funda trenzada para protección contra la abrasión.
Conjunto de conectores y control de torsión: todos los conectores roscados se apretaron al torque especificado (herramientas digitales con registro de auditoría).
Sobremoldeo (herramientas internas): moldeo por inyección vertical con geometría de alivio de tensión integrada; Se registran el peso y la temperatura del disparo.
Prueba eléctrica 100 %: continuidad (todos los pines), resistencia de aislamiento (≥100 MΩ) y resistencia dieléctrica (1,5 kV CA).
Pruebas de muestra: por lote, ejecutamos 5 ensamblajes en equipos de prueba personalizados para validar
Inspección final y embalaje: verificación visual con aumento; Bolsas antiestáticas + cajas de cartón de exportación con números de serie individuales.
Reunión mantiene certificaciones activas que son verificables públicamente a través de registradores externos:
ISO 9001:2015 – Sistema de gestión de calidad
ISO 14001:2015 – Gestión ambiental
ISO 13485:2016 - Calidad de dispositivos médicos (aplicable a conjuntos de cables de robots quirúrgicos)
RoHS y REACH: cumplimiento total de las restricciones de sustancias de la UE; informes de prueba disponibles bajo petición
R: Absolutamente. Nuestra construcción de doble blindaje (lámina debajo de la trenza) proporciona una efectividad de blindaje >90 dB. También separamos los pares de señales de los conductores de potencia al menos 2 mm dentro del haz, utilizando un relleno central o cinta divisoria. En entornos de mucho ruido (por ejemplo, soldadura por puntos con pulsos de 1000 A), recomendamos agregar una trenza general sobre todo el arnés; hemos validado esta configuración en robots de soldadura por resistencia sin errores de comunicación durante 12 meses.
R: Ofrecemos una garantía de mano de obra de 24 meses a partir de la fecha de envío, que cubre la integridad del conector, la confiabilidad de la soldadura y el sellado del sobremolde. La vida flexible se valida por lote, pero no está garantizada contra abuso mecánico (por ejemplo, doblarse por debajo del radio especificado o exceder el ángulo de torsión). Para contratos de gran volumen, ofrecemos términos de garantía extendida basados en proyecciones de uso anual.
Plazos de entrega típicos de Reunión para conjuntos de cables de robots articulados:
Muestras de prototipos: 10 a 15 días (1 a 10 ensamblajes).
Producción piloto: 15-20 días (10-100 ensamblajes).
Órdenes de producción: 20 a 25 semanas (más de 500 ensamblajes).
Los plazos de entrega pueden variar según la disponibilidad de cables, los plazos de entrega de los conectores y la complejidad del ensamblaje. Recomendamos involucrar a Reunion al principio de su ciclo de diseño para garantizar tiempos de entrega y soporte de diseño óptimos.
